We waren nog niet helemaal klaar met kabels na de grote kabeltest. We wilden nog één kleine, gecontroleerde test doen. Namelijk: wat is de invloed van diverse isolatie-materialen én afschermingen. Nu waren we niet van plan om dit weer megagroot te doen, dus we hebben het bij vijf smaakjes gehouden. Neemt niet weg dat ook dit weer interessante kost is!Â
We weten inmiddels dat diverse geleidermaterialen een invloed heeft op weergave. Zilver, koper, grafeen, en mengvormen hebben een bepaalde signatuur. En nee: zilver klinkt niet scherp…
Isolatie en afscherming
De volgende stap in dit onderzoek is hoe diverse diëlektrums en afschermingsmaterialen de weergave beïnvloeden. We waren namelijk tegen een interessant materiaal aangelopen: Aerogel. Een zeer goed isolatiemateriaal. Niet alleen voor warmte, maar óók elektrisch…
Wij hebben twee rolletjes Aerogel besteld (het is ook in een soort tapevorm te krijgen), samen met tien meter 5N zilver (0,5mm2), 10 meter sleeve en wat krimpkous. De pluggen gebruiken we uit de vorige test (Neutrik pro, RCA).
Opbouw
We proberen in deze test dus zoveel mogelijk gelijk te houden. Alle kabels worden een halve meter lang. Zo kunnen we de teflon tubes uit de vorige test ook hergebruiken (we moeten namelijk ook wat knippen om de pluggen eraf te krijgen) én halveren we de investering in zilver…Ook niet onbelangrijk.

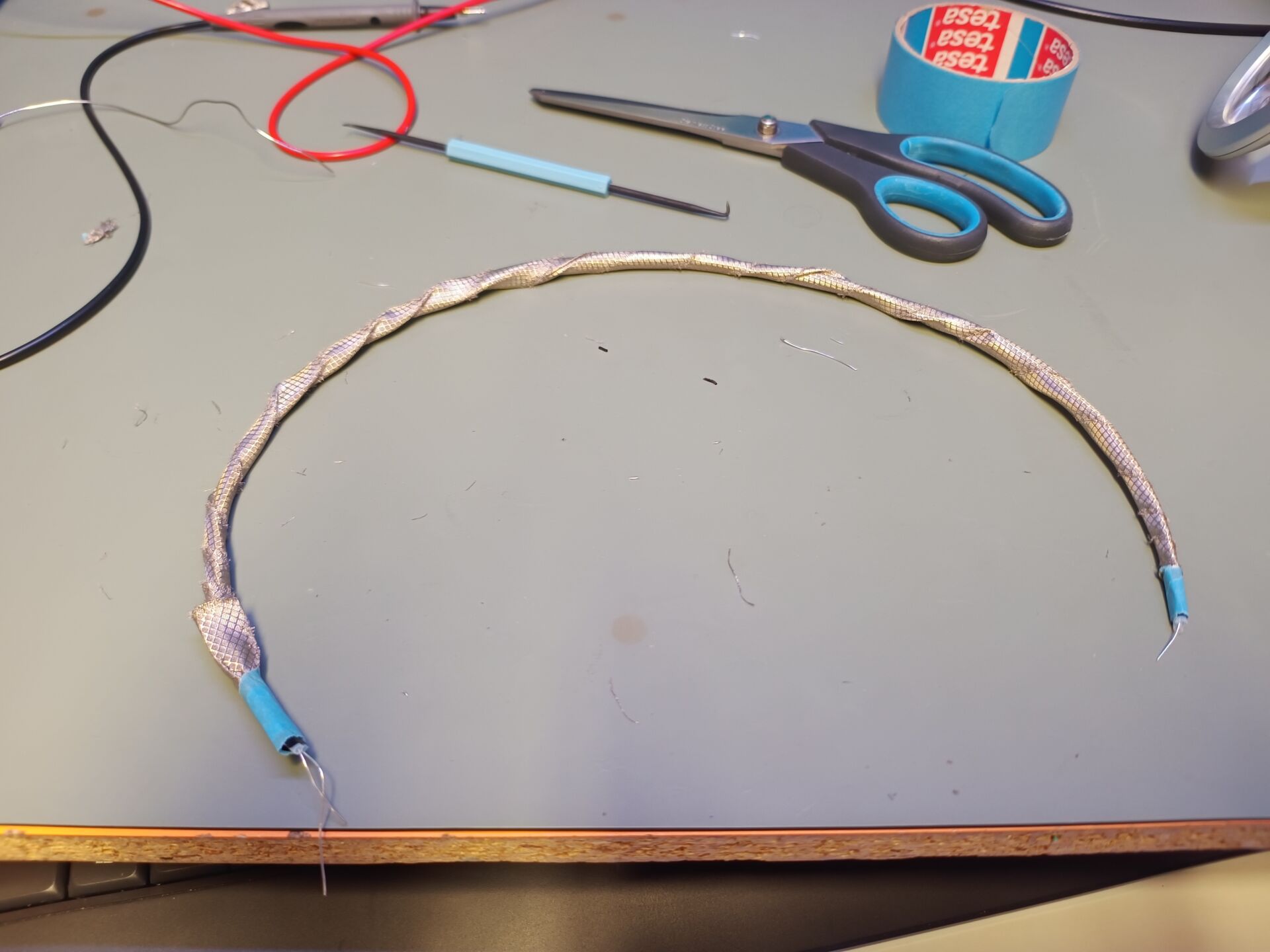

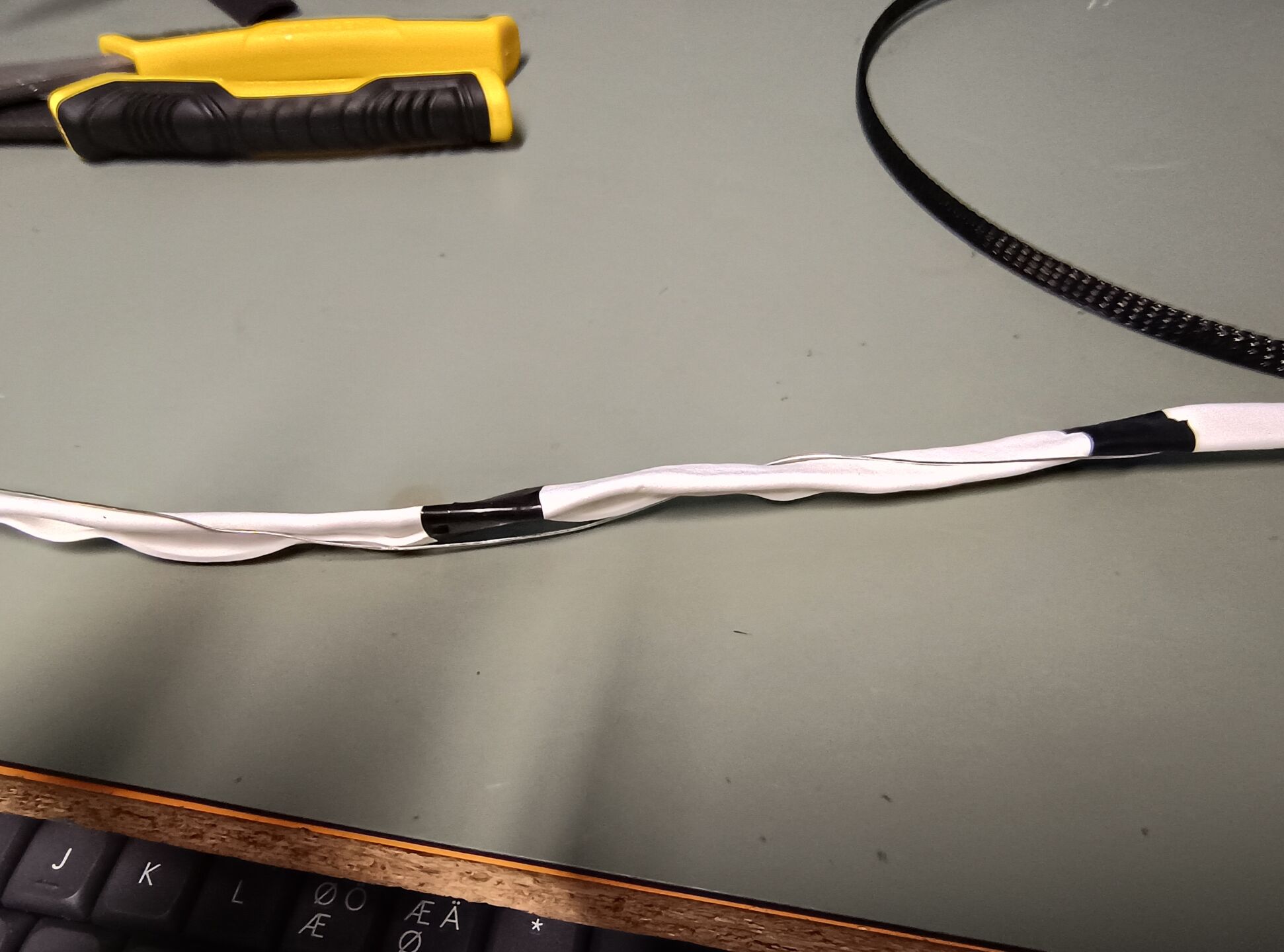

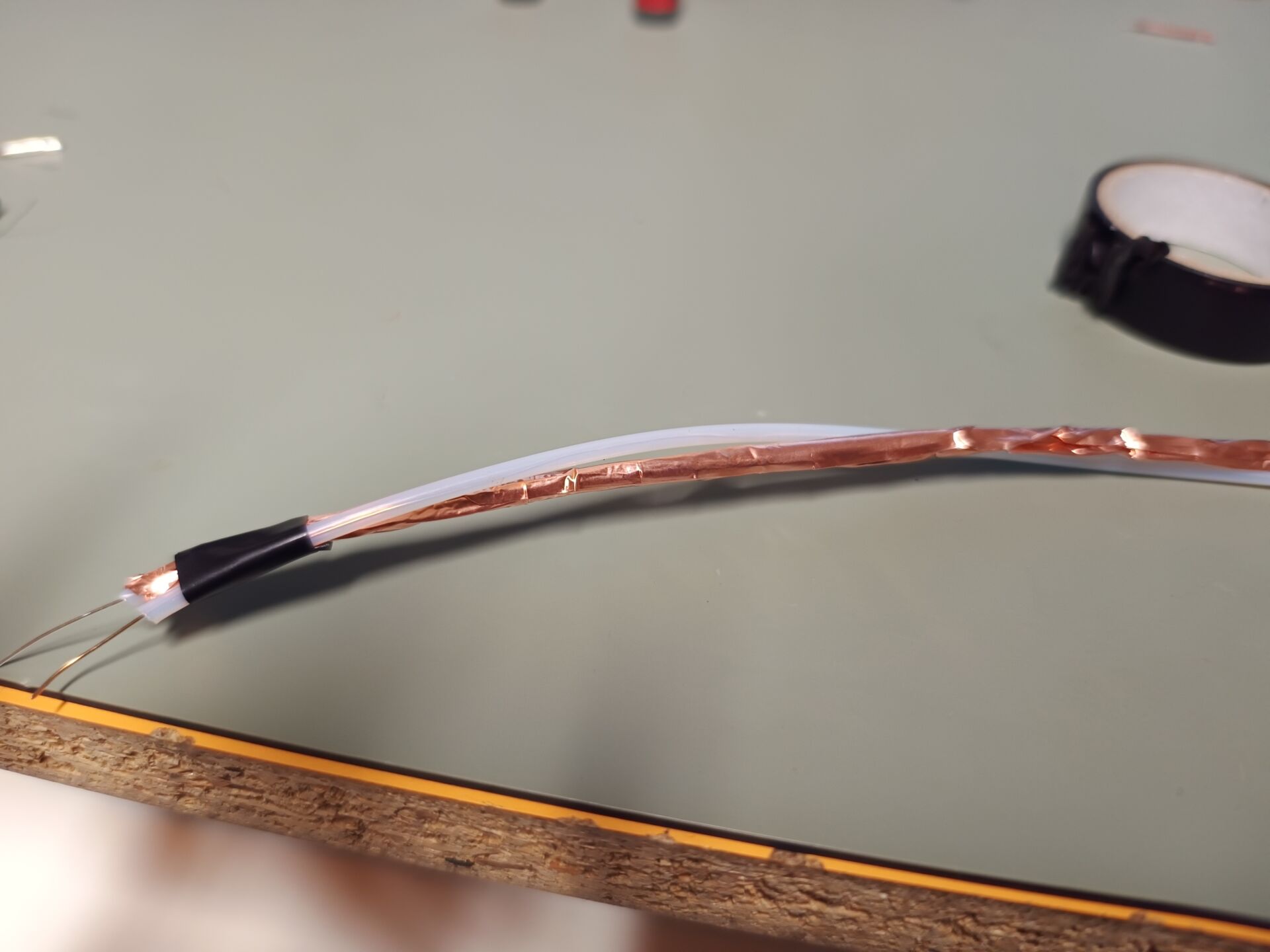

Elke kabel wordt in de basis opgebouwd met een geleider en een aarde door een teflon tube. De tubes twisten we licht om elkaar heen. De afwerking is vervolgens met aerogel, koperafscherming, RF-doek afscherming, of géén afscherming. We hebben óók een versie gemaakt zonder teflon tubes maar direct Aerogel om de geleider. Daaromheen getwist zit dan de aarde.

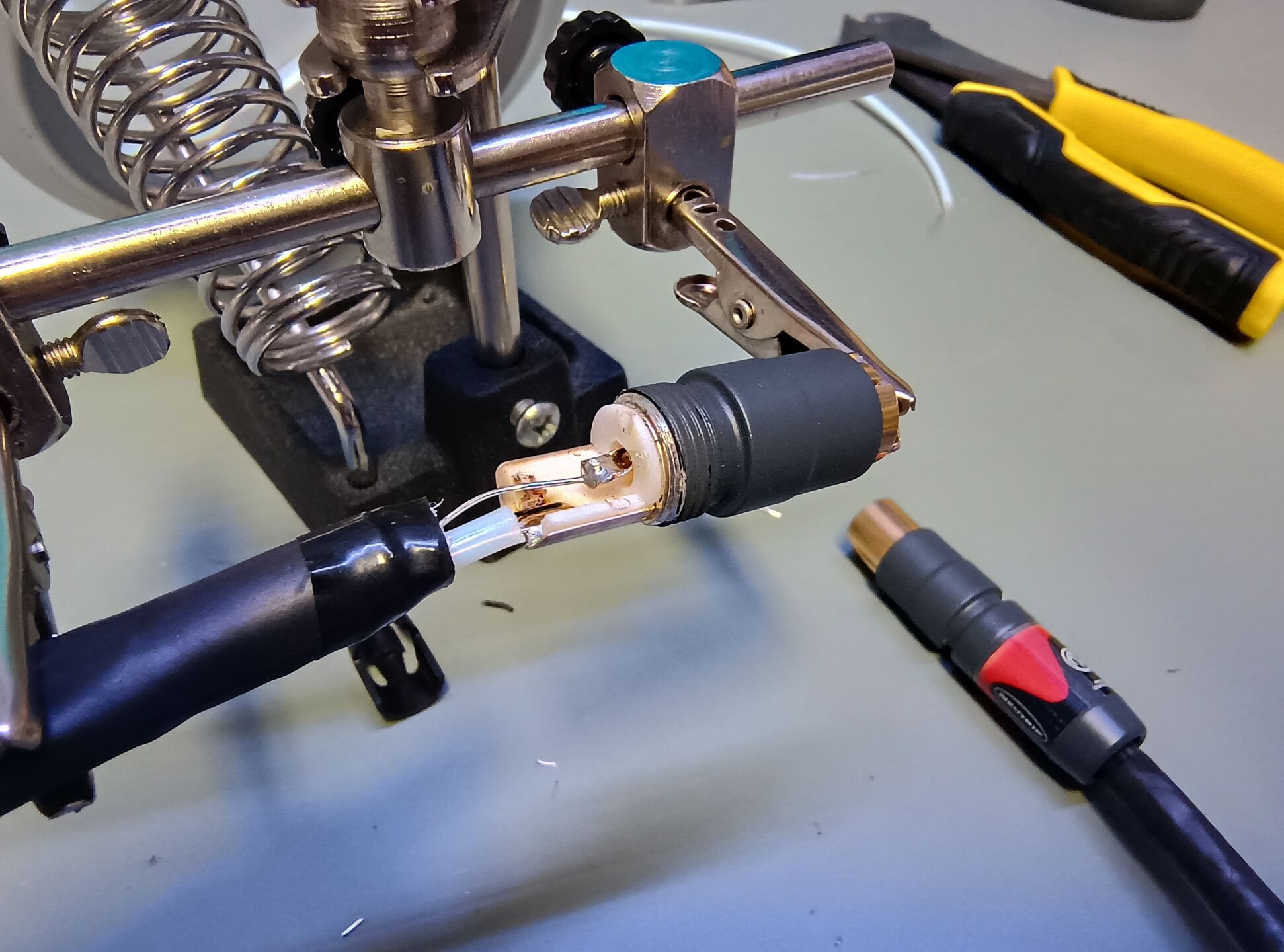

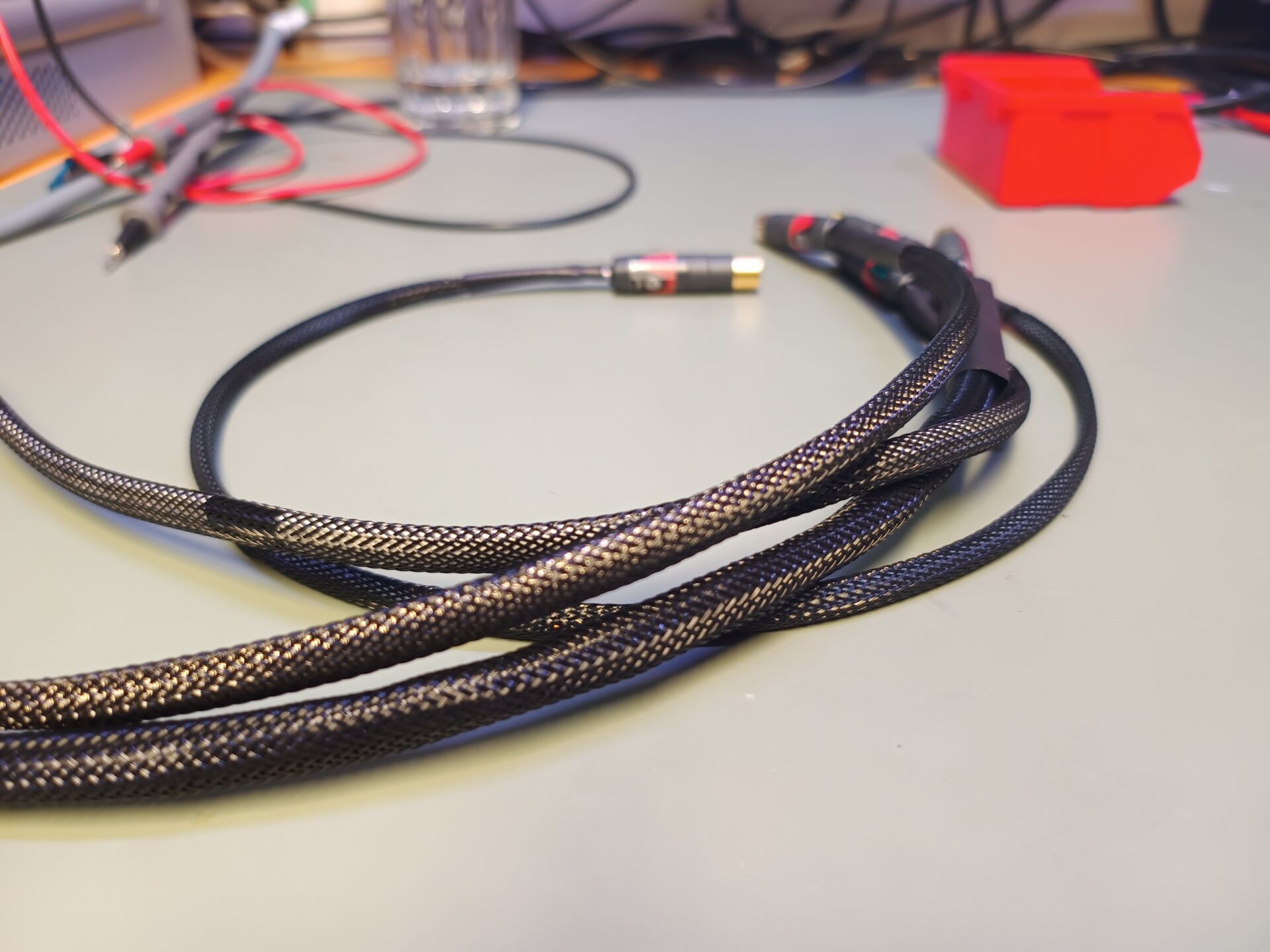

Het soldeerwerk is gedaan met WBT zilversoldeer. Net als in de vorige test. Om de gehele kabel heen gaat een sleeve en wat krimpkousen. We zijn zeker niet voor ‘mooi’ gegaan, maar voor functioneel. Let dus zeker niet op de afwerking van de kabels. Wij zijn geen vakmensen op dat gebied.
Nog even een update op mijn vraag deze brom is alleen als ik de poweramp functie aanzet op me marantz model 30 . als ik de kabels gebruik voor mijn streamer hoor ik de broms niet op de model 30
Hey jaap
Weet niet of dit de juiste plek is om te vragen jaap .Heb afgelopen maand een marantz model 30 via de poweramp stand naar mijn cinema 40 aangesloten dit deed ik via de aq goldengate 1,5 meter dit veroorzaakte een brom in mijn speakers toen de red river serie erop gezet 2 meter dit veroorzaakte toch nog een grotere brom toen een kleinere golden gate gepakt van 1 meter werd de brom minder. naar de winkel terug gegaan omdat er een acceptatie van brom moet zijn en ze vertelden dus dat alle drie de kabels niet goed waren net een week oud . uit frustratie een merk van hun zelf gekocht van essentials (klubben) en de brom was totaal weg . zou dit kunnen komen dat de aq kabels op de marantz model 30 een brom veroorzaken omdat ze niet goed zijn afgeschermd ?
De brom is een aardlus. Dat kan aan afscherming liggen, maar is in feite een issue die je bij de kern moet aanpakken… Wat de kern is, kan ik niet zo bepalen. Dat vereist wat onderzoek.
John Swenson is de tech-guy van UpTone (o.a. de EtherRegen).
John Swenson gaf op een forum een tip om de afscherming van een dc kabel niet aan de massa’s te verbinden, maar om beide kanten met elkaar door middel van een vrij hangende draad te verbinden. De stroompjes in de afschermende mantel worden zo kortgesloten. Deze praktijk zie ik zelf niet snel in signaal kabels terugkomen, al heb ik hier wel eens gelezen dat het het beste is om beide kanten van de mantel op massa aan te sluiten (zo kan deze ook worden kortgesloten, echter nu door de massadraad die naast de signaaldraad loopt in geval van een symmetrische kabel).
