De jitter-metingen
Inhoud
Even naar de metingen. We hebben tien verschillende kabels gemeten, waarbij we de Audioquest Diamond even als twee kabels tellen, aangezien we die mét en zonder DBS hebben getest. De resultaten vindt u in de onderstaande tabel en grafiek. We lopen eerst per kabel even de opvallendheden door.
Baseline meting

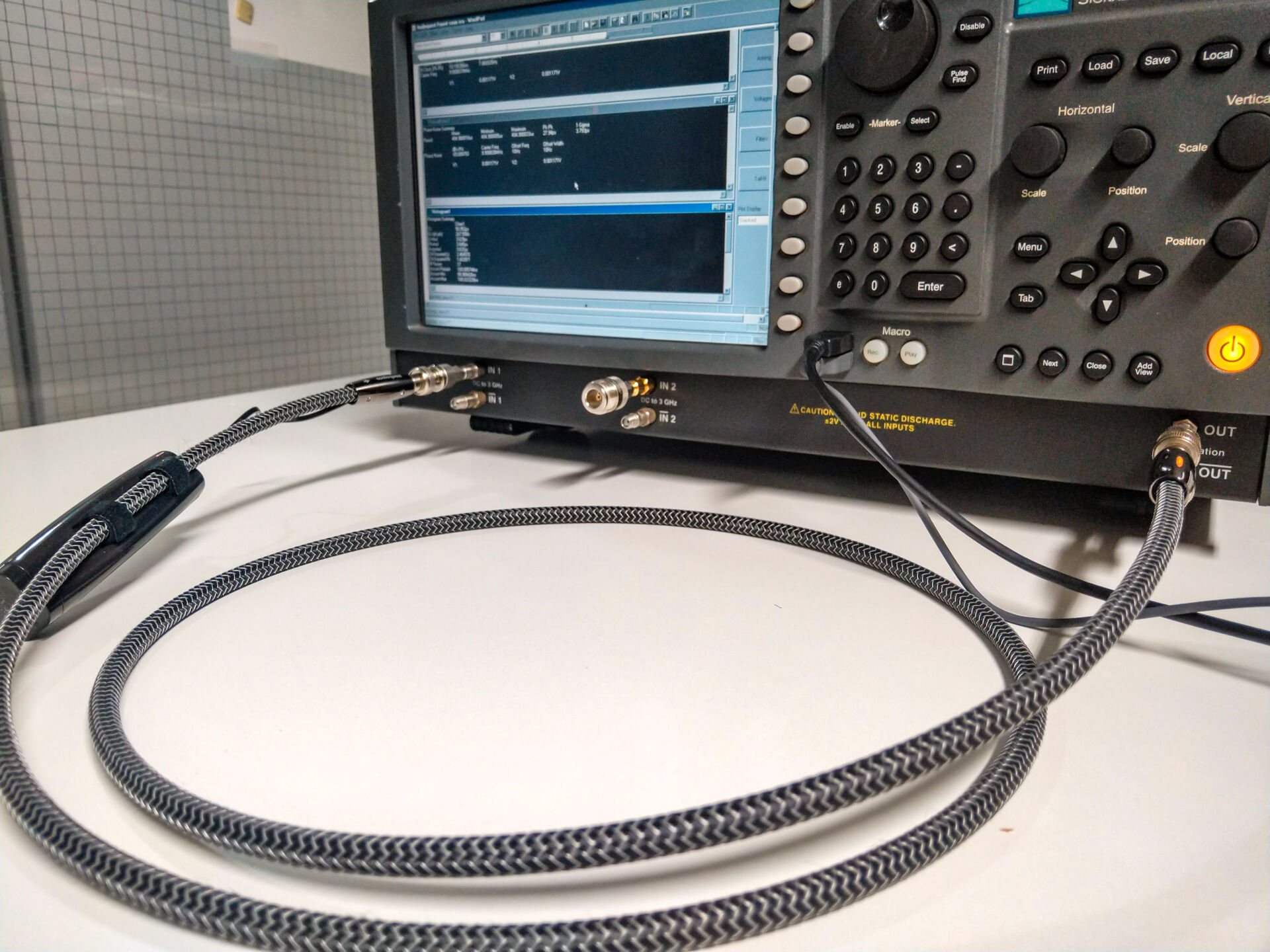

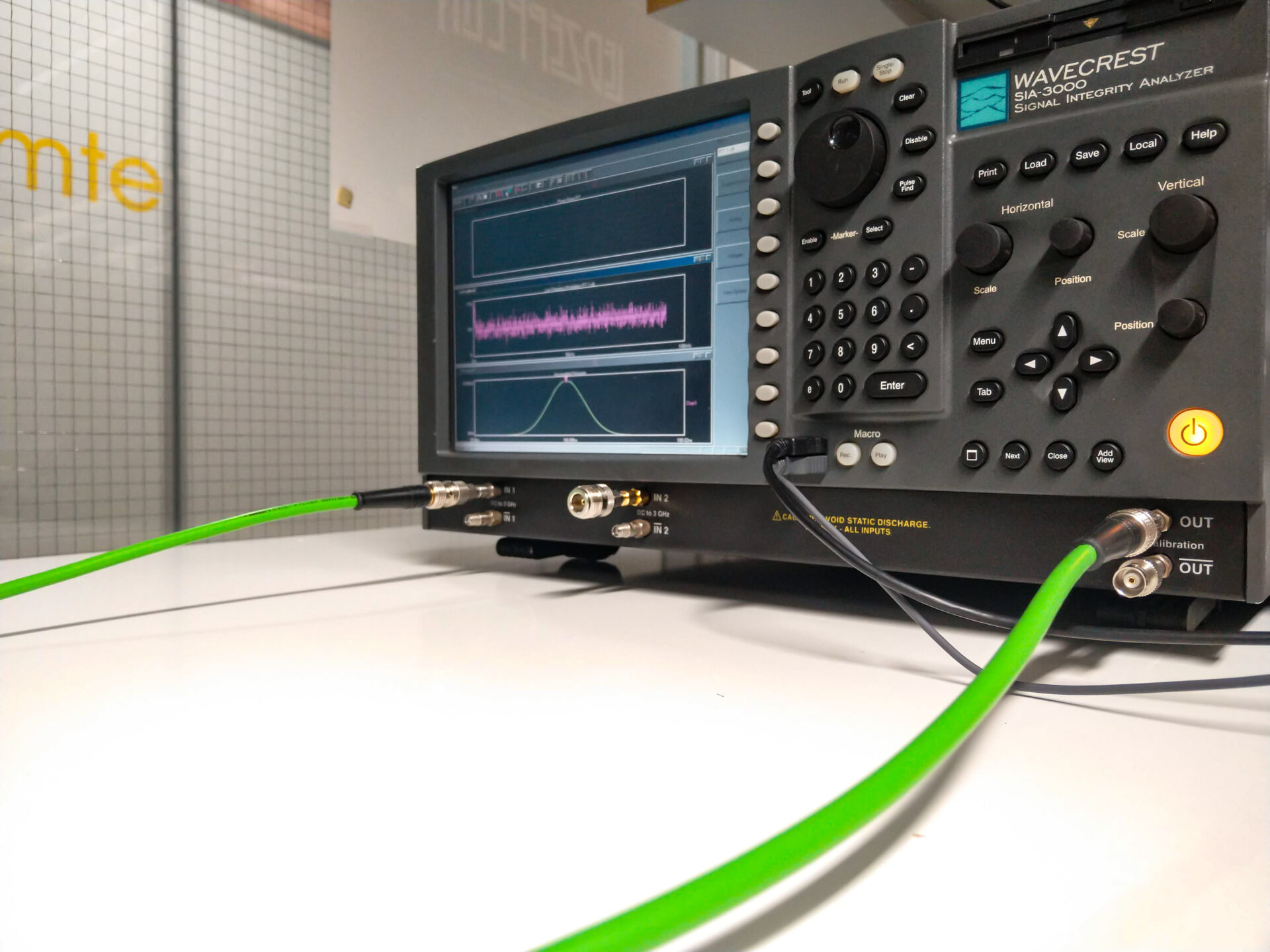

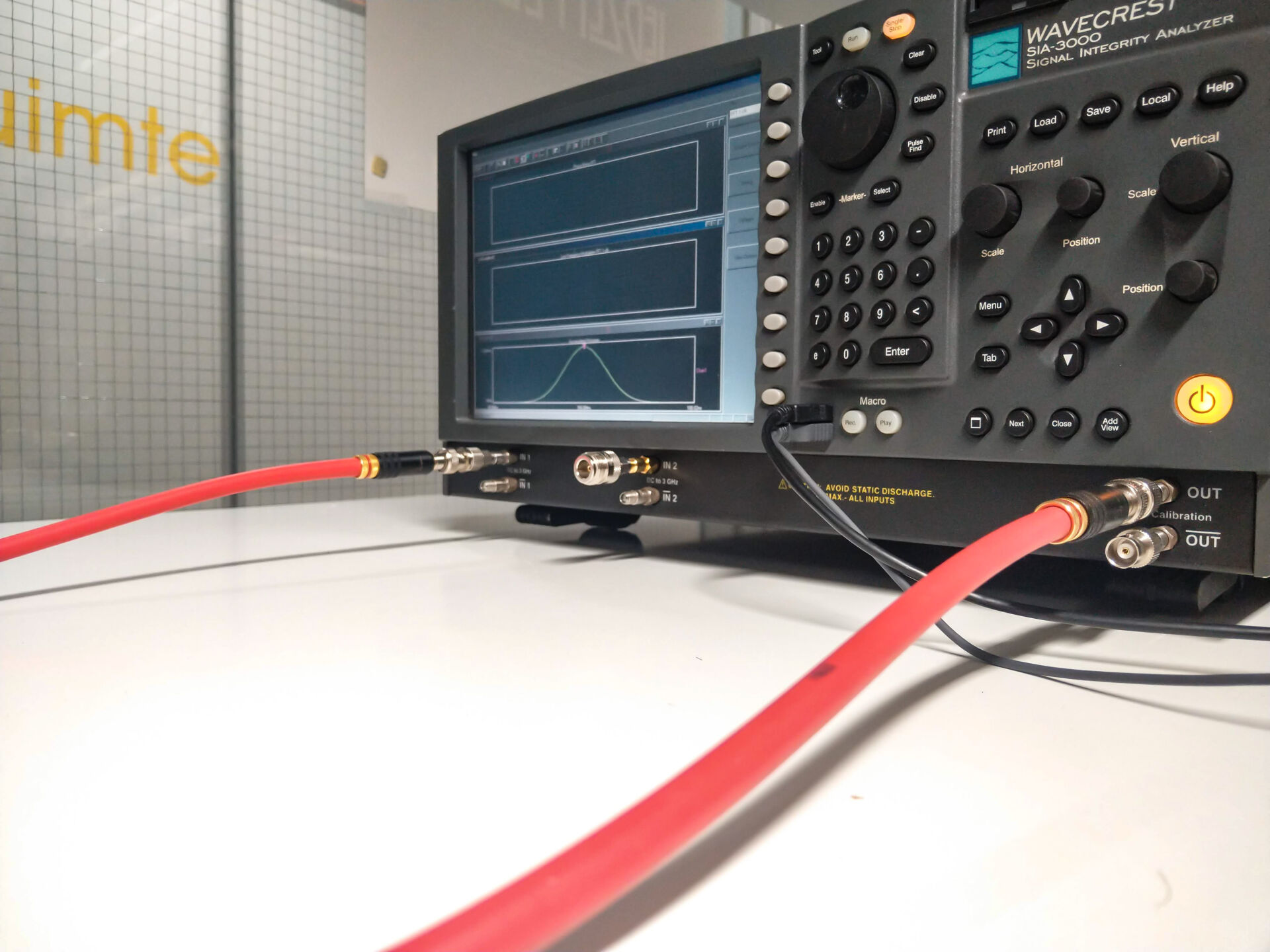

We hebben onze Hirschmann BNC gepakt van 50cm. Dit is een officiële, coaxiale meetkabel met BNC connectoren. Hiermee kalibreren we ook de Wavecrest indien dat nodig is.

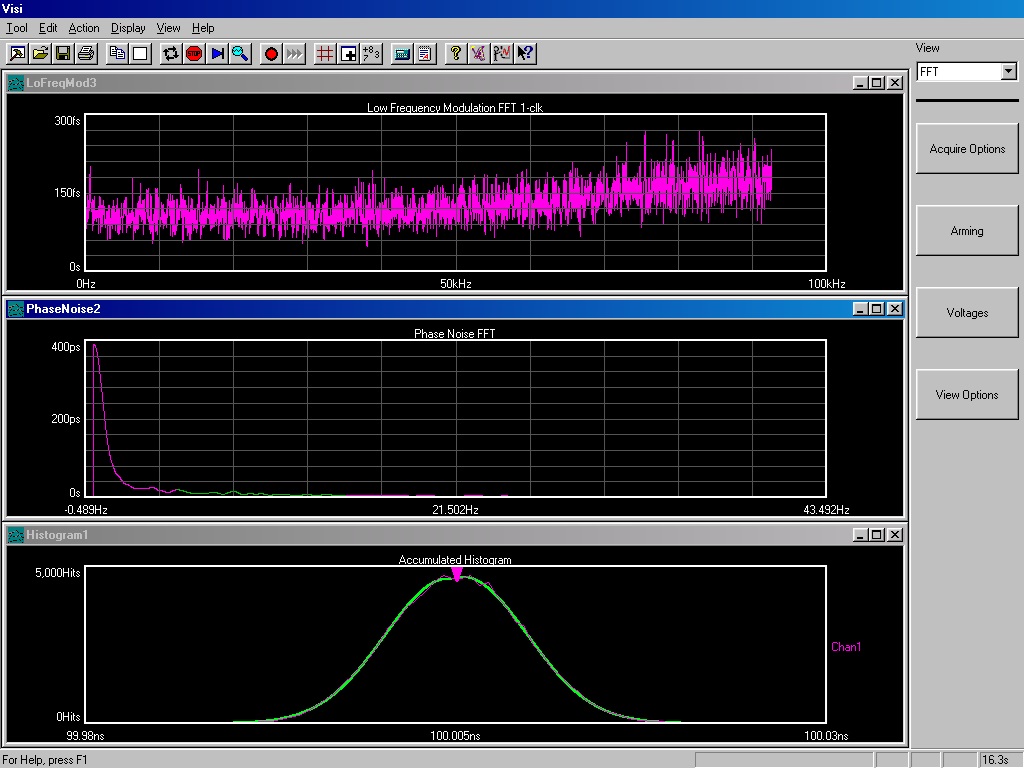

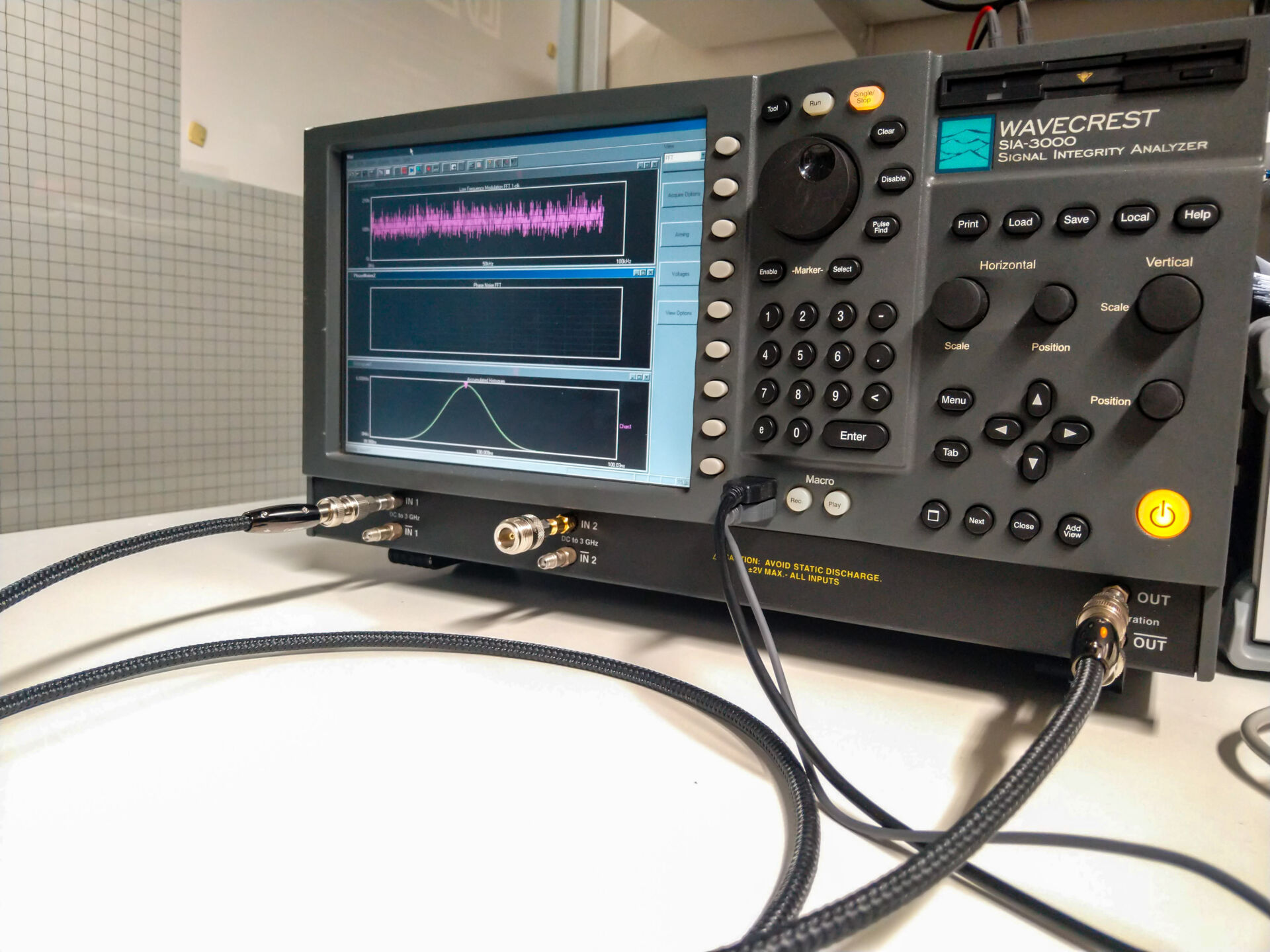

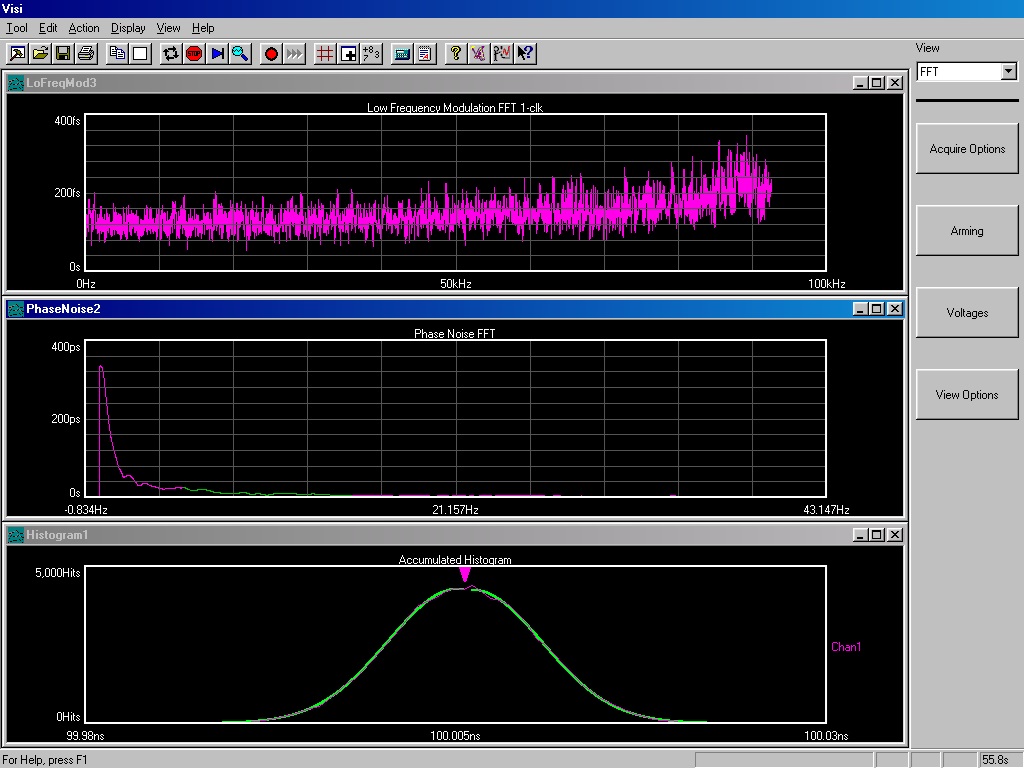

U ziet dat de interne 10 MHz kalibratie-klok van de Wavecrest nette waarden neerzet. Let wel: deze klok wordt nÃet gebruikt om te meten. Dat doet deze machine anders; bijvoorbeeld met asynchrone, random sampling. Echter is dit niet de plek om daar op in te gaan.
We zien rond de 2,5 ps jitter, -69 dBc/Hz phase noise bij 10dB offset en 2,5 ps (1-sigma) LFM (Low Frequency Modulation) jitter. Dit pakken we even als baseline.
| Kabel | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Prijs |
| Hirshmann BNC 0,5M | 2.528 ps | -69,19 dBc/Hz | 2,627 ps | 2,54 ps | 34,98 ps | 20 Euro |
(onderaan ziet u Freq (De input frequentie) – Rise (stijgtijd van de blokgolf) – Fall (de valtijd / fall time van de blokgolf) – Width (breedte van de blokgolf in tijd)).
Als we de blokgolf op onze scope zetten, zien we verder geen heel gekke dingen in vergelijking met de rest van het veld. De verschillen zijn doorgaans heel subtiel. Op twee – eigenlijk drie – uitzonderingen na. Daarover later meer.
De rest van het testveld!
We hebben dus nog acht kabels liggen waarbij we de Audioquest Diamond twee keer meten: met DBS aangesloten en zonder spanning op het DBS-systeem. Dit om de eventuele invloed in kaart te brengen.
U zult zien dat bij fatsoenlijke, coaxiale kabels de verschillen bijzonder klein zijn. Het slingert bij coaxiale kabels met RCA aansluiting – die dus NIET perfect 75 Ohm is, wat meetbaar is én ook nog wordt beïnvloed door de verloopstekker – tussen de 3 en 5 ps. We schatten in dat de verschillen komen door afscherming, connectormateriaal en wellicht ook een stukje geometrie. Feit is echter: ook in de praktijk zijn er soms externe invloeden.
NB: de lengte van de kabel heeft ook invloed. Weet dat de Audioquests 1.5 meter per stuk zijn. De concurrenten zijn 1 meter. Dat heeft ook wat invloed op jitter. Houd daar rekening mee.
Audiomaat BNC – 1 meter

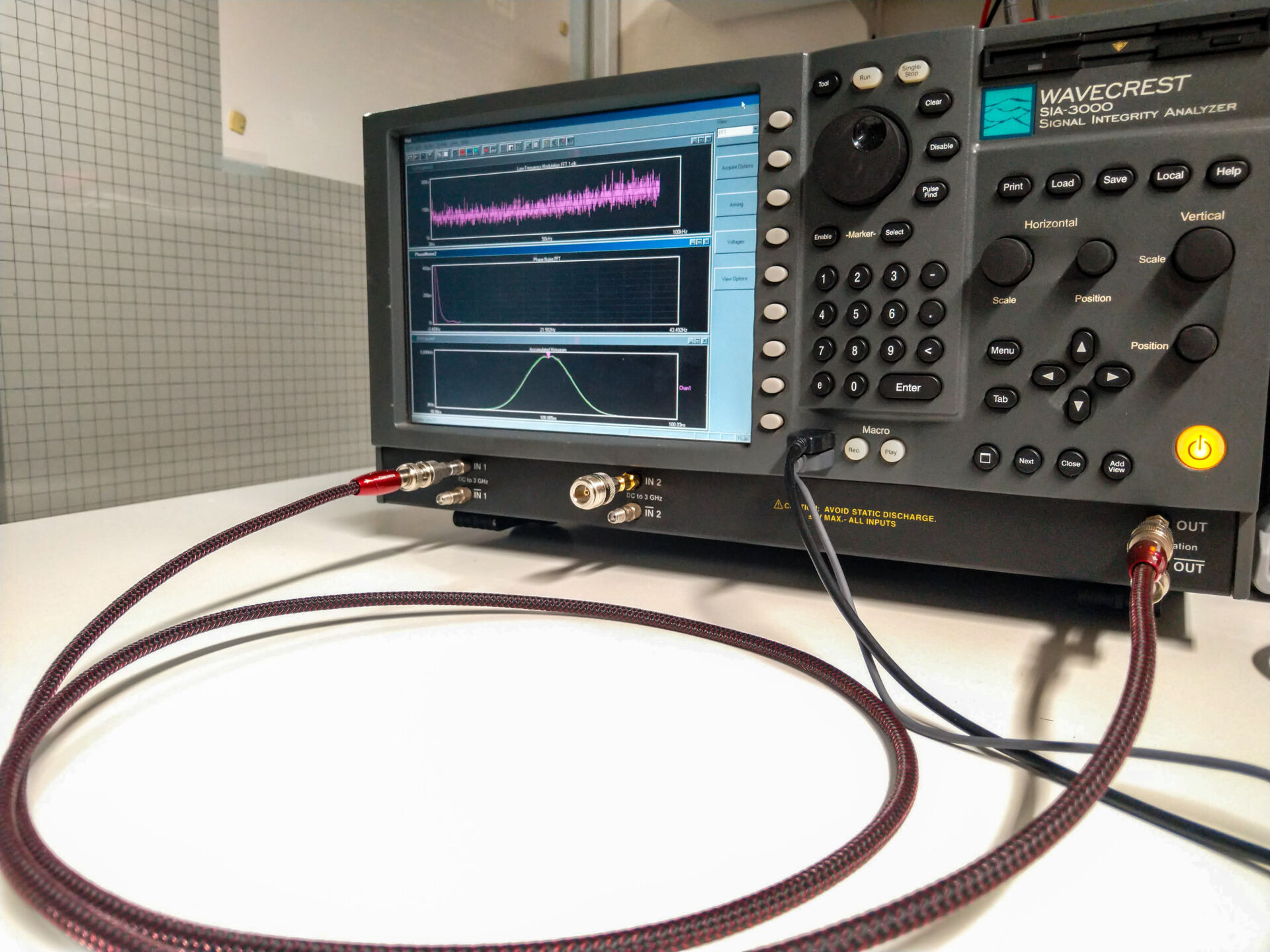

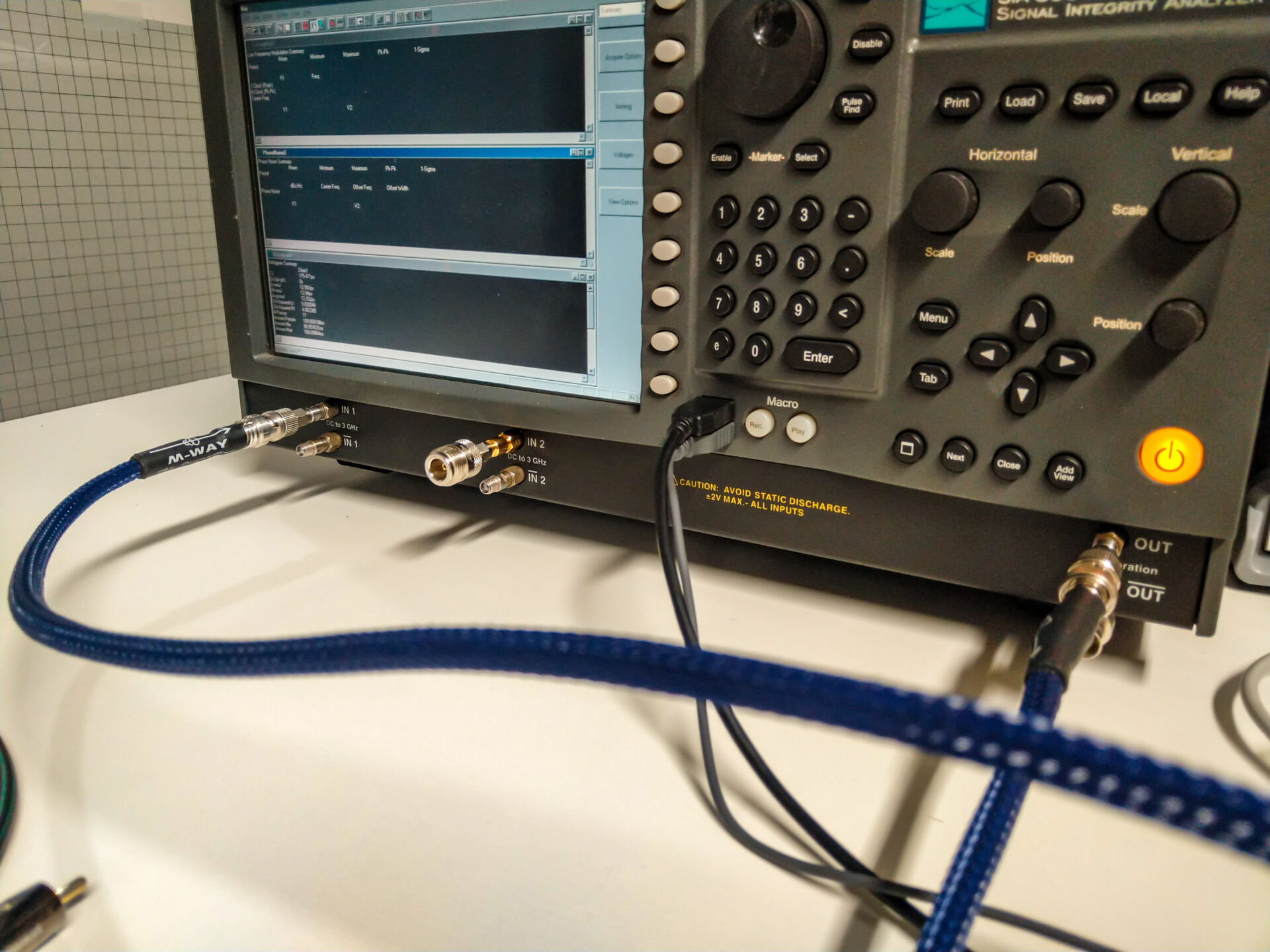

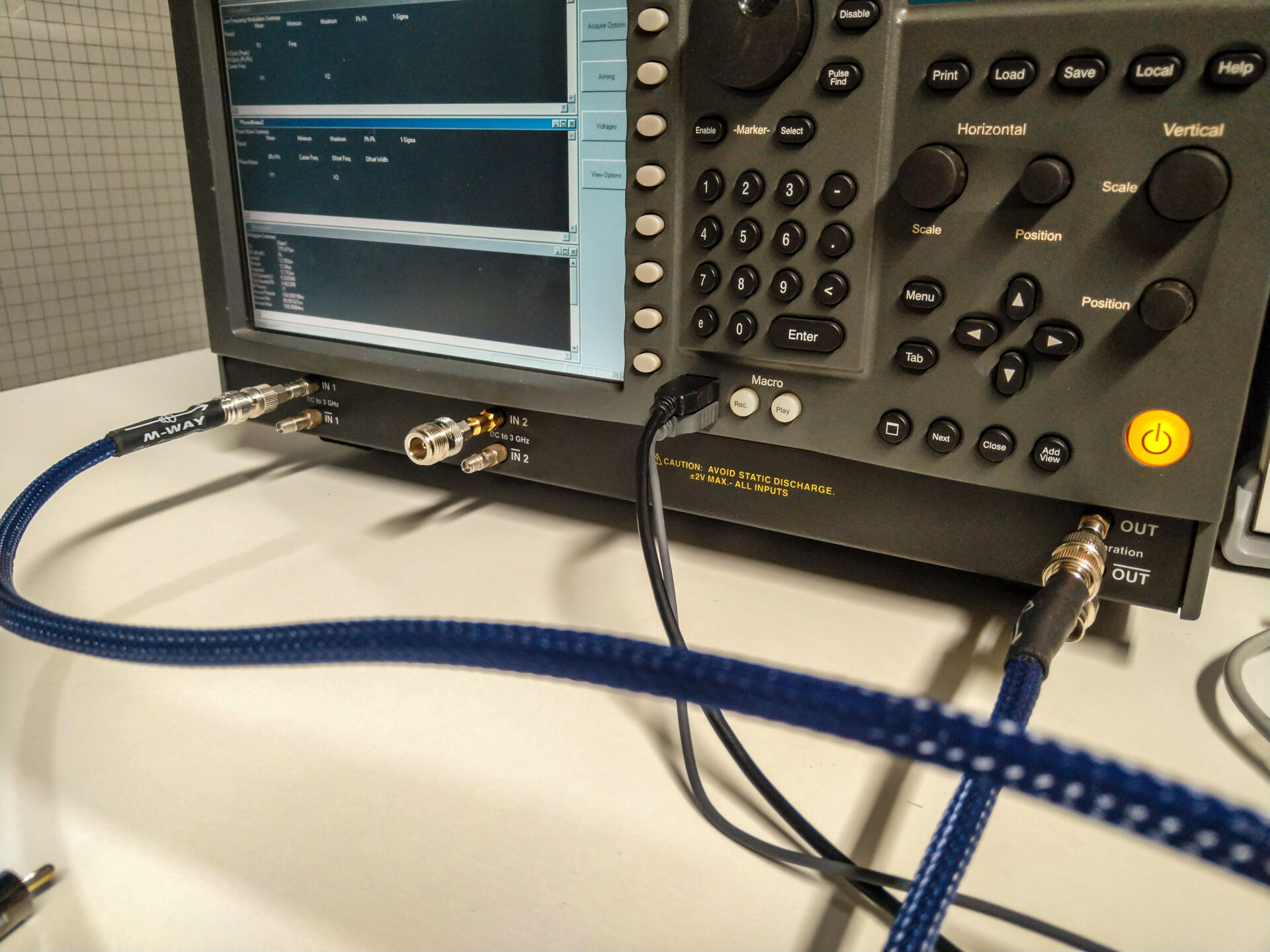

We hadden van een lezer van ons nog een paar kabels van Audiomaat liggen. Deze waren opgestuurd en hoefden niet terug. Nu is het altijd handig om kabels te hebben liggen. Zeker voor onderzoek.

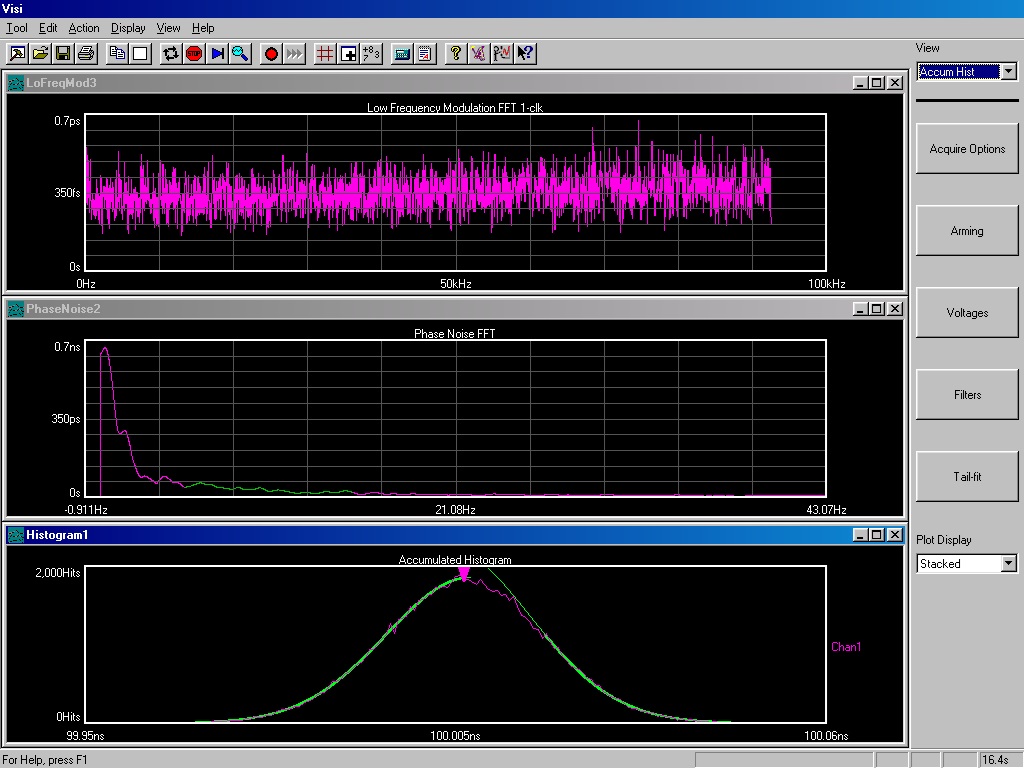

Nu meten de meeste BNC’s prima, zoals u ziet. Deze Audiomaat schiet echter door het dak. En niet in positieve zin. De jitter gaat met een factor vijf tot zelfs zeven omhoog! Vreemd.

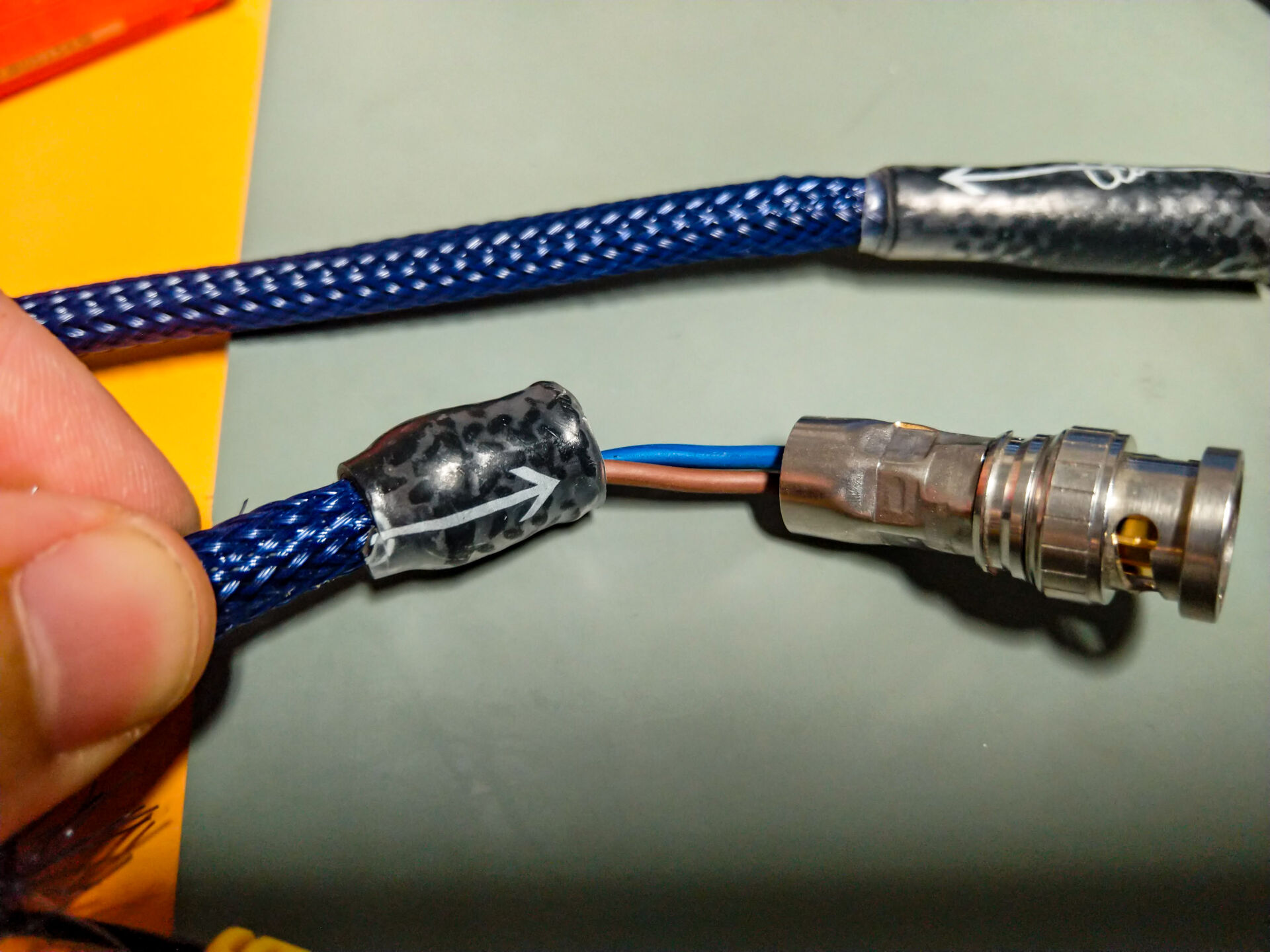

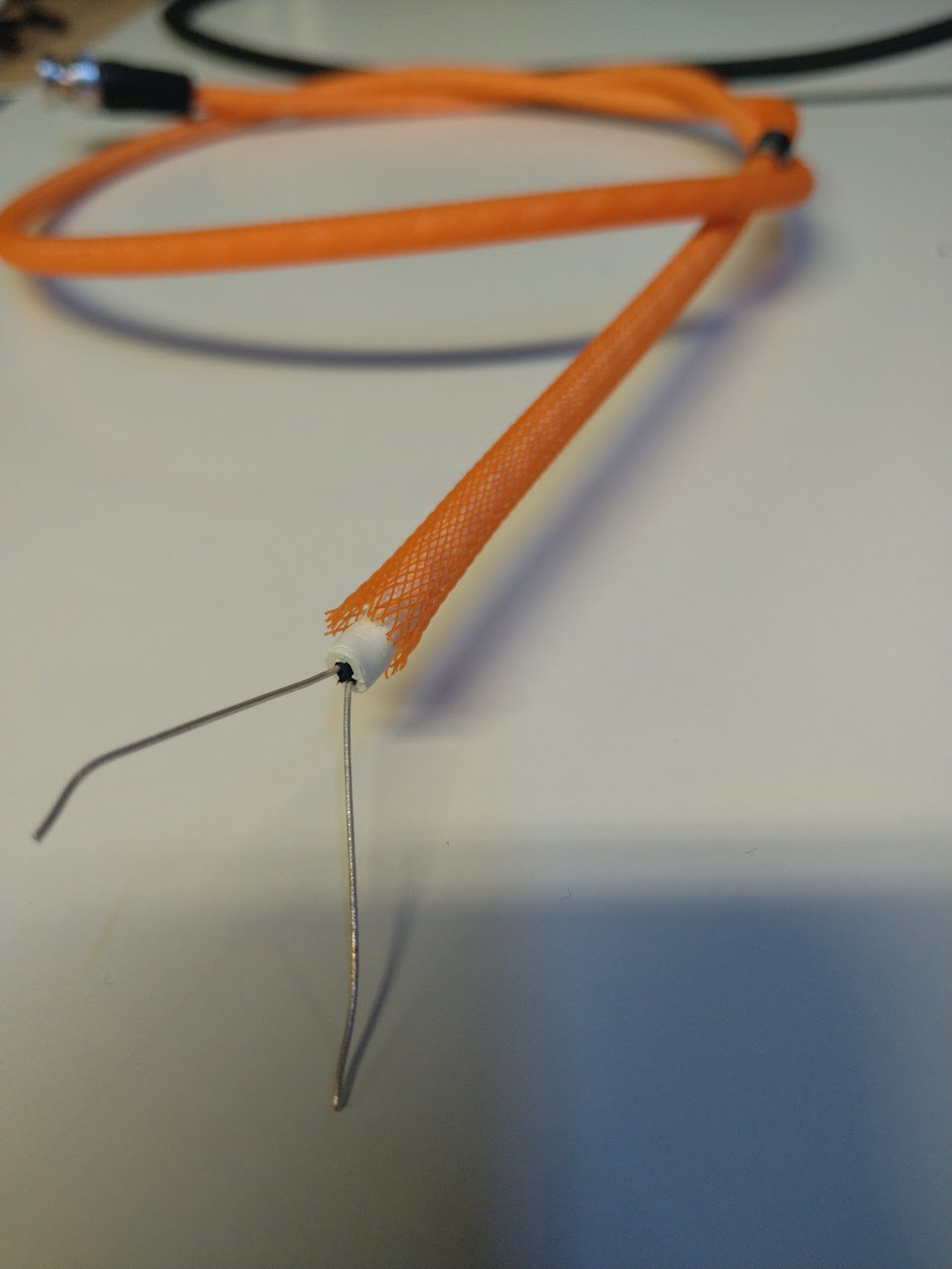

Aangezien we twee gelijke kabels hebben liggen, hebben we besloten er ééntje op te offeren voor de wetenschap. Wat blijkt: het is helemaal geen coaxiale kabel. Het zijn gewoon twee normale stranded kabels op een BNC gesoldeerd. Het lijkt wel lampdraad…
U zult begrijpen dat deze kabels totaal ongeschikt zijn om een 10 MHz kloksignaal te transporteren. En ook totaal ongeschikt voor het verwerken van andere digitale signalen (denk weer even aan de karakteristieke impedantie!). En dat laat deze test ook zien. Heel bizar dat dit verkocht wordt als BNC interlink.
| Kabel | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Prijs |

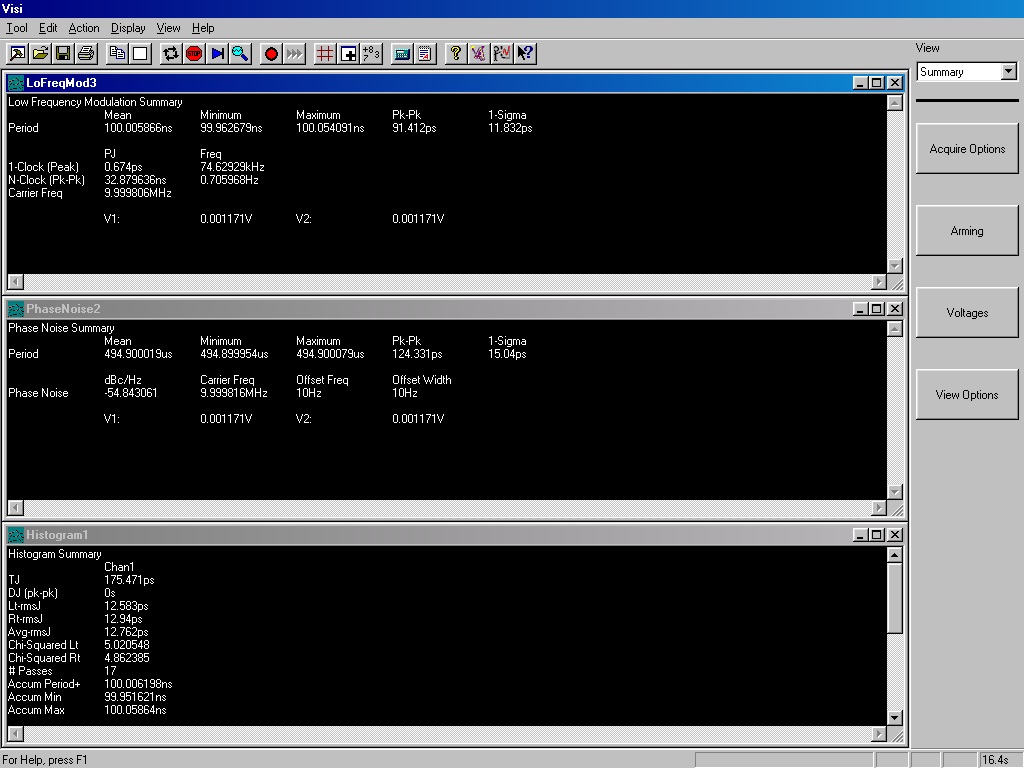

| Audiomaat M-way | 12,762 ps | -54,84 dBc/Hz | 15,04 ps | 11,832 ps | 175 ps | 250 Euro |
Dit gaat goed fout zeg! Kijk eens naar de ruis op de blokgolf! Dit is het resultaat van een onafgeschermde kabel… Iets wat ondenkbaar is bij een officiële coaxiale kabel. Kijken we vervolgens naar de stijg en daaltijden, dan zien we ook daar iets geks: de fall time is significant langer dan de stijgtijd. Dat hoort niet.
Audioquest Forest – 1.5 meter

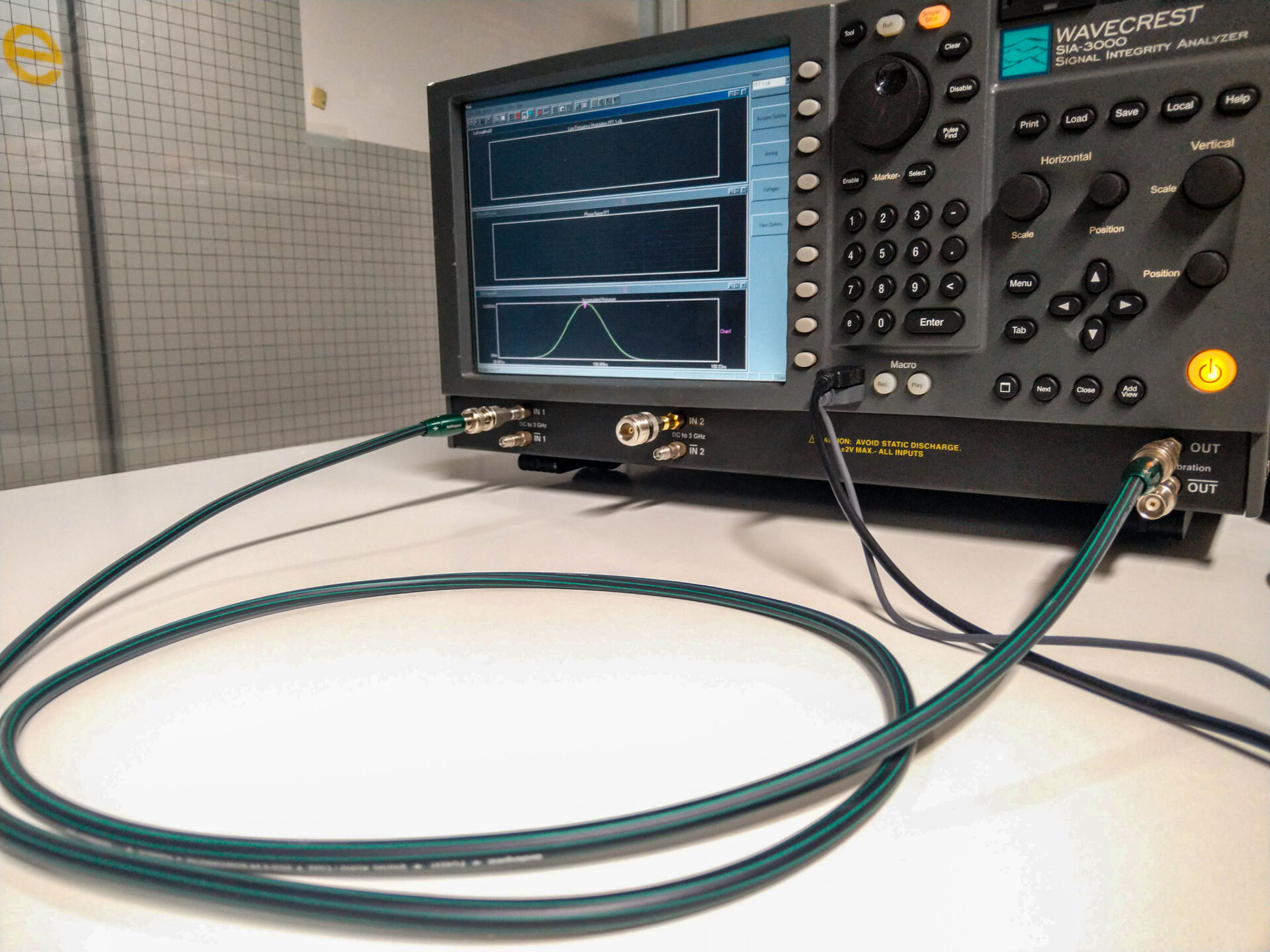

De instapper van Audioquest presteert écht keurig! Sterker nog: hij gaat mee in de top van het veld. En dat met 39 Euro voor 1.5 meter. Dat is een prestatie van niveau van Audioquest.

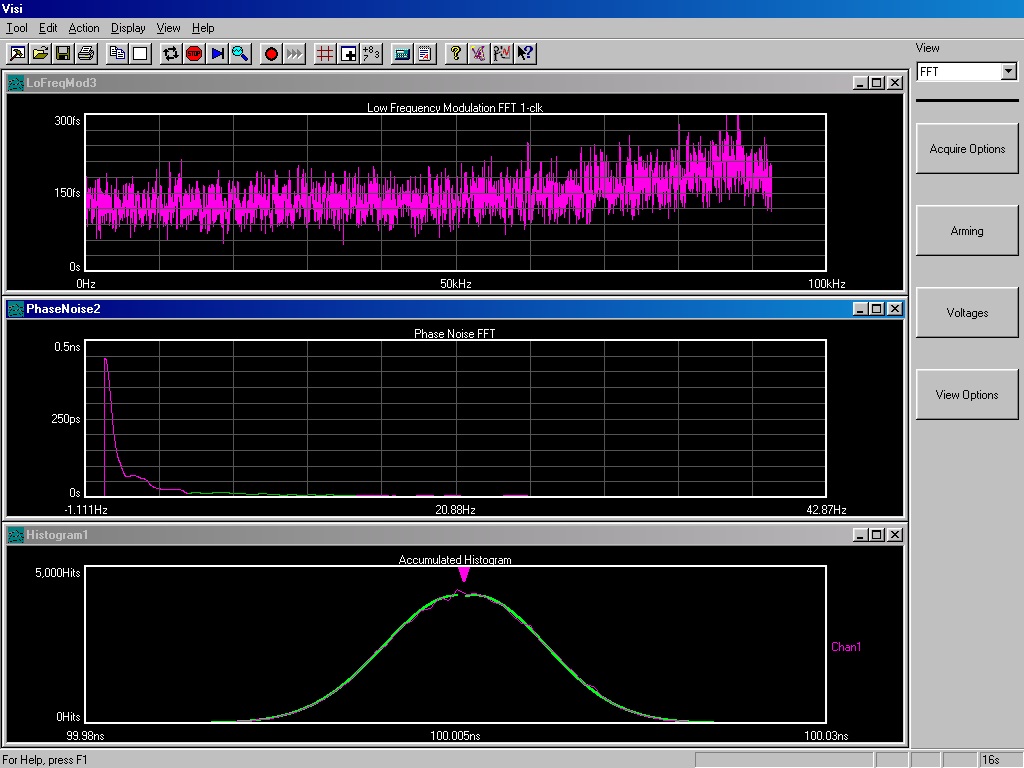

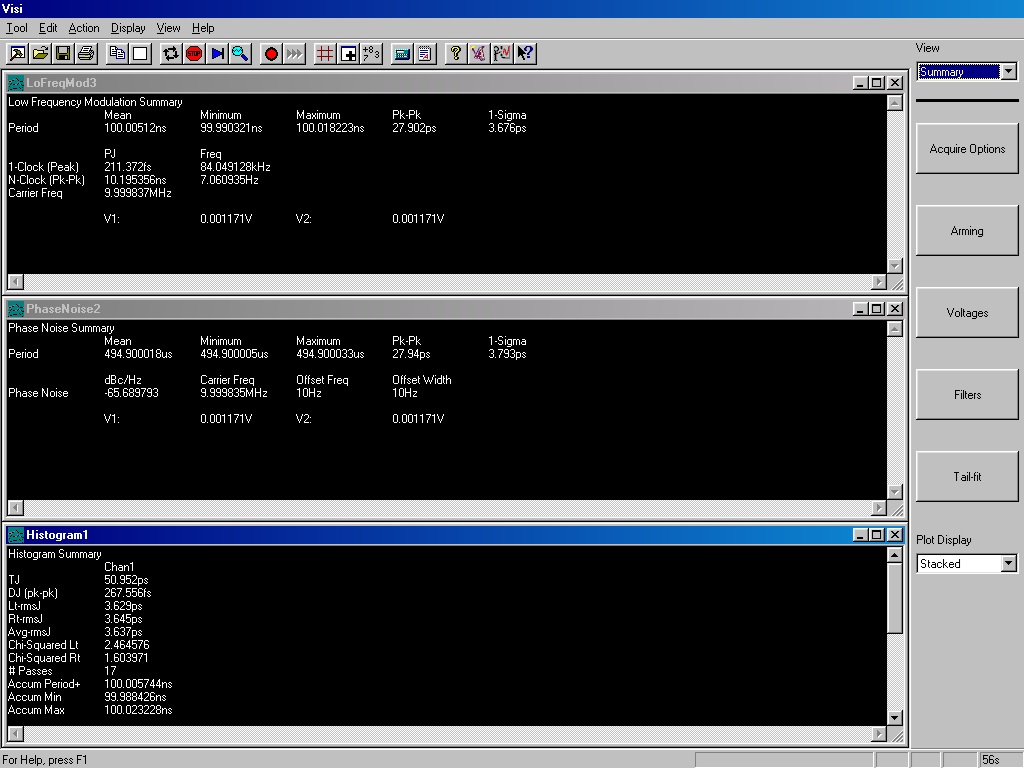

We zien een gemiddelde jitter van ongeveer 3,6 ps. Gelet op het feit dat het RCA connectoren zijn én we verlopen moeten gebruiken, is dat keurig. De rest van de metingen ziet u hieronder de in de tabel.
Al met al een puike prestatie van deze instapper van Audioquest!
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |
| Audioquest Forest – 1,5M | 3,637 ps | -65,69 dBc/Hz | 3,793 ps | 3,676 ps | 50,952 ps | 39 Euro |
We hadden niet verwacht dat de Forest zo netjes zou scoren. Voor een coaxiale kabel met rca-pluggen is dit wel netjes vinden we! Het is vergelijkbaar met de BNC’s als we goed kijken. Ringing is zelfs minder dan bij de Sommer BNC. Dat kan zijn door iets meer demping, of het feit dat de BNC’s 50 Ohm karakteristieke impedantie hebben en we met 75 Ohm afsluiten. Maar toch… nette score.
Audioquest Cinnamon – 1.5 meter
De Cinnamon is de volgende in de rij van Audioquest. Nu zien we een beetje een maffe trend ontstaan. Hoe hoger in de lijn we gaan, hoe hoger de jitter wordt. Al zijn het tienden van picoseconden die we erbij optellen. Dat hoor je weliswaar niet; we kunnen het wel meten. En we kunnen het eerlijk gezegd niet heel goed verklaren.
De Cinnamon echter nog steeds keurig als we kijken naar de overall prestaties.
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |

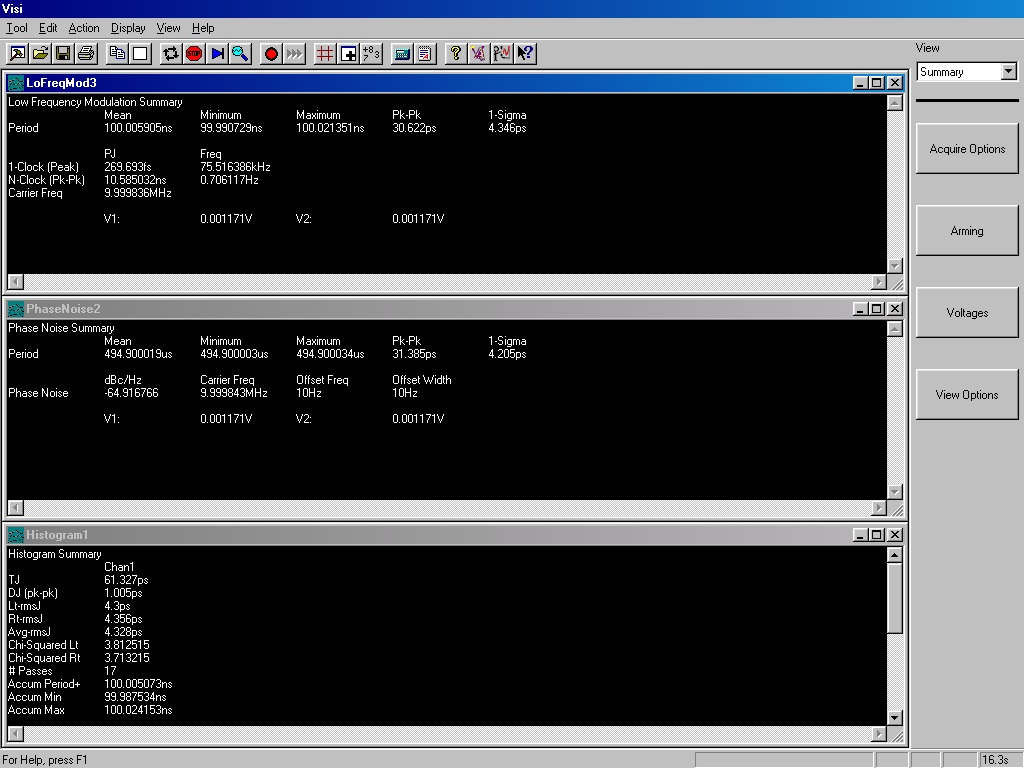

| Audioquest Cinnamon – 1,5M | 4,328 ps | -64,92 dBc / Hz | 4,205 ps | 4,346 ps | 61,327 ps | 109 Euro |
De Cinnamon en Forest – en Carbon – presteren hier vrijwel identiek. We zien geen gekke overshoot of ringing. Rise- en Fall time zijn goed in verhouding. Prima score.
Audioquest Carbon – 1.5 meter

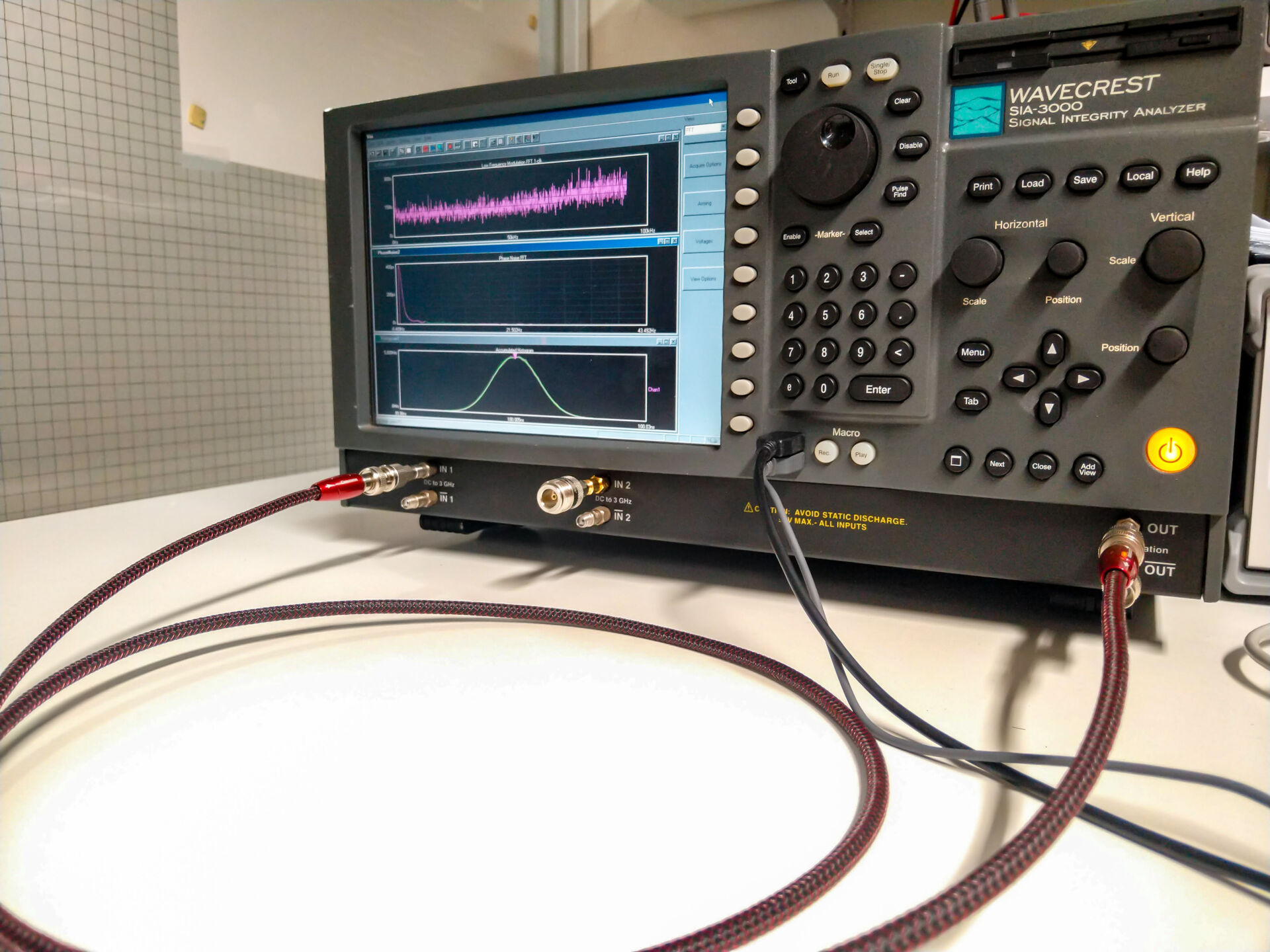

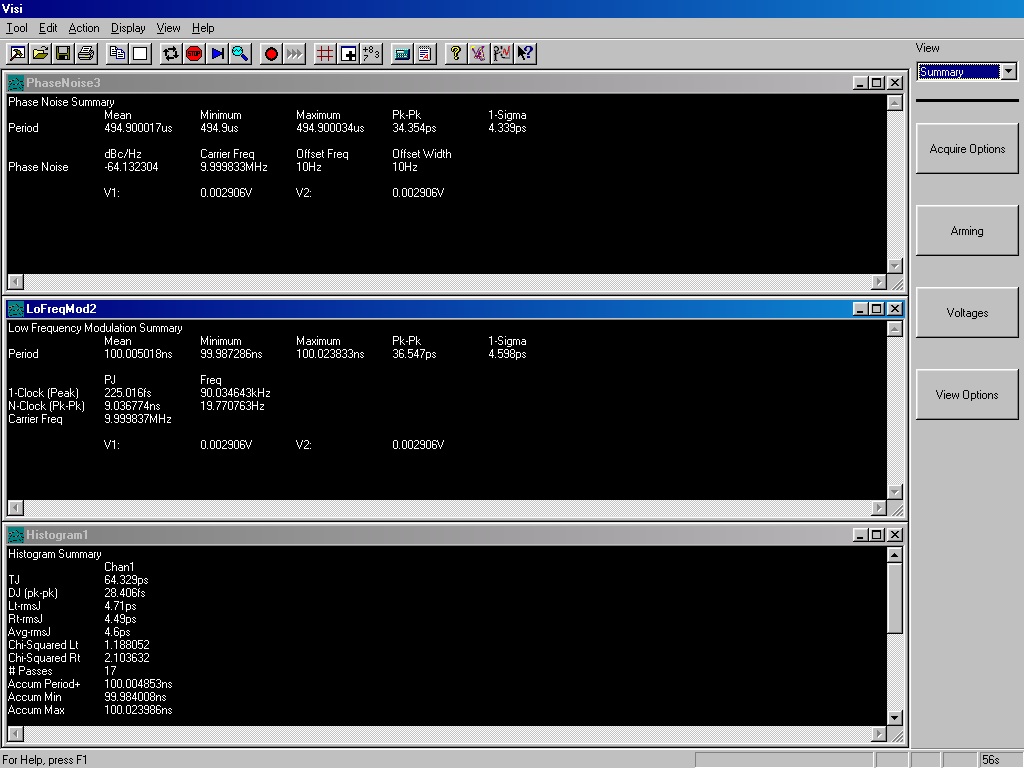

Net als bij de Cinnamon zien we een lichte stijging in jitterwaarden. We gokken dat dit ook de pluggen zijn, aangezien die ook anders zijn. Wie zal het zeggen: we kunnen niet alle kabels doorknippen natuurlijk!
Echter zijn de waarden wederom gewoon netjes, gezien het feit dat we hier te maken hebben met RCA coaxiale interlinks met een verloopje die we genoodzaakt zijn te gebruiken. Het prijsverschil met de Cinnamon is stevig. Ook met de luistertest in het achterhoofd.
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |
| Audioquest Carbon – 1,5M | 4,6 ps | -64,132 dBc/ Hz | 4,339 ps | 4,339 ps | 64,329 ps | 309 Euro |

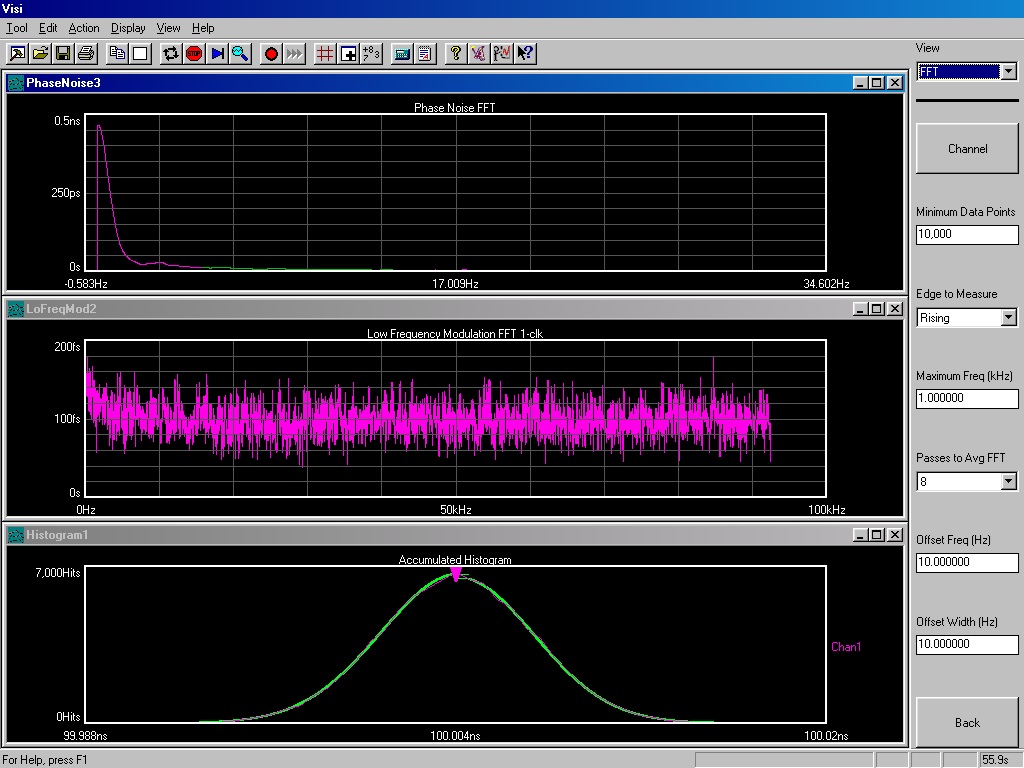

We zien een keurige blokgolf, vrij van ruis of vervorming. Dit is een zeer vergelijkbaar plaatje als die bij de Forest en Cinnamon; Ãets meer demping, maar bijna verwaarloosbaar (we gokken dat dit te maken heeft met de Ãets hogere capaciteit; zie de LCR metingen verderop).
Geen gekke overshoots of ringing. Het is zelfs wat minder dan bij de Sommer en Ixos. Al met al een goede score.

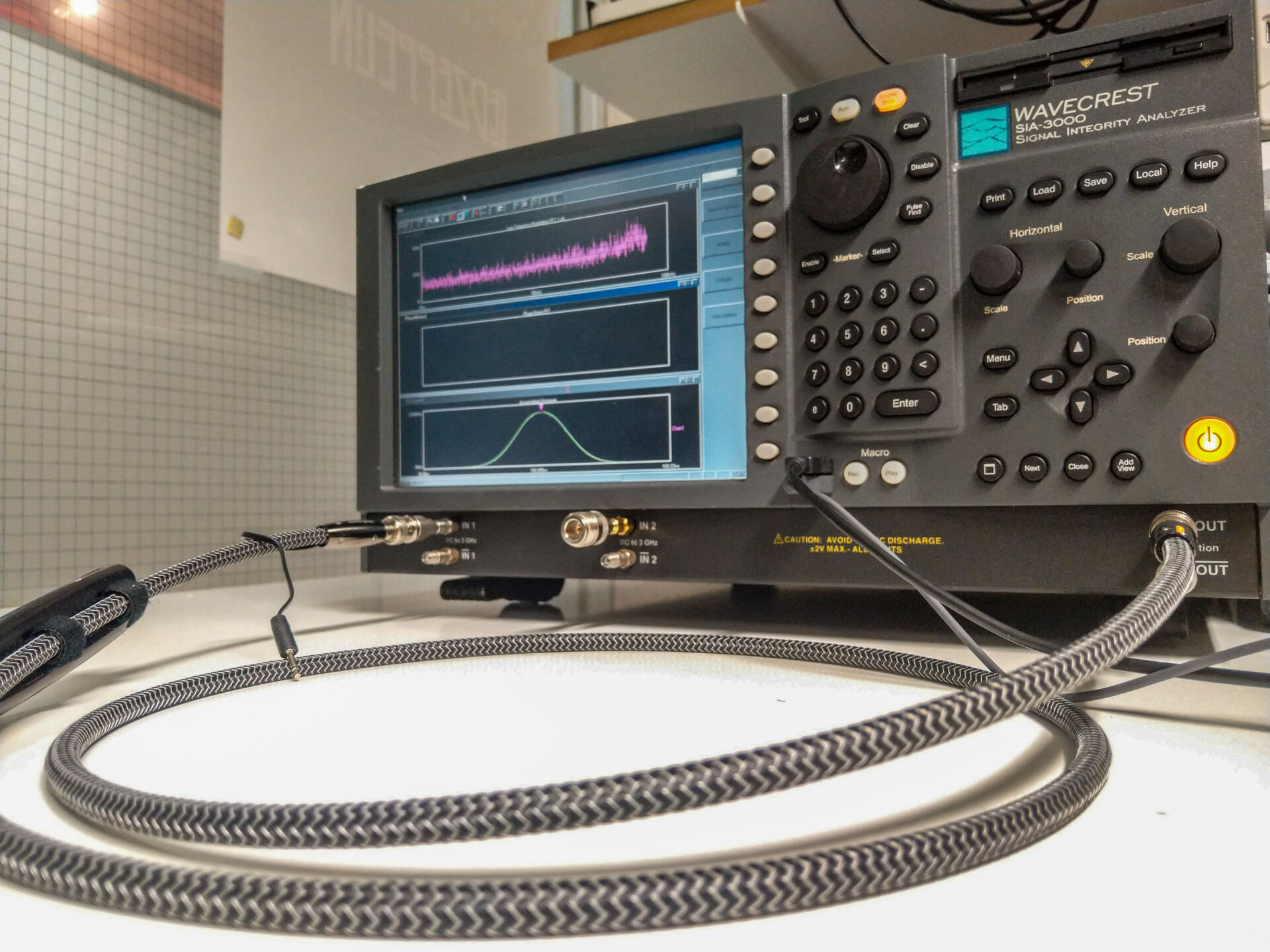

Audioquest Diamond – DBS – 1.5 meter

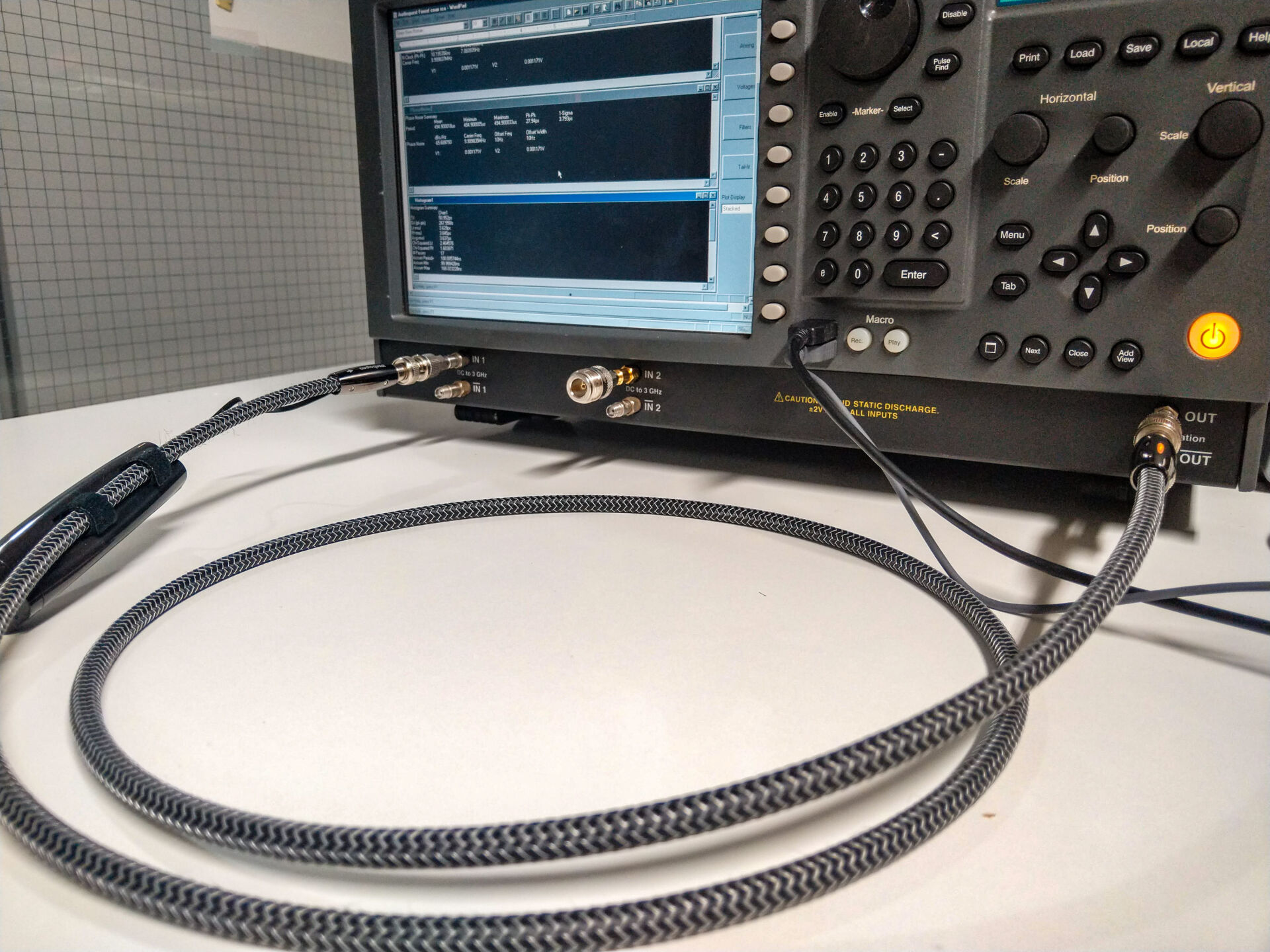

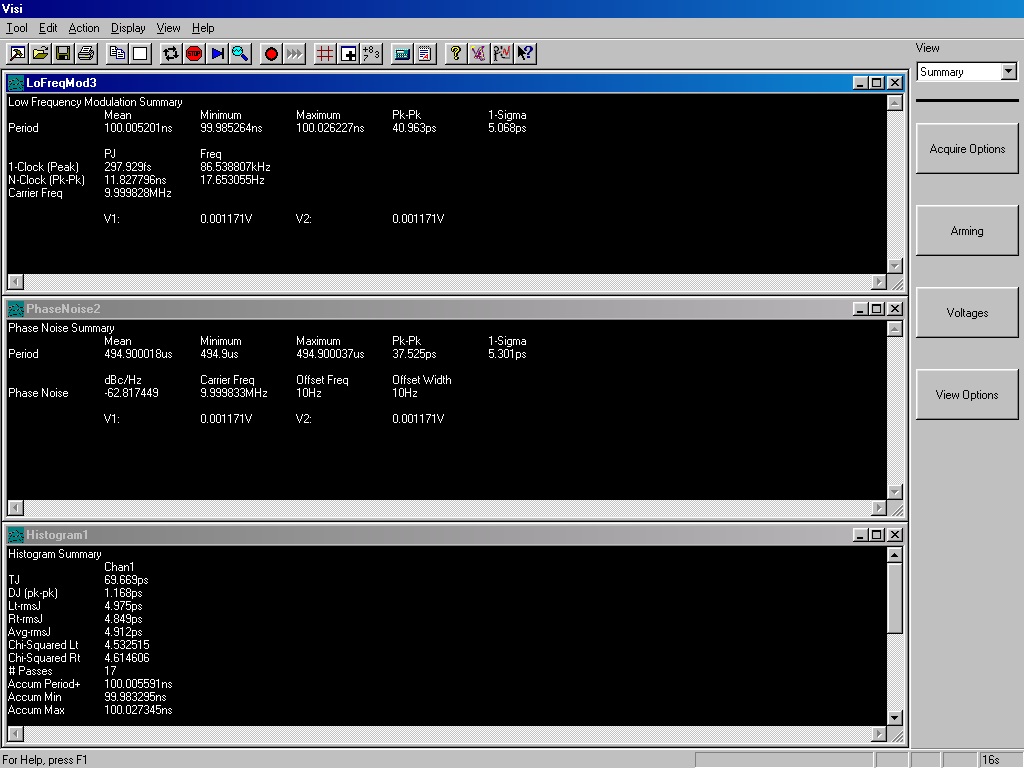

De Diamond past in het rijtje duurder, maar iets hogere jitter. Het laat zien dat één cijfer niet het totaalplaatje schetst. Ook laten deze metingen zien dat we dieper moeten duiken. Kijk maar eens goed naar de grafische weergave van Low Frequency Modulation. Bij de versie waar we de stekker eruit trekken is hij eigenlijk hoger, maar blijkbaar rekent de Wavecrest het als gemiddeld gezien lager…
Echter: al met al scoort de Diamond beter zonder het systeem actief. Het is subtiel, maar reproduceerbaar. En het is ook hoorbaar. Wat u fijner vindt laten we aan u.
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |
| Audioquest Diamond DBS – 1,5M | 4,912 ps | -62,82 dBc/ Hz | 5,301 ps | 5,068 ps | 69,669 ps | 1750 Euro |

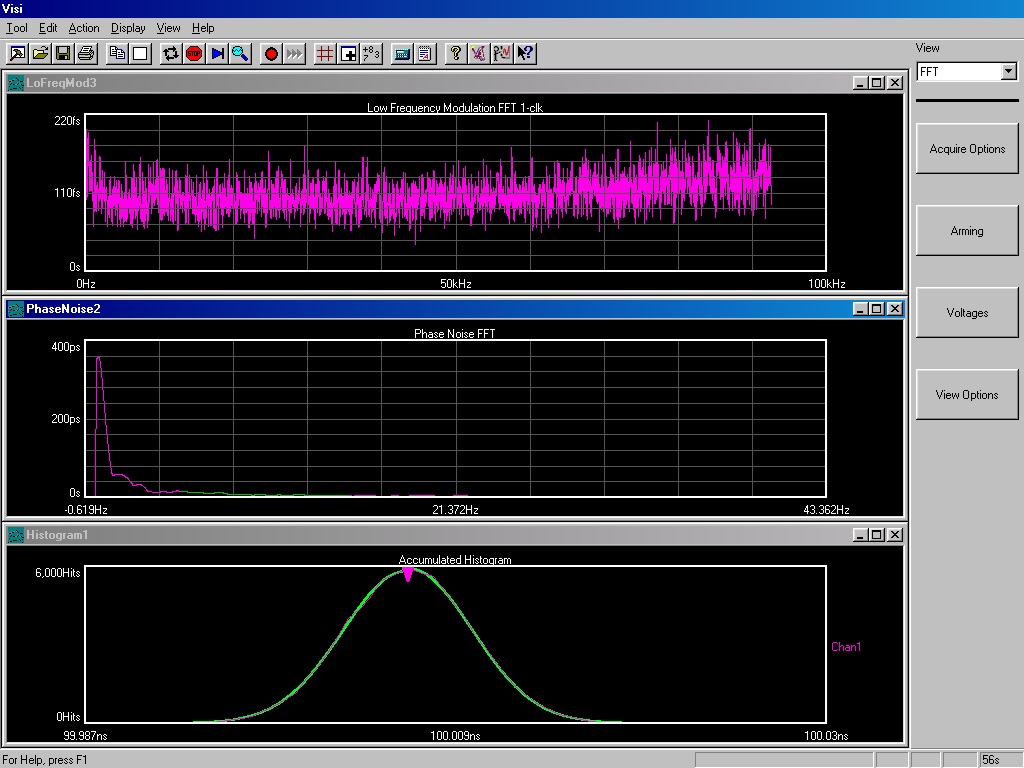

De blokgolf is heel schoon Рnet als bij de rest van de Audioquest-kabels. Echter zi̩n we de invloed van het DBS systeem. Allereerst is de blokgolf kleiner; zodra we de Diamond erin prikken zakt de amplitude. (kijk maar naar de andere kabels). Dat kan te maken hebben met de iets hogere capaciteit in deze kabel.
Nu moeten we zeggen dat Audioquest het “DBS-probleem” wat we eerder hadden ontdekt compleet heeft opgelost. De blokgolven zijn namelijk identiek bij wél en niet voorzien van energie aan het DBS-systeem. Echter is in beide gevallen de fall-time wel langer dan de rise time. Dat is ook te zien aan de ‘uitloop’ aan de voet. En dat is wel een beetje maf…

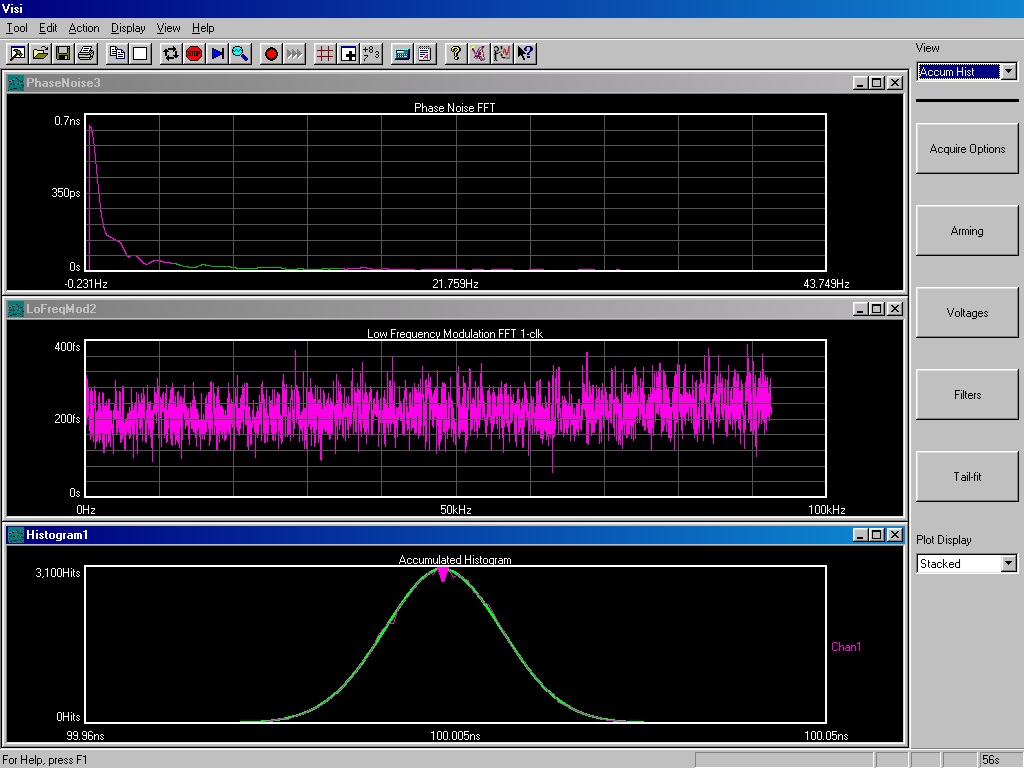

Audioquest Diamond – No DBS – 1.5 meter
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |

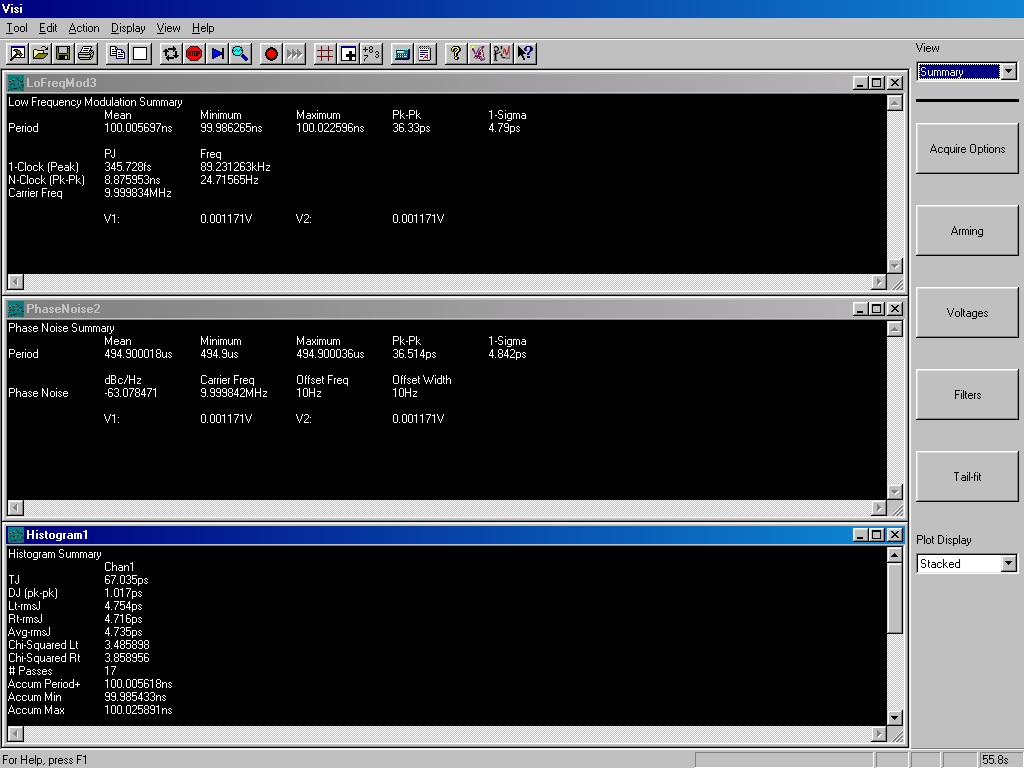

| Audioquest Diamond no DBS – 1,5M | 4,735 ps | -63,08 dBc/ Hz | 4,842 ps | 4,79 ps | 67,035 ps | 1750 Euro |
Albedo silver BNC – 1 meter
Poe… dit gaat ook goed mis zeg! Een jitterwaarde die gemiddeld gezien verdubbeld: dat kán gewoon niet bij een fatsoenlijke BNC kabel. Tenzij… het geen coaxiale kabel is. Ons vermoeden wordt bevestigd zodra we de kabel strippen. Foei, Albedo…
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |

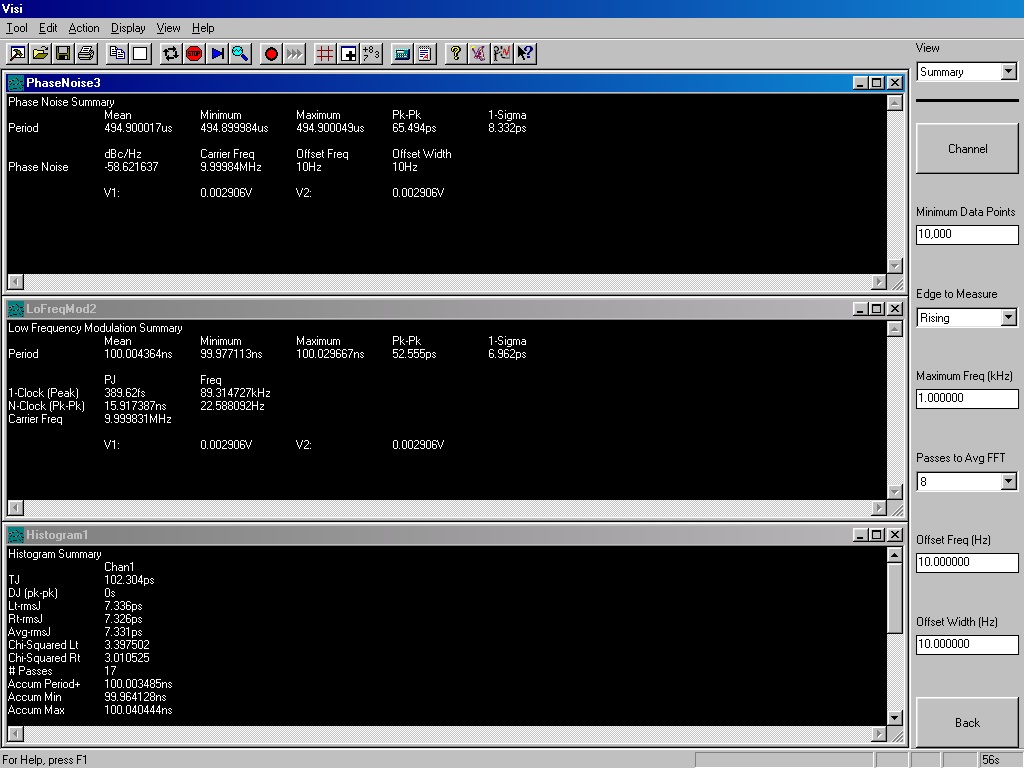

| Albedo BNC – 1M | 7,331 ps | -58,621 dBc/Hz | 8,332 ps | 6,962 ps | 102,3 ps | 387 Euro |
Ook hier zien we op de blokgolf ruis. En een extreem slechte verhouding tussen rise- en fall time. Dit is buiten alle proportie slecht. Wat moeten we hier nog meer over zeggen: vermijden deze kabels.

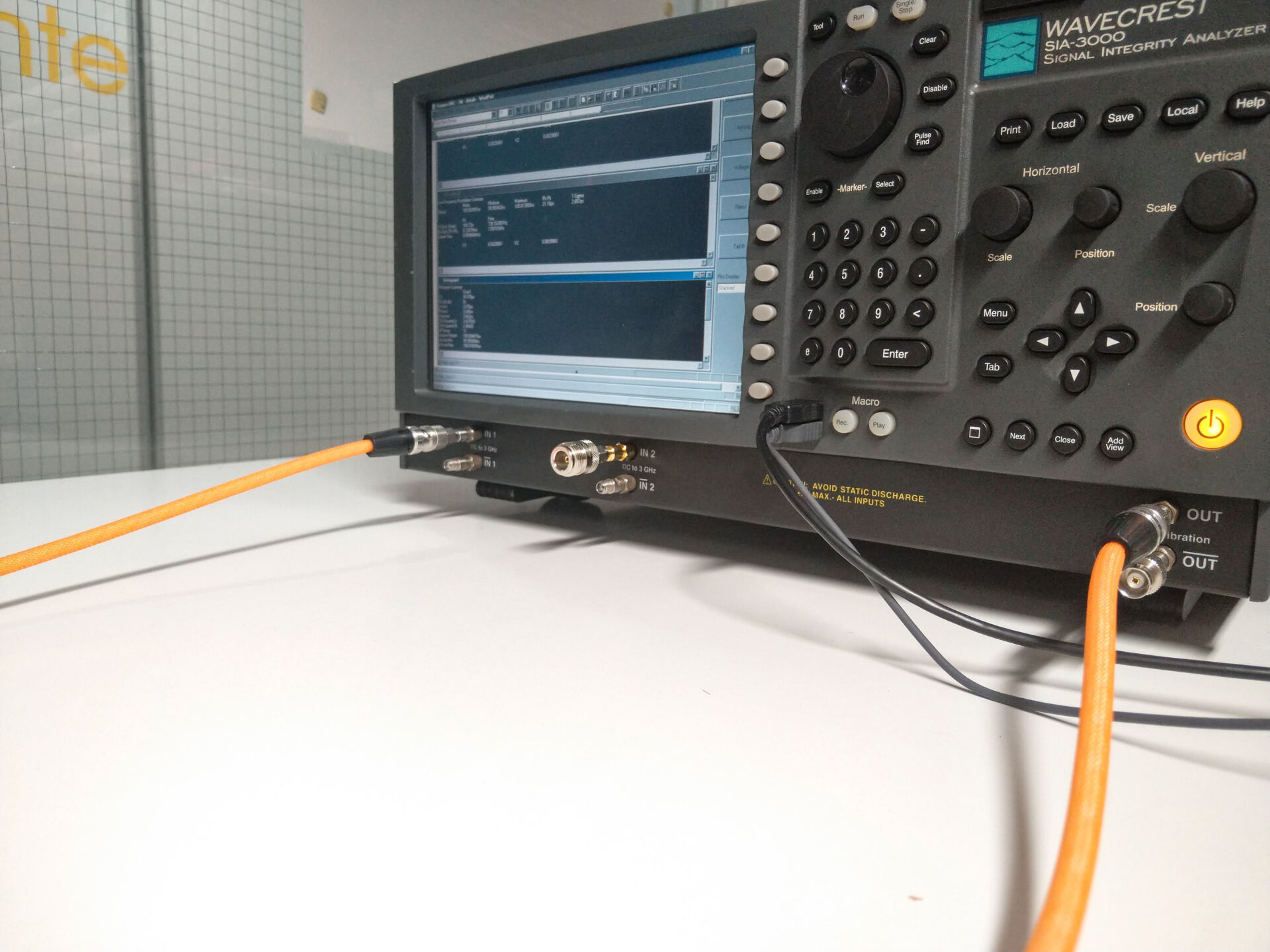

Sommer BNC – 1 meter
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |

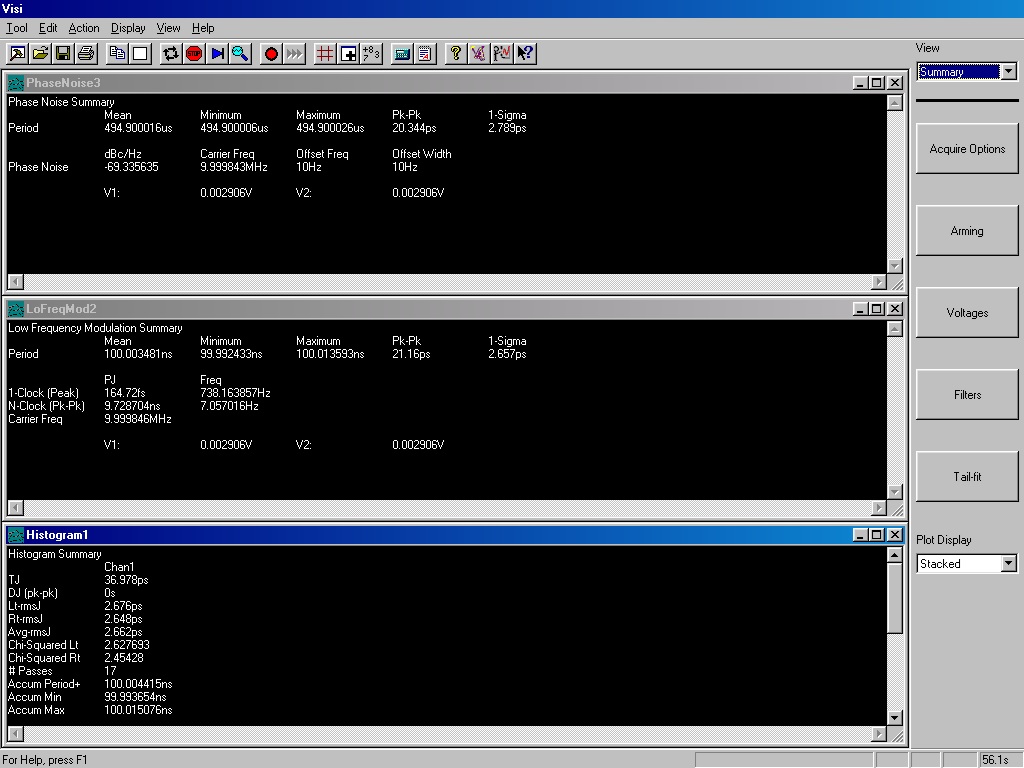

| Sommer BNC – 1M | 2,662 ps | -69,336 dBc/Hz | 2,789 ps | 2,657 ps | 36,98 ps | 38 Euro |

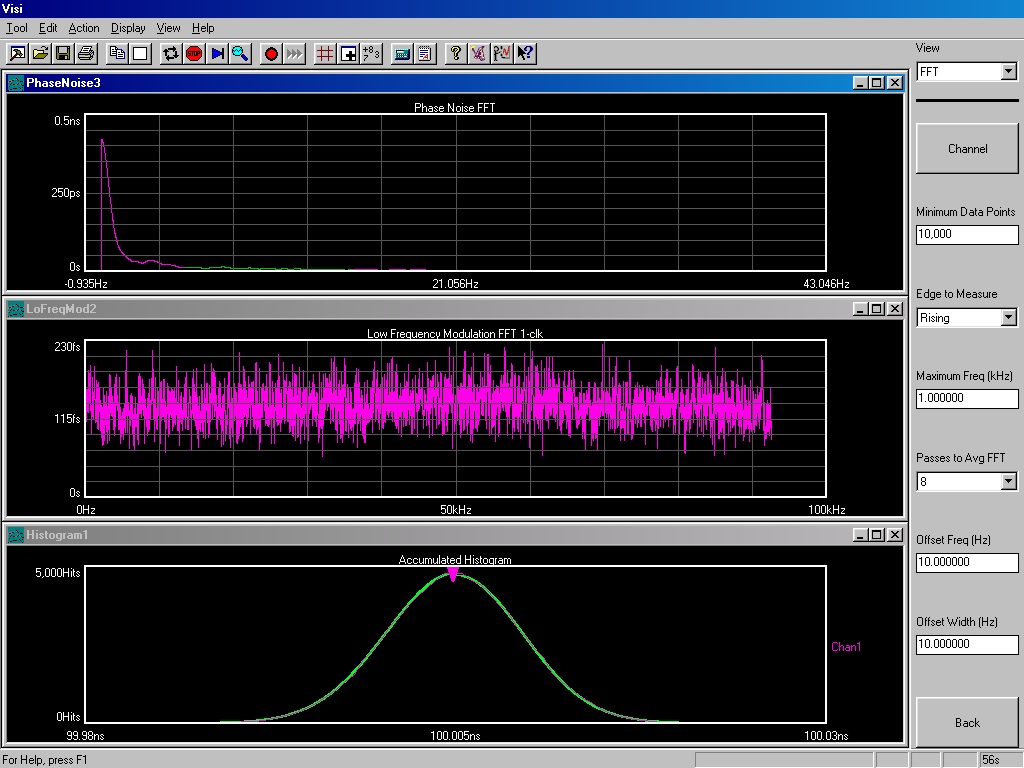

Niet geheel verrassend zien we nette scores die gelijkwaardig zijn aan de Hirschmann meetkabels. Dit zijn erg strakke scores die waarschijnlijk op de grens liggen van de kalibratie klok.
Ook hier geen gekke dingen, al lijkt er wel iets meer ‘overshoot’ ze zitten op de blokgolf als we het vergelijken met de Hirschmann en Audioquests. Of dat ‘hoorbaar’ is, is de vraag. Verder is de blokgolf vrij van ruis of andere vervorming en is de rise- en fall time mooi in verhouding.
Ixos 105 coax – 1 meter
Deze kabel is wel verrassend aangezien hij ontzettend goed meet. Maar dus niet heel lekker klinkt. Waar dat in zit, is de grote vraag. We zien absoluut geen gekke dingen. Alles lijkt dik in orde als we kijken naar de scores. Oftewel: perfecte meetkabel… maar niet zo perfect als digitale interlink.
| Cable | Average RMS Jitter | Phase Noise | Phase Noise 1-sigma | Low Freq Mod 1-sigma | Total Jitter | Price |

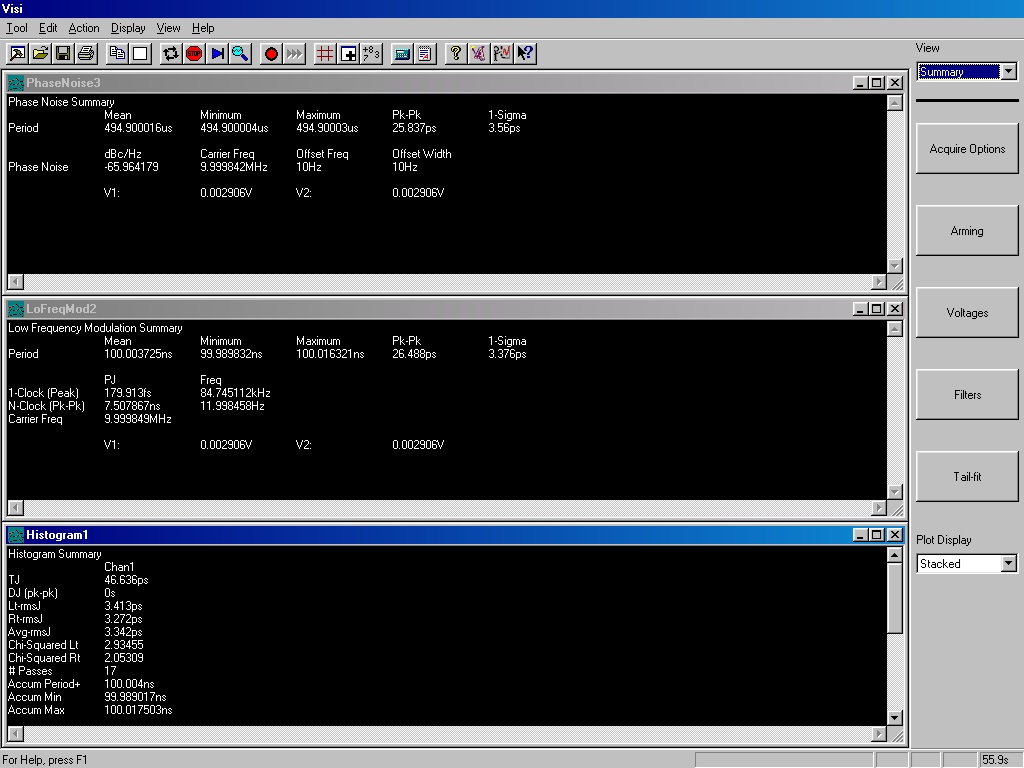

| Ixos 105 Coax – 1M | 3,342 ps | -65,964 dBc/Hz | 3,56 ps | 3,376 ps | 46,636 ps | ? |

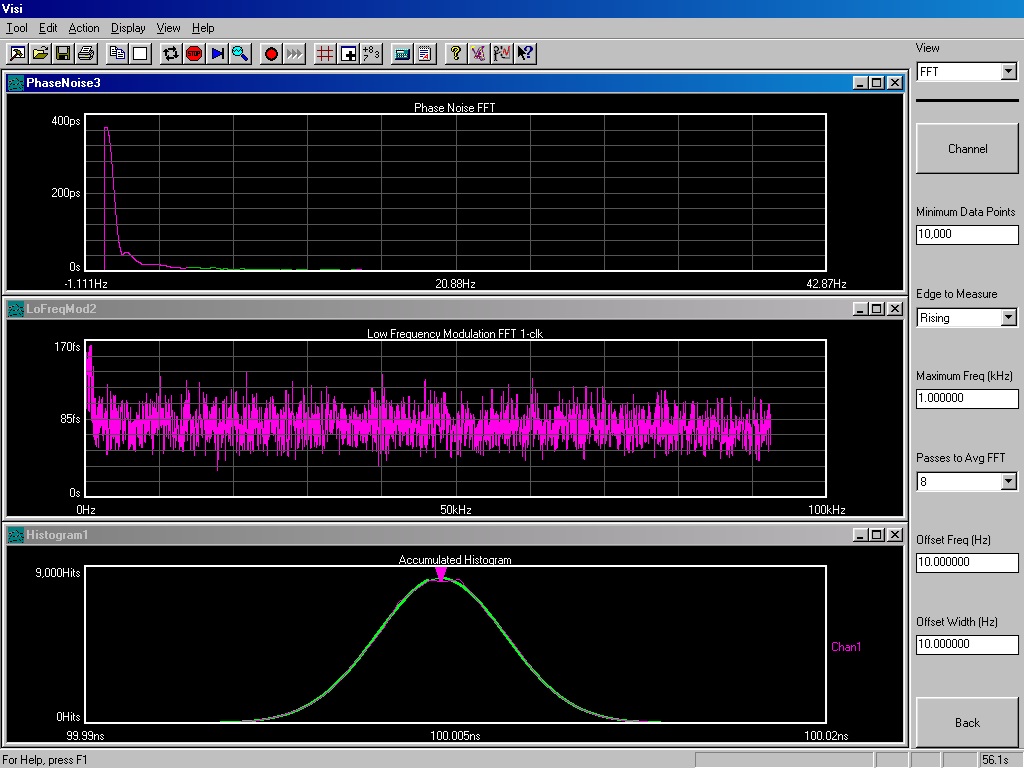

Ook hier keurige scores. Alles is netjes: geen ruis, geen overmatige overshoots en rise en fall time is perfect in balans.
Overzicht Wavecrest jitter-metingen
| Type
All coax have 2 BNC -> Coax adapter plugs! This has impact on performance.
|
Total Jitter | Average RMS Jitter | Phase Noise /10Hz offset / 10Hz width | Phase Noise 1-Sigma | Low Freq Modulation 1-Sigma |
| Hirshmann BNC 0,5M | 34.98 ps | 2,528 ps | -69,19 dBc/Hz | 2.627 ps | 2.54 ps |
| Albedo BNC – 1M | 102.30 ps | 7.331 ps | -58.621 dBc/Hz | 8.332 ps | 6.962 ps |
| Sommer BNC – 1M | 36.98 ps | 2.662 ps | -69.336 dBc/Hz | 2.789 ps | 2.657 ps |
| Audiomaat M-Way BNC | 175,471 ps | 12.762 ps | -54.84 dBc/Hz | 15.04 ps | 11.832 ps |
| Ixos 105 Coax – 1M | 46.636 ps | 3.342 ps | -65.964 dBc/Hz | 3.56 ps | 3.376 ps |
| Audioquest Forest – 1.5 M | 50.952 ps | 3.637 ps | -65.69 dBc/Hz | 3.793 ps | 3.676 ps |
| Audioquest Cinnamon – 1.5 M | 61.327 ps | 4.328 ps | -64.92 dBc/Hz | 4.205 ps | 4.346 ps |
| Audioquest Carbon – 1.5 M | 64.329 ps | 4.6 ps | -64.132 dBc/Hz | 4.339 ps | 4.339 ps |
| Audioquest Diamond DBS – 1.5 M | 69.669 ps | 4.912 ps | -62.82 dBc/Hz | 5.301 ps | 5.068 ps |
| Audioquest Diamond no DBS – 1.5 M | 67.035 ps | 4.735 ps | -63.08 dBc/Hz | 4.842 ps | 4.79 ps |

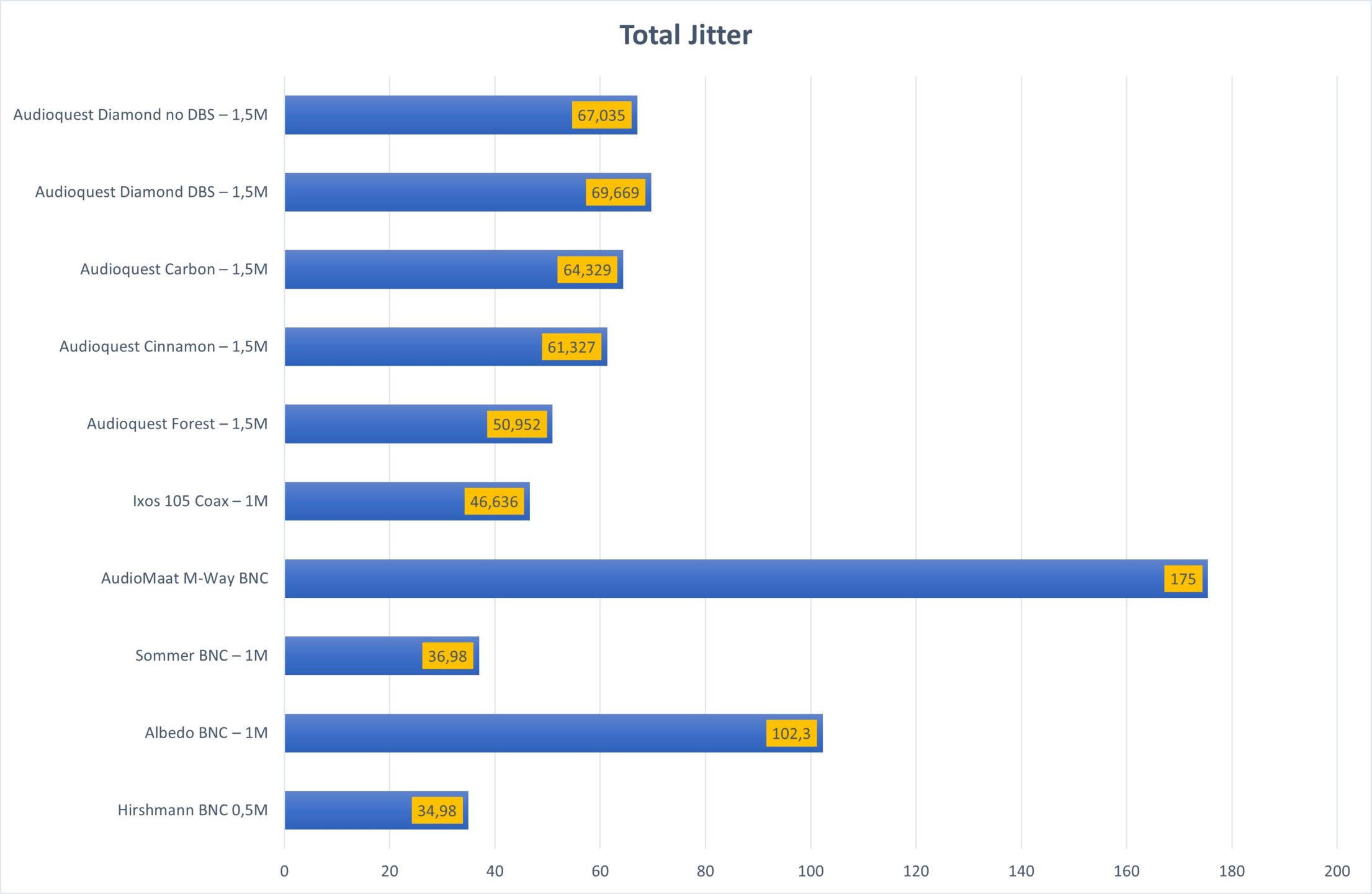

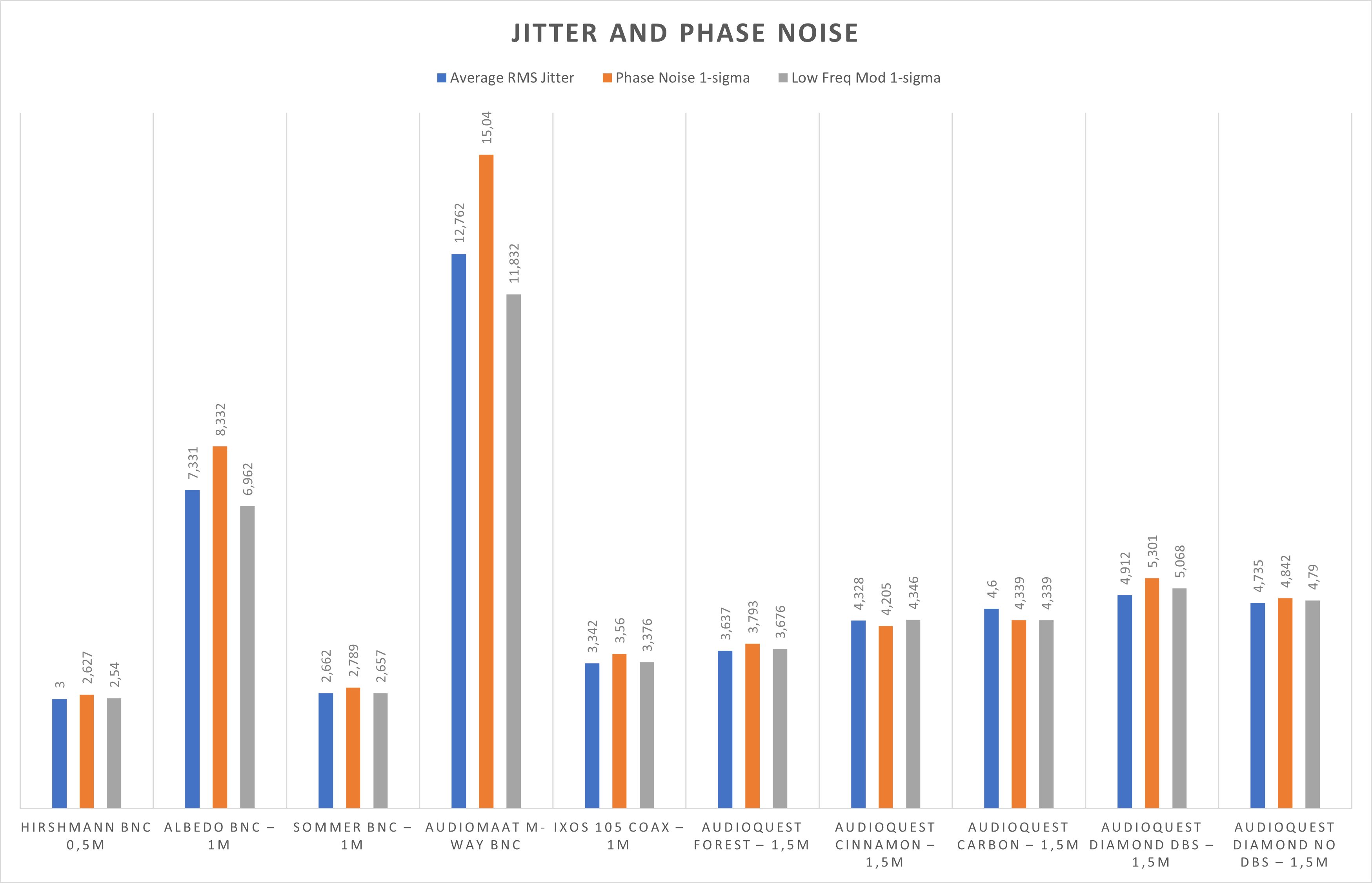

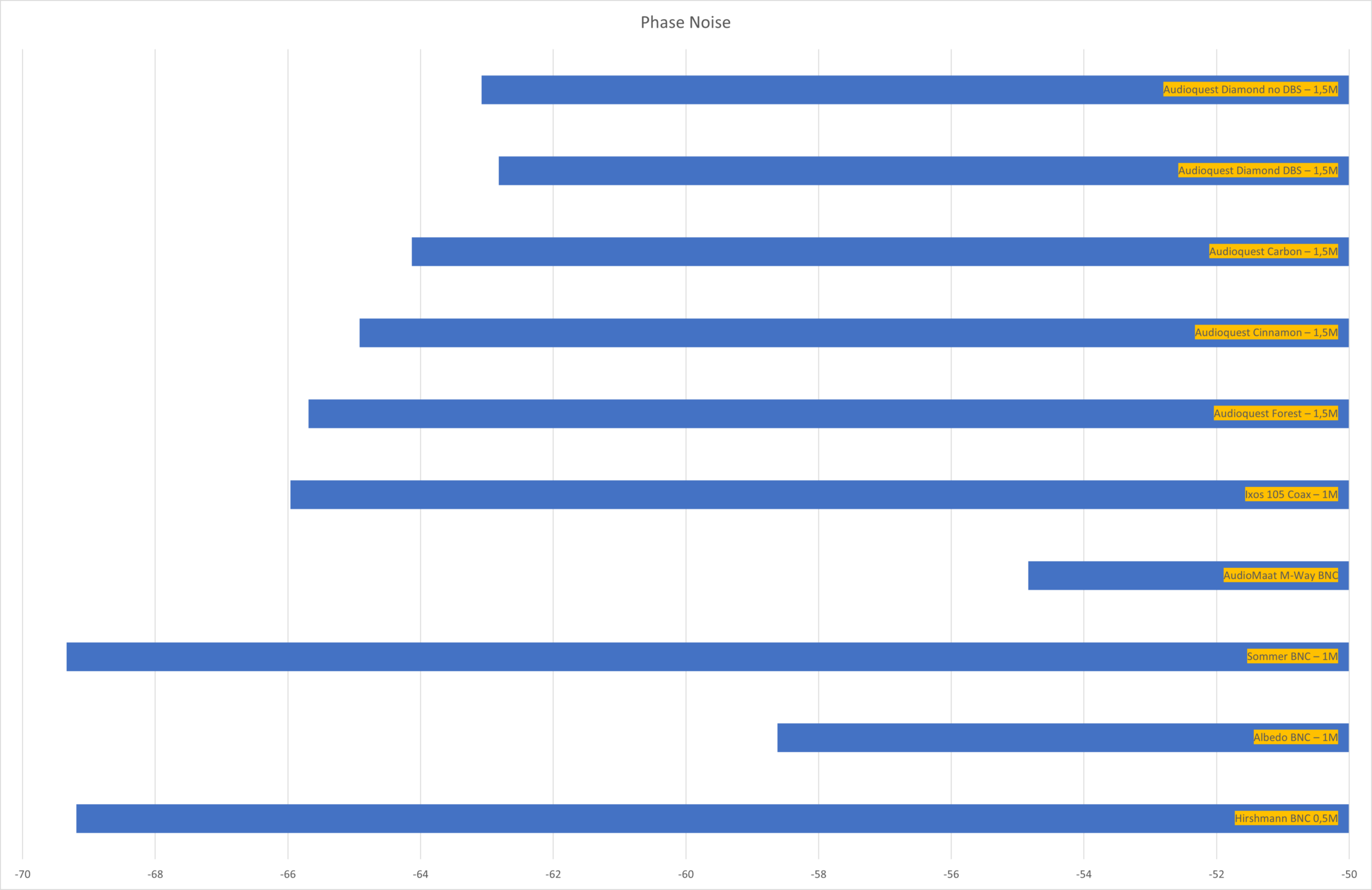

Overzicht in grafiekvorm
U ziet dat het gros van de Audioquest kabels bij elkaar ligt op gebied van jitter en phase noise. Dat betekent dat de kabels weinig tot geen invloed hebben op jitter. Technisch zit het dus wel goed. Al vinden we het wel apart dat hoe duurder de kabel, hoe hoger de jitter. Al gaat het maar om 2ps totaal; het is reproduceerbaar en dus constant.
De Albedo en Audiomaat Mway schieten in negatieve zin er bovenuit. Dit zijn dan ook géén coaxiale kabels. De Albedo is een twisted pair kabel en de Audiomaat is gewoon een soort lampdraad: de aders liggen parallel aan elkaar. Dat gaat dus helemaal mis, zoals u ziet. De jitter neemt enorm toe: niet best.
Kabeleigenschappen Audioquest coax interlinks

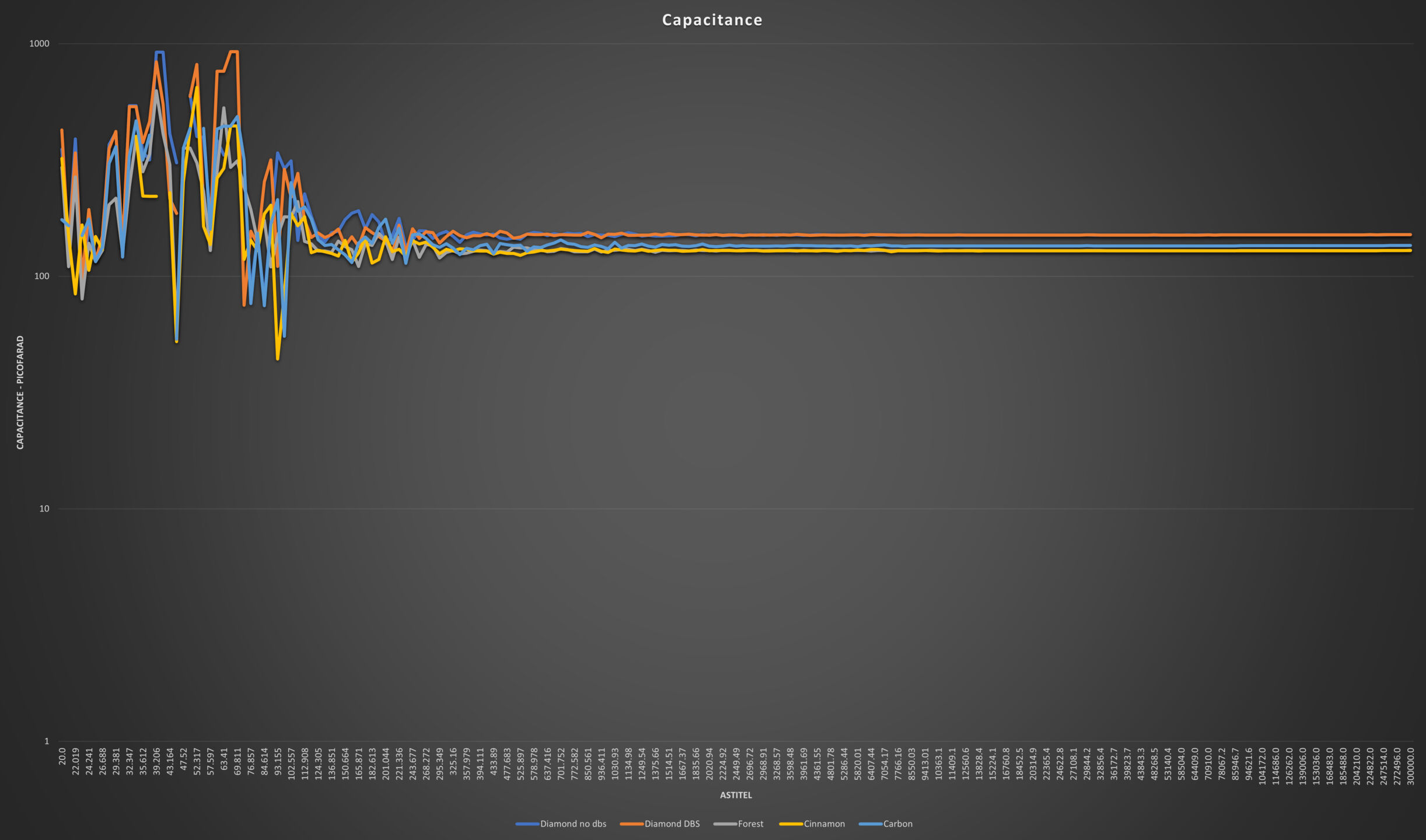

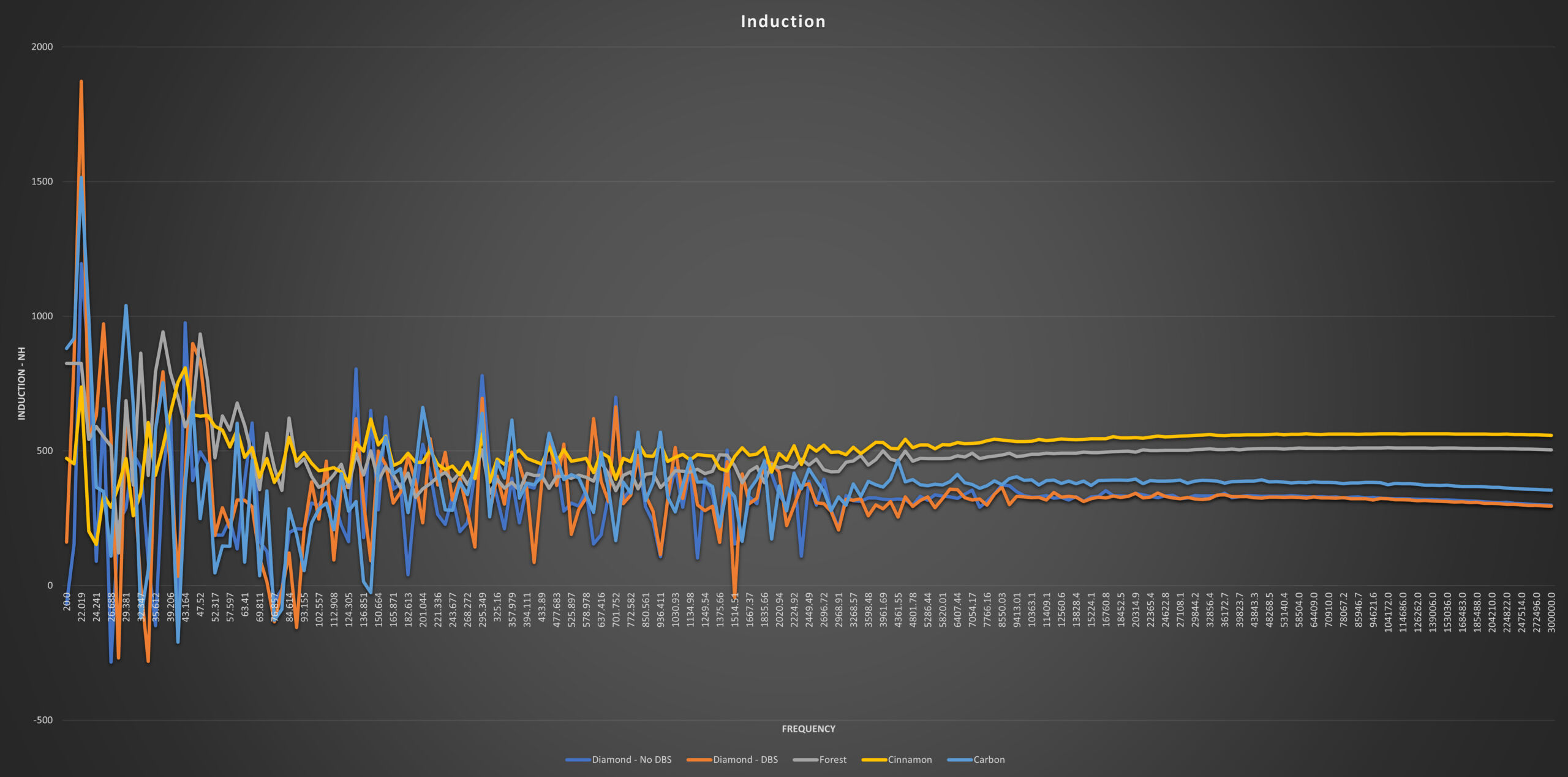

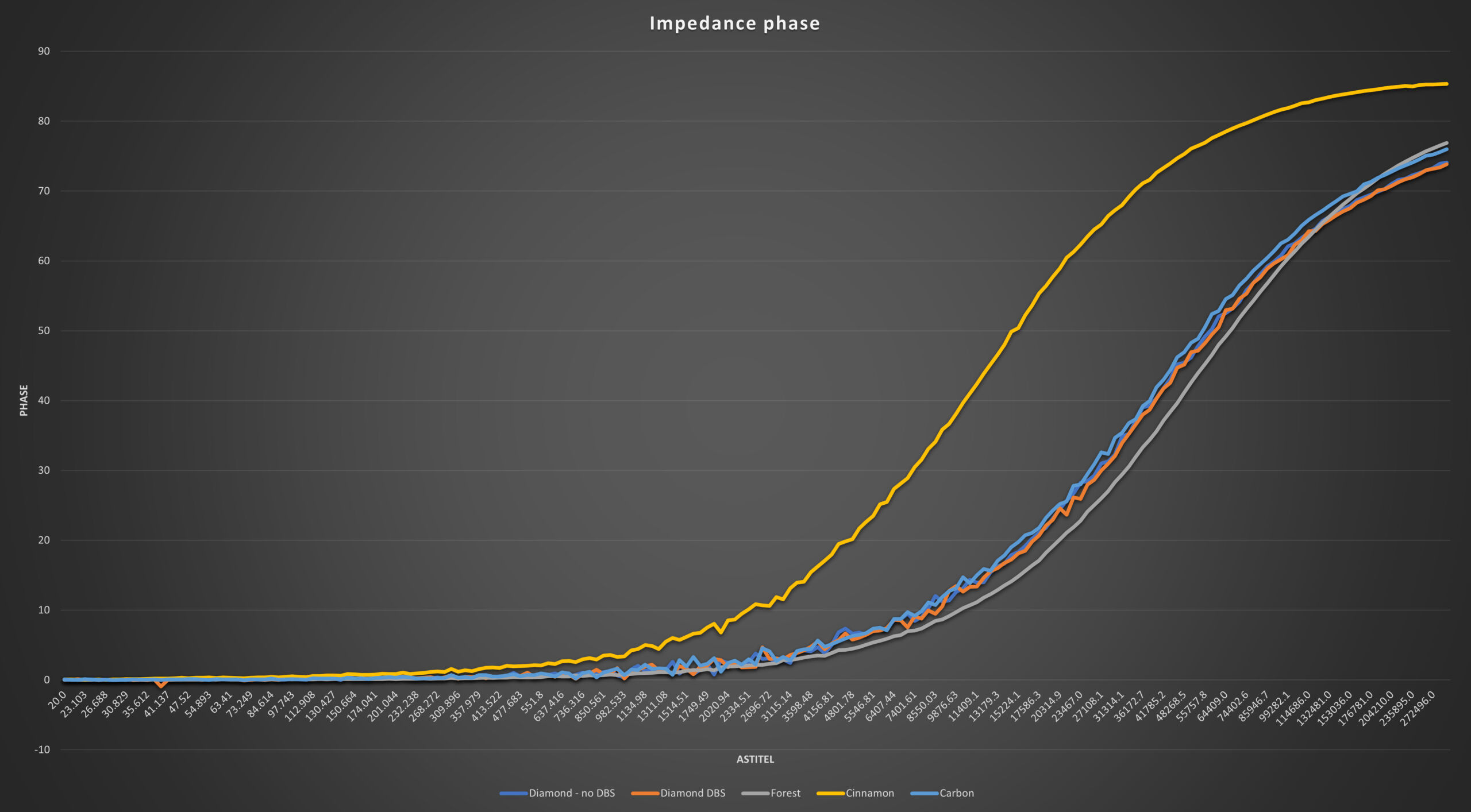

We hebben voor uw – en onze – beeldvorming alle audioquest kabels aan de LCR gekoppeld. De reden dat we alleen AQ hebben gepakt, is dat de lengtes gelijk zijn. Lengte heeft invloed op de metingen.
U ziet dat er verschillen meetbaar zijn en dat deze soms ook terug te zien zijn in de andere metingen. Denk aan capaciteitsverschillen.

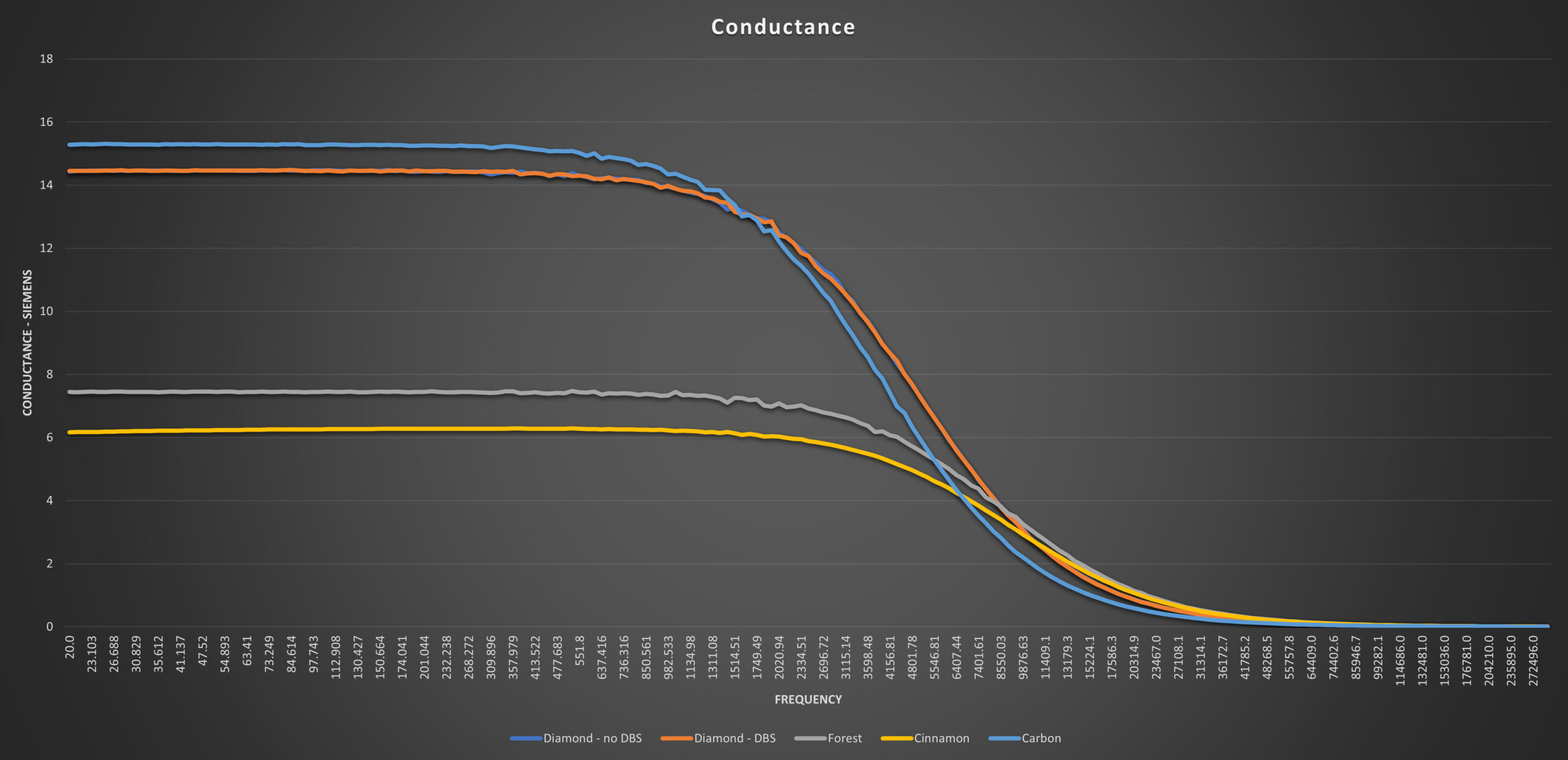

Het is opvallend dat de Forest een hogere geleiding heeft dan de Cinnamon. En de Carbon ook weer boven de Diamond uitgaat. De Cinnamon reageert ook gek op de impedance / phase test. Nu is dat niet direct te koppelen aan de ‘gekke focus’, aangezien het hier niet om analoog signaal gaat, maar het is wel opvallend.

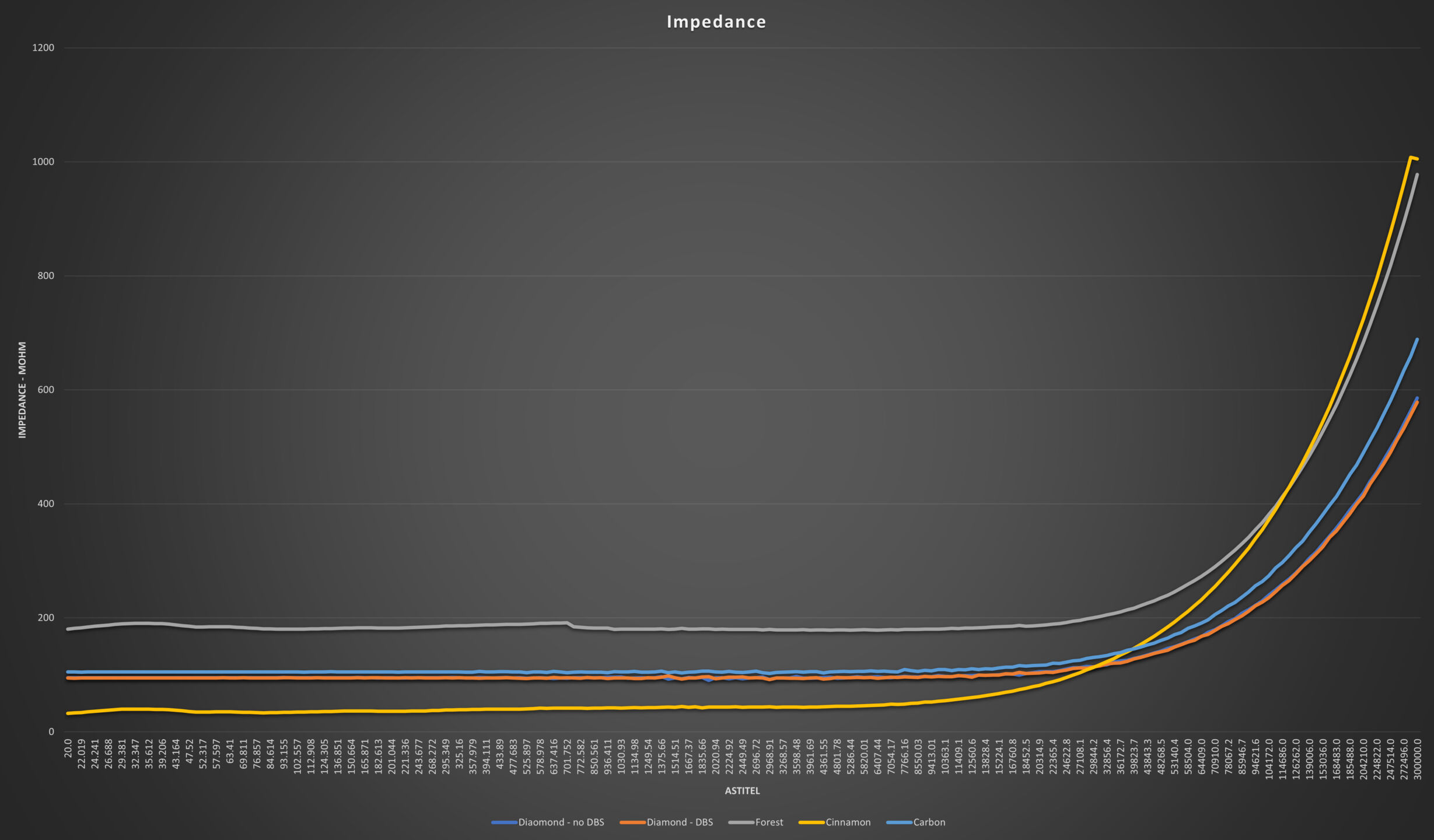

Op gebied van impedantie zien we dat de Diamond en Carbon dicht bij elkaar liggen. Forest ligt wat hoger en Cinnamon relatief weer heel laag. Weet dat we het over mOhms hebben; praktisch niets dus. Al loopt het bij 10 MHz wel op natuurlijk; impedantie is frequentie-afhankelijk.
Meer dan jitter?
Dat er meer speelt dan puur jitter, laten onze luistertests zien. Hoewel de Ixos 105 goed scoort, klinkt hij minder prettig dan de Sommer BNC en Audioquest Forest. En waar de Forest héél erg fijn speelt, brengt de Audioquest Diamond weer iets meer rust en voelt het totaalplaatje completer…
De luistertest laat echter ook horen dat de Audiomaat gewoon te ver doorschiet in jitter. De kabel is ook niet afgeschermd en houdt zich niet aan de standaarden… er zijn dus wel grenzen. En die laat de Wavecrest zien…
