Ruismetingen voeding
Inhoud
We meten eerst de ruis die de adapters terug sturen naar het lichtnet. Dit zal niet direct invloed hebben op de weergave, maar kan wel potentieel andere apparaten storen. Let goed op de baseline meting. Om alles muisstil te krijgen, hebben we eigenlijk een afgeschermde tent nodig die RF compleet blokkeert. Die hebben we niet, waardoor de meting niet 100% schoon is. We kunnen echter nog steeds goed verschillen zien.

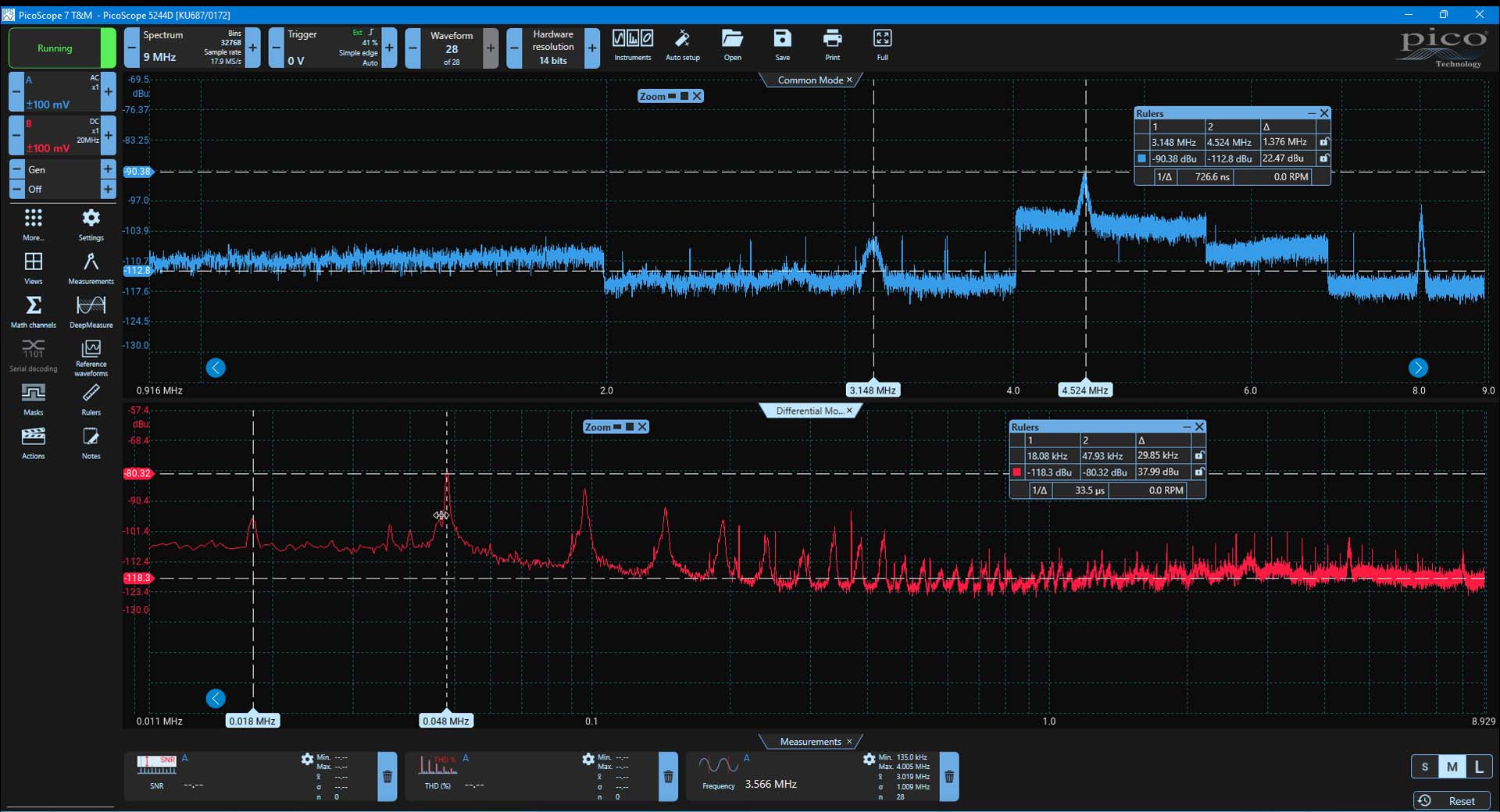

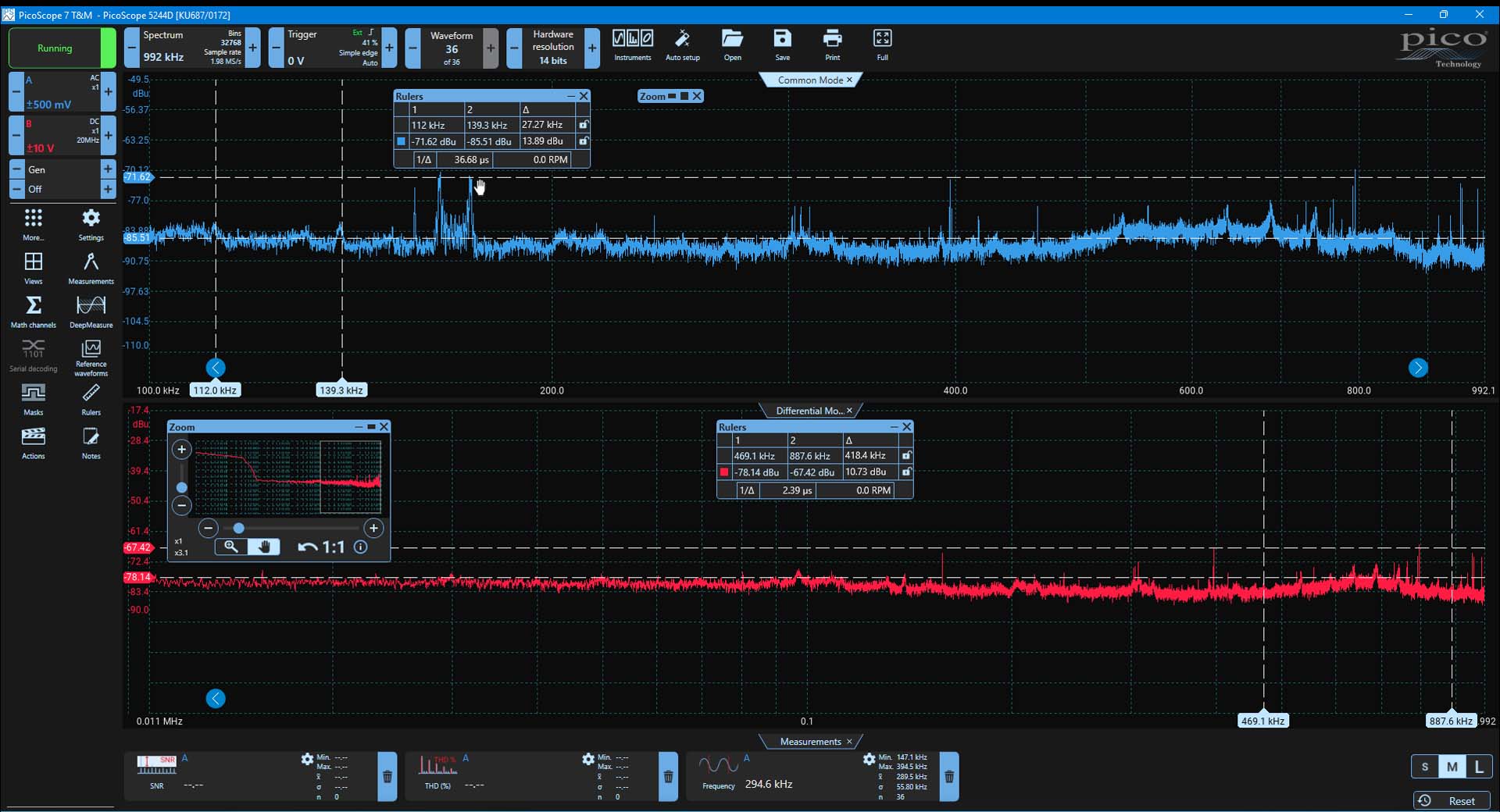

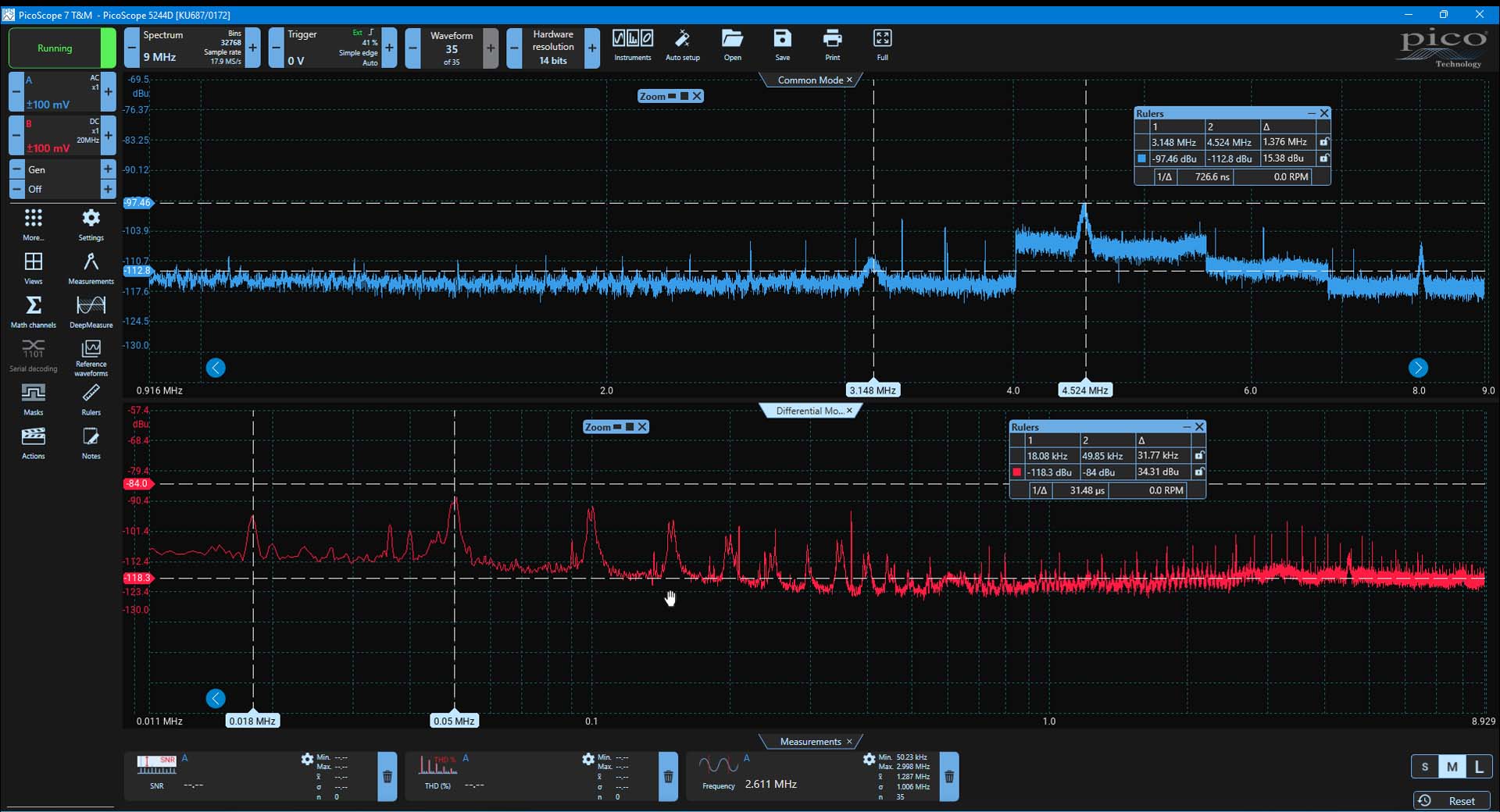

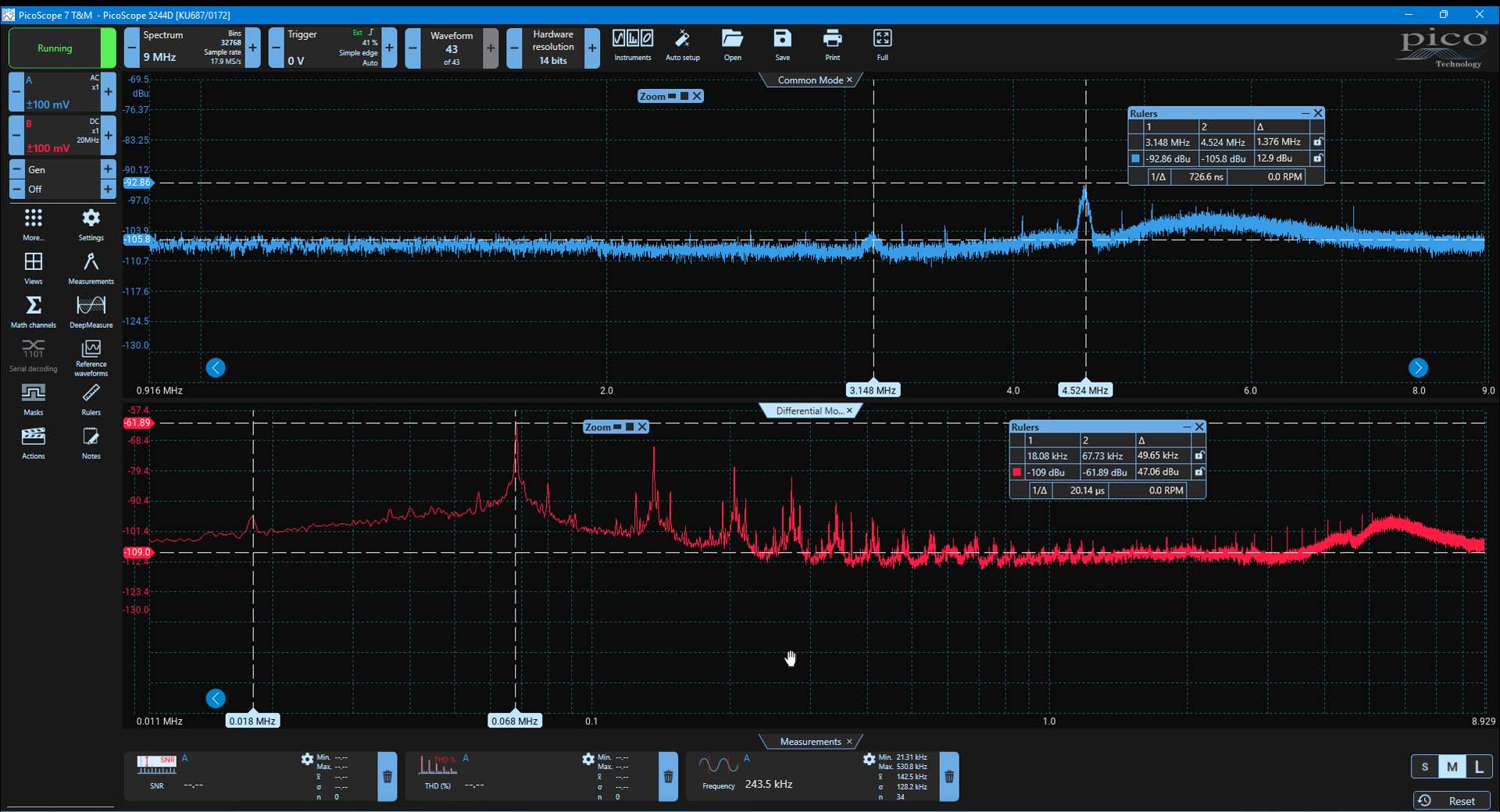

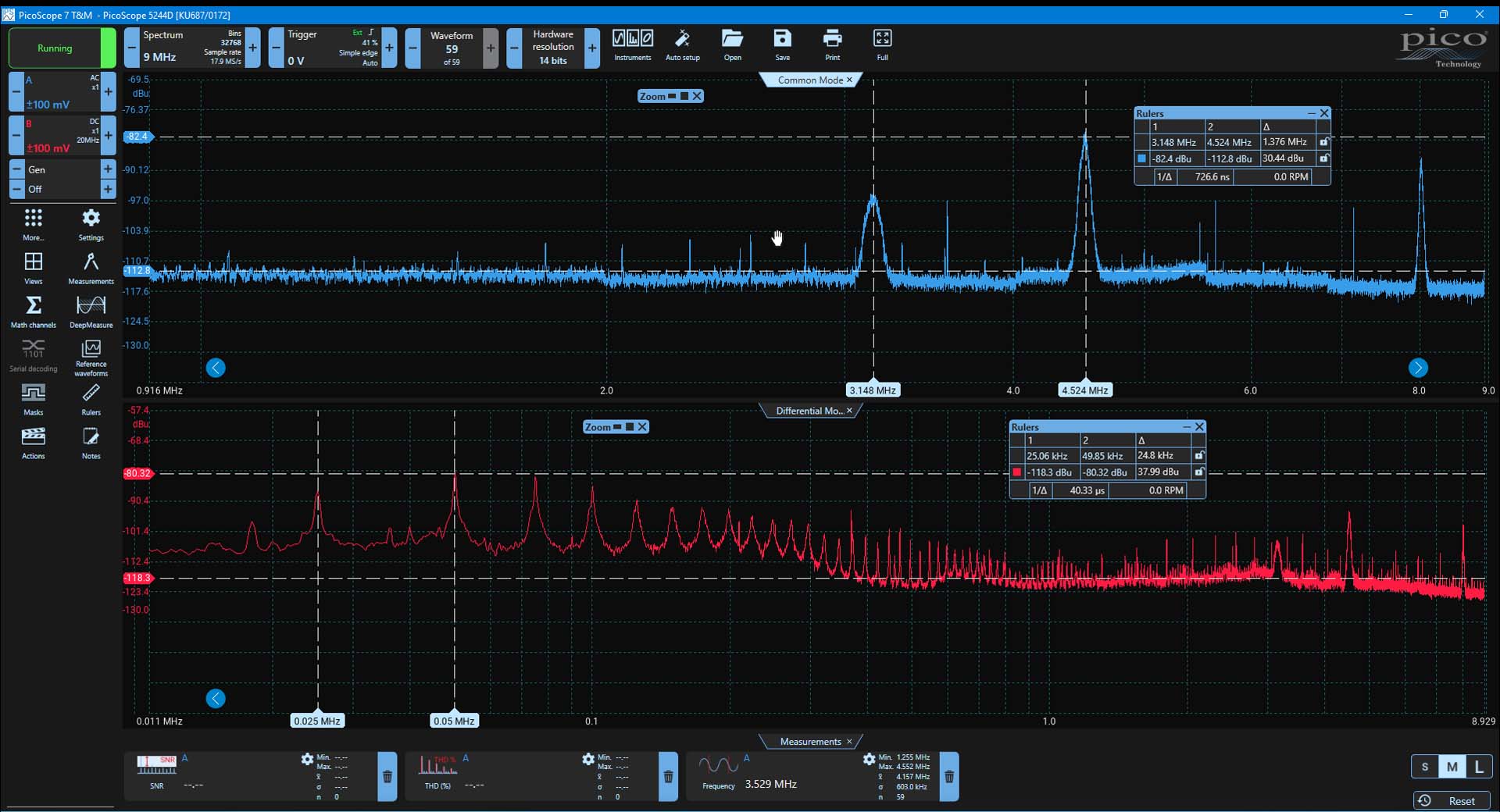

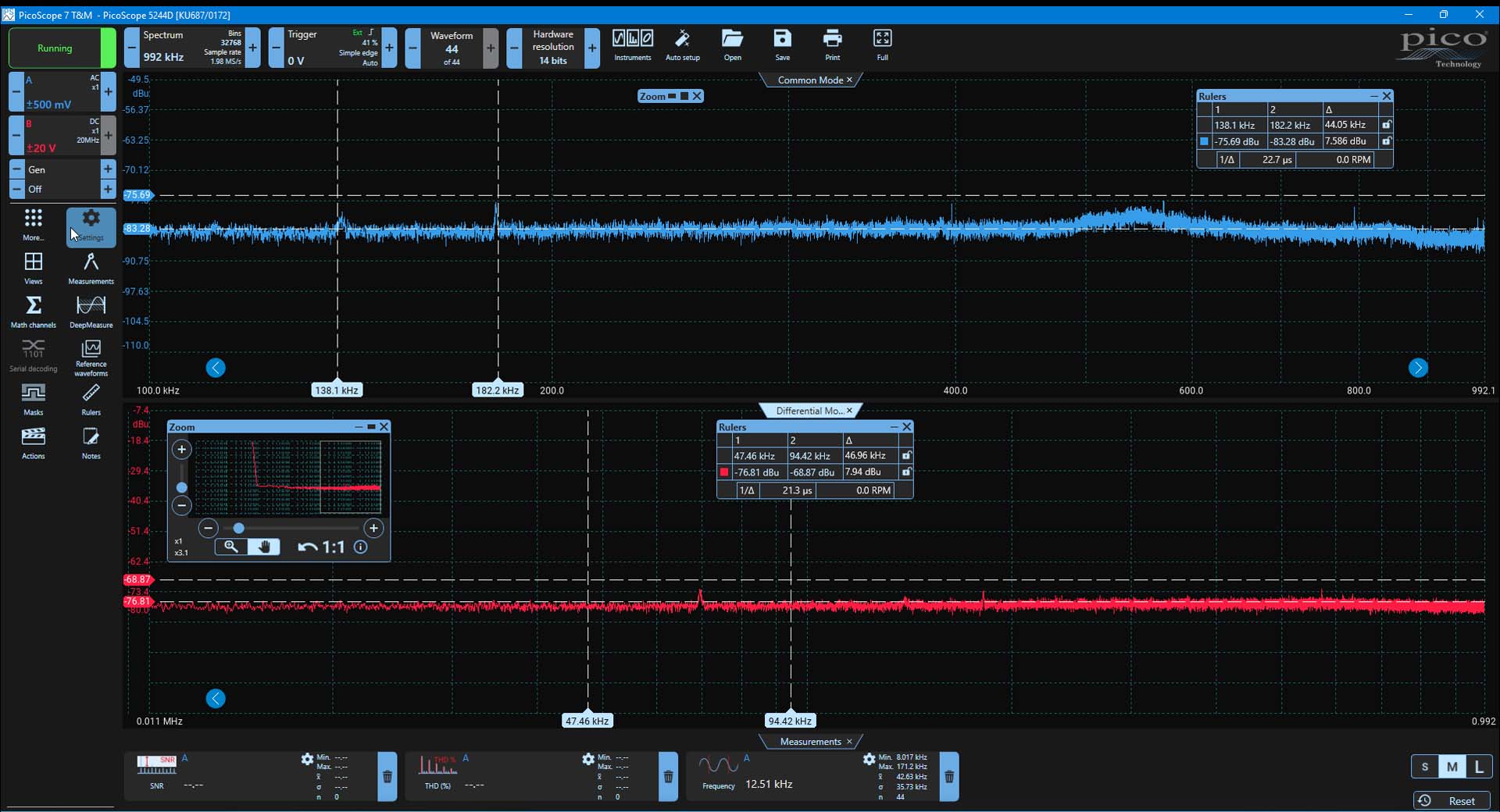

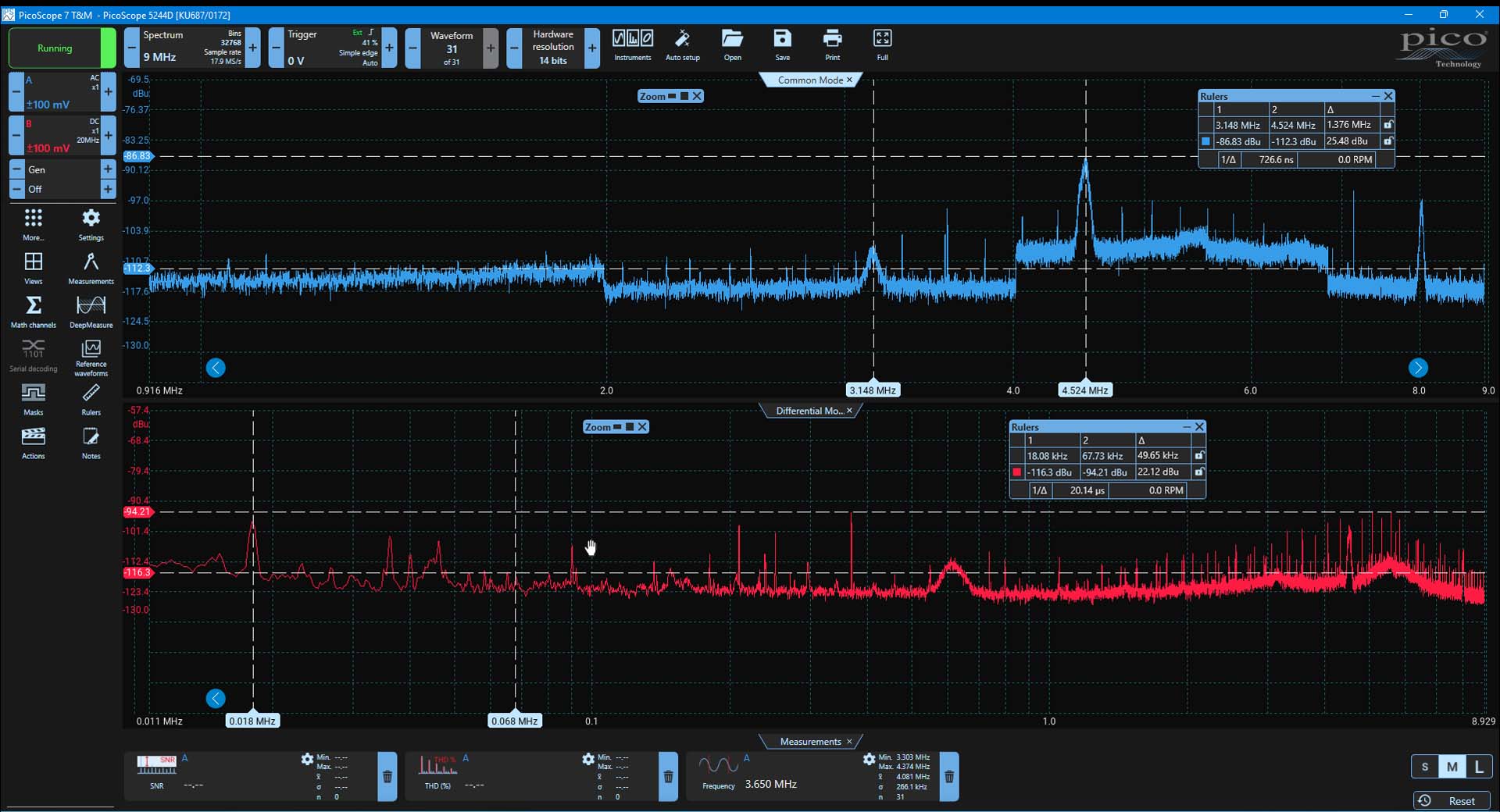

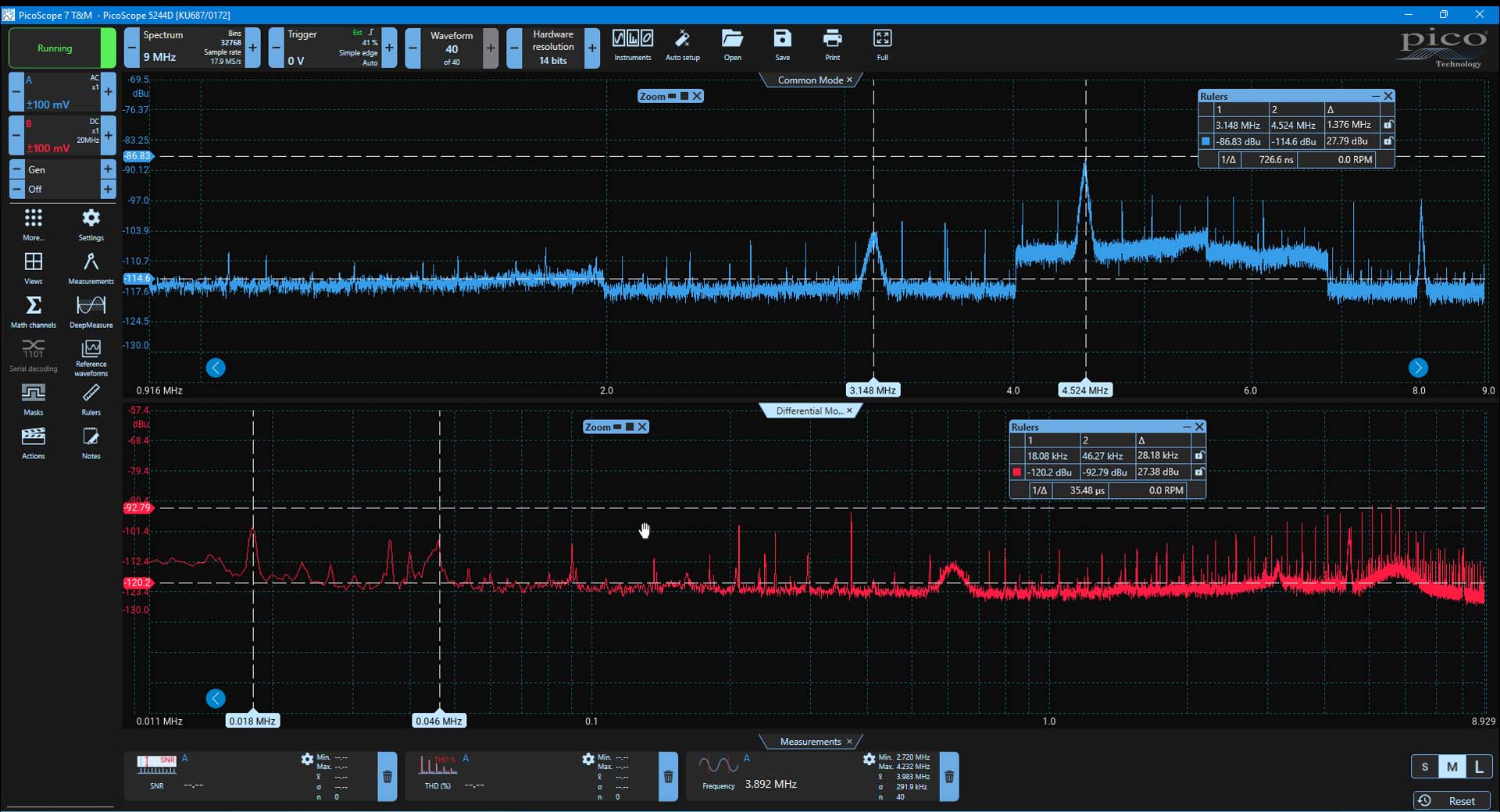

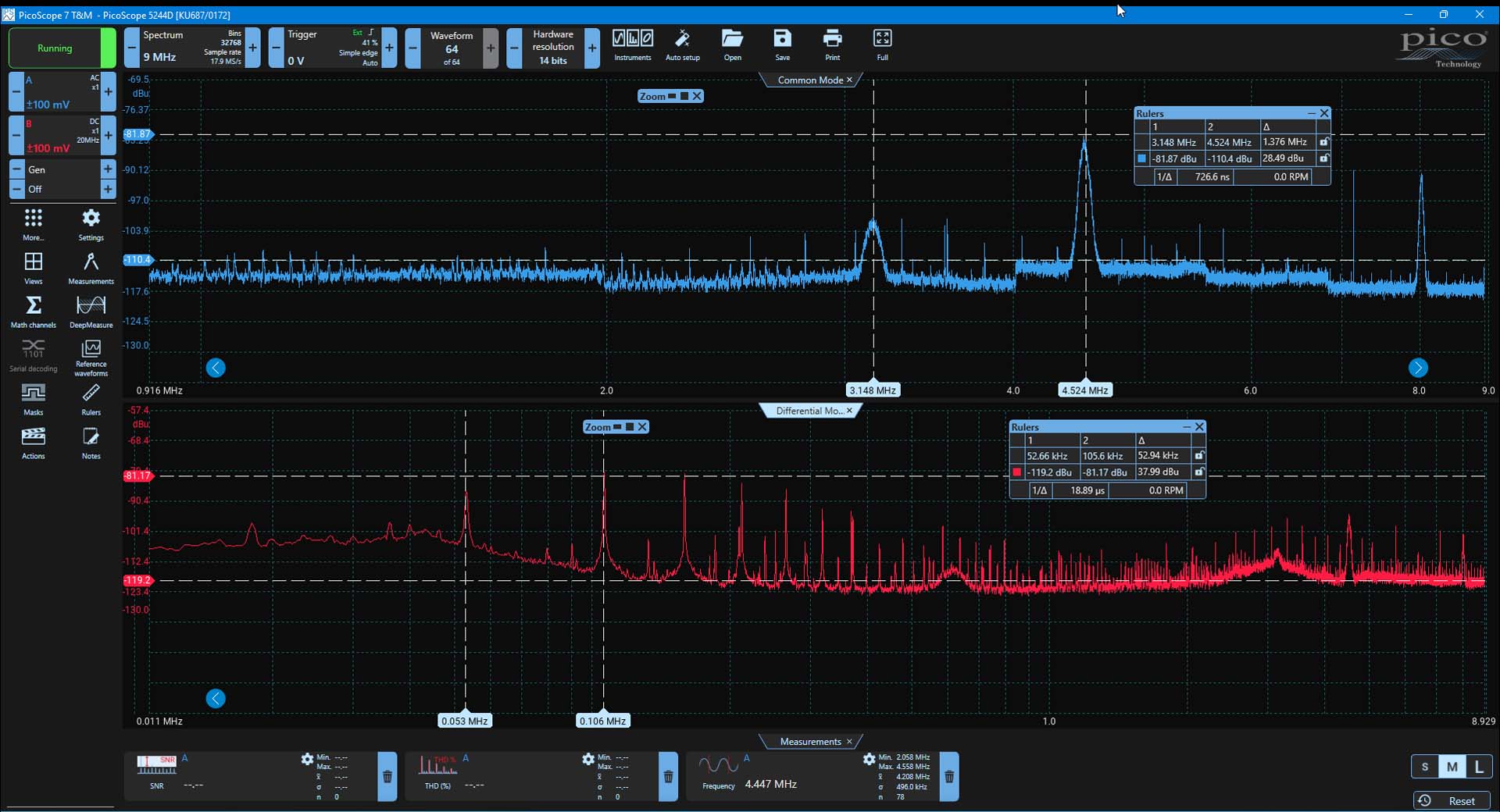

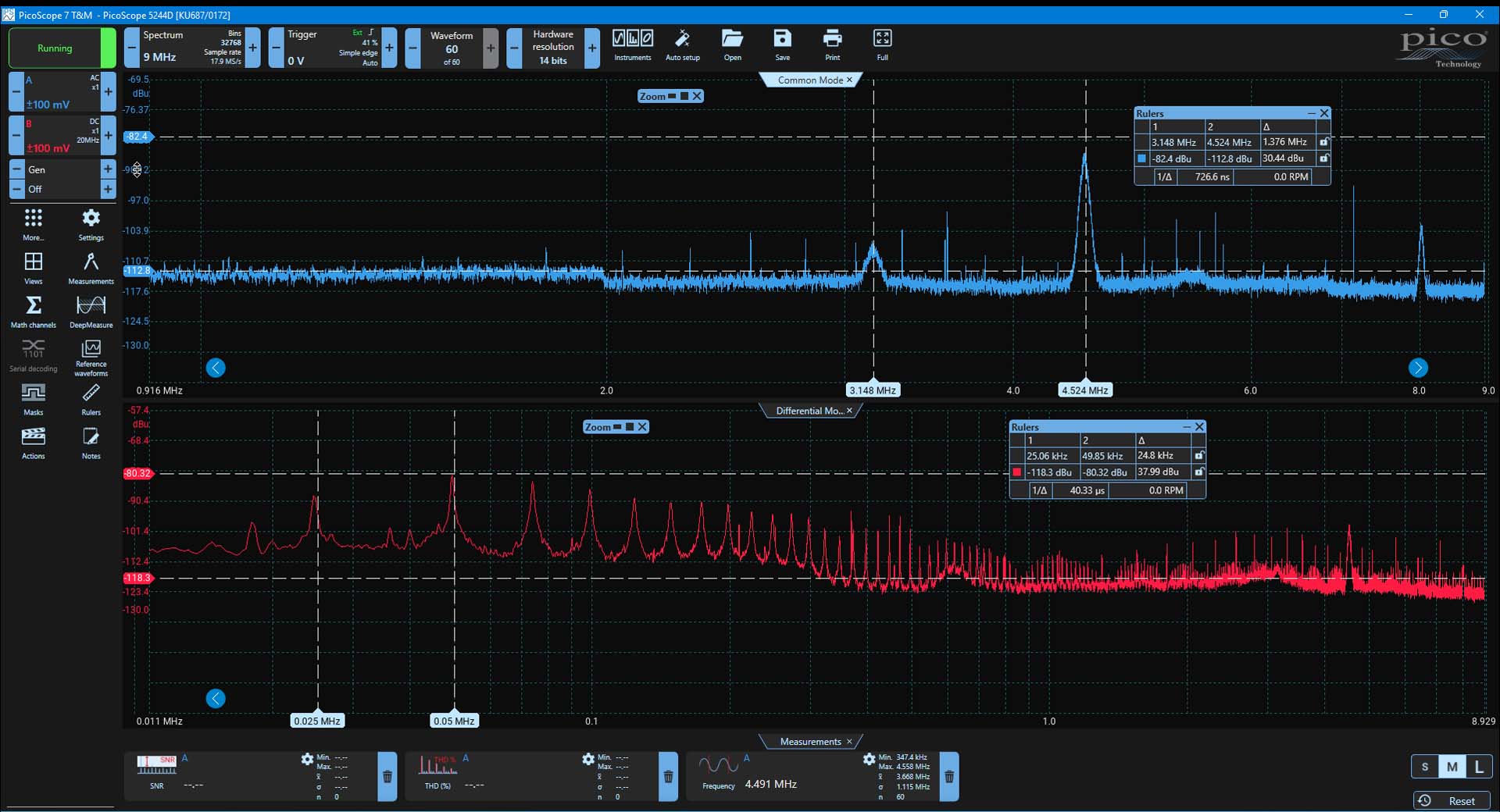

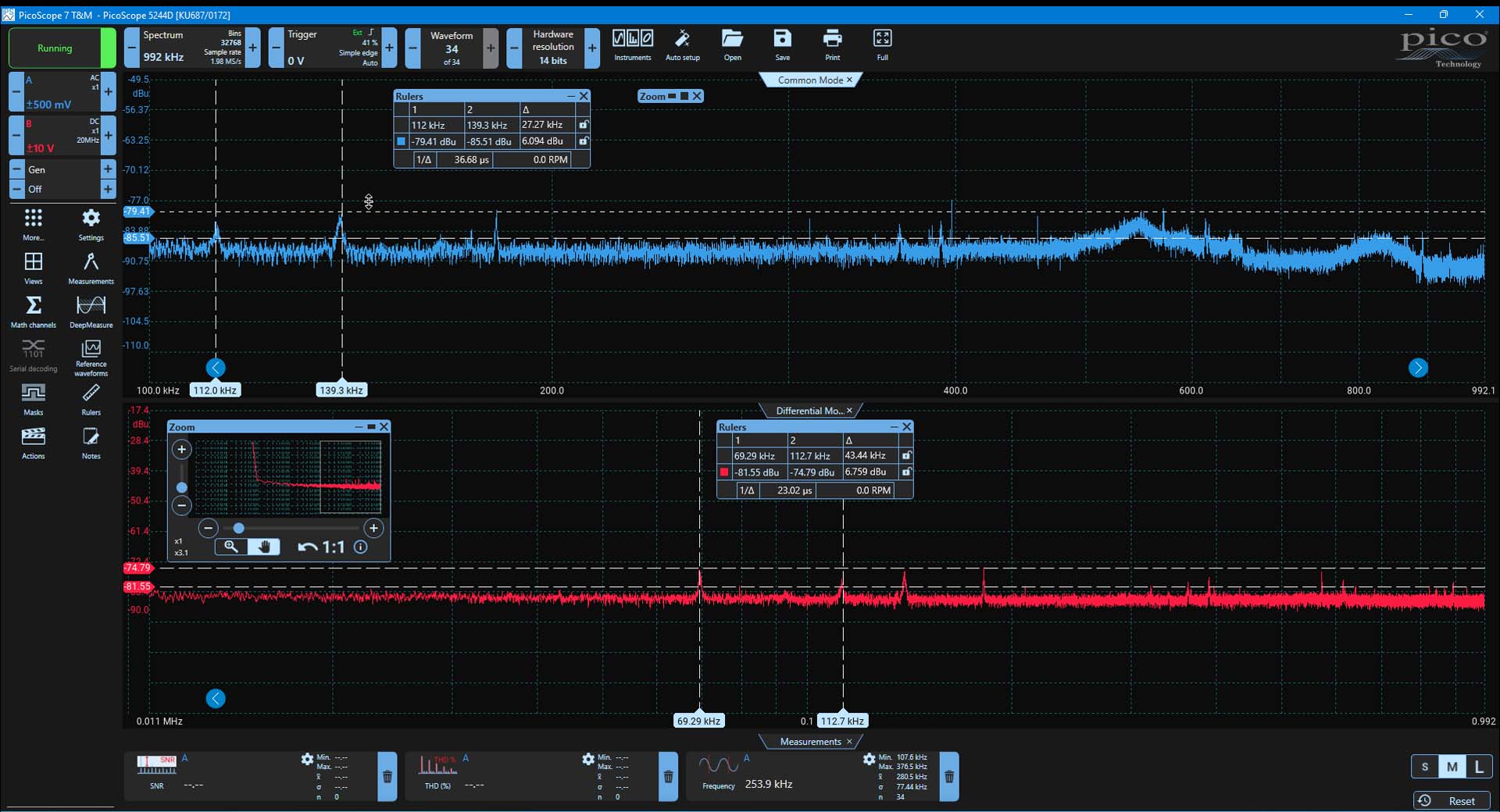

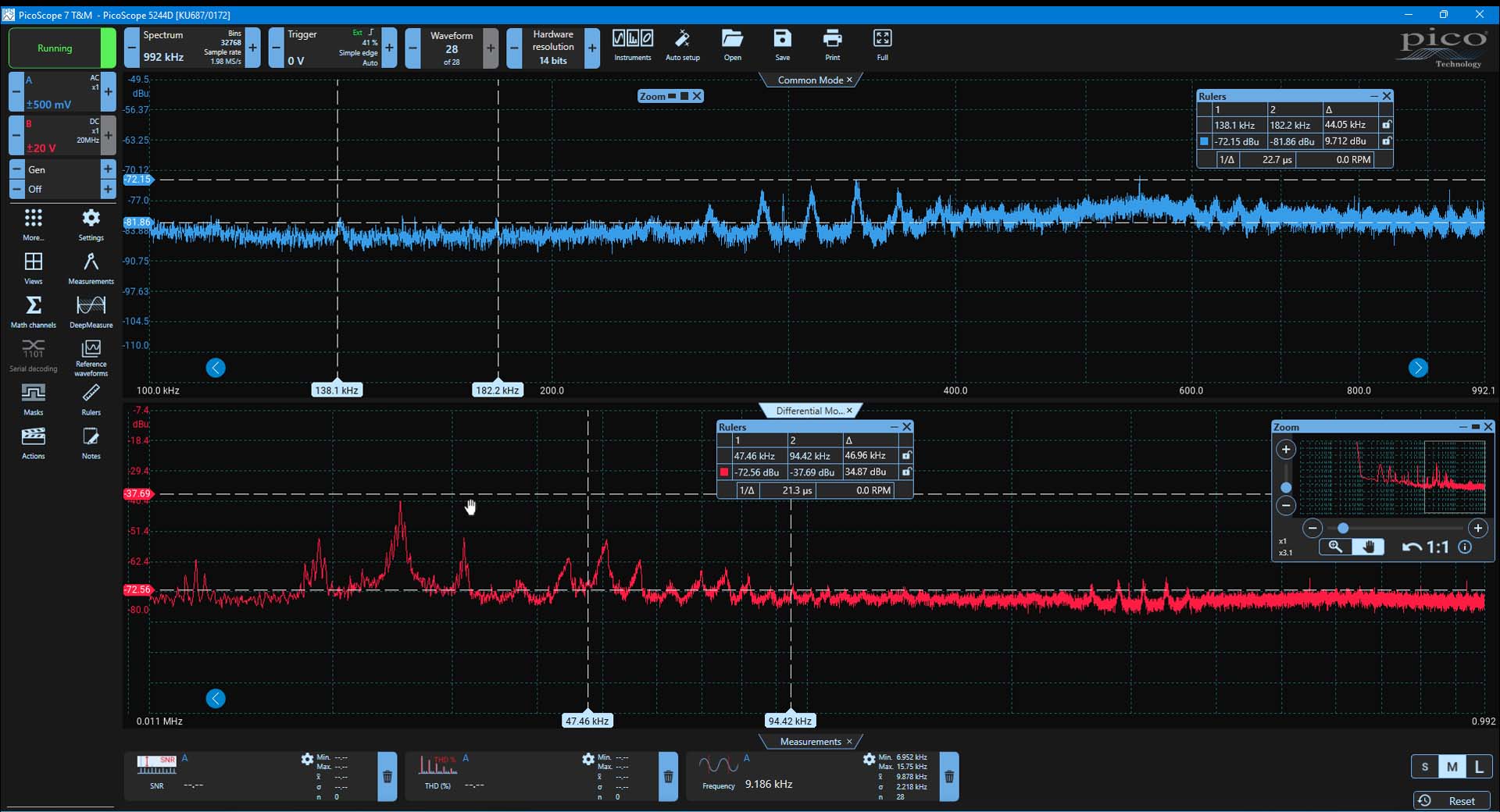

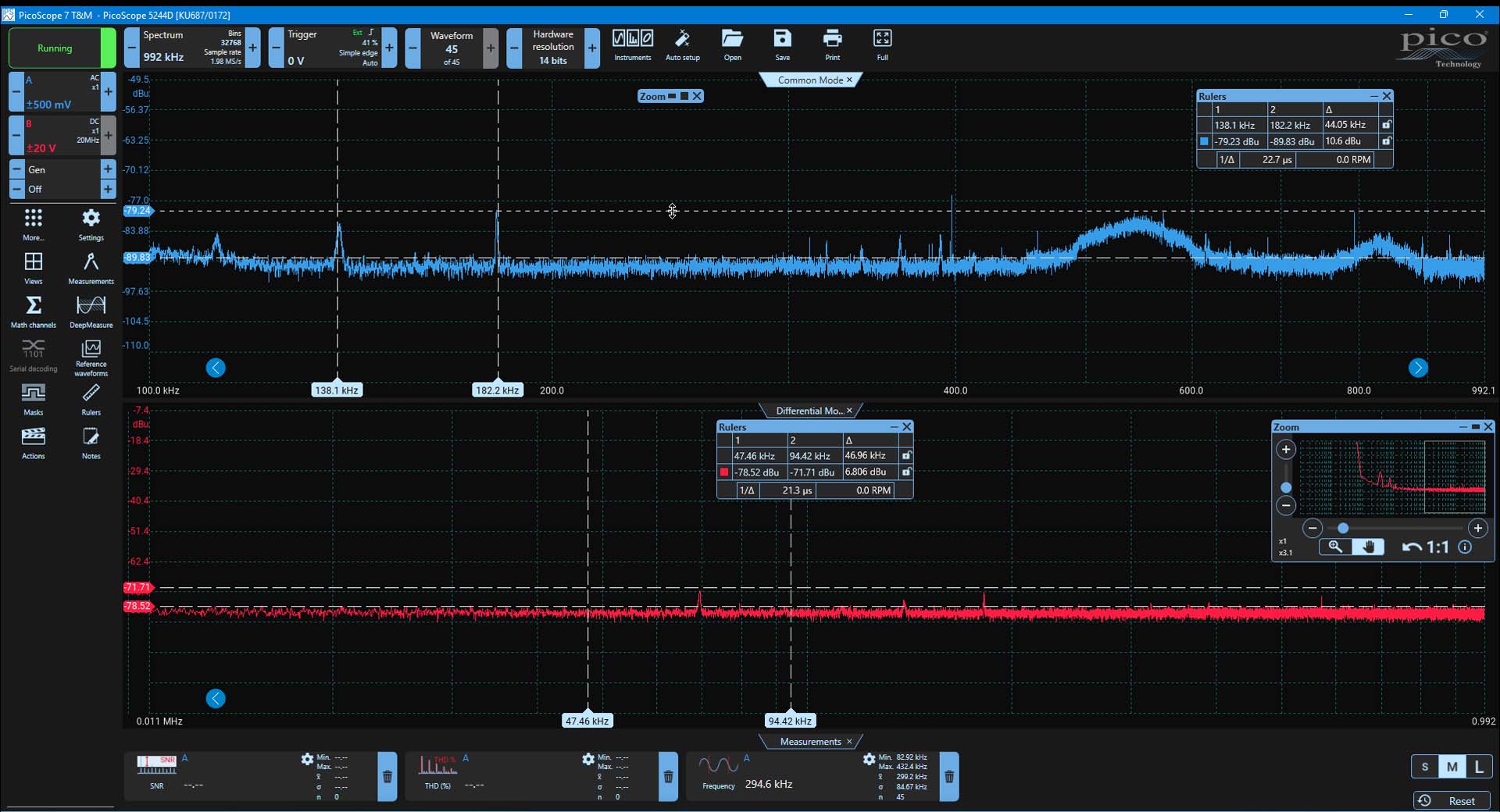

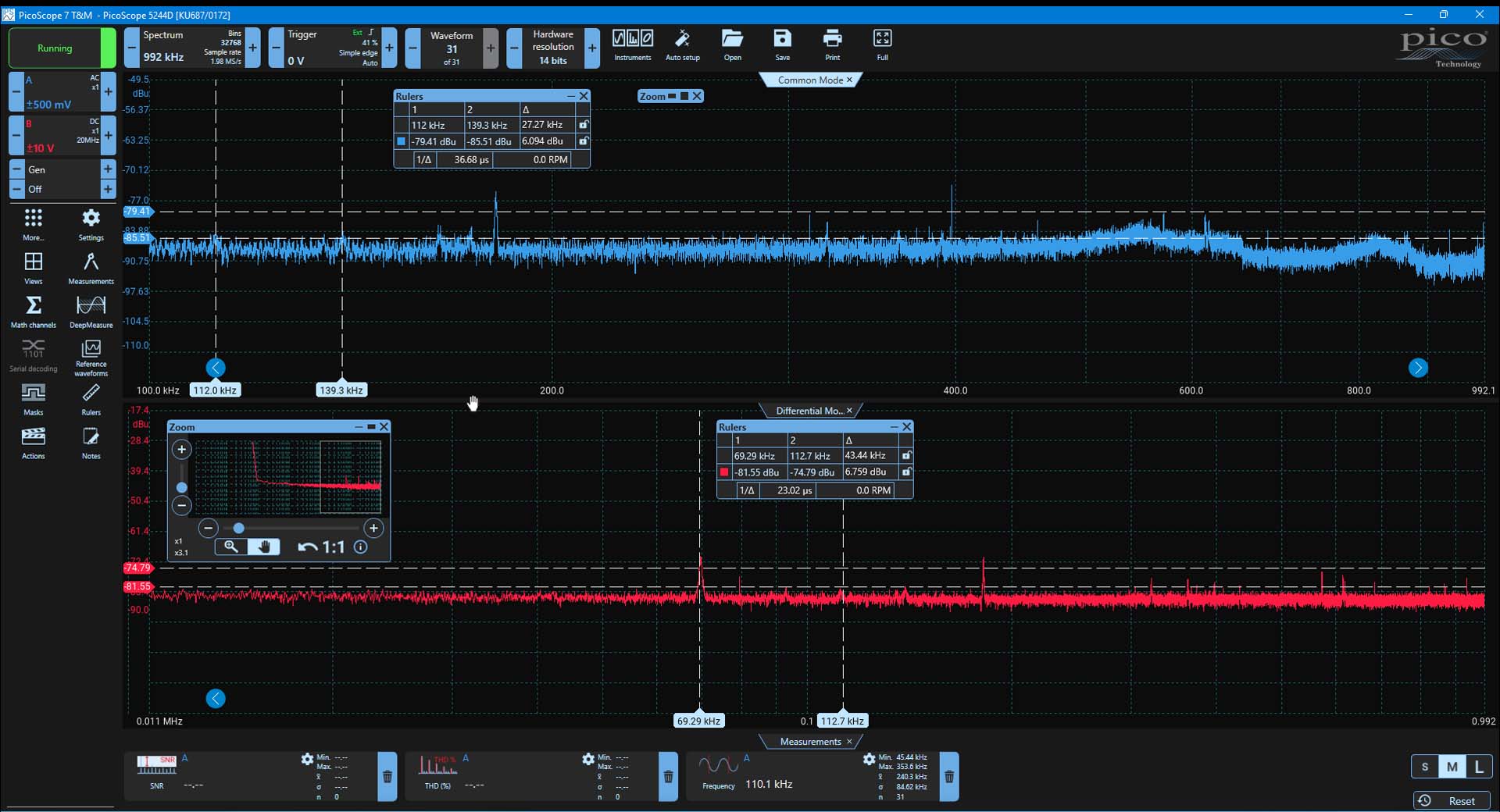

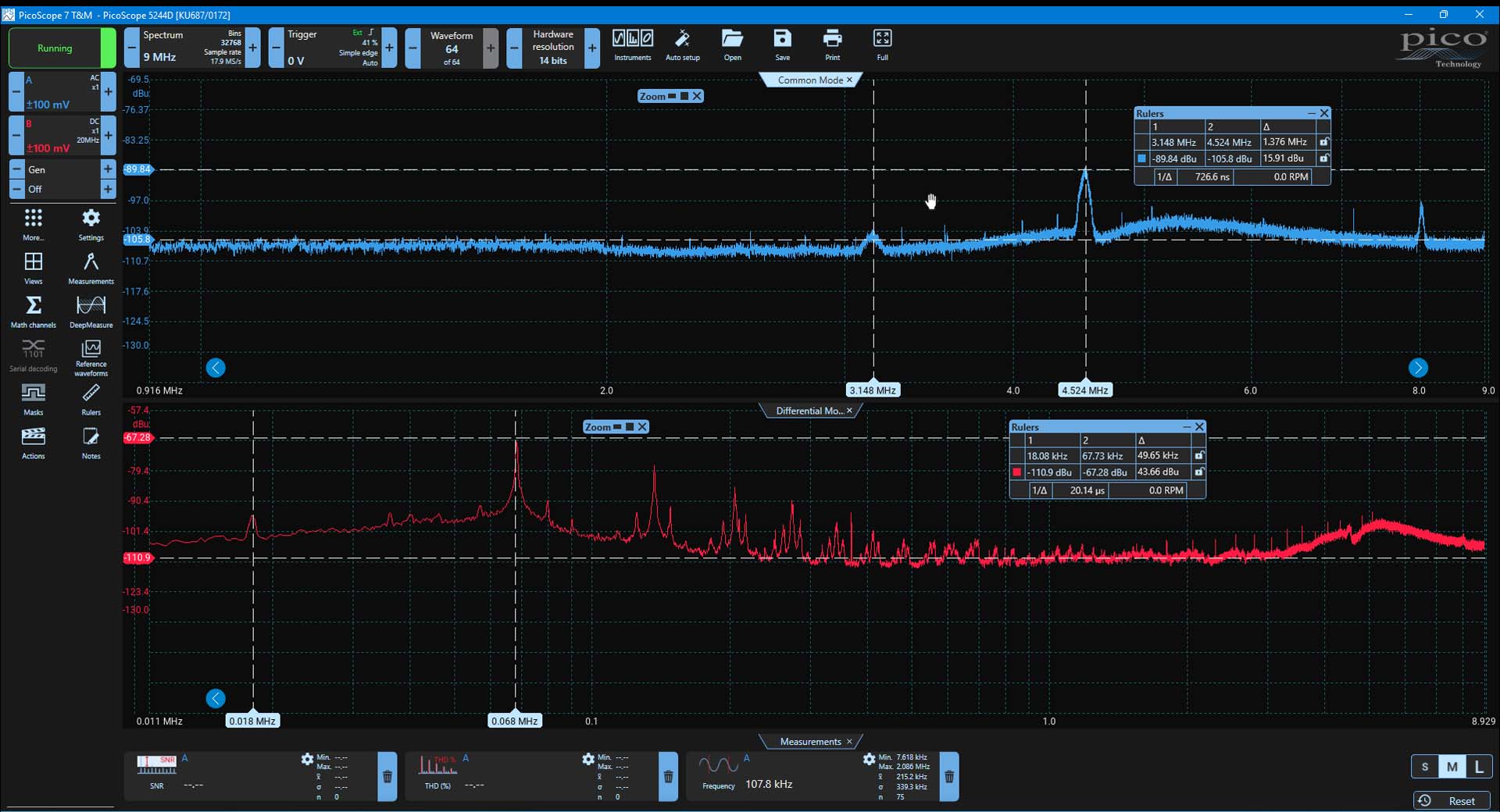

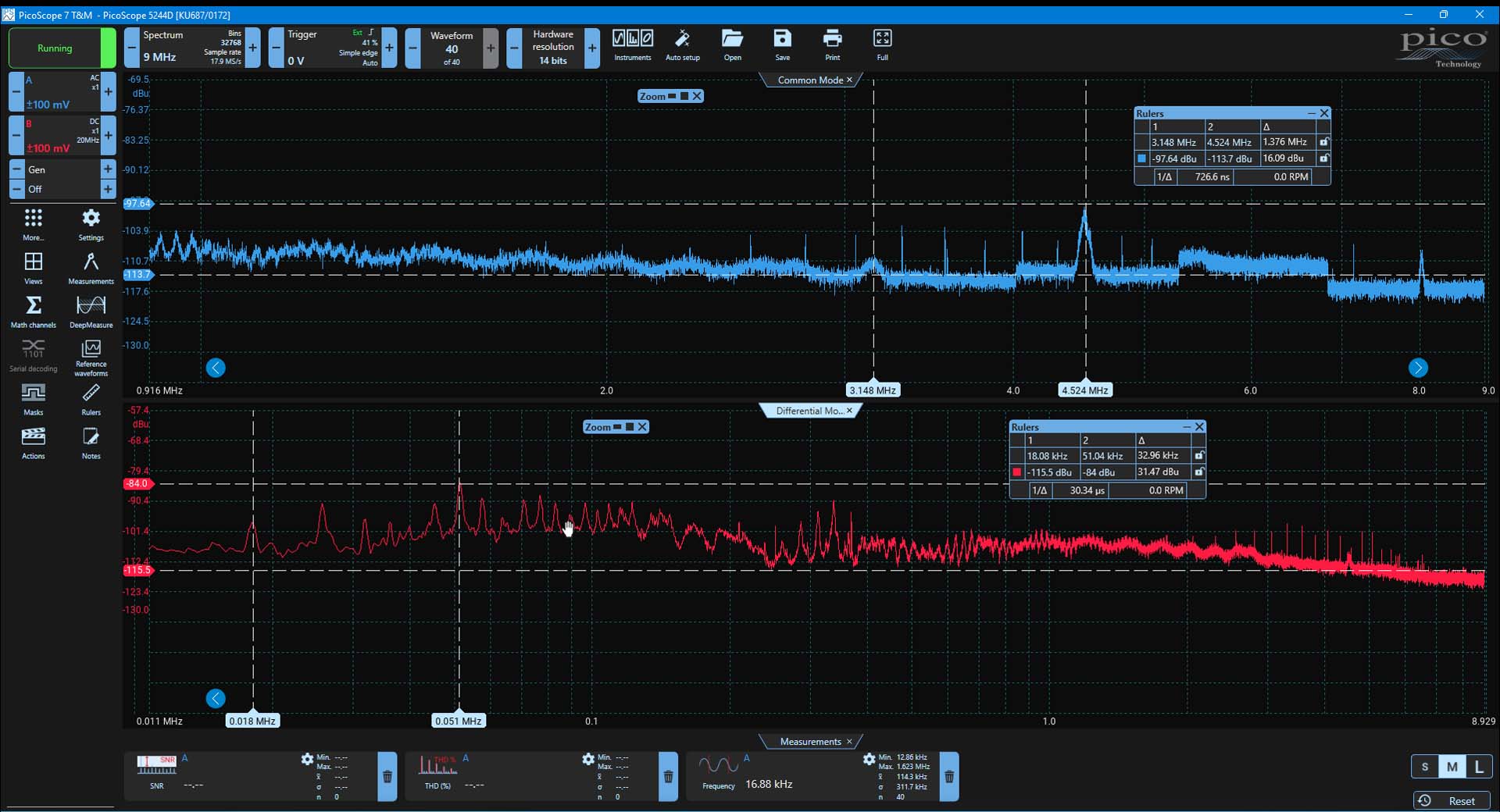

Ruis netzijde
We zien dat er best een verschil zit tussen de adapters. Tevens zien we dat het filter een lichte invloed heeft op de ruis die terug gaat. Differential mode lijkt iets te stijgen. Common mode lijkt wat te dalen. Heel apart.

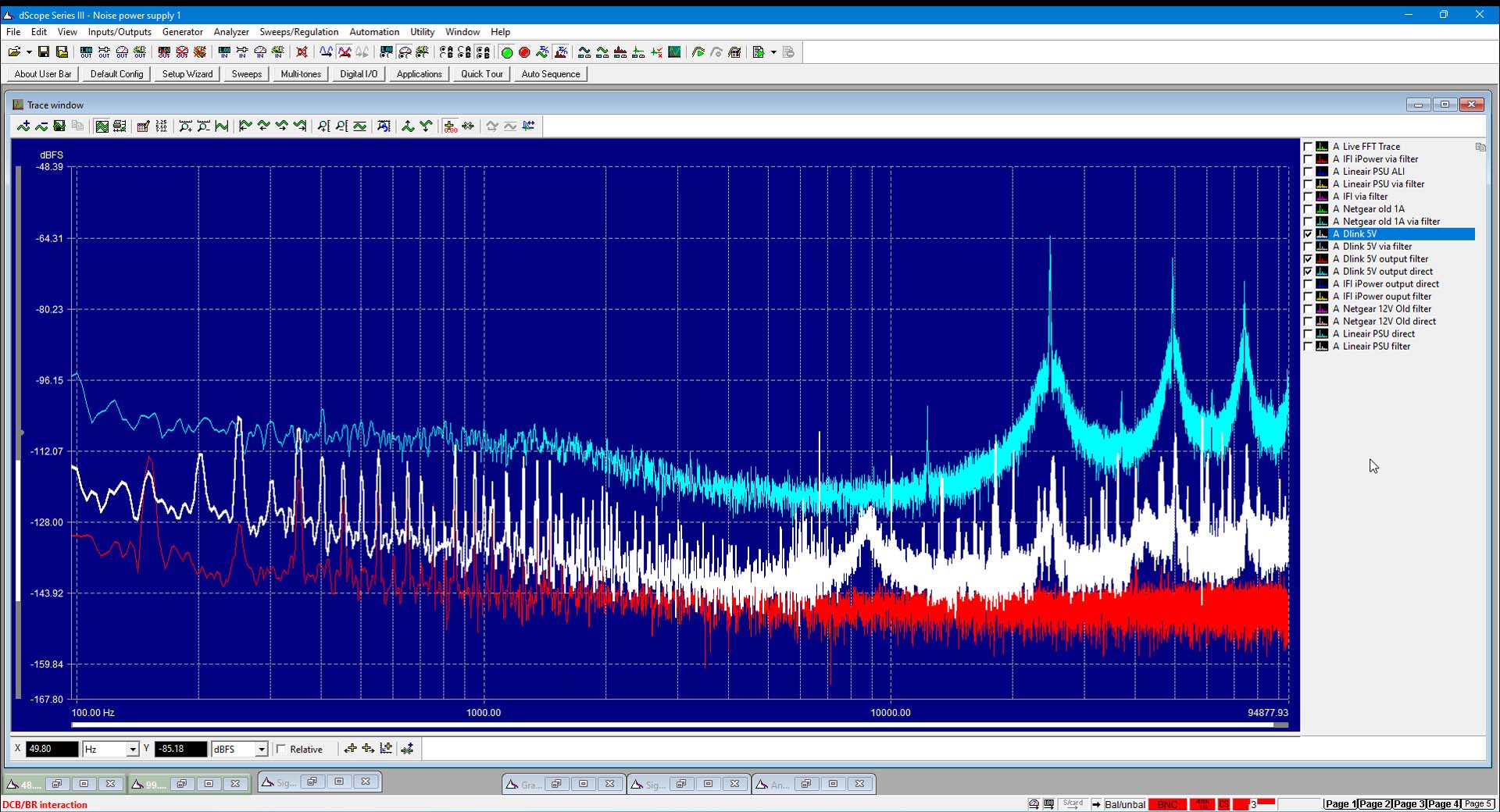

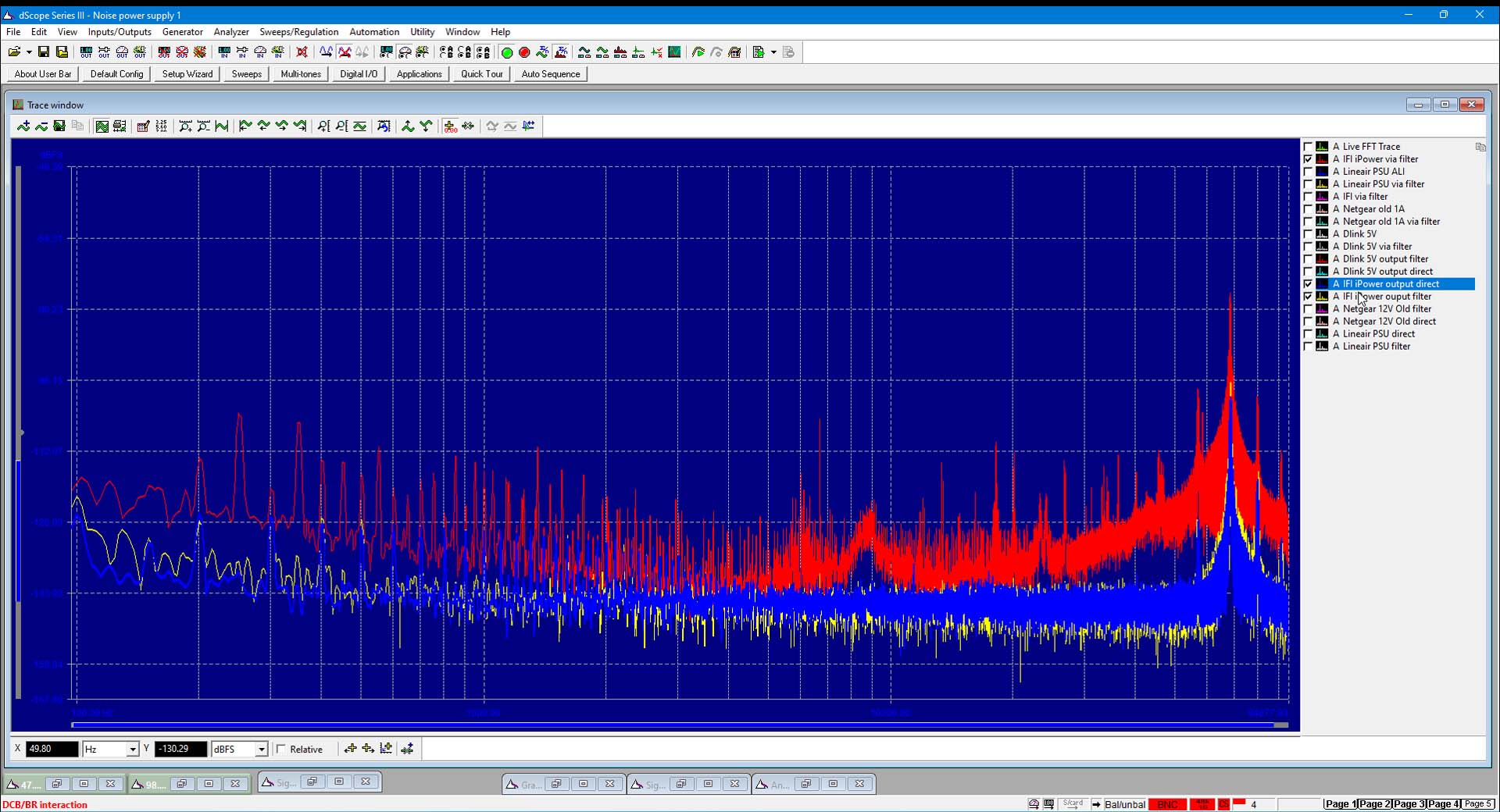

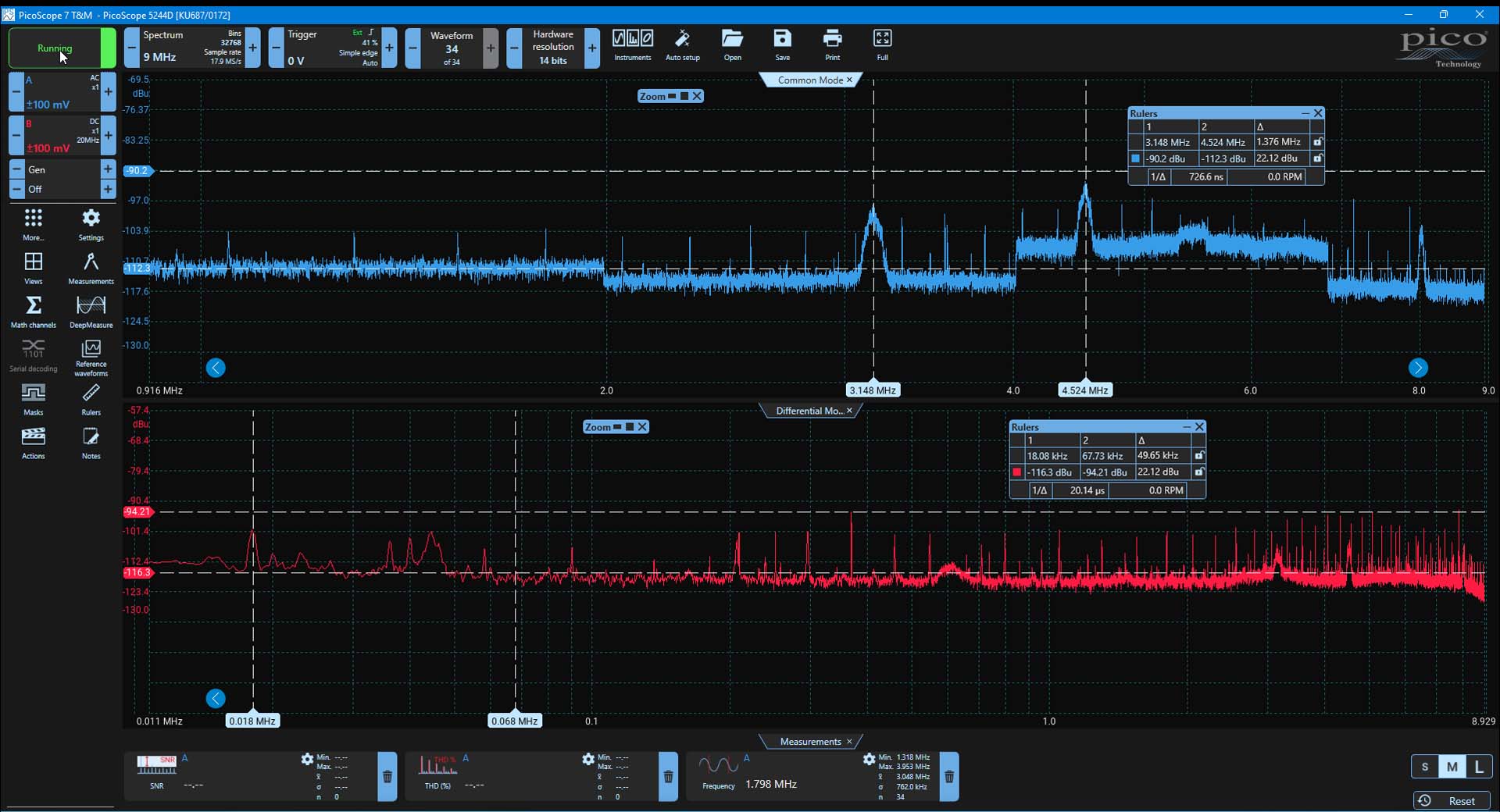

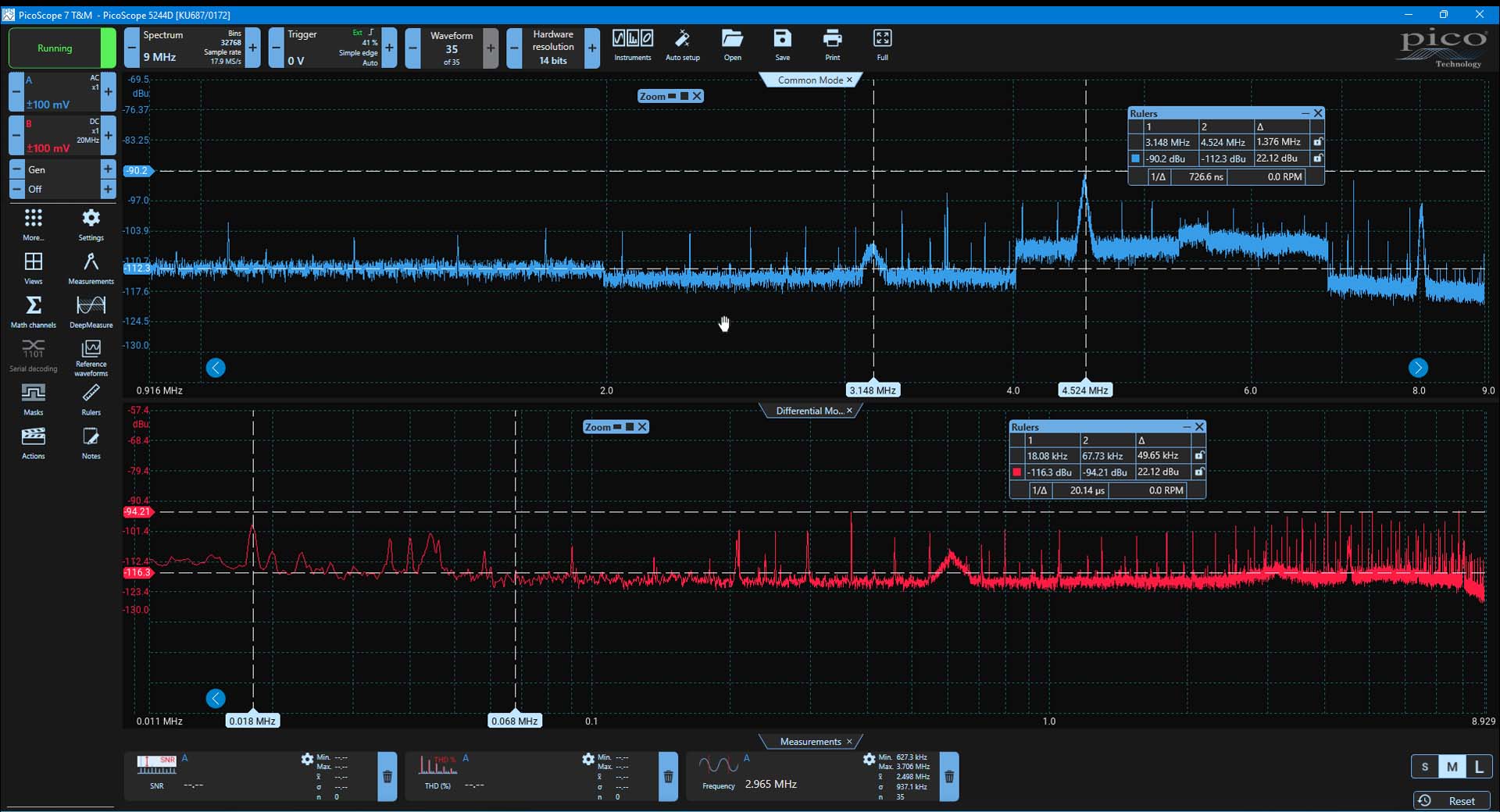

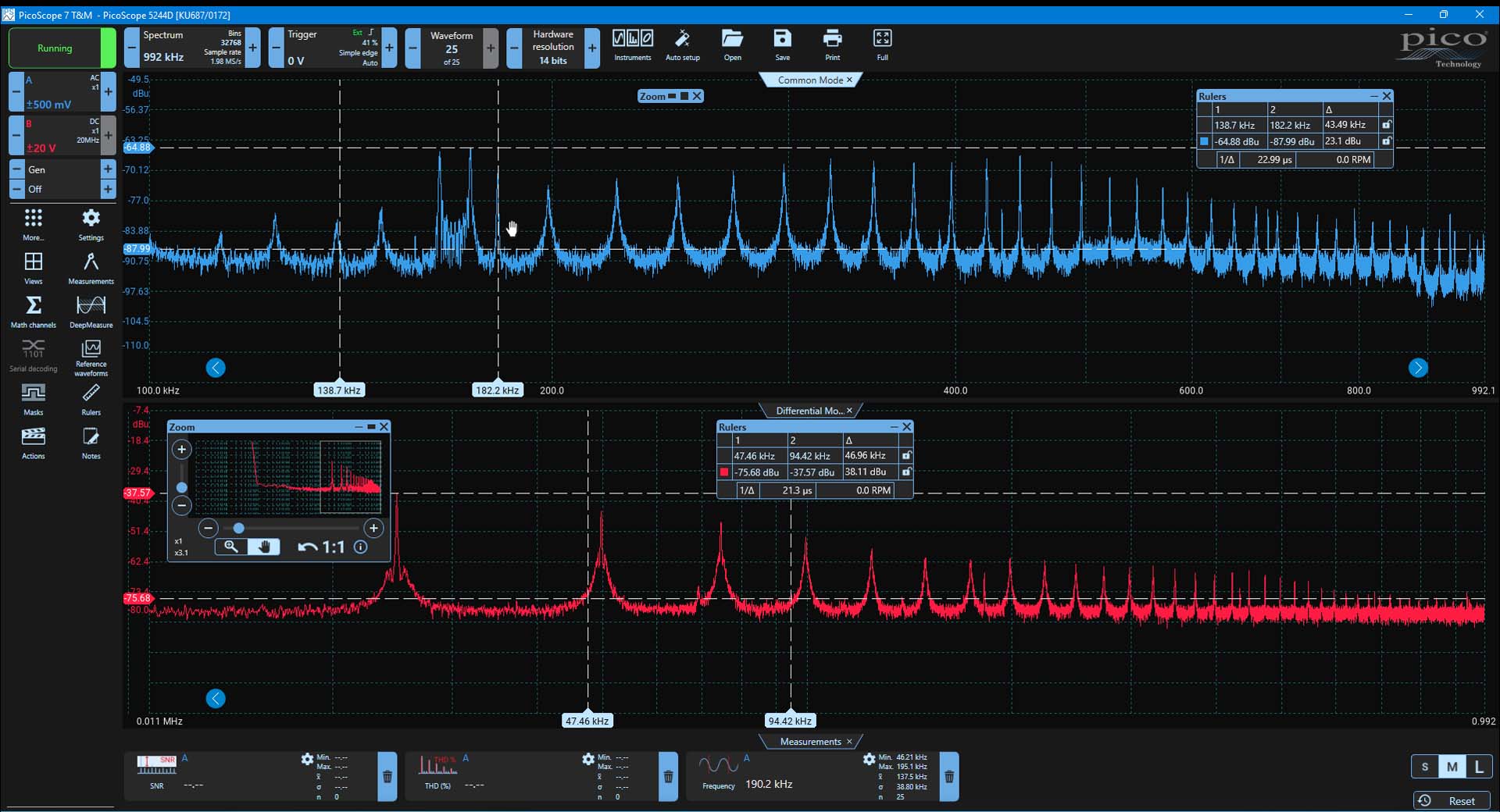

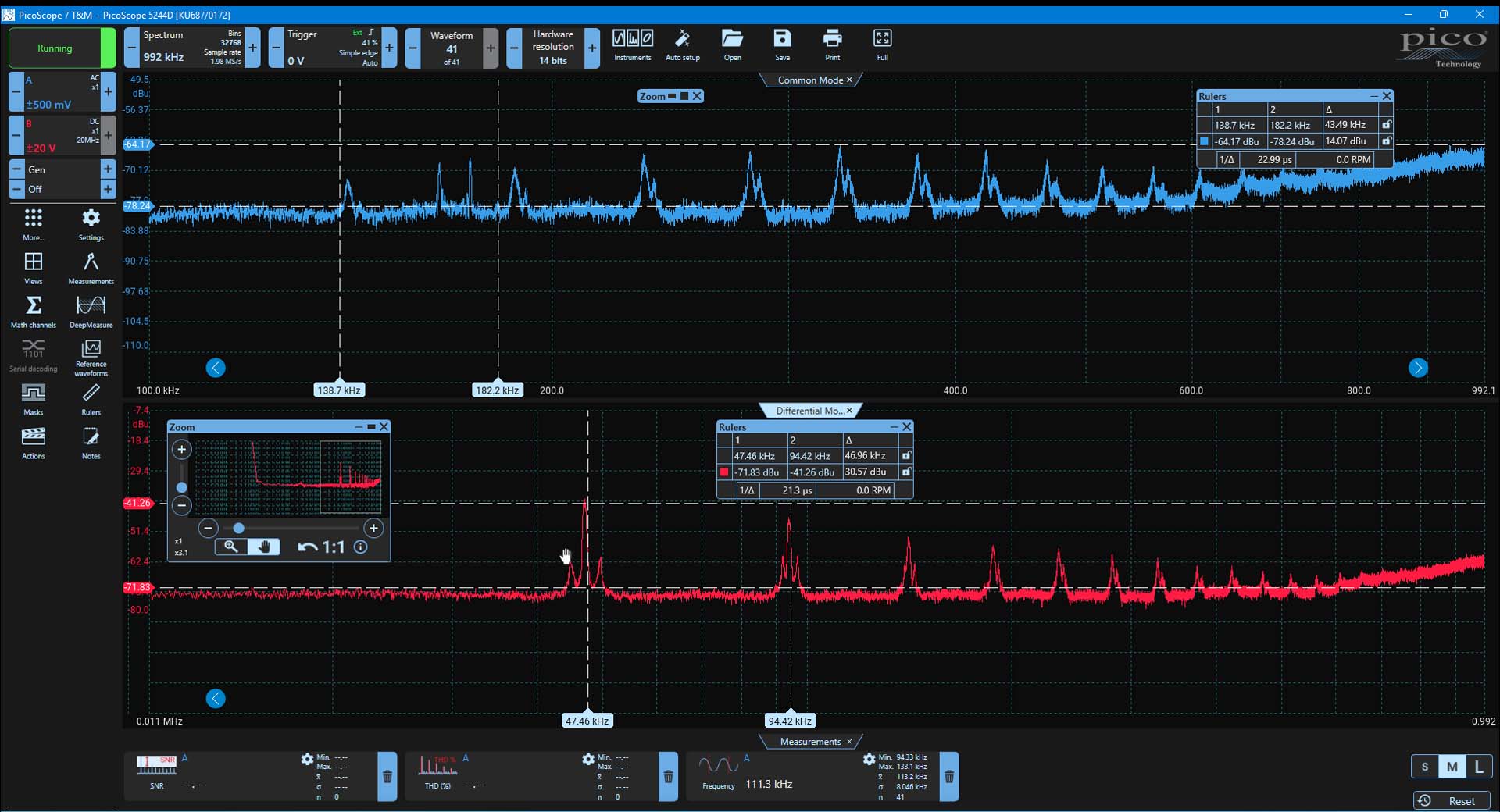

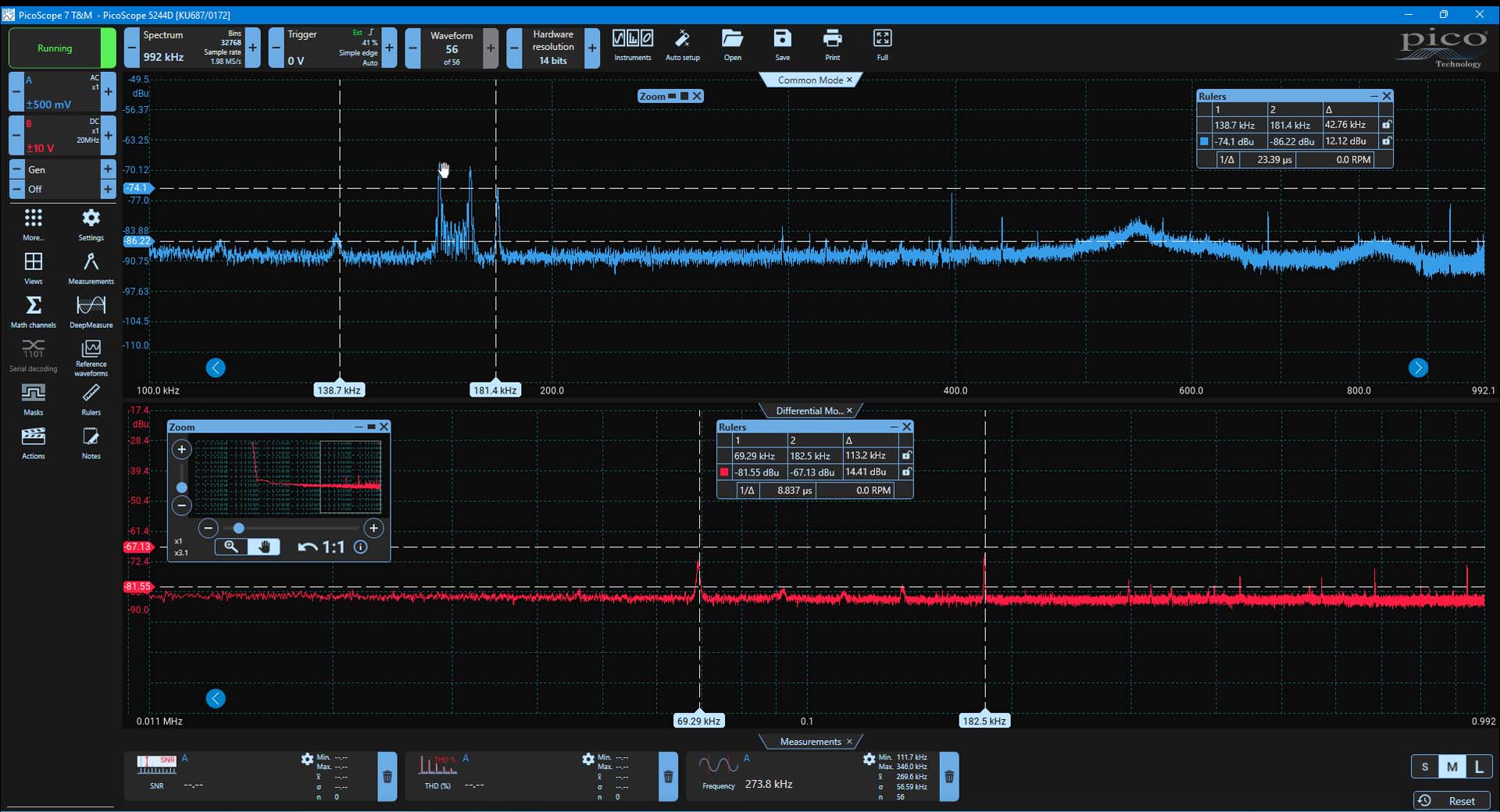

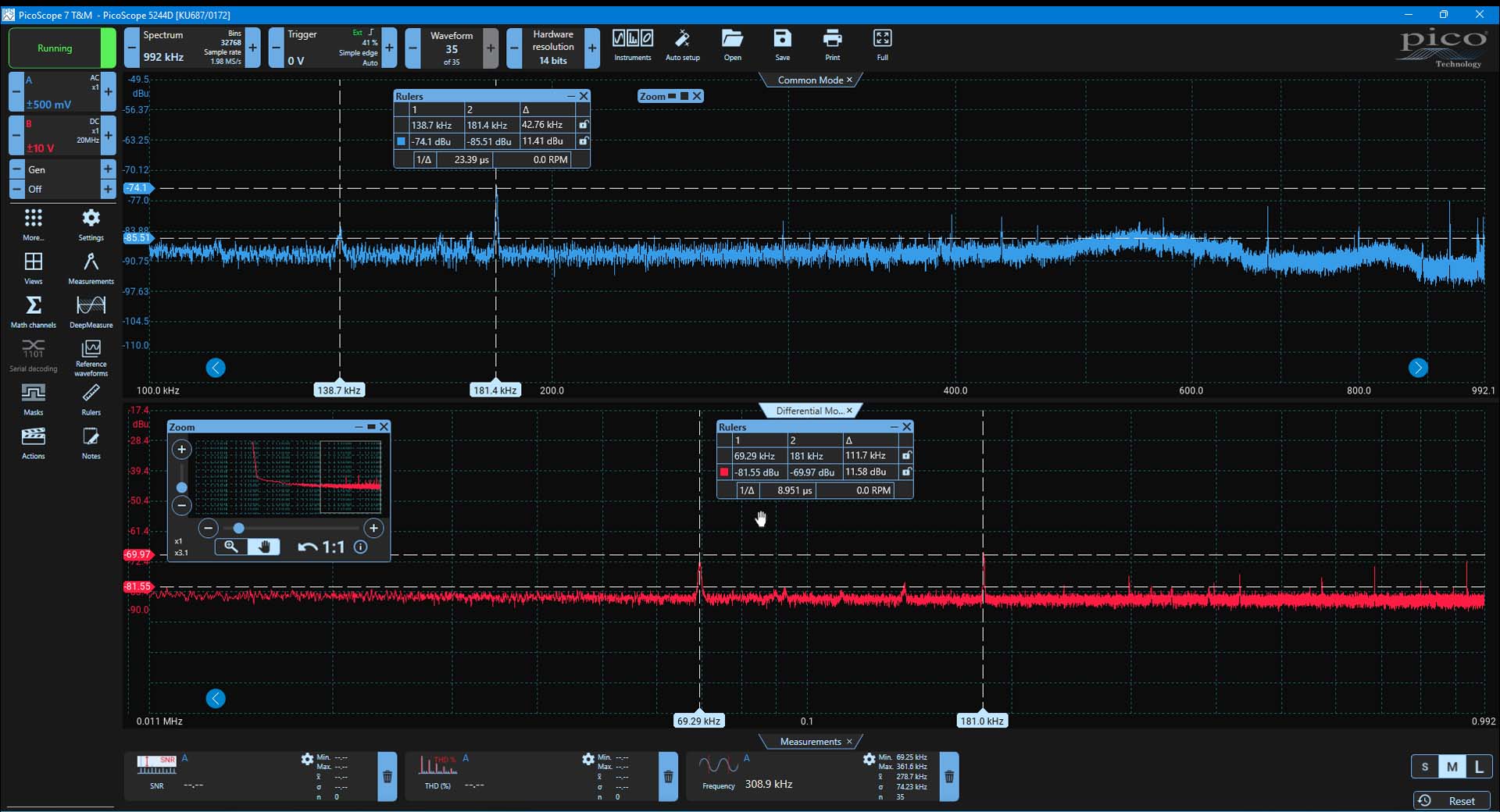

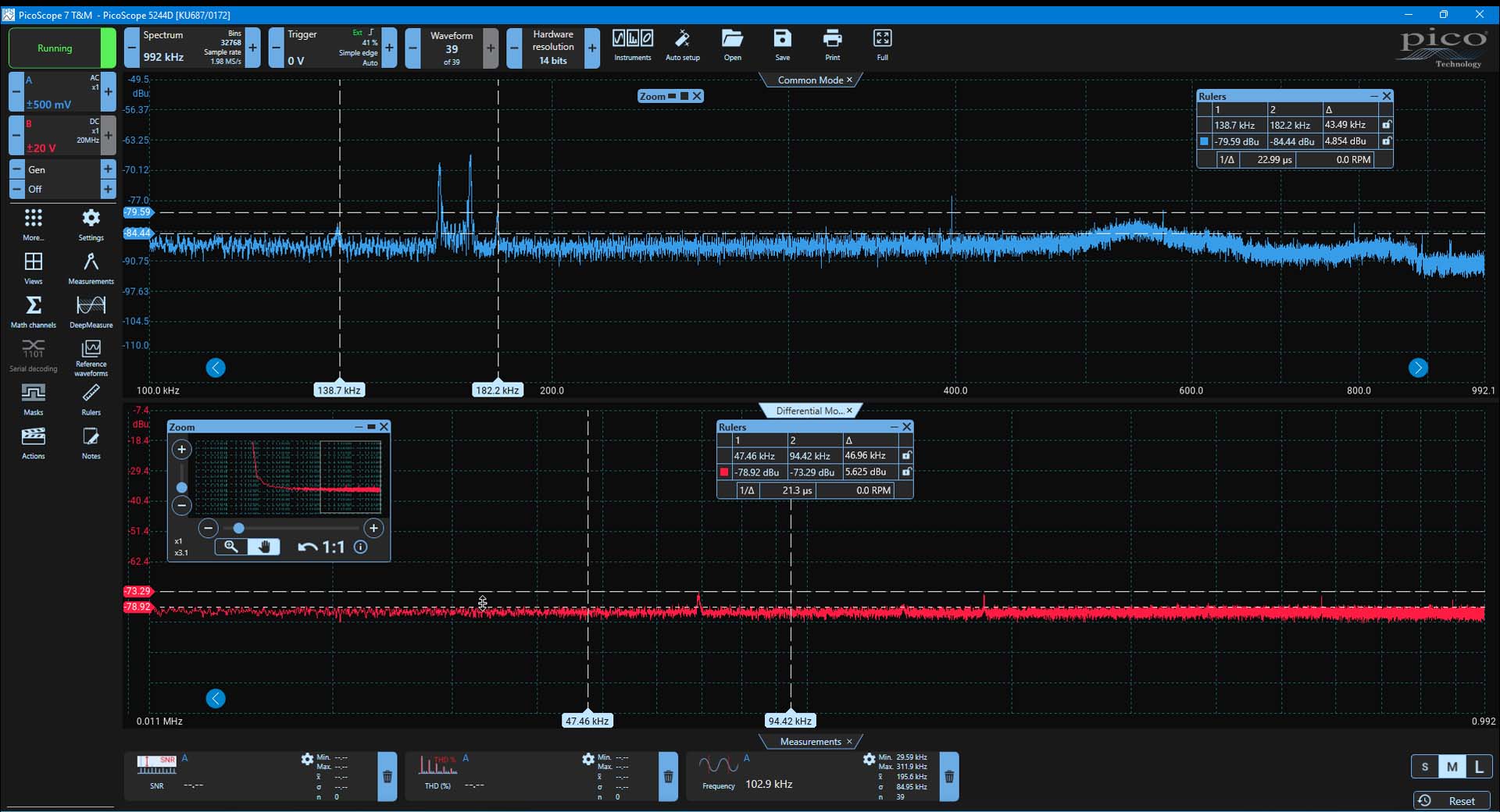

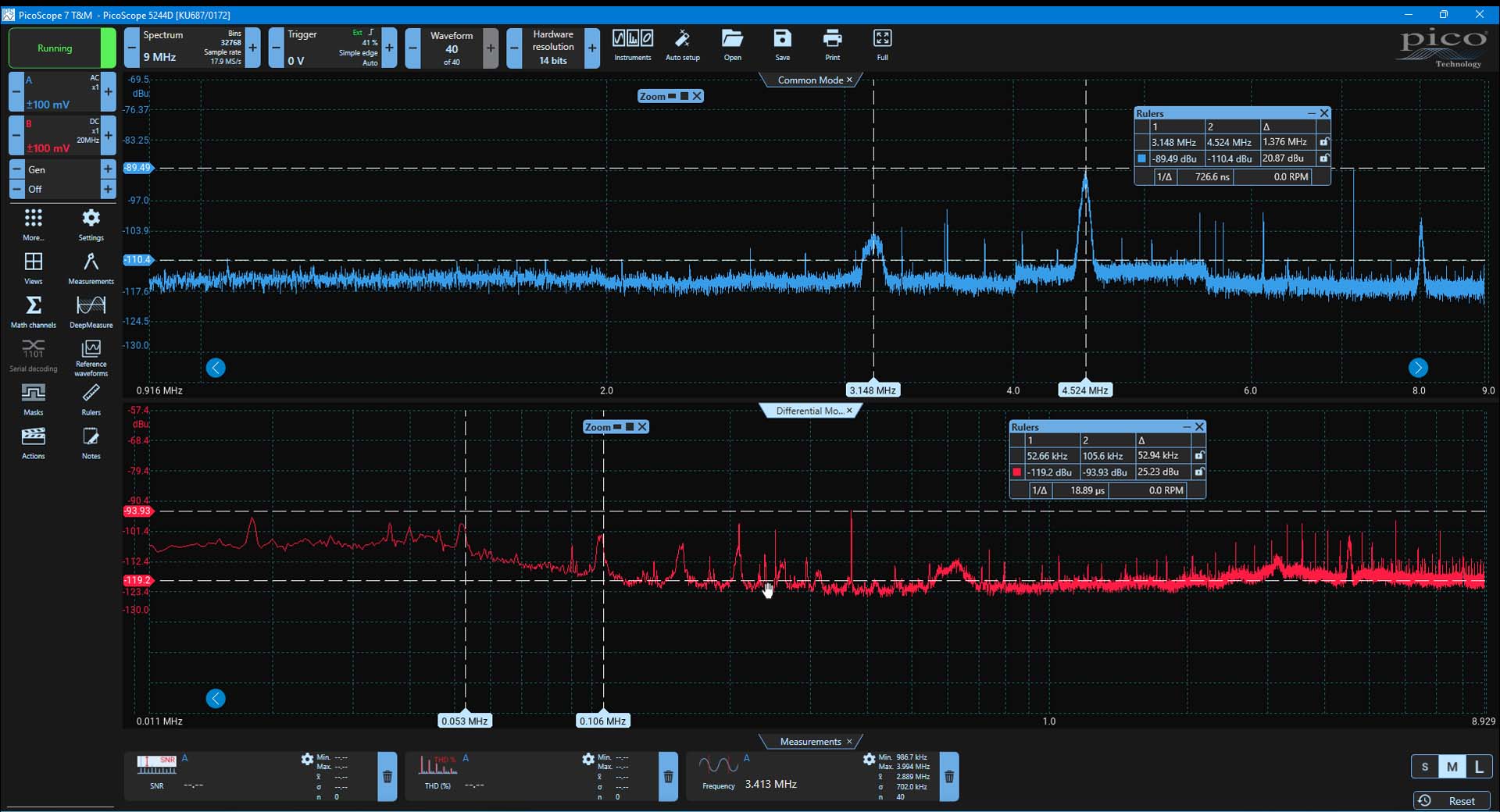

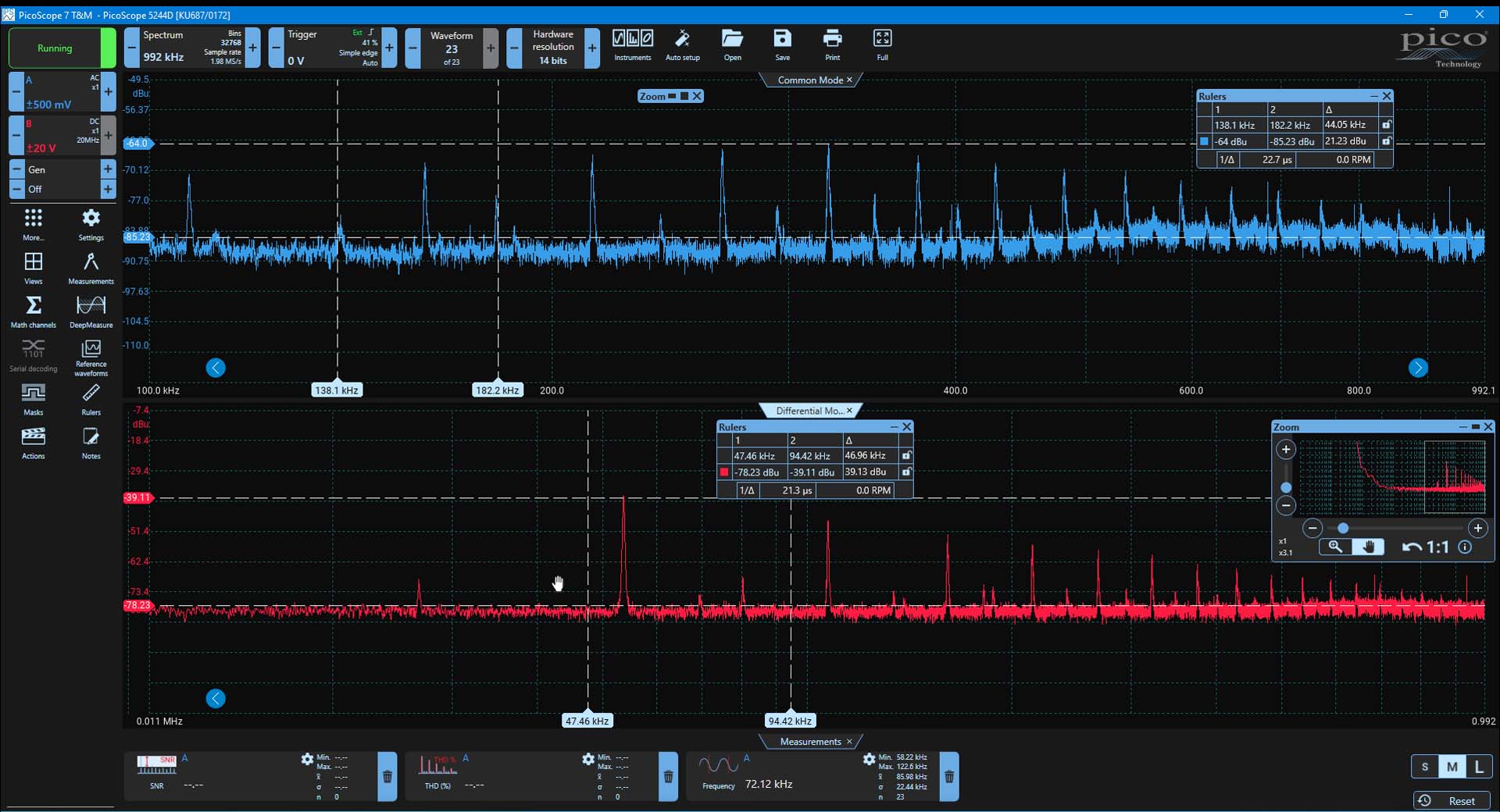

Ruis output
Let ook hier goed op de baseline. Er zit een storing tussen 160 en 175 KHz die komt en gaat. Die mag u weg denken.
De lineaire PSU die we van AliExpress hebben gekocht doet het helemaal niet slecht. Het spectrum is schoon. Het filter lijkt ook niet echt nodig; we zien geen significant verschil. Dit geldt ook voor de Sbooster: de verschillen zijn klein.
Wat het filter met schakelende voedingen doet, is ongelooflijk. Alle schakelende voedingen knappen er extreem van op!

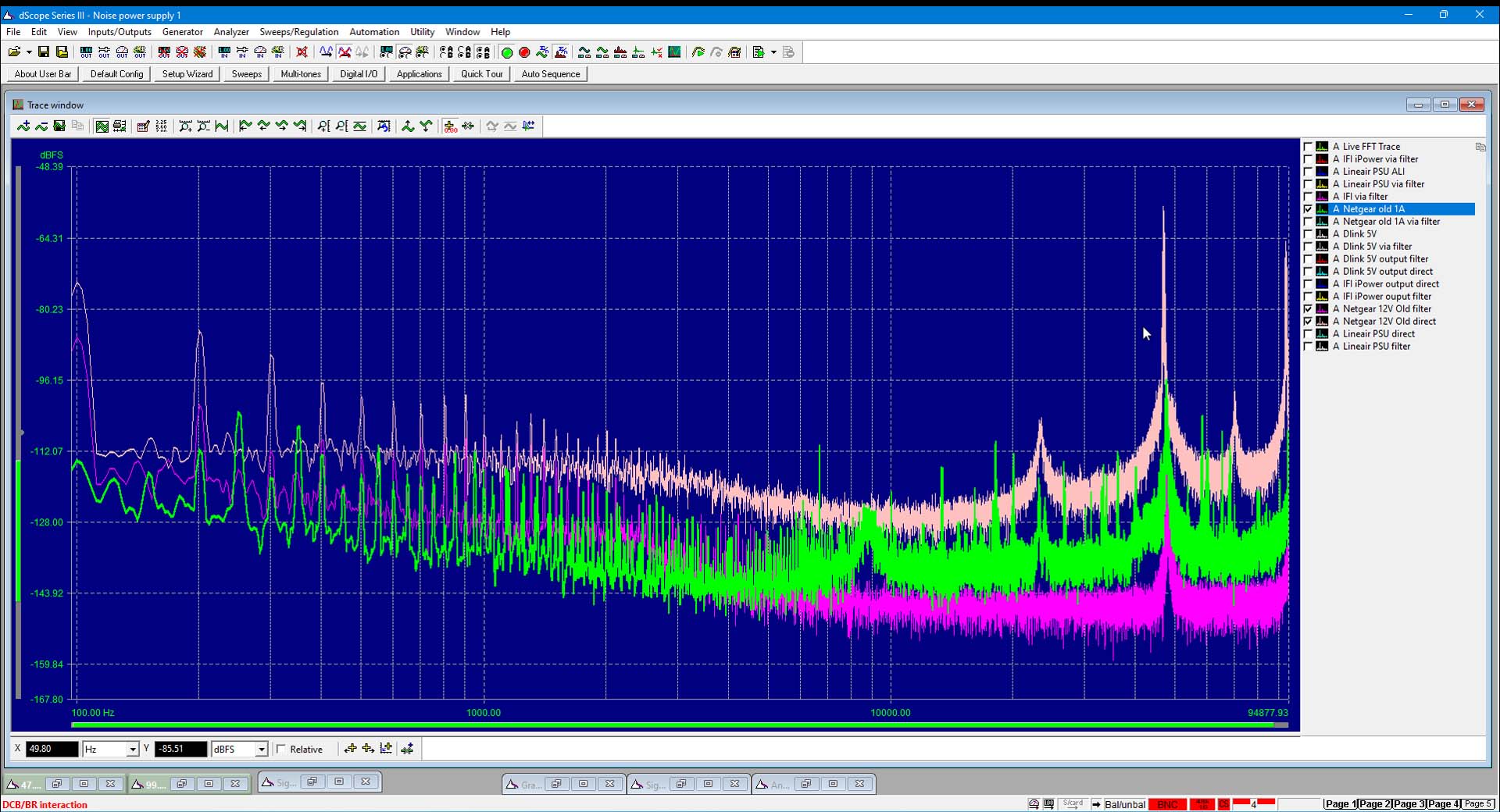

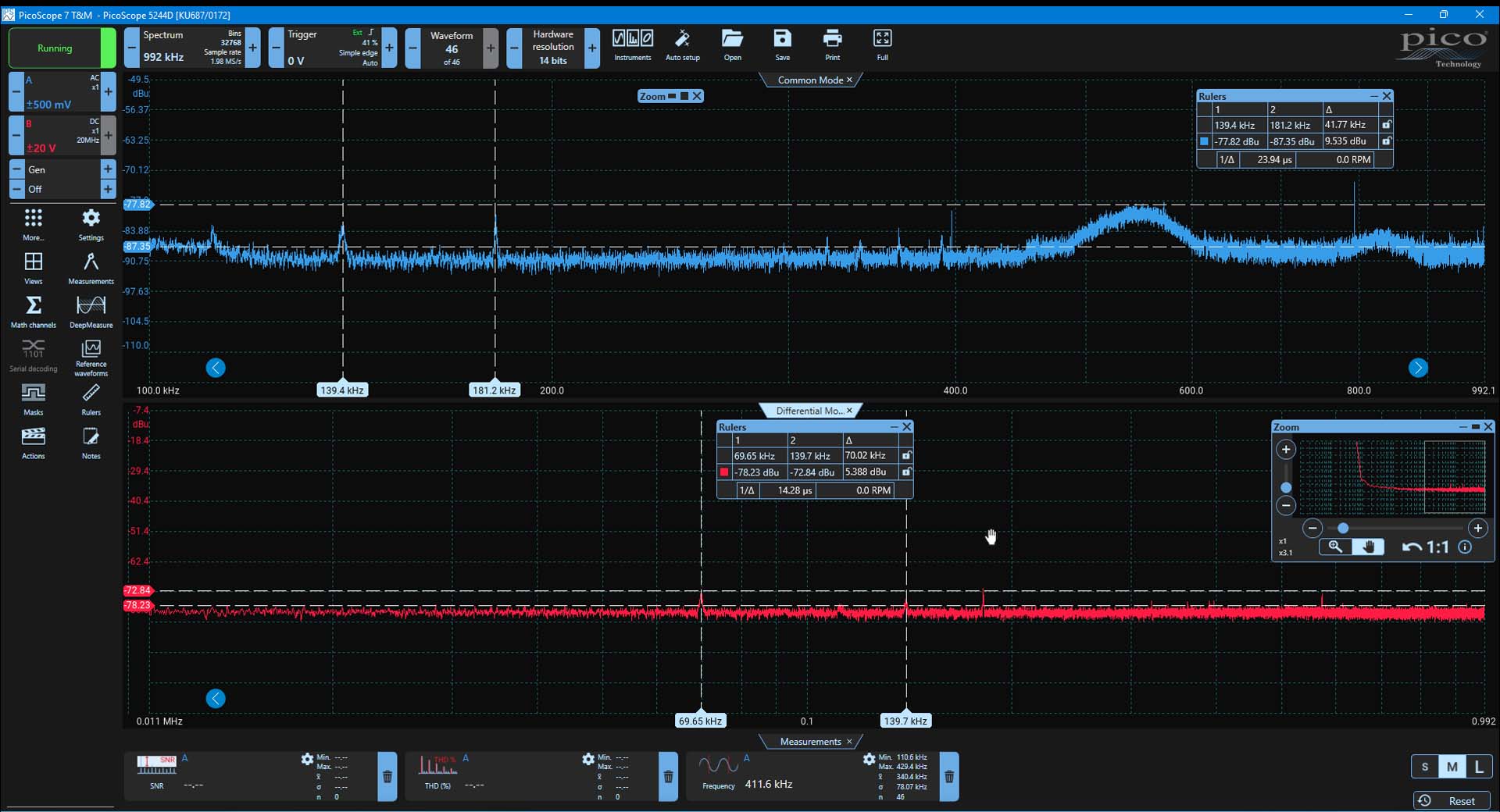

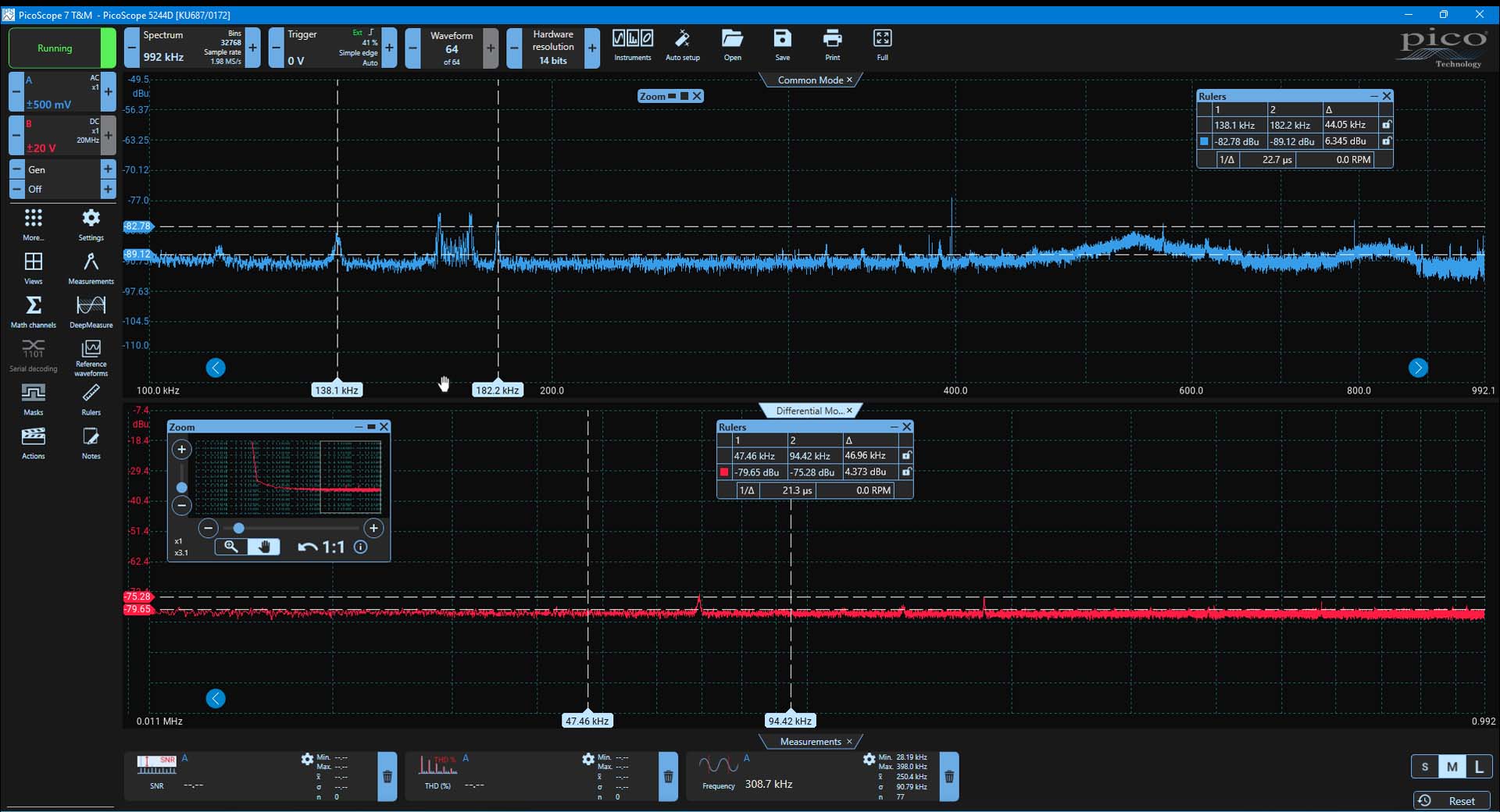

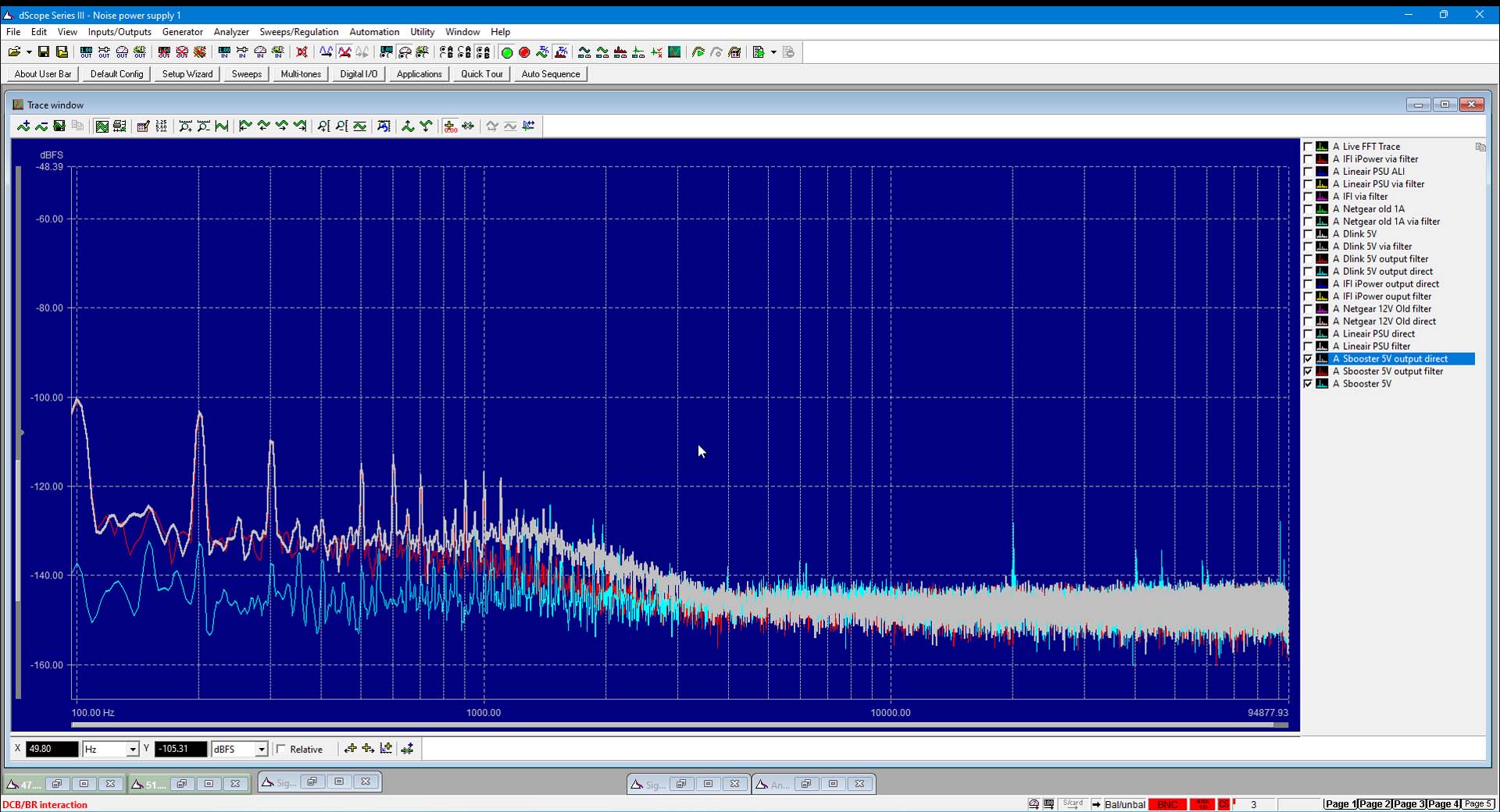

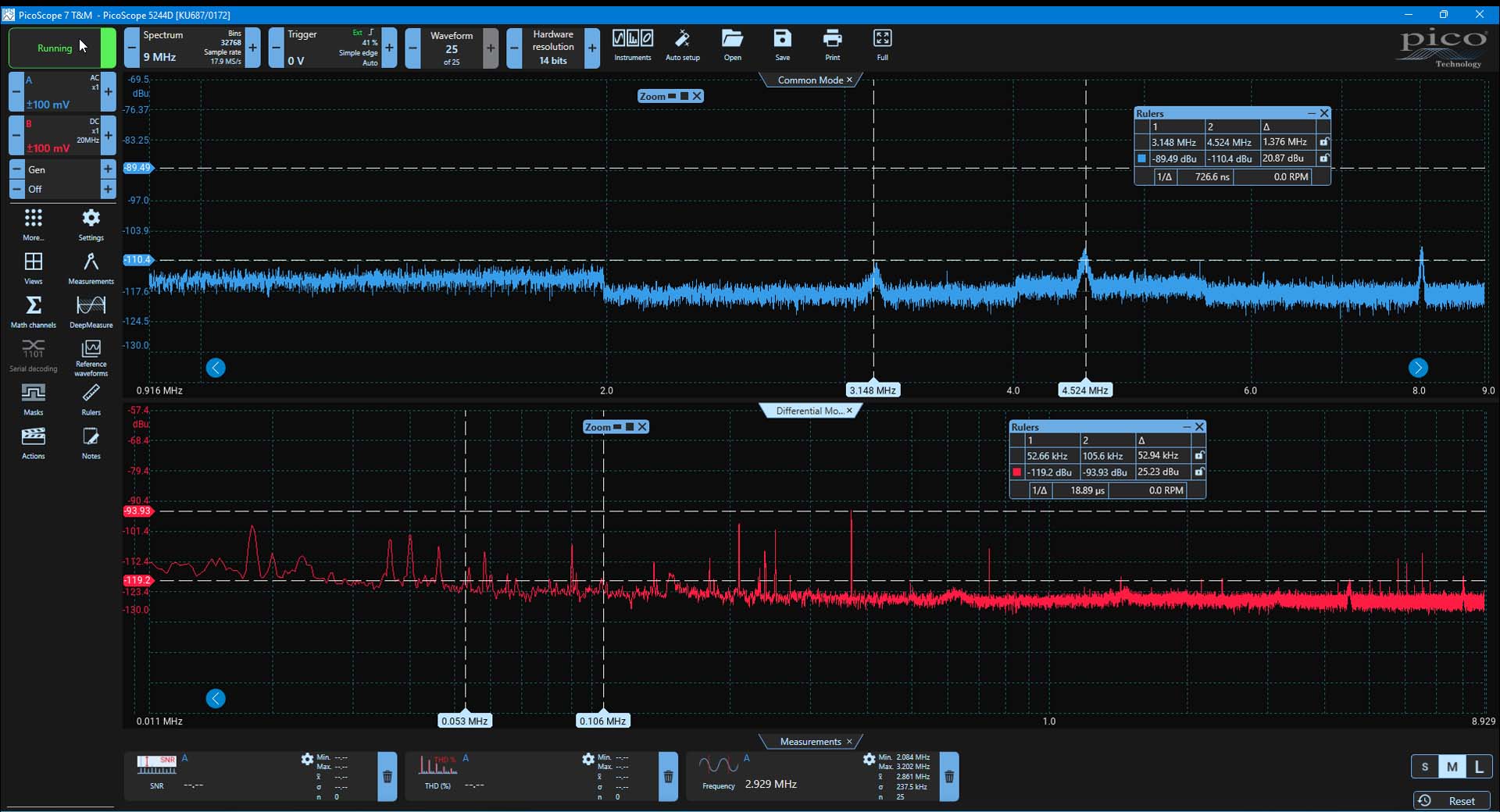

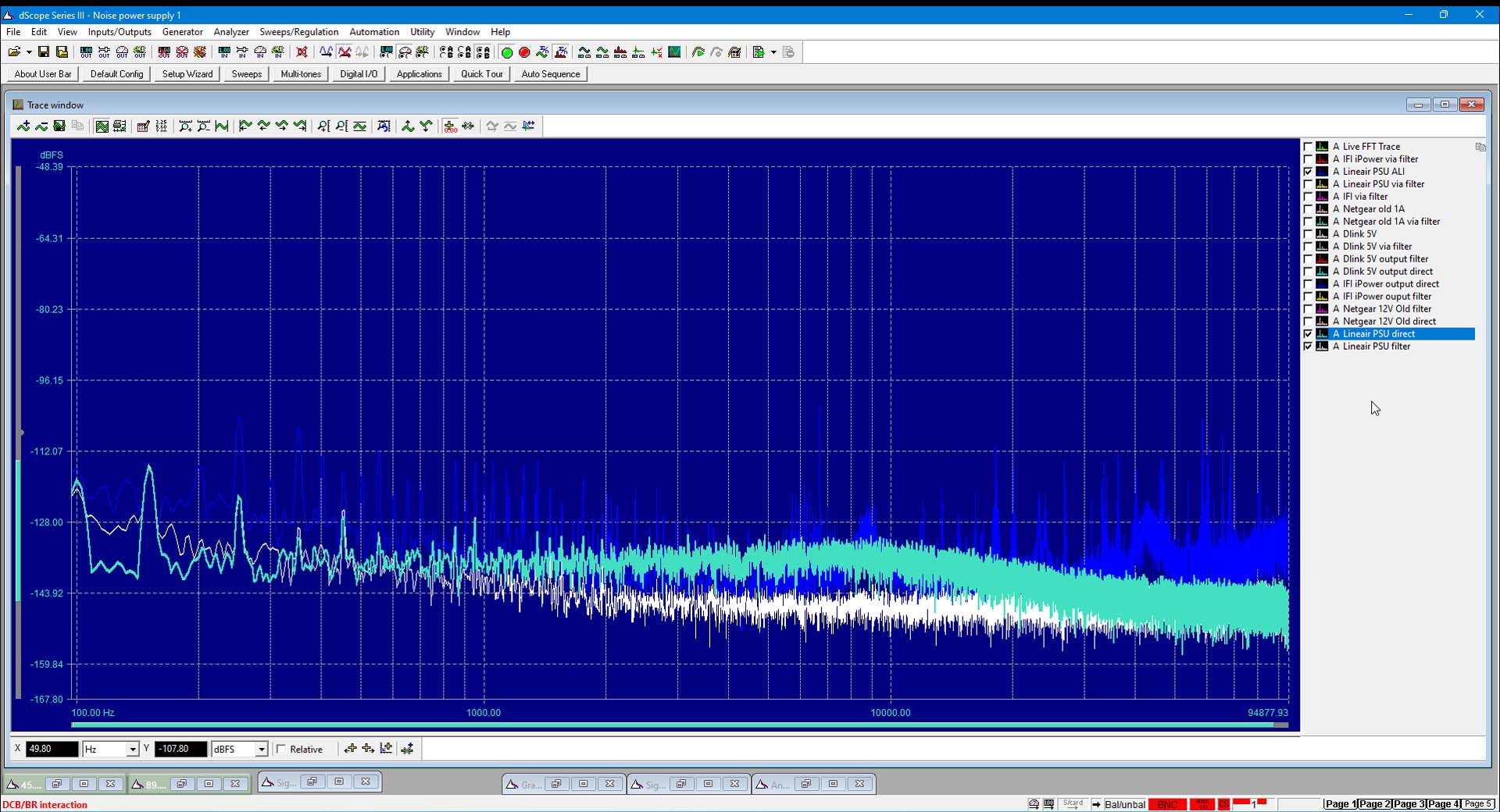

Laagfrequent
We zien een gelijk patroon hier. Al zien we hier dat er in het lagere spectrum wél een verbetering zichtbaar is bij alle voedingen. Schakelende voedingen laten een extreme verbetering zien; lineair is subtieler, maar wel zichtbaar. De ruisvloer is nog wat lager met het filter ertussen.

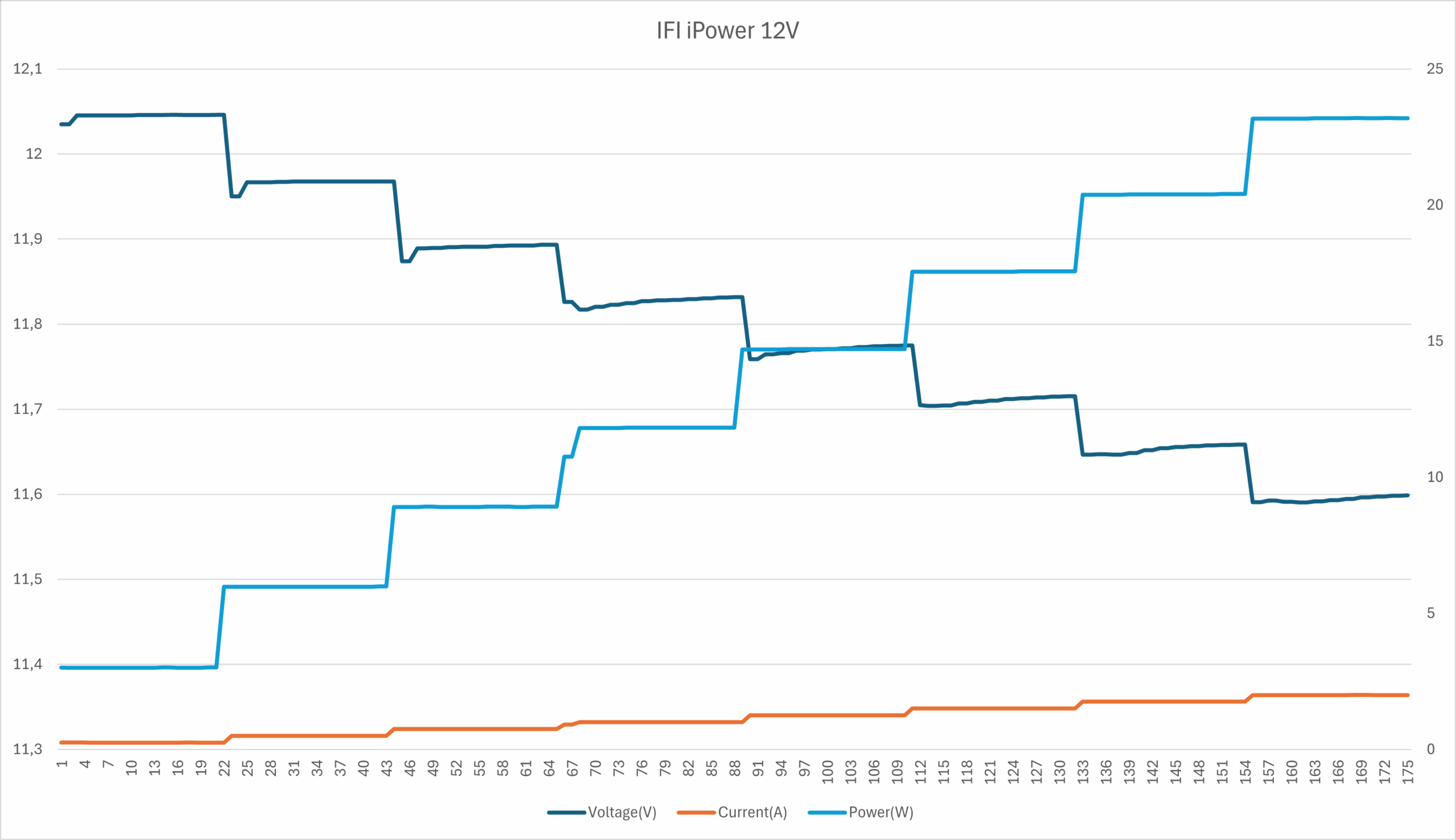

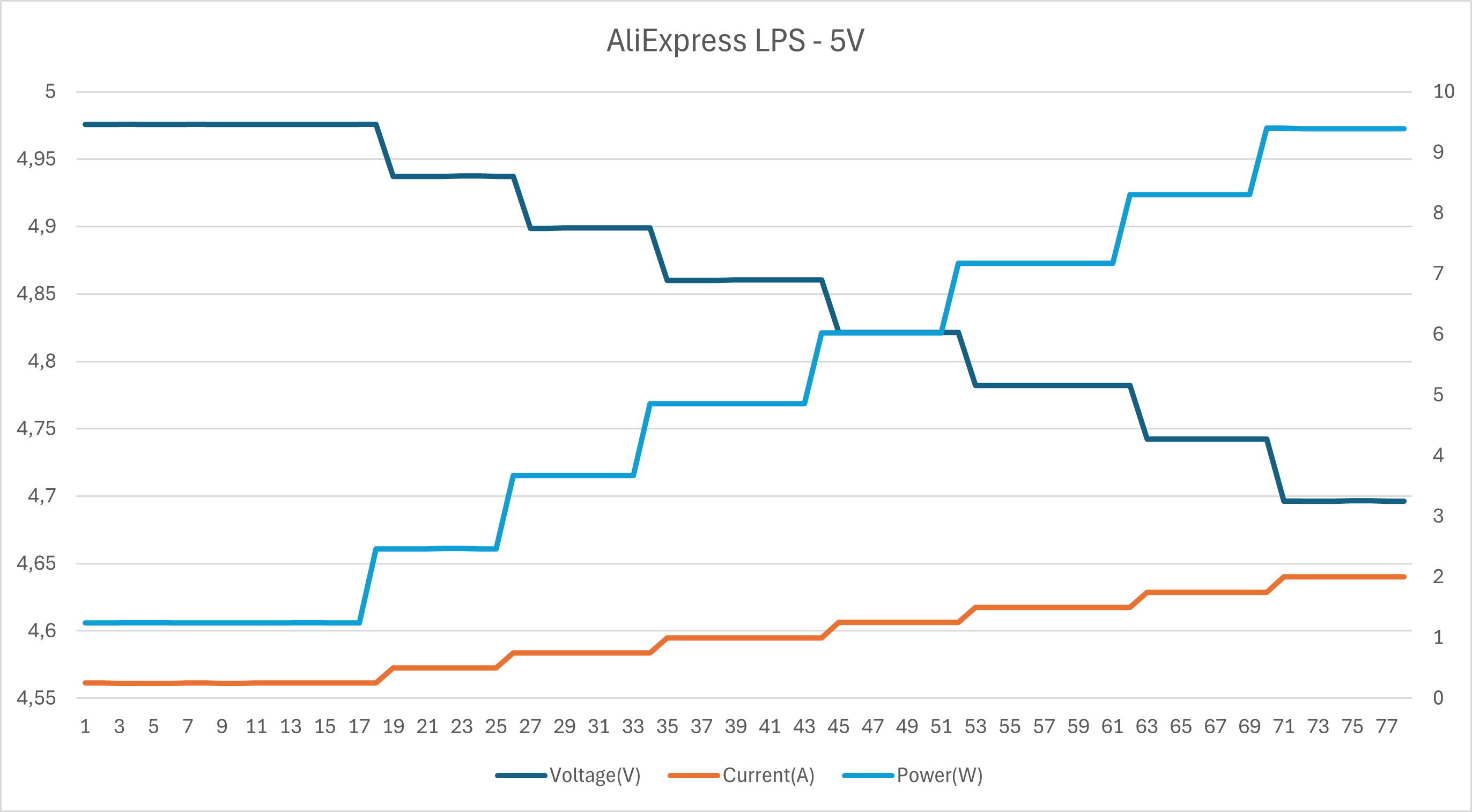

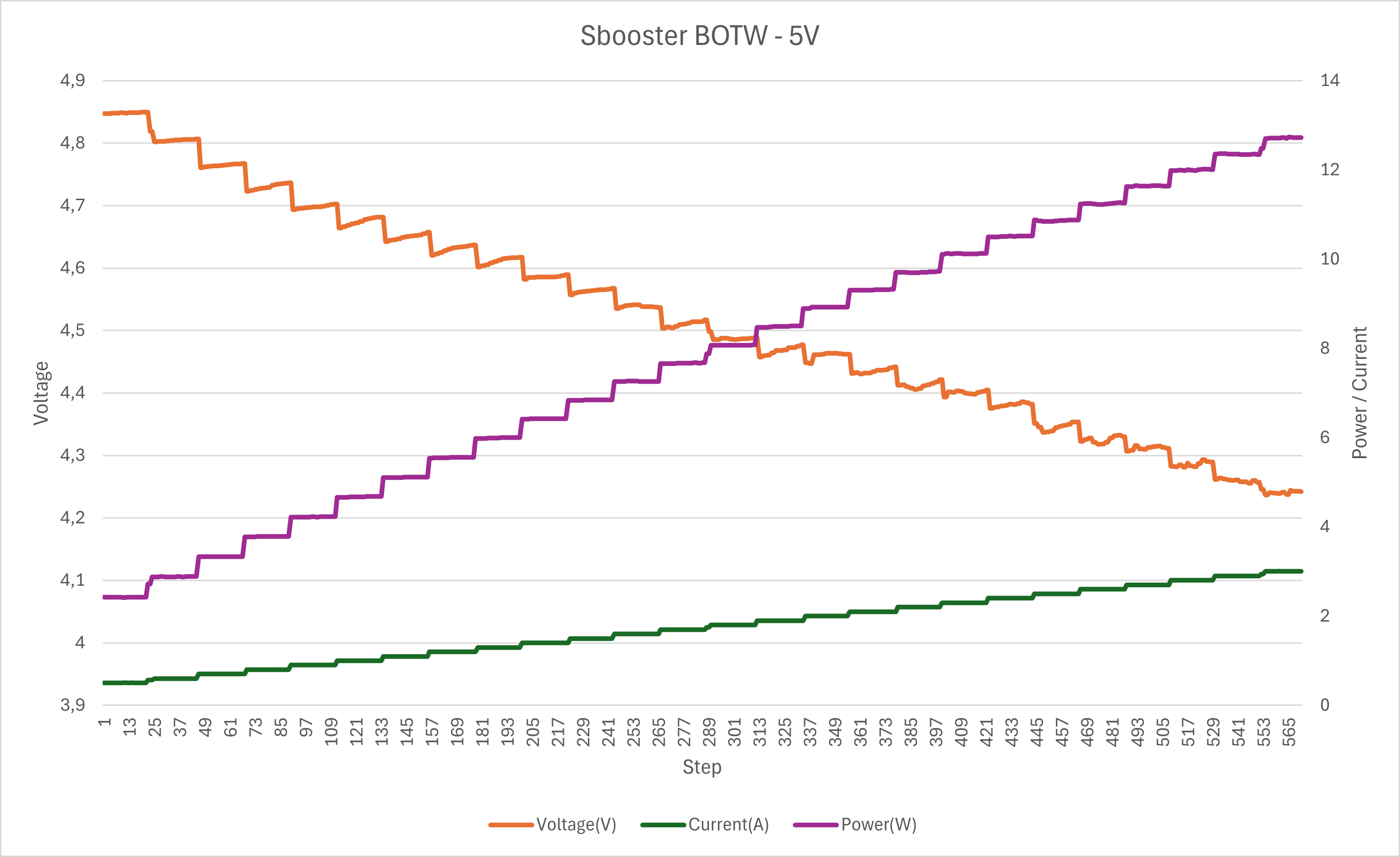

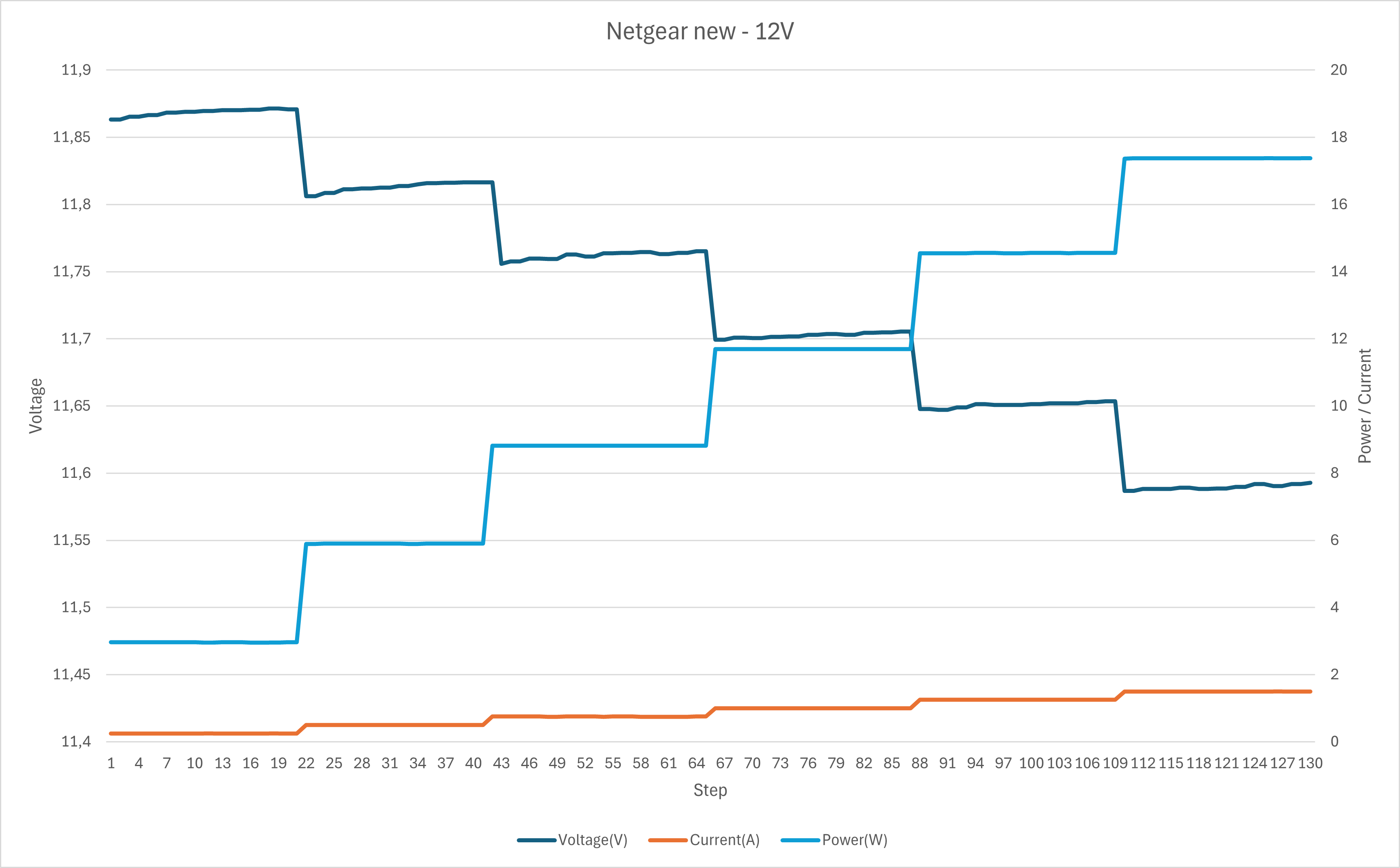

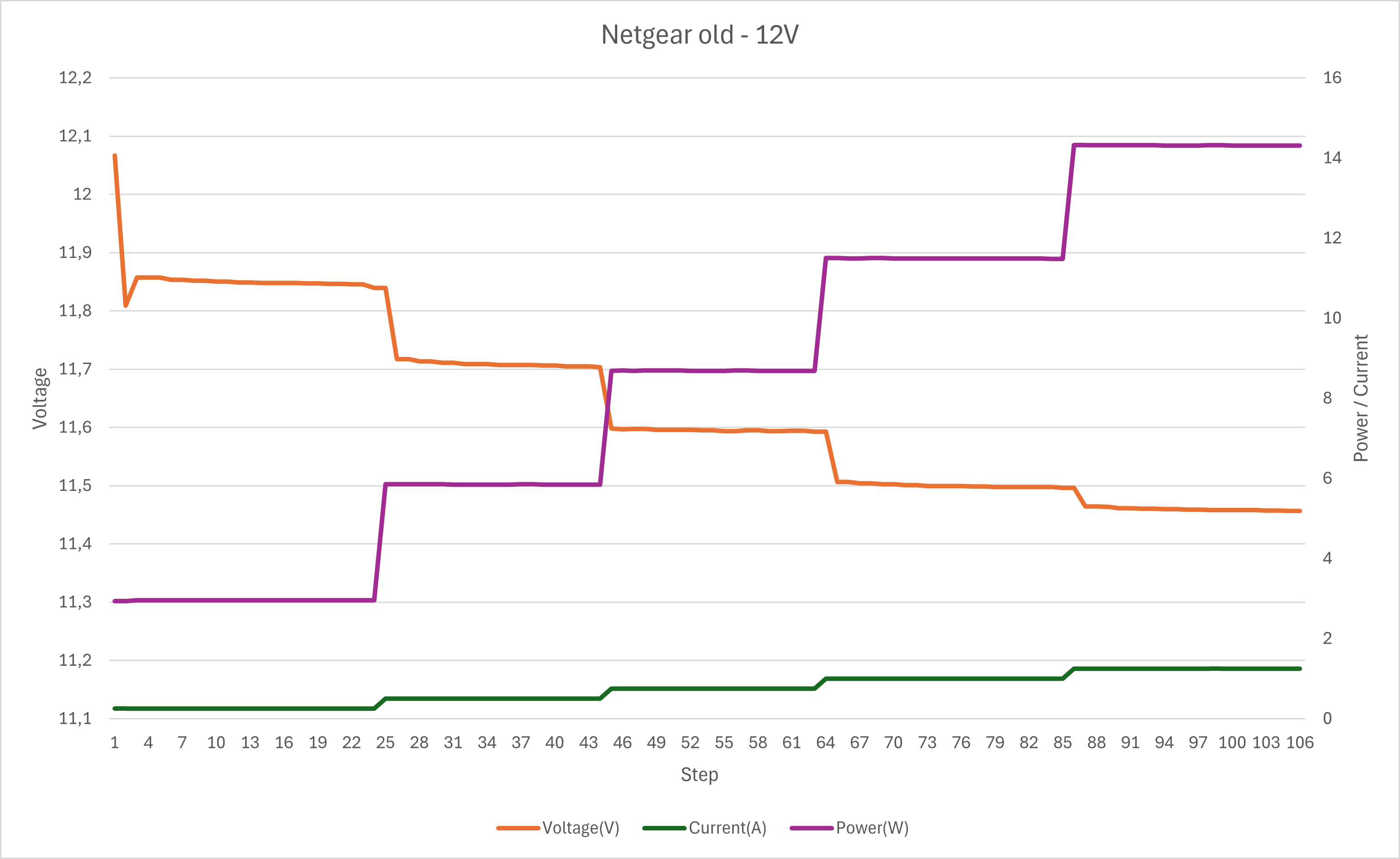

PSU stabiliteit
Deze meting laat zien hoe stabiel de voeding blijft als we de belasting ophogen. Elke voeding zakt wat in; dat hoort bij de natuurkunde. Het gaat erom dat een voeding niet te veel inzakt als de belasting opgevoerd wordt. Lineaire voedingen lijken daar meer last van te hebben dan schakelende modellen.
We hebben de spanningsval in een tabel gezet voor u.
Tabel met spanningsval
| PSU | load 0,5A | Load 1A | Load 1.5A | Load 2A | Difference |
| Netgear old 12V | 11,7 | 11,6 | 11,5 | 0 | 0,2 |
| Netgear new 12V | 11,82 | 11,7 | 11,65 | 0 | 0,17 |
| IFI iPower 12V | 11,95 | 11,82 | 11,7 | 11,6 | 0,35 |
| Sbooster 5V | 4,85 | 4,7 | 4,56 | 4,44 | 0,41 |
| Ali 5V | 4,92 | 4,87 | 4,77 | 4,7 | 0,22 |
Met interesse gelezen. Een aantal vragen. Welke filters zijn nu precies gebruikt ? Ten aanzien van de D-Link 108 switch wordt gesproken over een versie 3 en versie 4. Deze versie’s vind ik niet terug op de site van D-Link ? Welke D-link switches zijn nu precies getest ?
V3 of v4 wordt niet genoemd idd. We hebben beide getest. V4 meet beter. En klinkt ietsje beter vind ik. Het gebruikte filter komen we nog op terug. Beetje een geheimpje.
Alle respect voor het vele meten maar er zijn mij een aantal zaken niet duidelijk: Welke Chinese PSU gebruiken jullie? Er wordt gesproken over een filter, wat voor filter? Wat zijn nu de absolute waarden van de ruis tov het werkelijke signaal? Het heeft voordelen om een switch te aarden, maar hoe, de kast? Eenvoudige switchen hebben daar geen voorziening voor. Met vriendelijke groet, Peter
Beste Peter. Het gaat om een lineaire voeding van BRZHifi. We kennen het merk niet echt, dus leek ons niet super relevant om te noemen. Over het filter… Dat melden we bij de opzet. Het gaat om een filtertje tussen de voeding en de switch. Dus een energie filtertje.
De waarden van de ruis kan je zien. We hebben complete screenshots. Dus de schaal staat links.
Aarden kan gewoon op de kast. Dat werkt bij elke switch. Ook modellen die geen schroef hebben.
