Ruismeting ethernetpoort
Inhoud

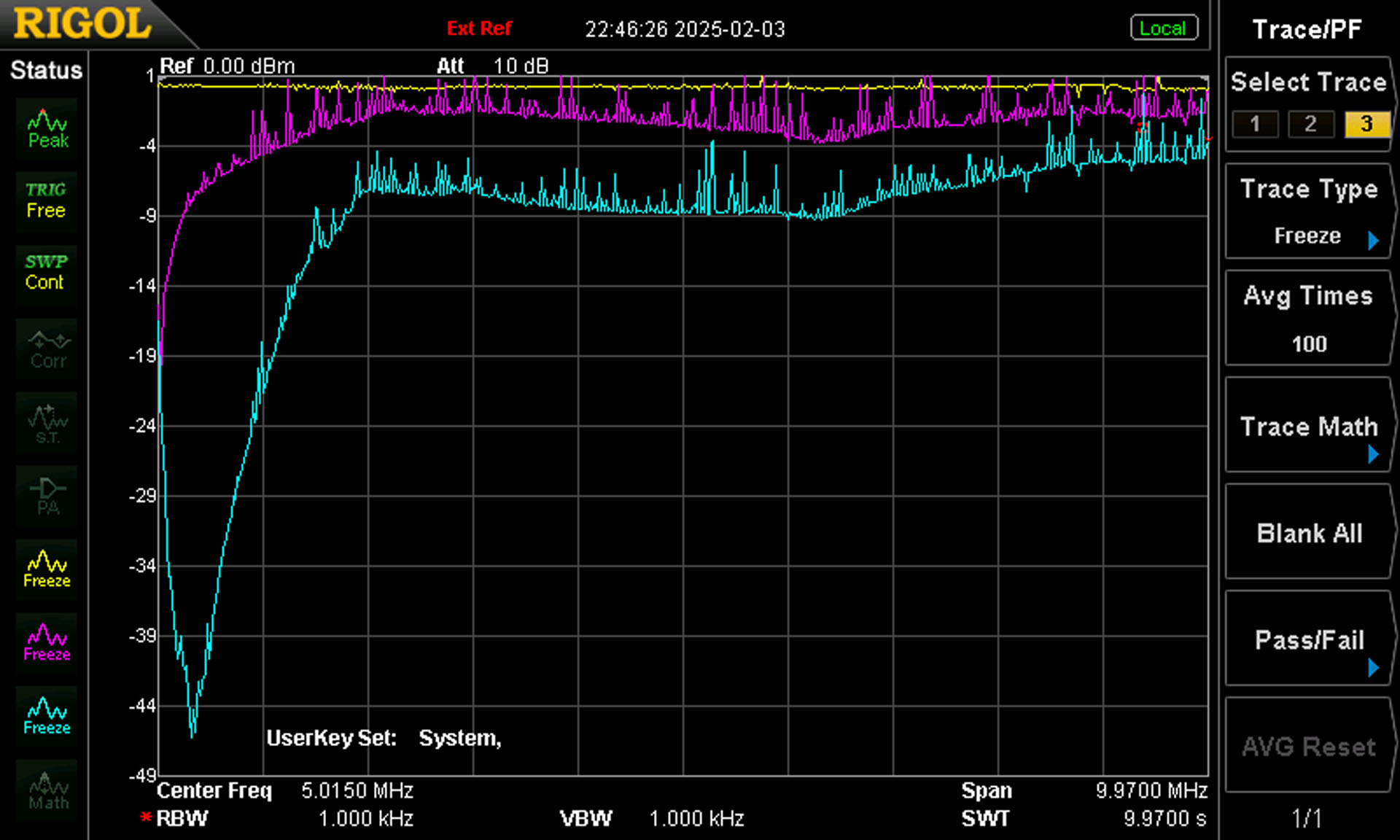

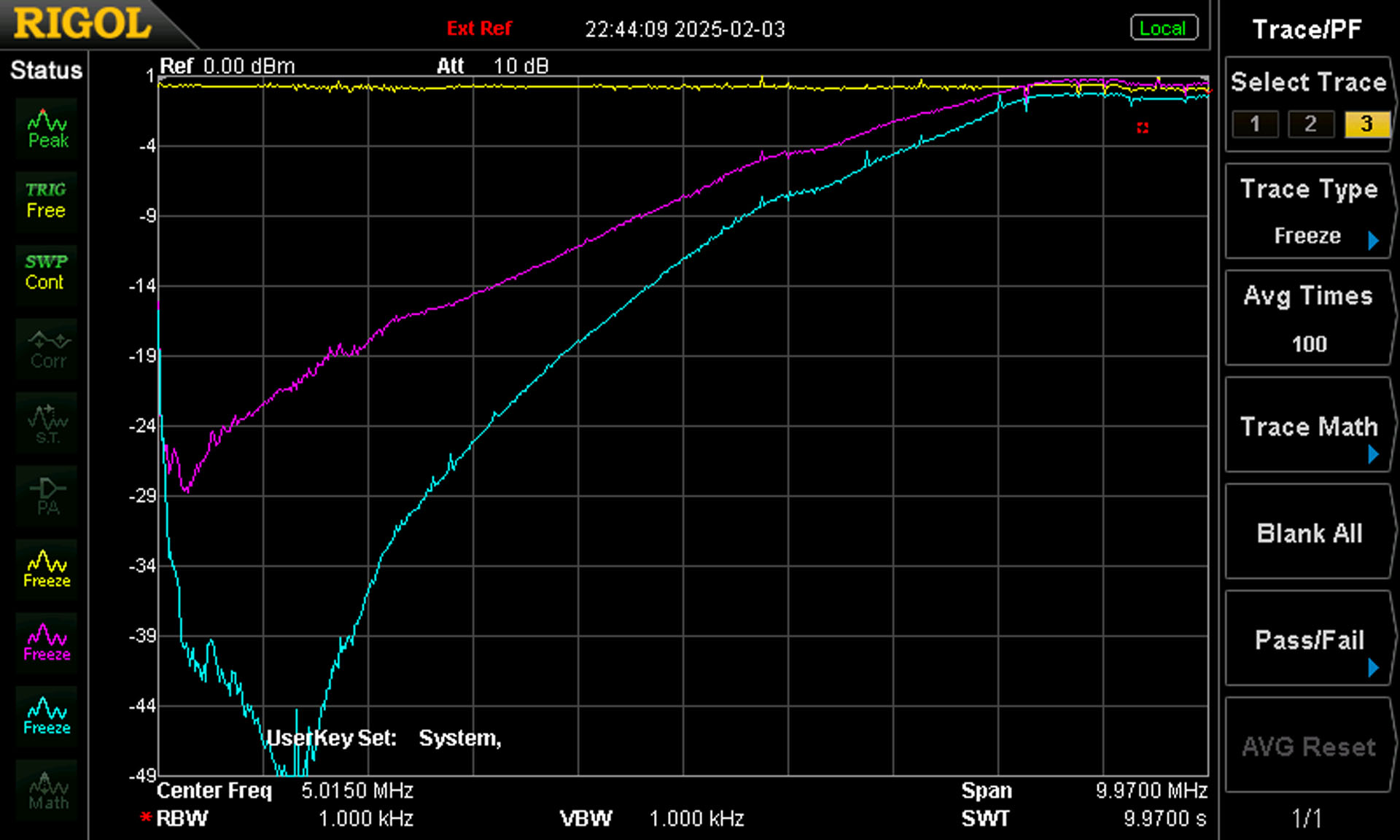

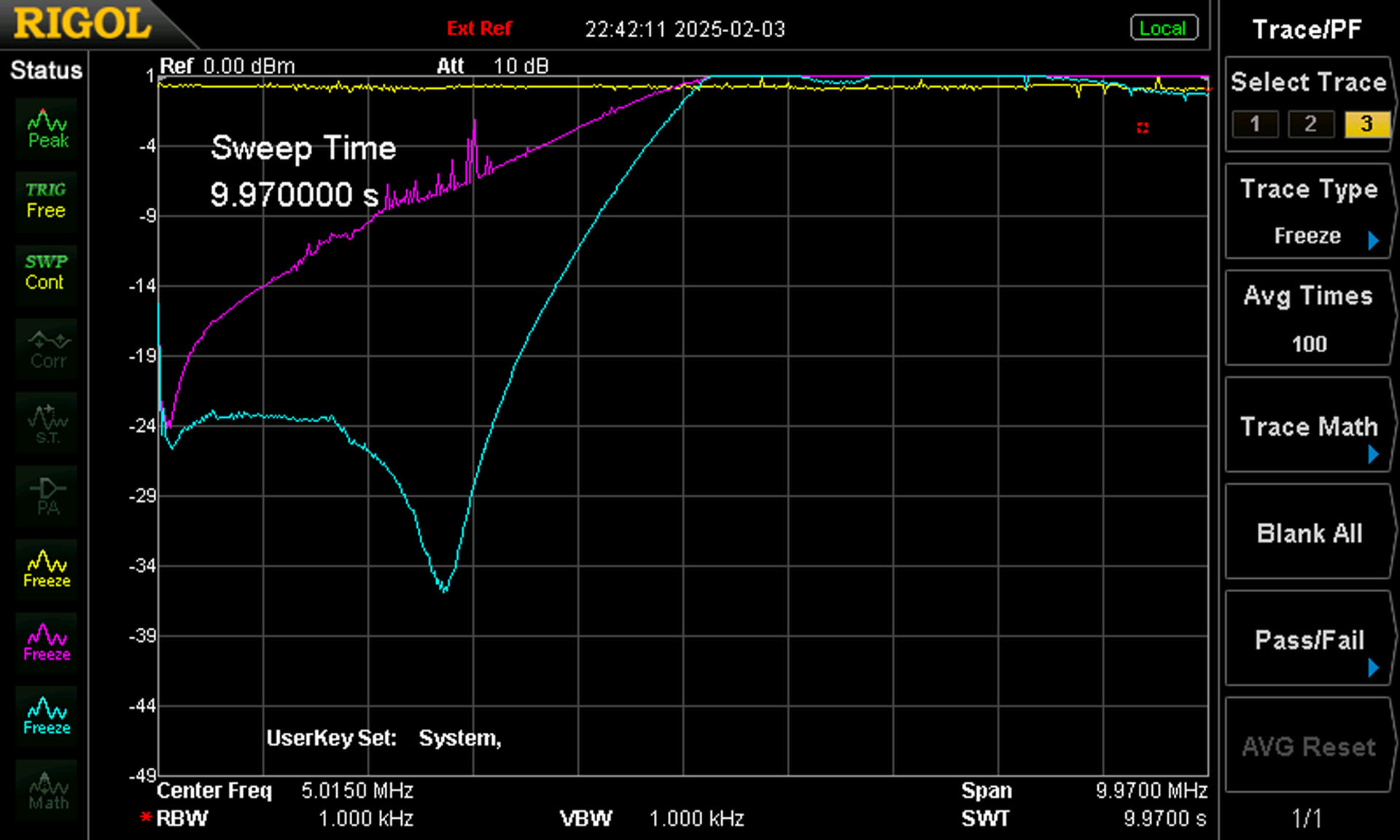

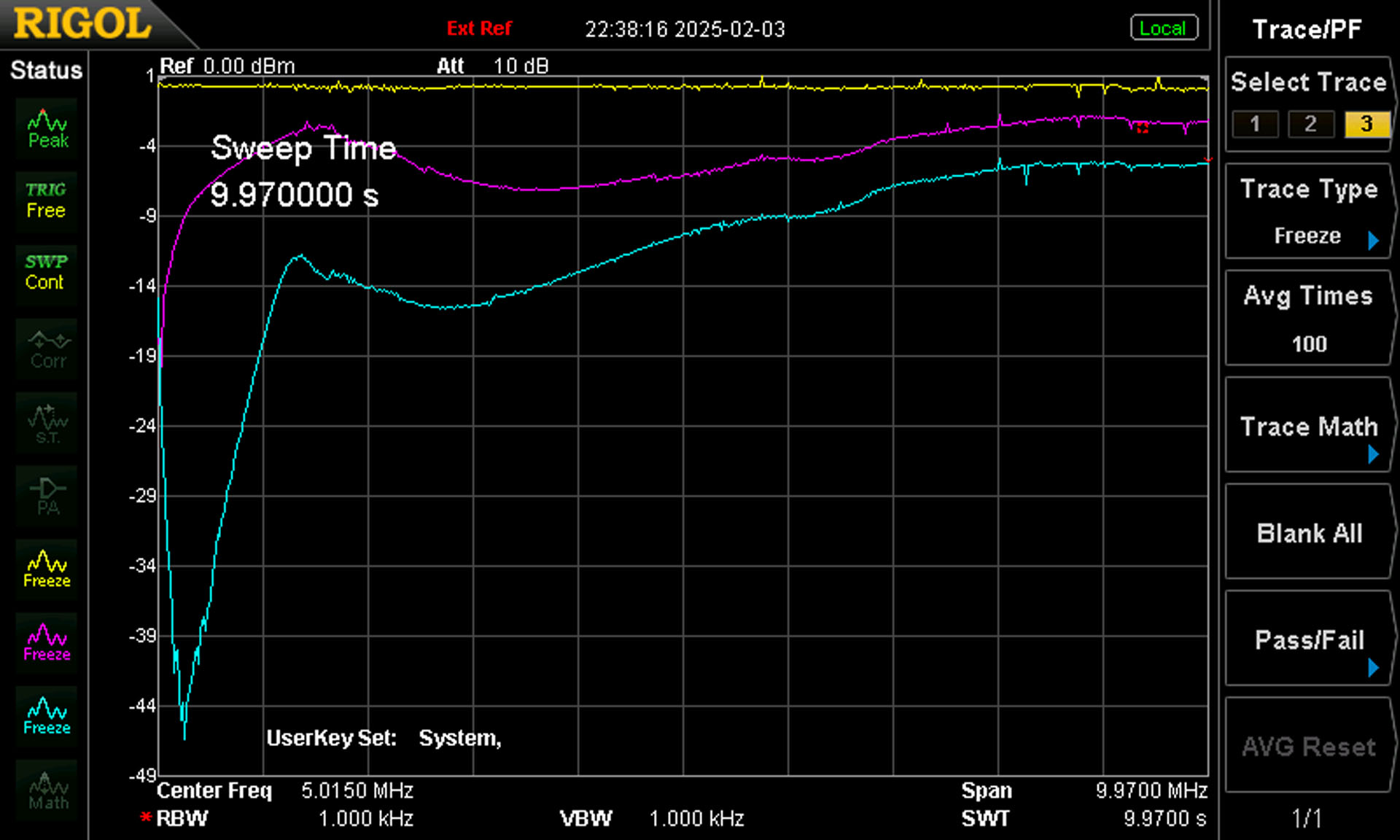

Isolatie Spectrum analyzer
Hoe goed isoleert een switch tussen de poorten? Immers: als een apparaat veel ruis uitstuurt, kán deze ruis lekken naar andere poorten.

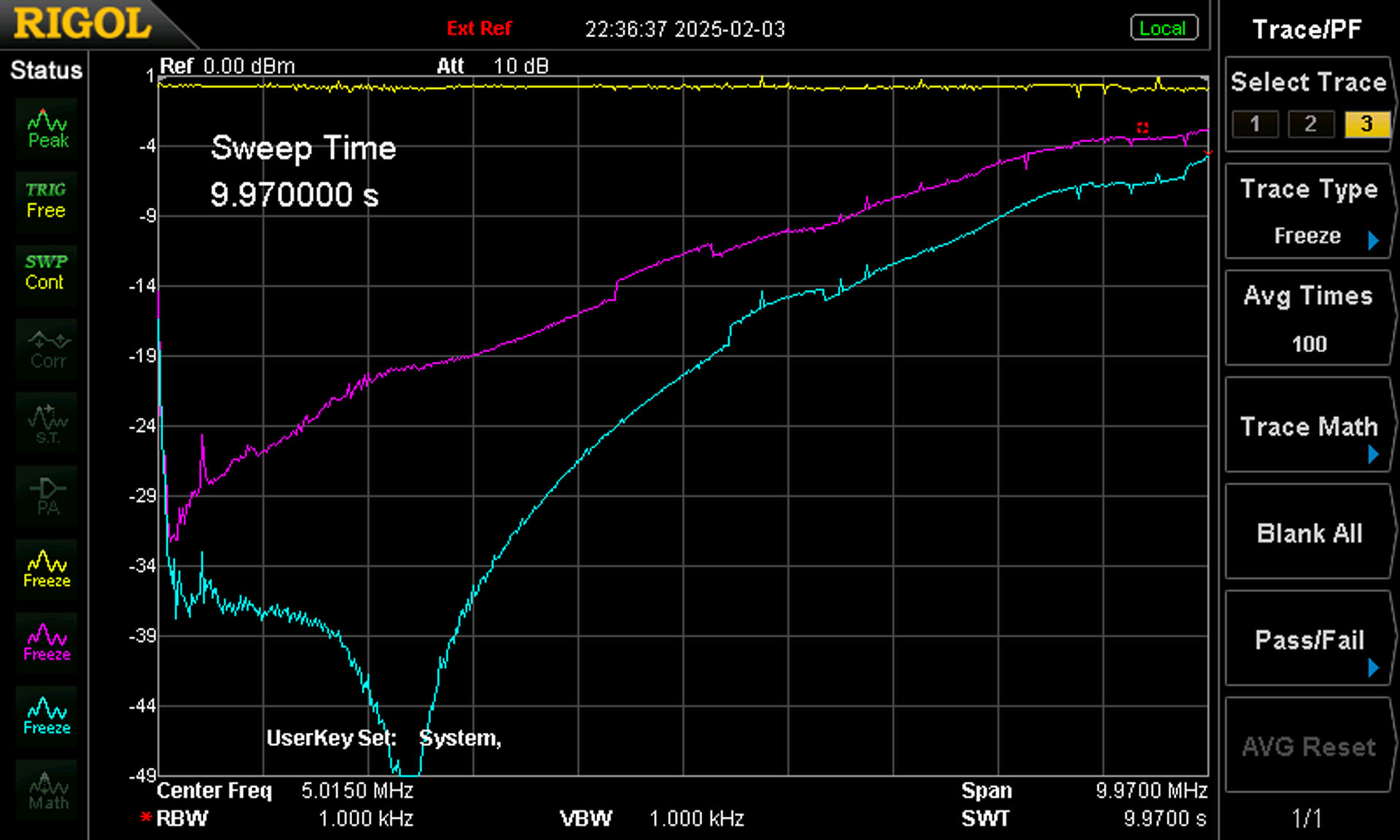

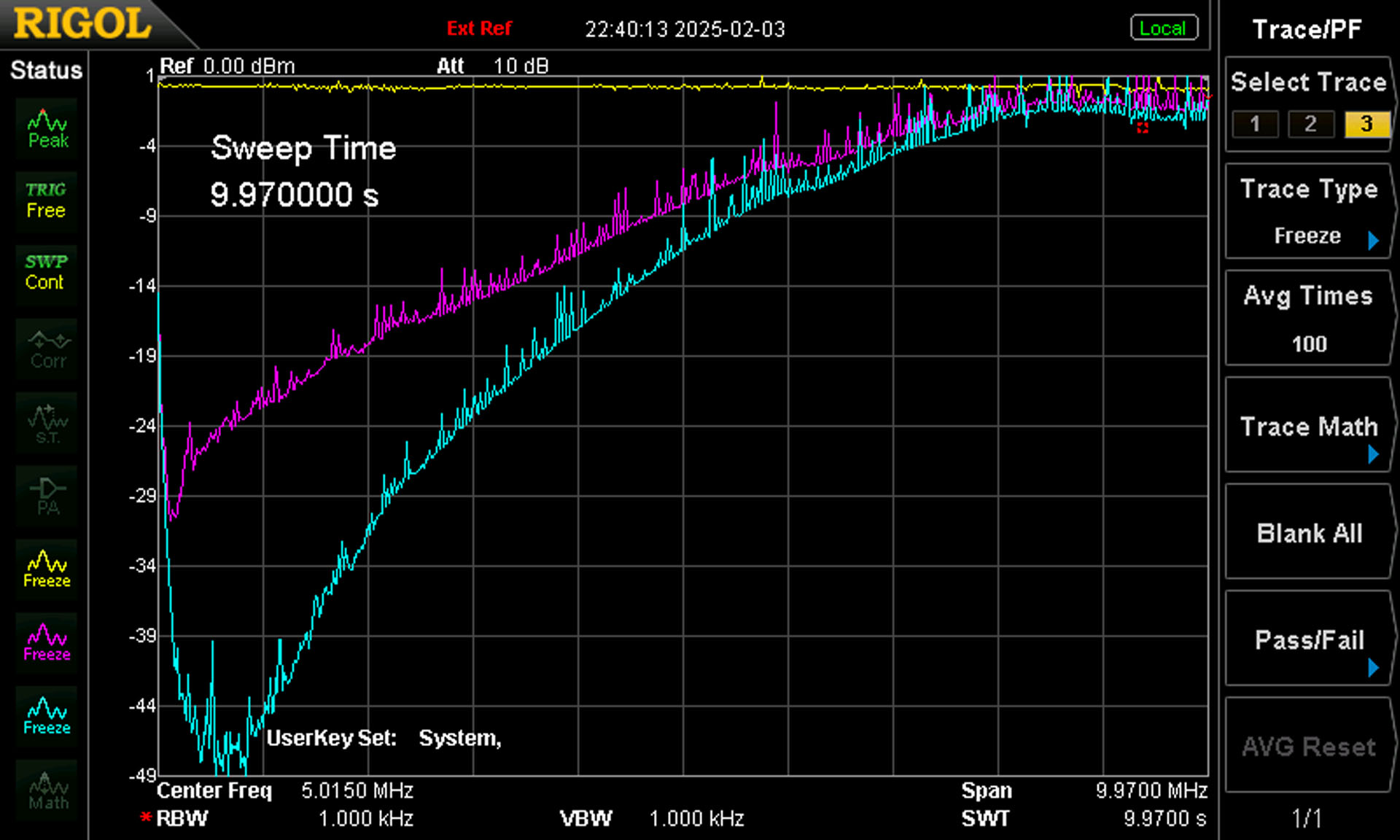

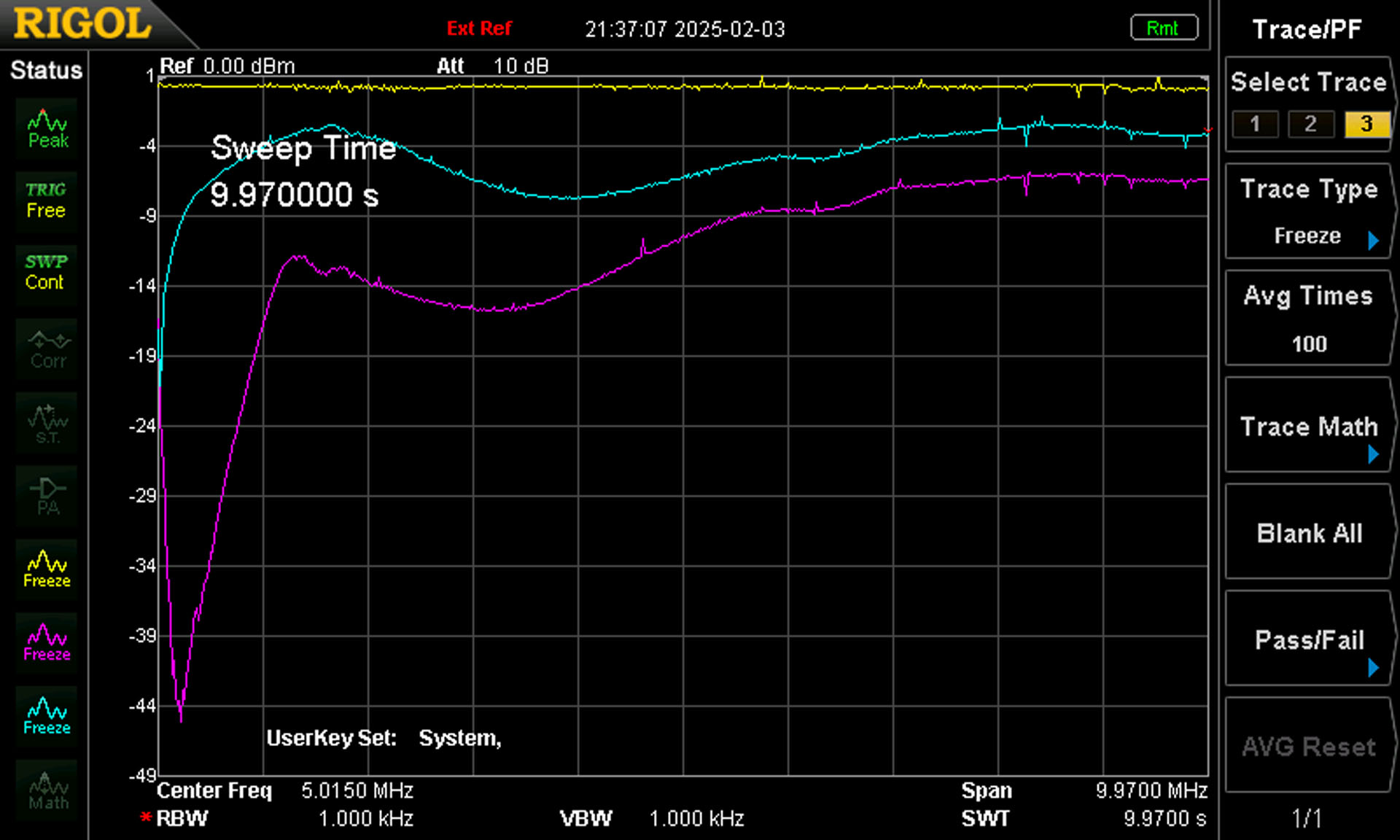

Voor deze test injecteren we witte ruis in de switch en kijken we hoe goed de switch deze weg weet te houden van andere poorten.
We zien ook hier weer grote verschillen tussen de diverse modellen. Elk model filtert anders. De nieuwe Dlink 108 V4 filtert veel beter dan de oude 108 V3. De Dlink 1100 is duidelijk gebaseerd op de oudere 108. De Dlink 108V4 scoort erg goed in deze test.
De Netgear 108 en 108E verschillen van elkaar. De 108T lijkt op de 108E. Beide filteren beter dan de gewone 108. Netgear scoort hier erg goed met d e108E en 108T.
De Zyxel 1200-08 lijkt niet zo goed te filteren. De 2200 doet dat veel beter, weten we uit andere / oudere onderzoeken.
Wat we bij alle switches duidelijk zien is dat het cruciaal is om de boel goed te aarden: dat drukt de ruisvloer significant. We hebben dat ook eerder al getest en ook gehoord: focus verbetert en er komt meer rust in het klankbeeld en de presentatie.

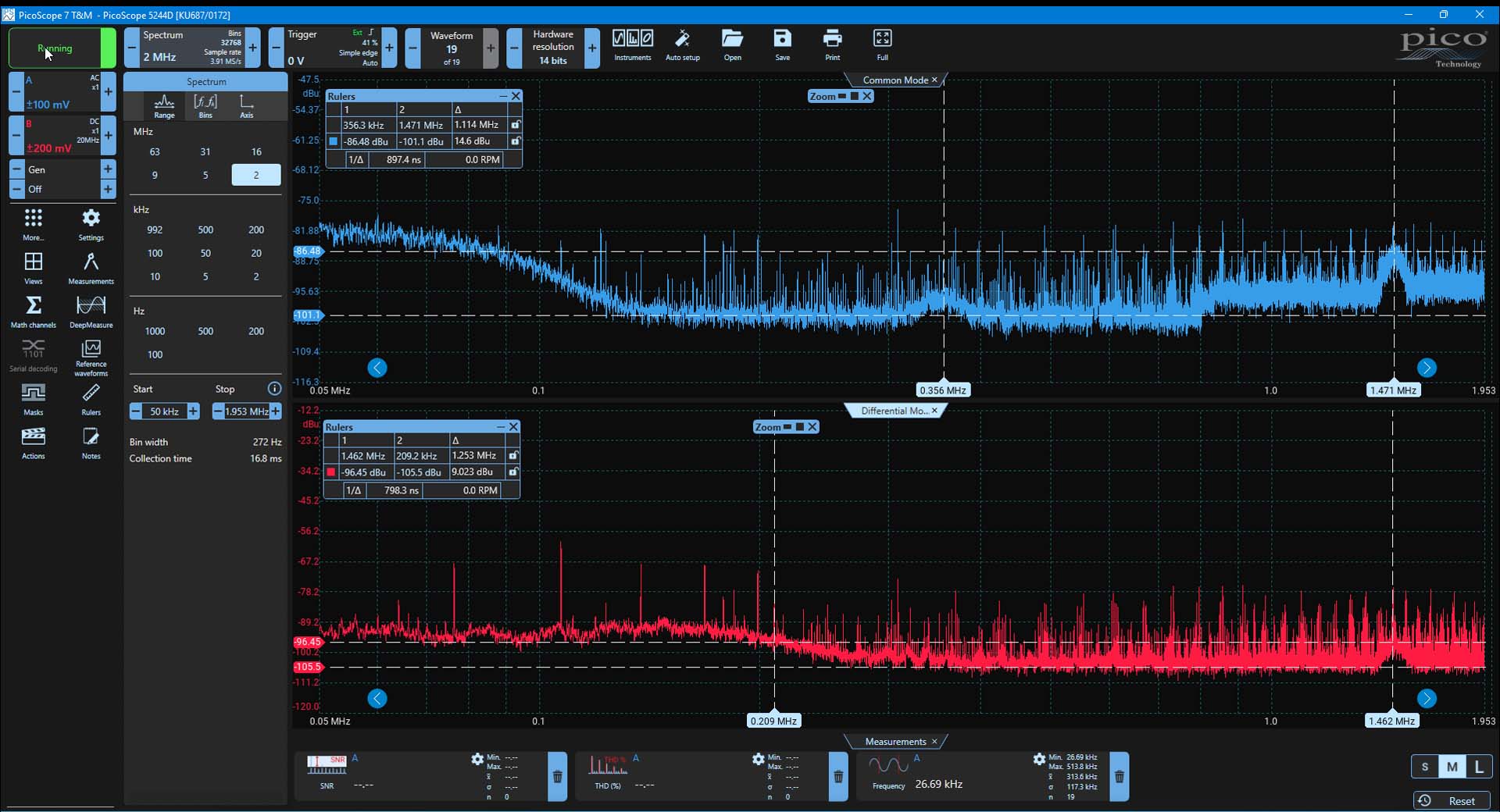

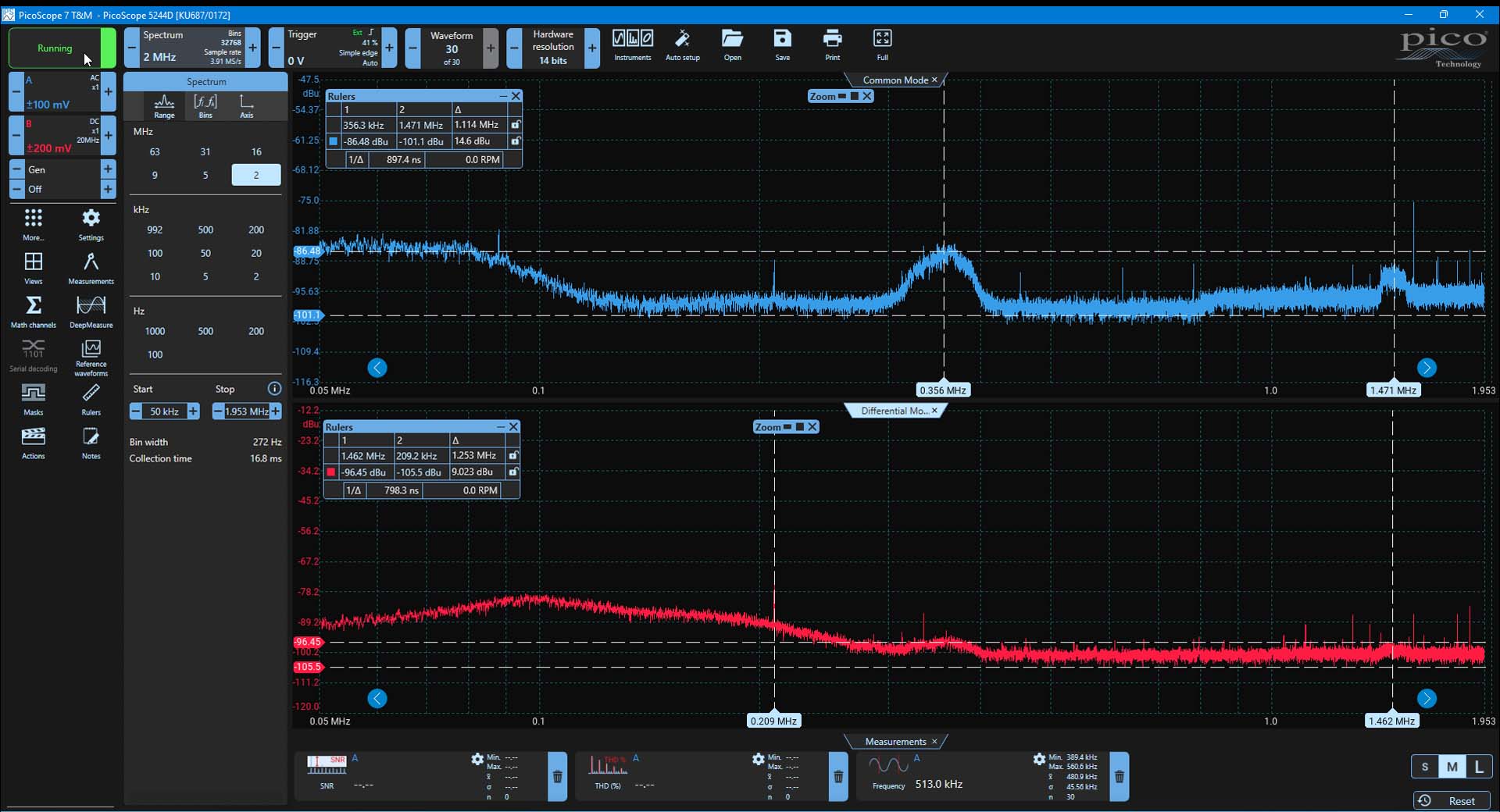

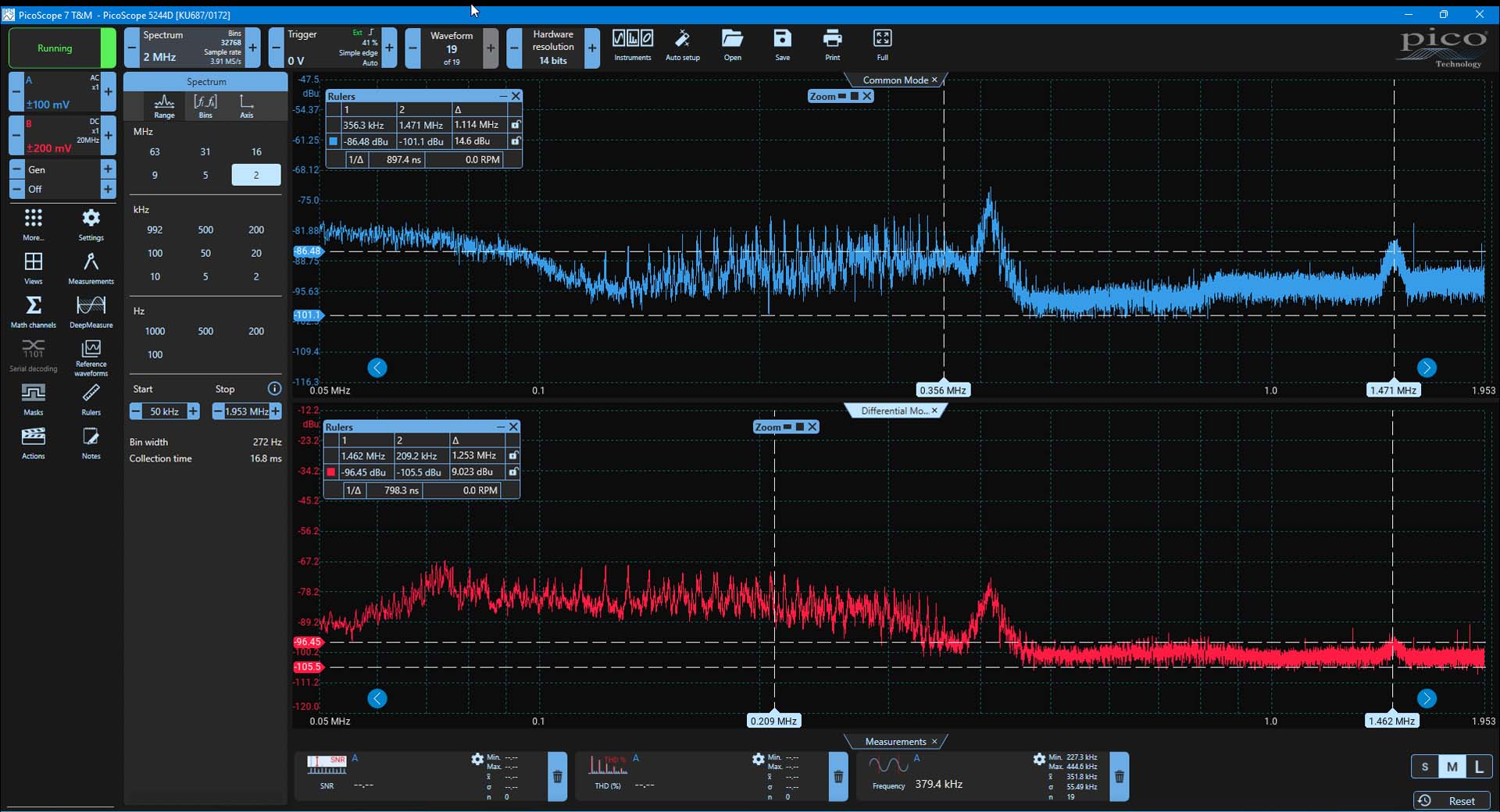

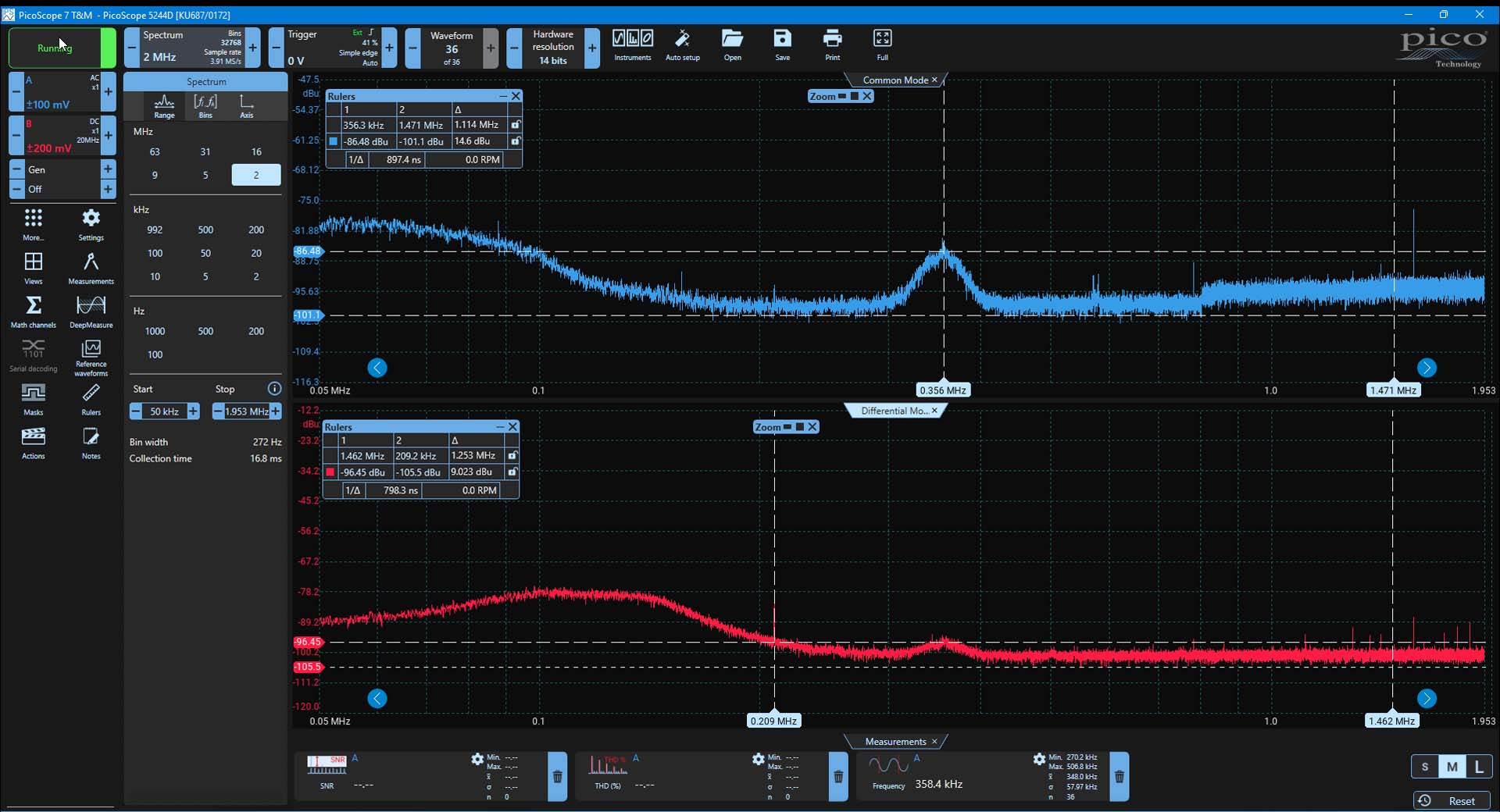

Ruis uit LAN-poort – Picoscope

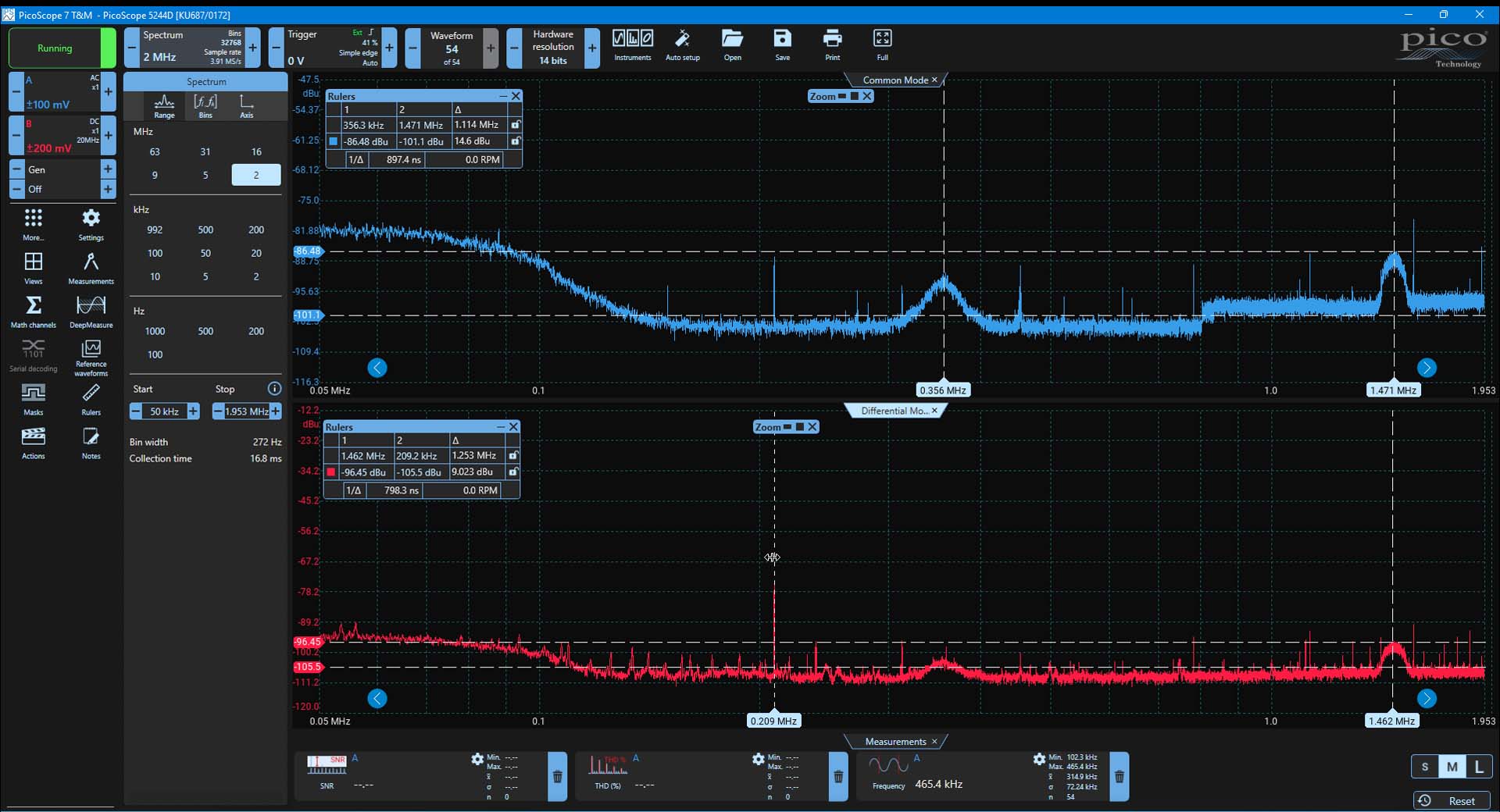

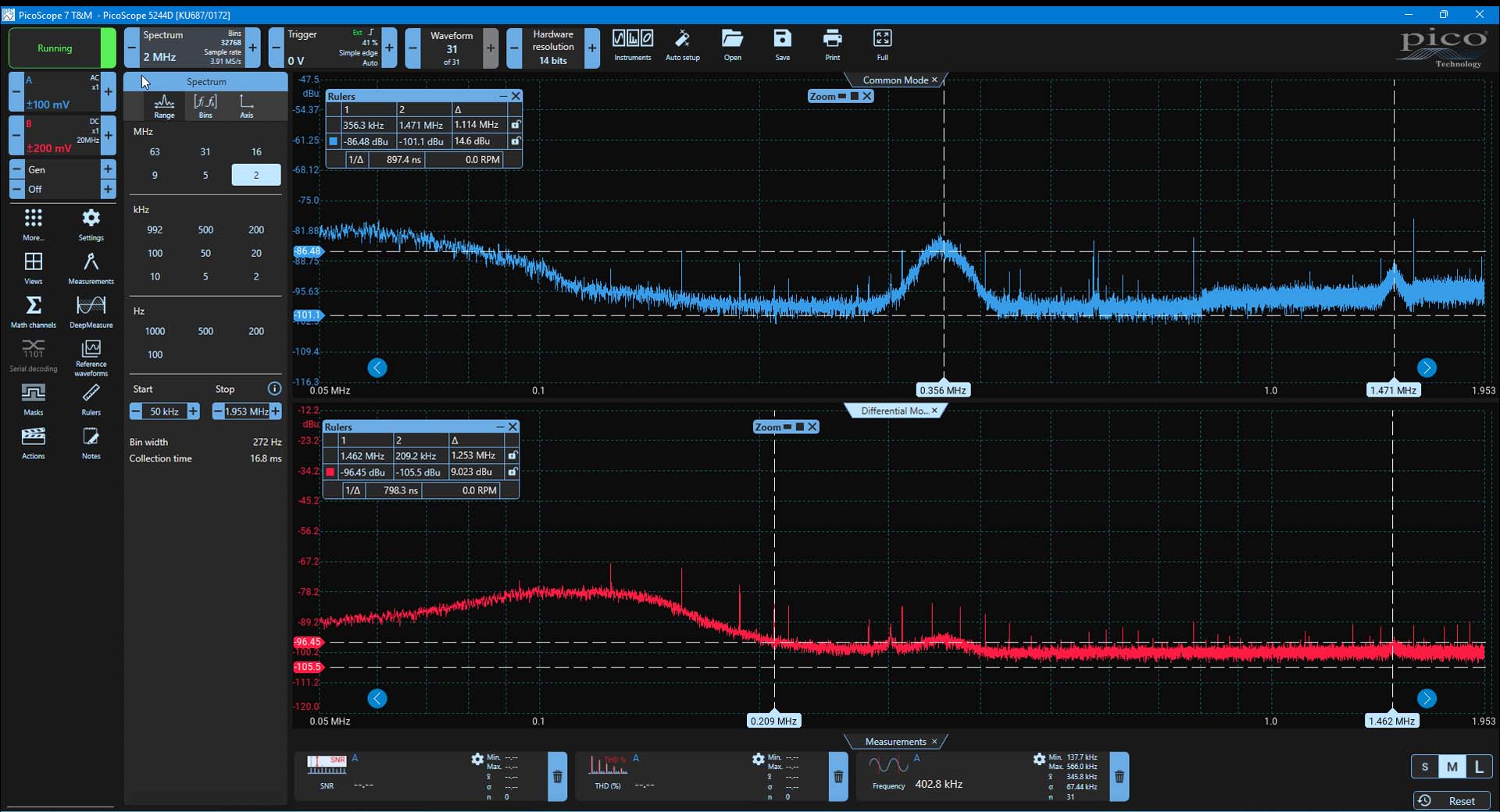

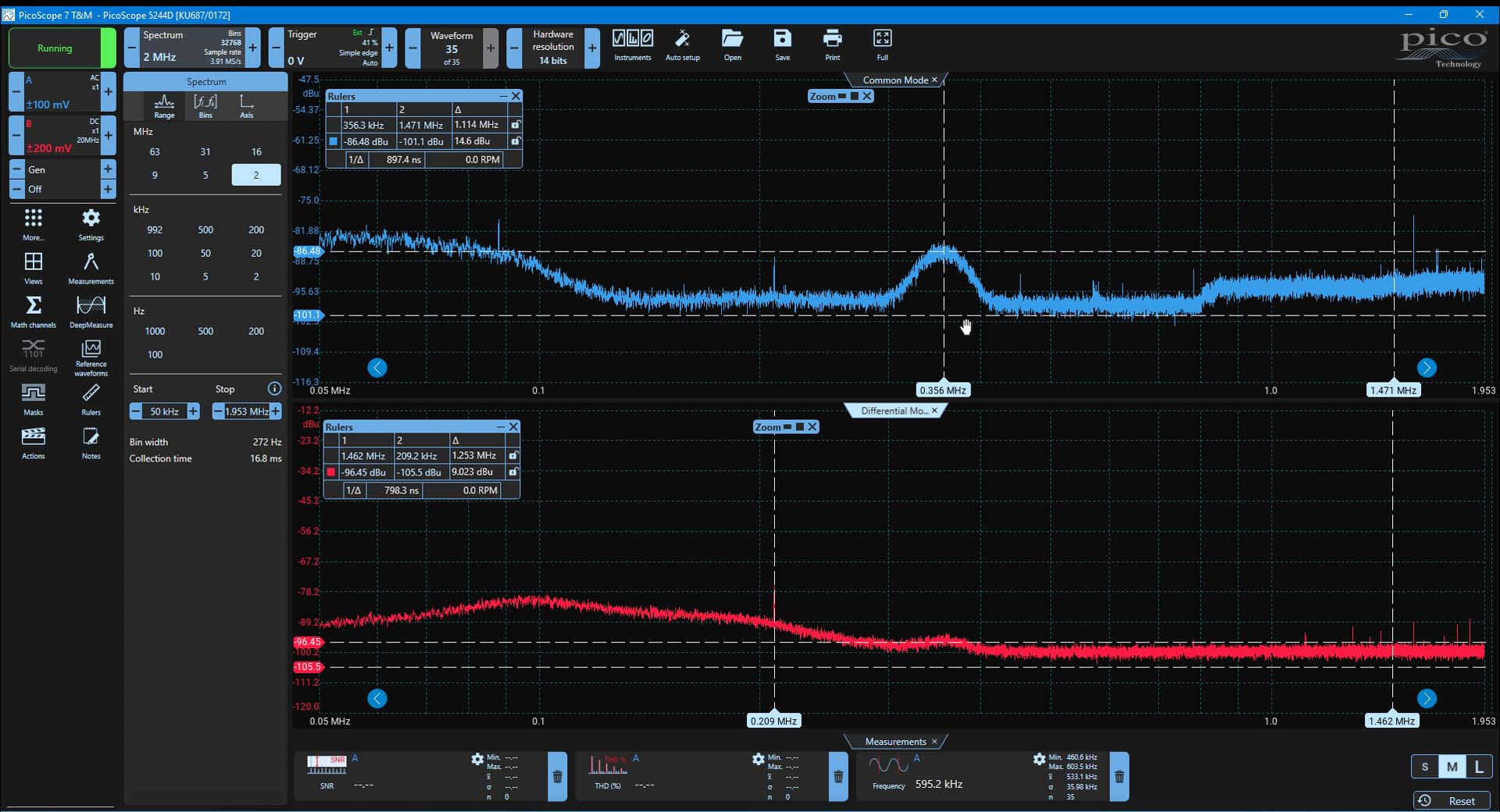

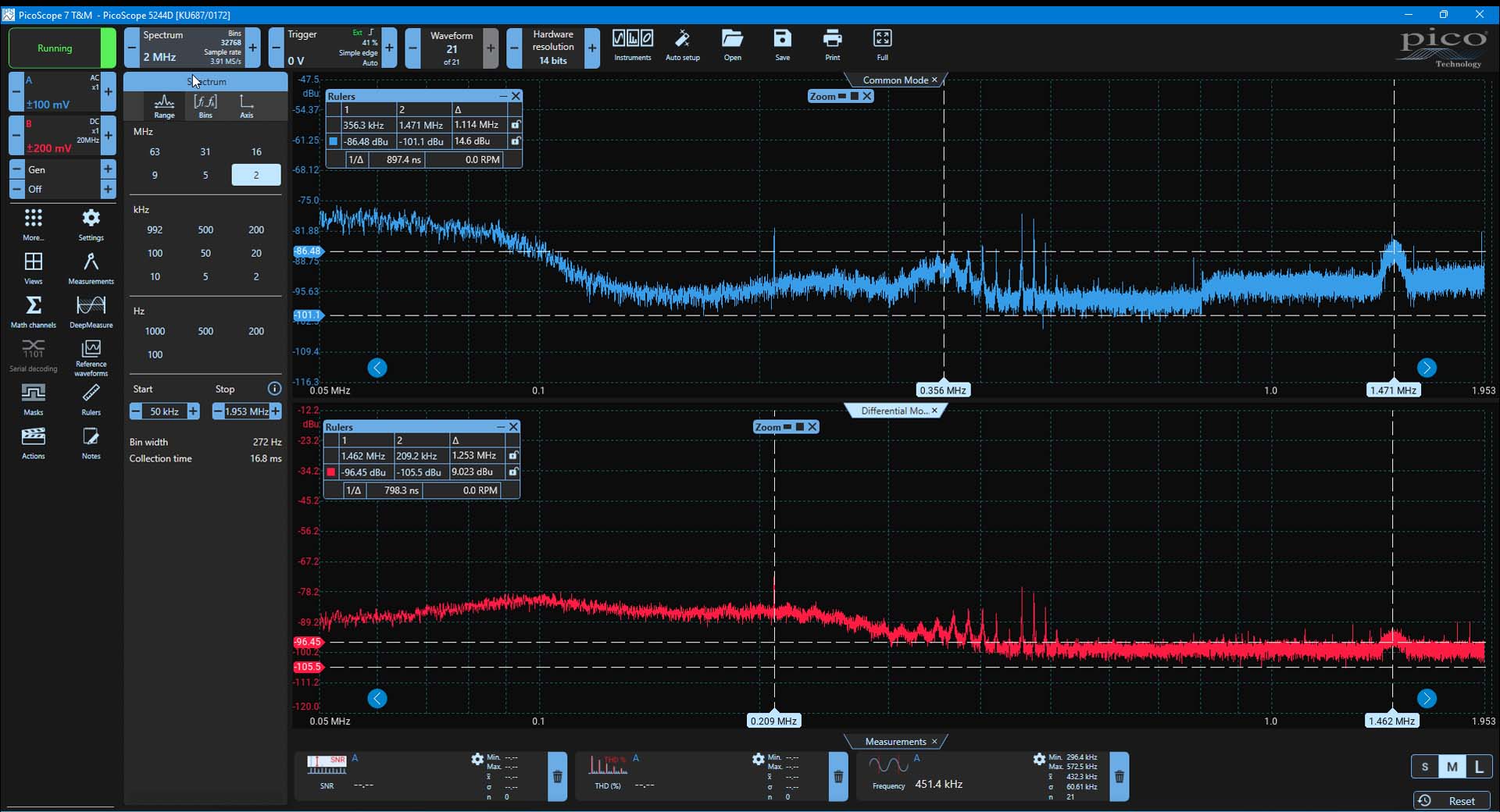

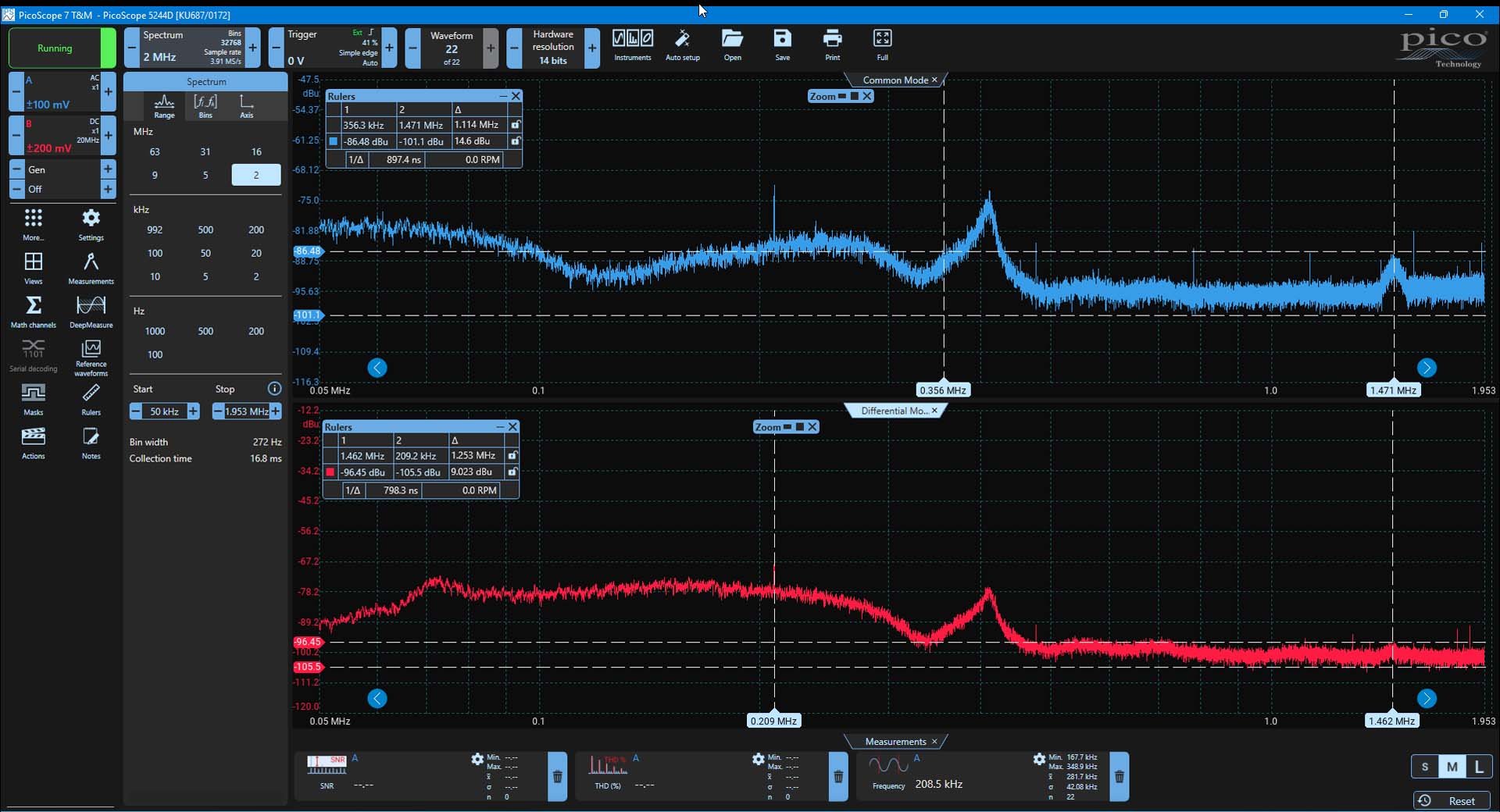

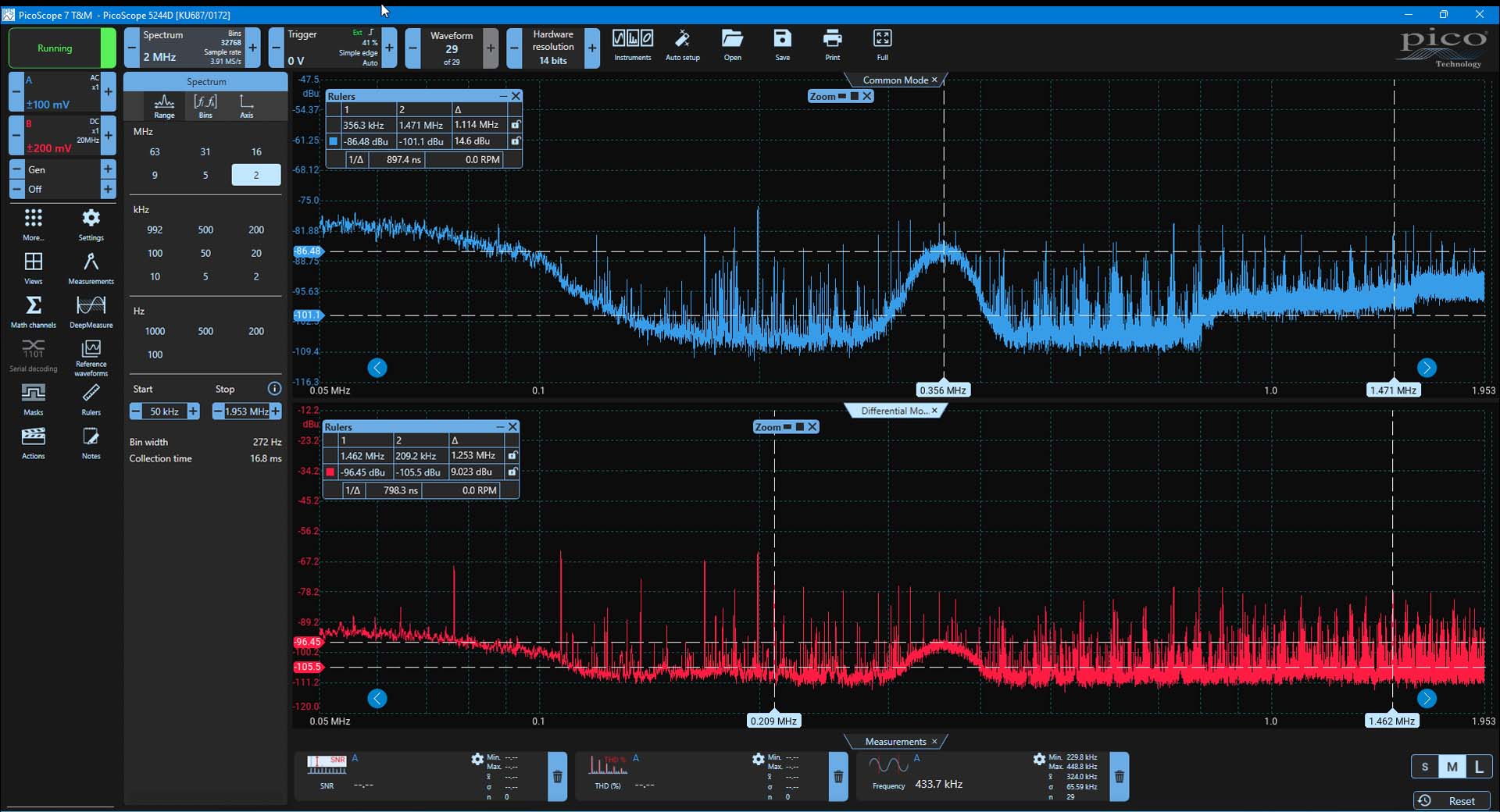

We hebben ook de ruis uit de lanpoort gemeten. Dat gaat via een zogenaamde CDN – Coupling / Decoupling Network. We vangen de ruis uit de poort op en sturen deze door een splitter voor differential en common mode ruis.
Wat opvalt is dat de Netgear het stilste meet. En dan de GS108E-versie. De Dlink 108 V4 zit daar dicht tegenaan. Dat komt ook uit de vorige meting waarbij we poortisolatie meten.
De voeding is – zoals u kunt zien – cruciaal voor het ruisniveau. Zowel de lineaire voedingen als de gefilterde versies presteren significant beter dan de standaard adapters. Dat zien we later ook terug in de jittermeting.
100 Mbit?
Wat echter ook opvalt is dat de 100 Mbit poorten veel meer onrust vertonen. Nu kan dit aan twee dingen liggen: de ruis is gewoon hoger, of we kijken naar data. Nu is het wel zo dat de absolute ruisvloer lager ligt. Maar er zijn dus ook héél veel spikes. We zoeken dit nog verder uit.
Met interesse gelezen. Een aantal vragen. Welke filters zijn nu precies gebruikt ? Ten aanzien van de D-Link 108 switch wordt gesproken over een versie 3 en versie 4. Deze versie’s vind ik niet terug op de site van D-Link ? Welke D-link switches zijn nu precies getest ?
V3 of v4 wordt niet genoemd idd. We hebben beide getest. V4 meet beter. En klinkt ietsje beter vind ik. Het gebruikte filter komen we nog op terug. Beetje een geheimpje.
Alle respect voor het vele meten maar er zijn mij een aantal zaken niet duidelijk: Welke Chinese PSU gebruiken jullie? Er wordt gesproken over een filter, wat voor filter? Wat zijn nu de absolute waarden van de ruis tov het werkelijke signaal? Het heeft voordelen om een switch te aarden, maar hoe, de kast? Eenvoudige switchen hebben daar geen voorziening voor. Met vriendelijke groet, Peter
Beste Peter. Het gaat om een lineaire voeding van BRZHifi. We kennen het merk niet echt, dus leek ons niet super relevant om te noemen. Over het filter… Dat melden we bij de opzet. Het gaat om een filtertje tussen de voeding en de switch. Dus een energie filtertje.
De waarden van de ruis kan je zien. We hebben complete screenshots. Dus de schaal staat links.
Aarden kan gewoon op de kast. Dat werkt bij elke switch. Ook modellen die geen schroef hebben.
