We hebben ook wat phase noise metingen gedaan met de Aeroflex. We hebben ons gericht op Allan Variance, omdat we van mening zijn dat dit meer impact heeft dan puur jitter. Allan Variance geeft variatie in jitter aan. En onze theorie is dat we daar gevoeliger voor zijn.
Allan Variance is een manier om de stabiliteit van een kloksignaal te meten over een bepaalde tijd (wij meten over 1ms). In goede dacs is een stabiele klok extreem belangrijk. Elke kleine afwijking in deze stabiliteit – ook wel jitter genoemd – kan hoorbaar zijn als een verlies aan detail, minder ruimtelijkheid of een wat “wazige” weergave. Een paar picoseconden jitter is al hoorbaar. Soms zelfs minder dan 1ps. Daarom zijn stabiele klokken met een lage Allan Variance belangrijk in een hoogwaardig systeem.

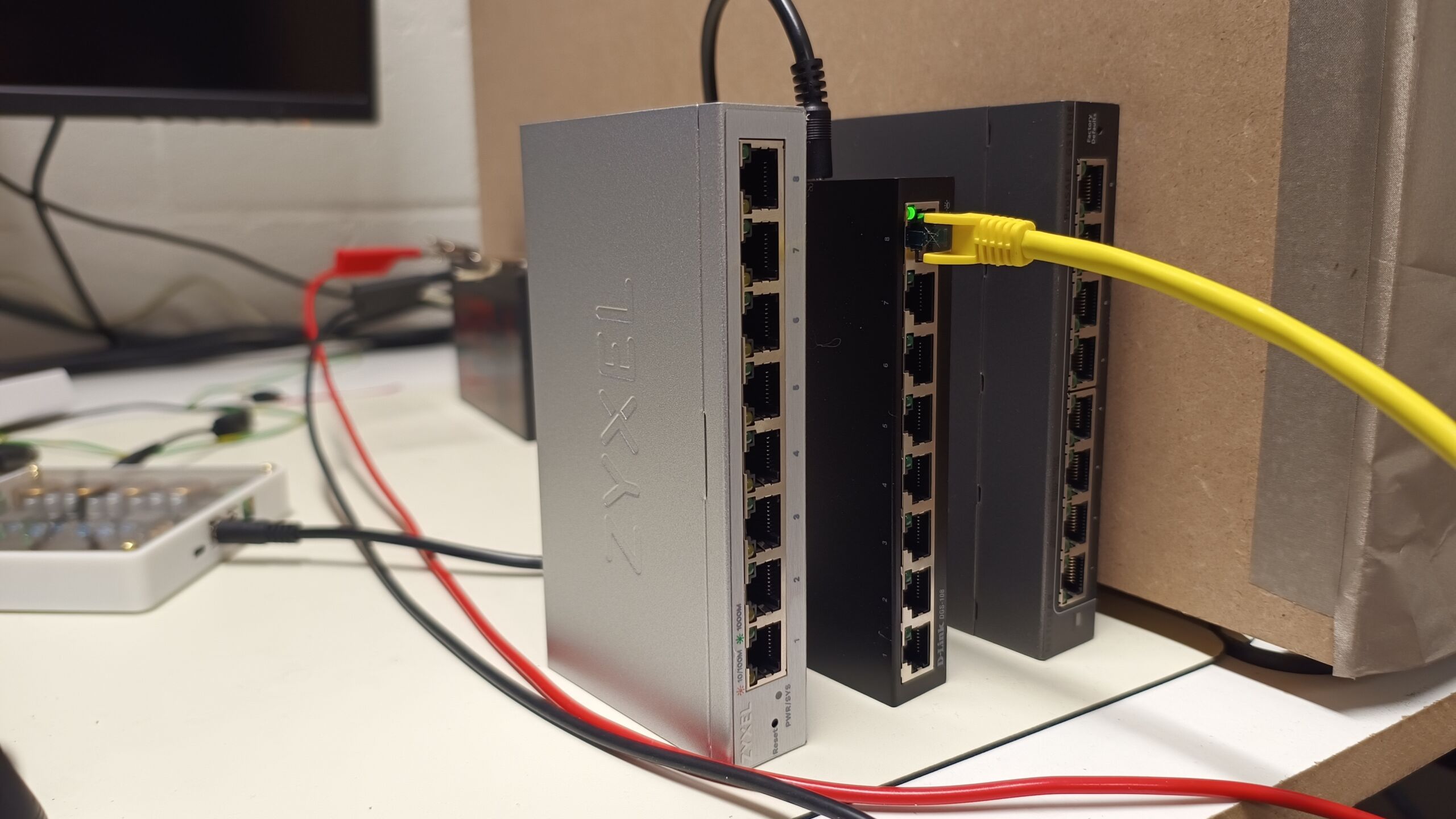

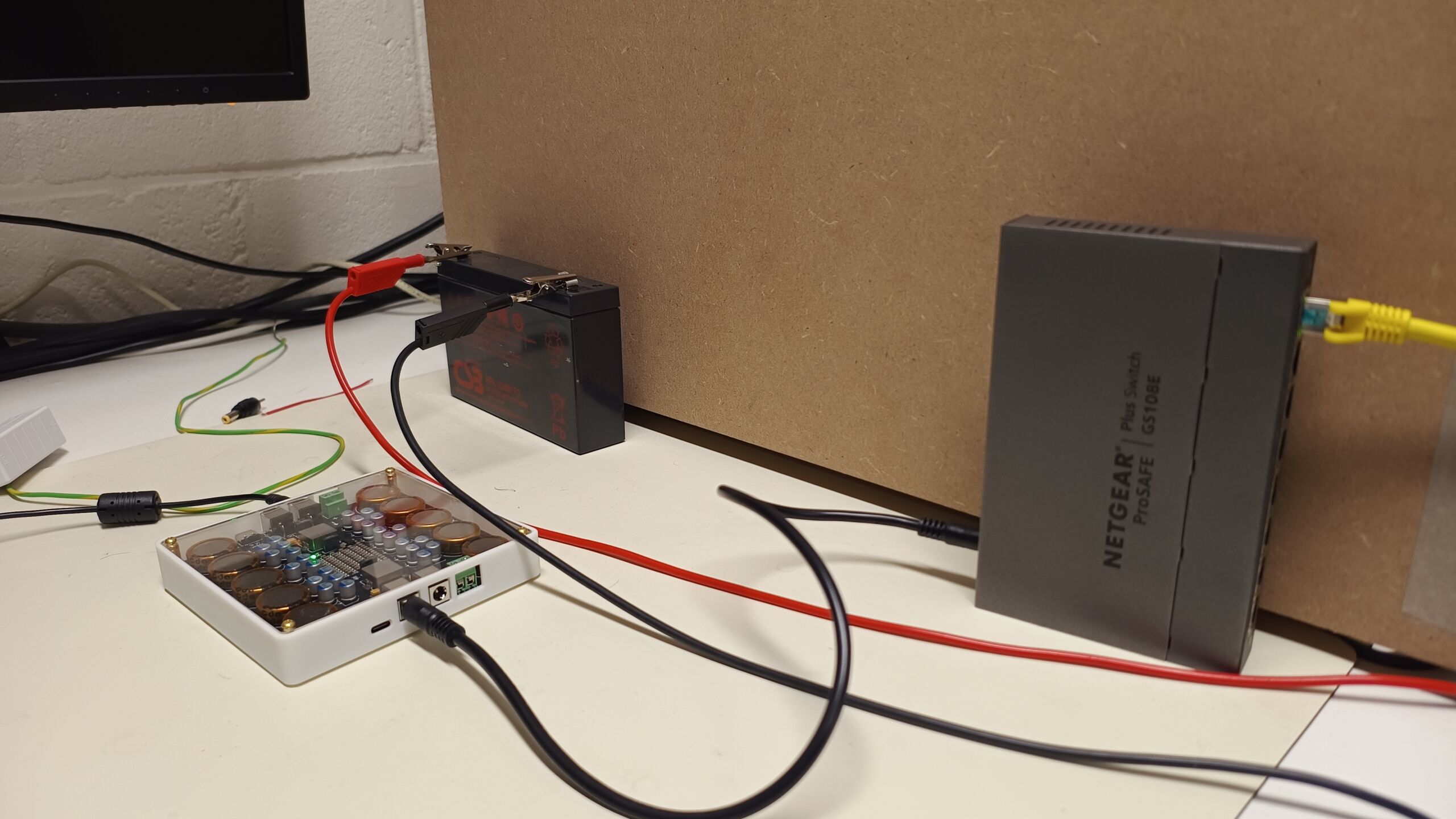

Wij meten op de welbekende Volumio Primo. We meten met een actieve probe, direct op de 100 MHz klok in de Primo. De probe stuurt het signaal naar de Aeroflex PN9000. Als referentie gebruiken we de Axtal 100 MHz klok.

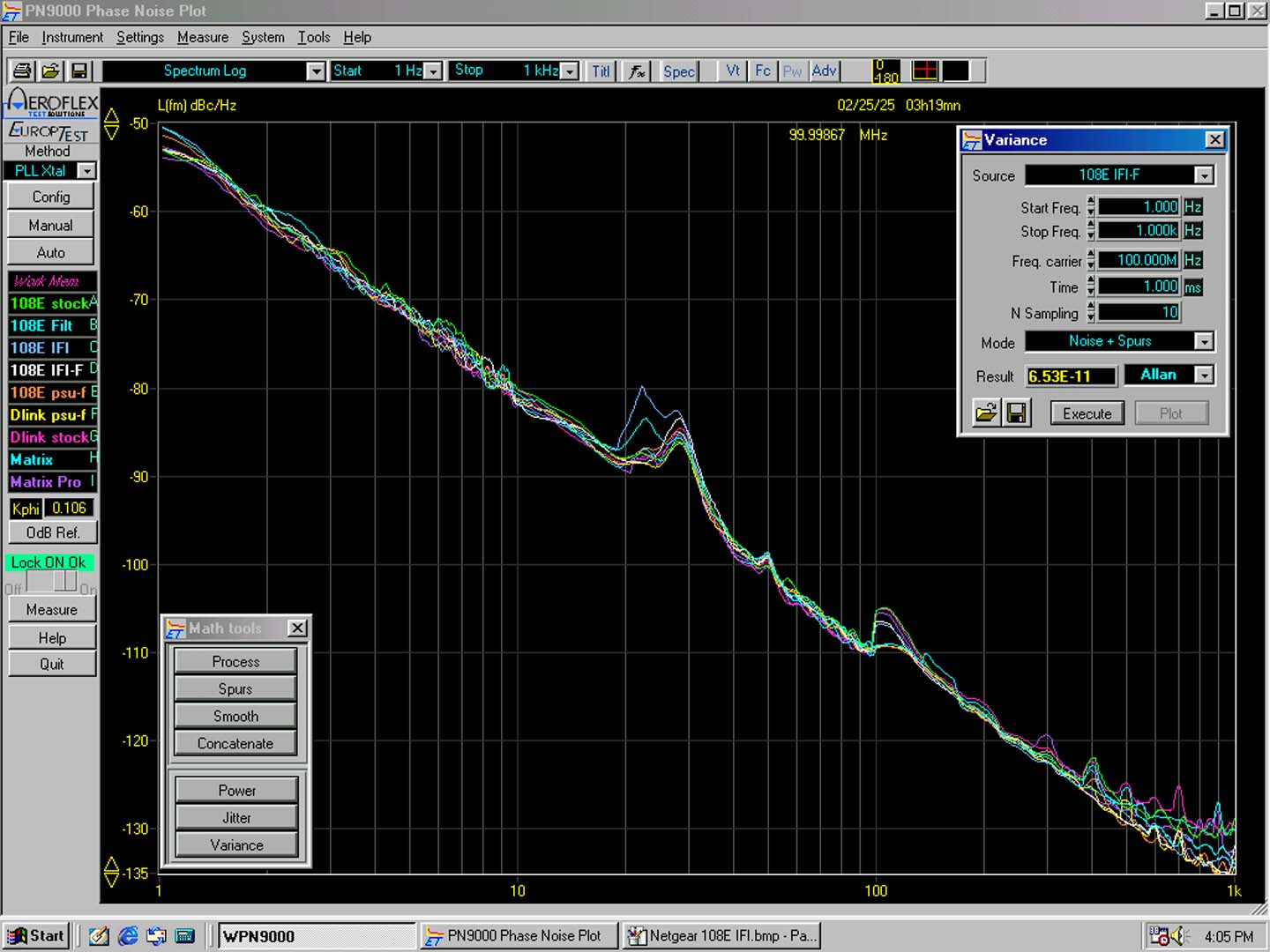

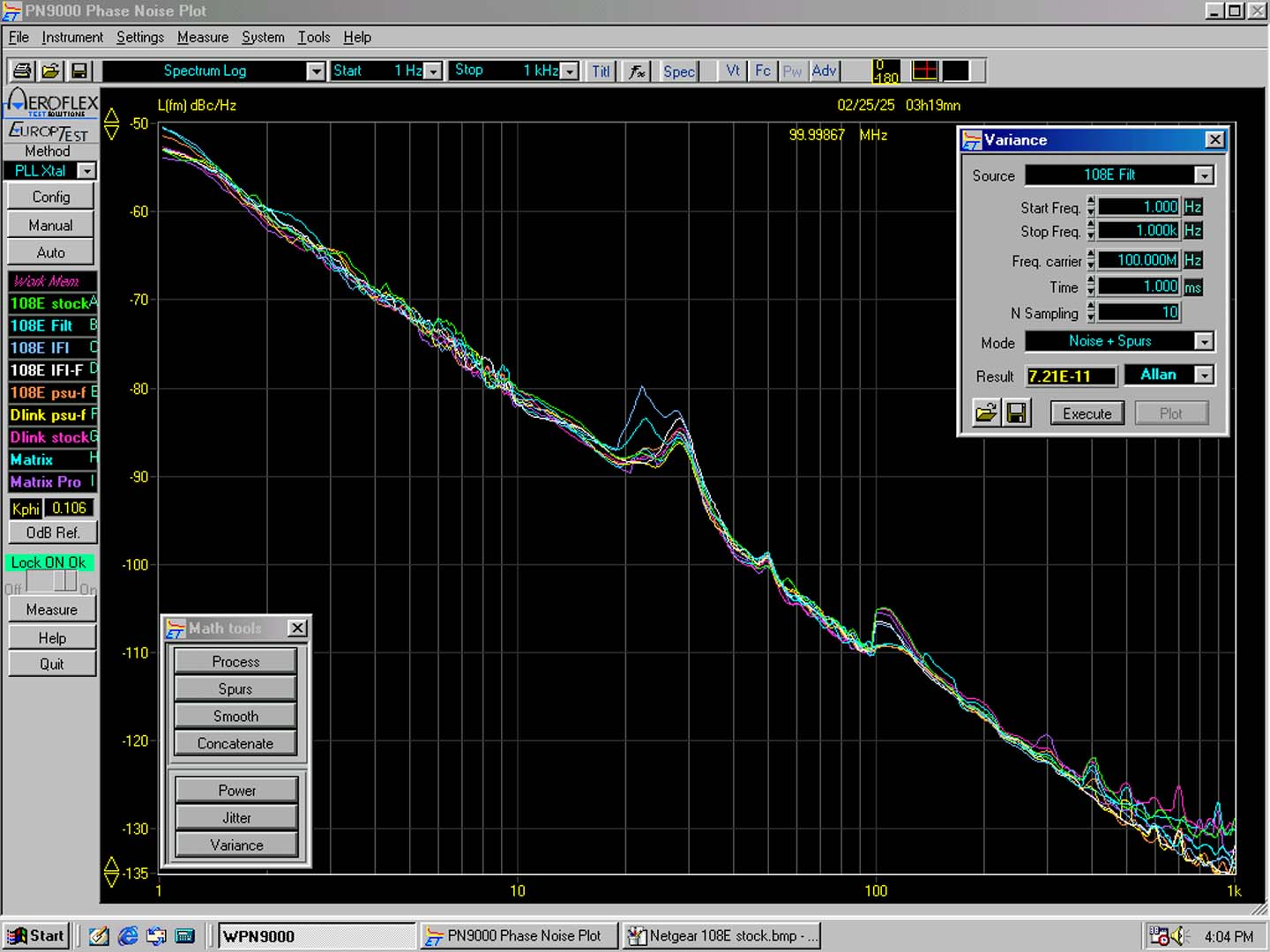

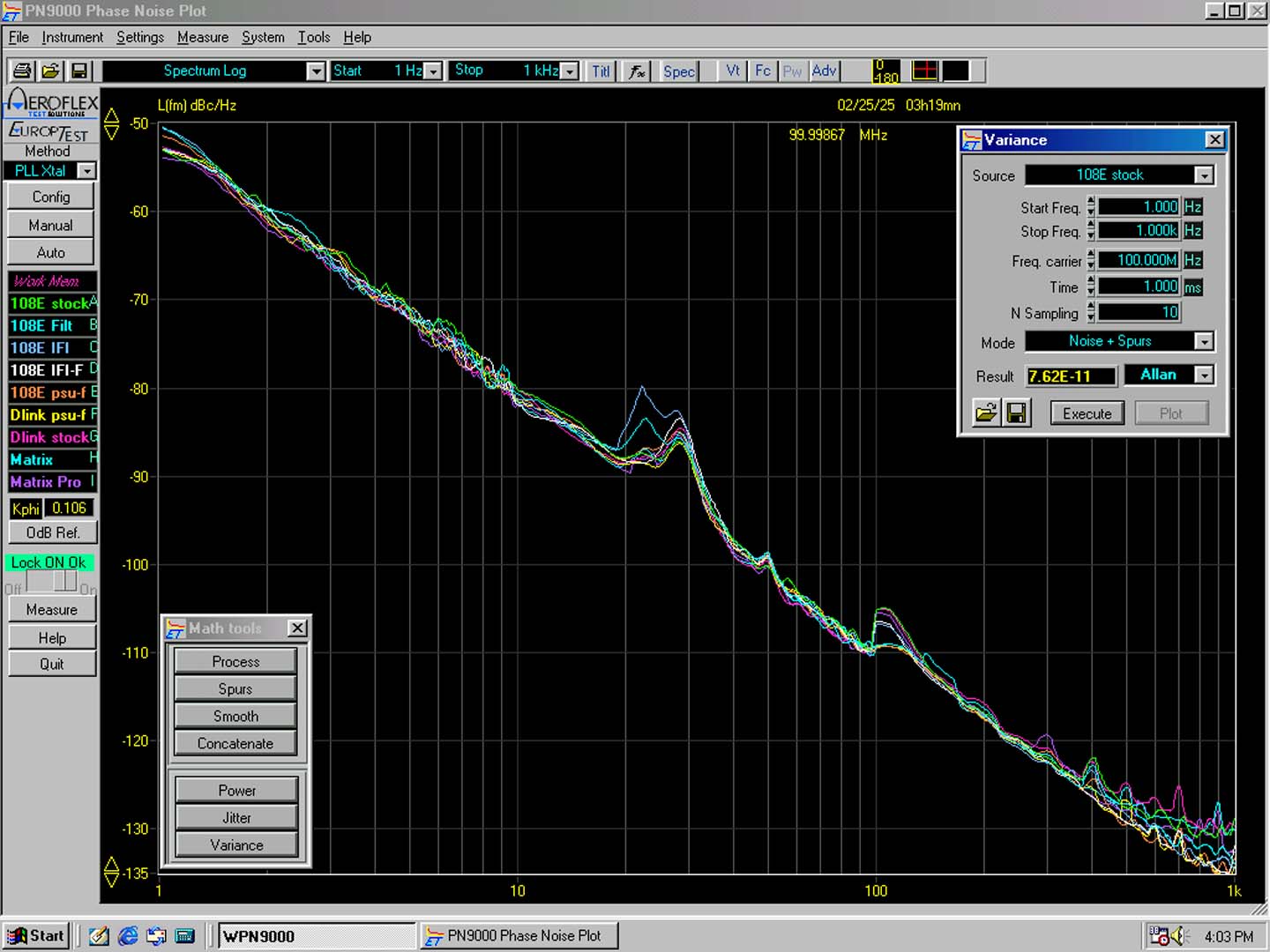

Allan Variance

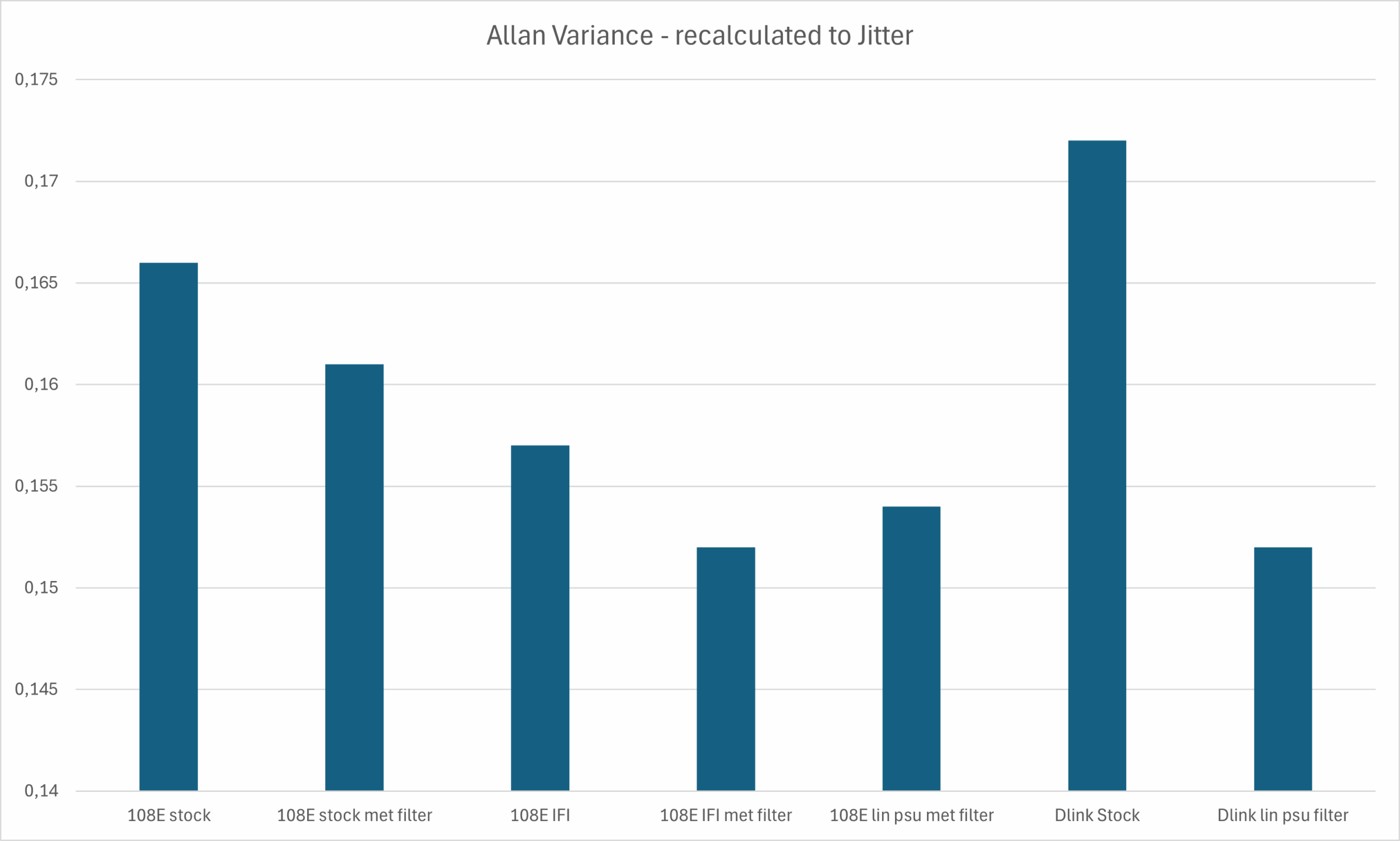

Zoals u kunt zien, heeft een goede voeding en ook degelijke filtering direct invloed op een lagere Allan Variance en – onze mening – op een betere weergave. Hoe schoner de voeding, hoe lager de Allan Variance. En dat is ook in onze luistertest naar voren gekomen: meer rust, meer vloei, meer diepte.
Dit was weer een artikel om van te smullen. Beste Jaap zou je nog iets meer kunnen vertellen over dat aarden van een switch, hoe en wat? Bij de netgear gs108e zie je dat er gebruik gemaakt wordt van verschillende firmware; v1 t/m v4. maakt dat nog iets uit? Alstublieft nog meer van dit soort onderzoekjes; zo leuk.
Met interesse gelezen. Een aantal vragen. Welke filters zijn nu precies gebruikt ? Ten aanzien van de D-Link 108 switch wordt gesproken over een versie 3 en versie 4. Deze versie’s vind ik niet terug op de site van D-Link ? Welke D-link switches zijn nu precies getest ?
V3 of v4 wordt niet genoemd idd. We hebben beide getest. V4 meet beter. En klinkt ietsje beter vind ik. Het gebruikte filter komen we nog op terug. Beetje een geheimpje.
Alle respect voor het vele meten maar er zijn mij een aantal zaken niet duidelijk: Welke Chinese PSU gebruiken jullie? Er wordt gesproken over een filter, wat voor filter? Wat zijn nu de absolute waarden van de ruis tov het werkelijke signaal? Het heeft voordelen om een switch te aarden, maar hoe, de kast? Eenvoudige switchen hebben daar geen voorziening voor. Met vriendelijke groet, Peter
Beste Peter. Het gaat om een lineaire voeding van BRZHifi. We kennen het merk niet echt, dus leek ons niet super relevant om te noemen. Over het filter… Dat melden we bij de opzet. Het gaat om een filtertje tussen de voeding en de switch. Dus een energie filtertje.
De waarden van de ruis kan je zien. We hebben complete screenshots. Dus de schaal staat links.
Aarden kan gewoon op de kast. Dat werkt bij elke switch. Ook modellen die geen schroef hebben.
