Alpha Audio doet met grote regelmaat onderzoek naar de invloed van netwerken op weergavekwaliteit. We hebben blindtests gedaan, labonderzoeken verricht en ook live talloze switches getest. De conclusie: het is gewoon hoorbaar. Maar waar komen die verschillen nu vandaan?
Eerlijk gezegd weten we het antwoord natuurlijk al. We zijn hier inmiddels al jaren mee bezig. Echter hebben we sinds een tijdje een nieuw meetapparaat, namelijk de Aeroflex PN9000. Deze meet phase-noise op zéér diep niveau. Nu gaan phase-noise en jitter hand in hand, dus op zich moet wat er uit de Wavecrest komt, ook uit de Aeroflex komen. En dat is gelukkig ook zo.
Kleine, maar constante verschillen
De verschillen tussen de diverse voedingen zijn klein. Maar ze zijn wel constant en liggen in lijn met wat we op de Wavecrest meten. Een tijd terug hebben we een serie gedaan rondom switches waarbij we de Wavecrest hebben ingezet om jitter te meten. Dat was een prima eerste poging waarbij we een goed idee hebben gekregen van ruis die een switch genereert en de invloed daarvan op weergave.

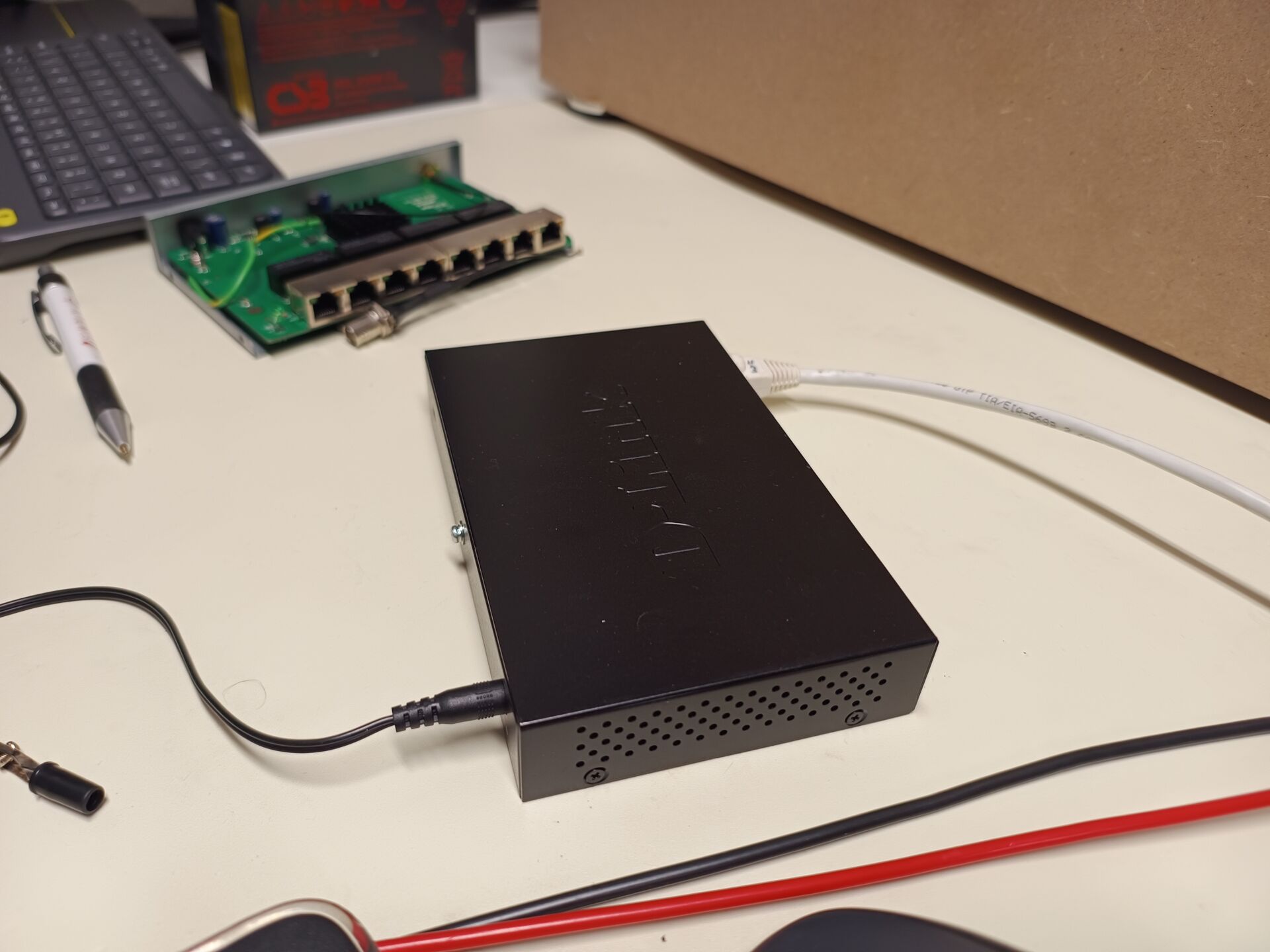

In dit geval pakken we dezelfde Dlink GS108 switch en wisselen we alleen de voeding. Vervolgens kijken we wat dit doet op gebied van jitter.
Meetopstelling

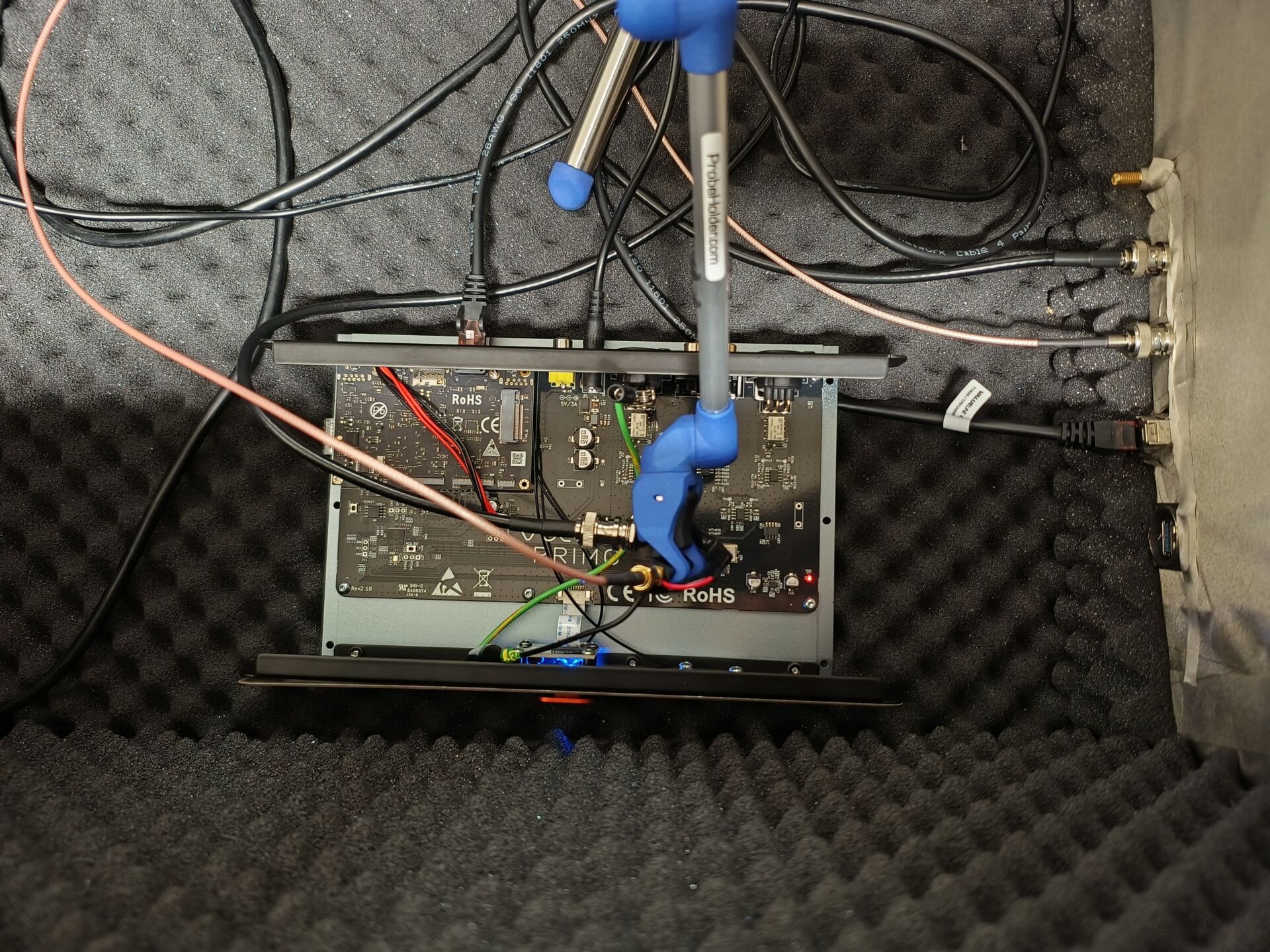

De meetopstelling is niet heel complex. We pakken onze Volumio Primo en zetten een actieve probe op het 100 MHz klokkristal. Dit signaal gaat de Aeroflex PN9000 in. Als referentie gebruiken we een Axtal 100 MHz kristal. (AXIOM5050ULN) (-80dBC/Hz bij 1Hz / -115 dBb/Hz bij 10 Hz).
We hebben de Volumio in de RF shield box gezet. Echter met de klep dicht verloopt de boel en zijn de metingen niet betrouwbaar (ze stijgen elke ronde in ruis en we raken ineens de lock kwijt…). We hebben de klep dus open moeten laten. We moeten nog onderzoeken hoe dit komt.
Phase noise metingen

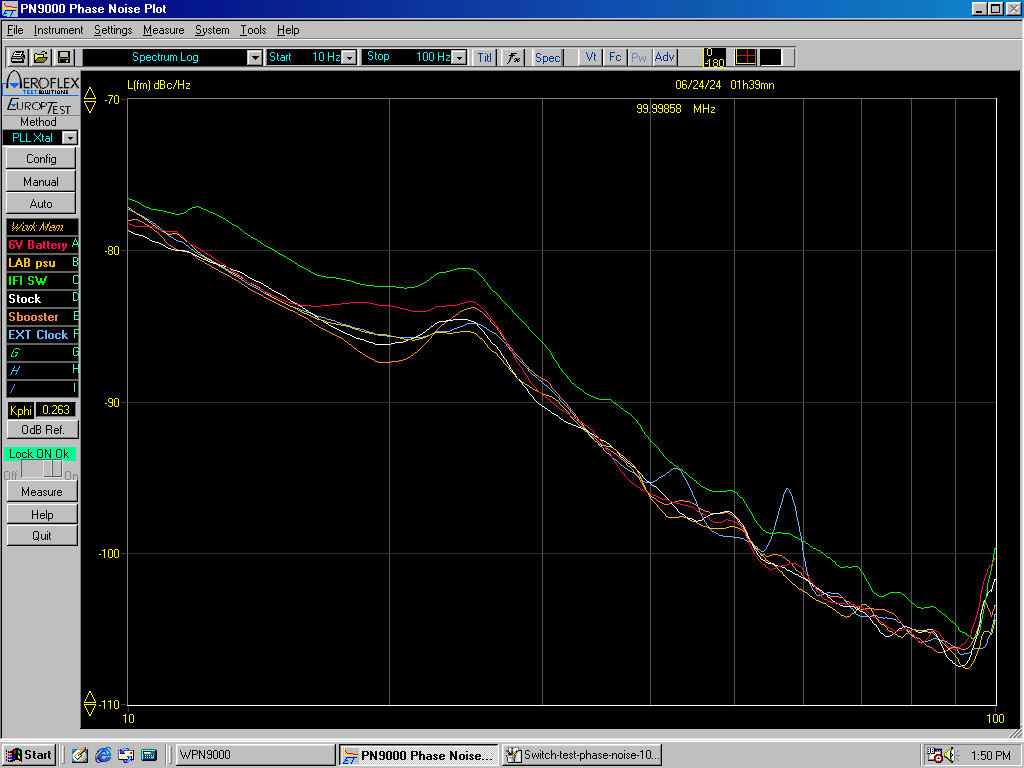

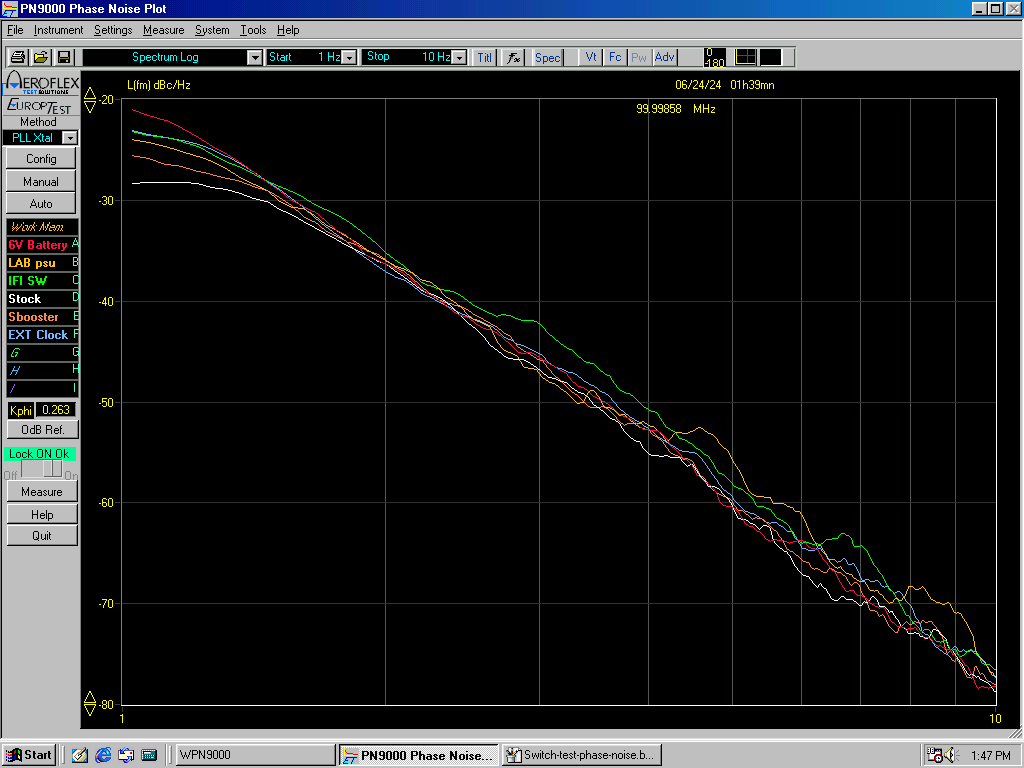

Zoals u kunt zien, liggen de metingen ogenschijnlijk dicht bij elkaar. Echter zijn de vakken 10dB. Kortom: tussen hoog en laag zit zeker 5dBc/Hz. Dat is significant.
Ook zit er verschil in het verloop van de curve. Opvallend – maar verklaarbaar – is dat de IFI-voeding hoger ligt. Dat heeft hoogstwaarschijnlijk te maken met het feit dat deze 12V is en dat daardoor de regulators in de switch harder moeten werken. De switch is eigenlijk voor 5V gemaakt namelijk.
Wie dacht dat een accu beter werkt: nope… de bult bij 100 Hz is hoger en uiteindelijk ook bij 1Hz is de ruis het hoogst. Bijna 10dB hoger dan de standaardvoeding die daar gek genoeg het beste scoort. Gemiddeld gezien lijkt de Sbooster voeding het beste te scoren: die heeft geen echte uitschieters. De labvoeding heeft wat bultjes tussen 10 en 1 Hz. De stockvoeding is ook zeker niet slecht.
Wie denkt: wat doet die blauwe lijn gek! Ja… dat klopt. We hebben als extra proef een gelijke Dlink-switch gepakt en hebben die gemodificeerd met een externe clock-input. Dit is wat er gebeurt als we een 25MHz VCXO de Dlink laten klokken. Er komt dus flink wat ruis bij. Pas dus op met externe clocks. Tenzij vakkundig geïmplementeerd, wordt het alleen maar slechter.
Ander ruispatroon

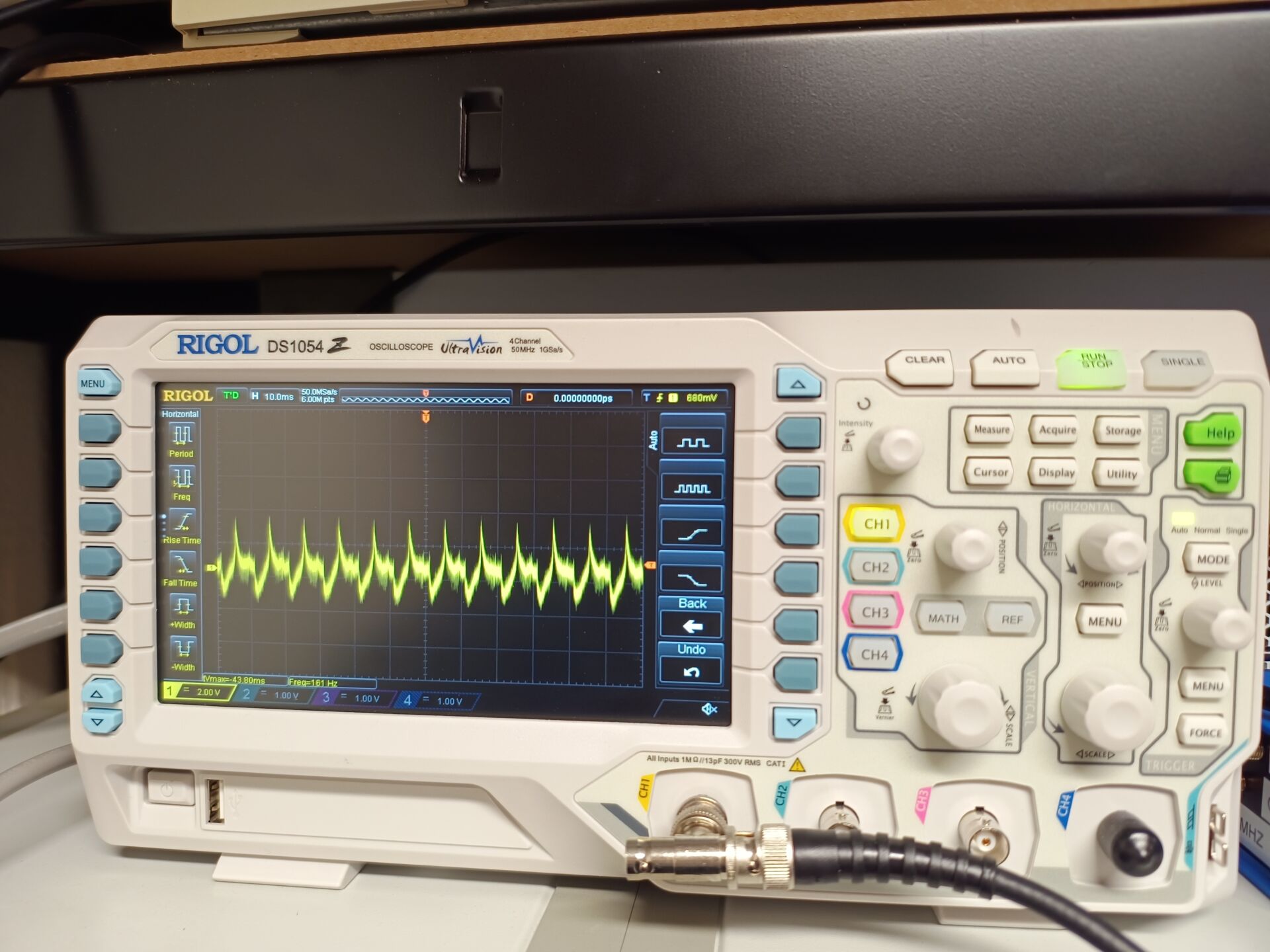

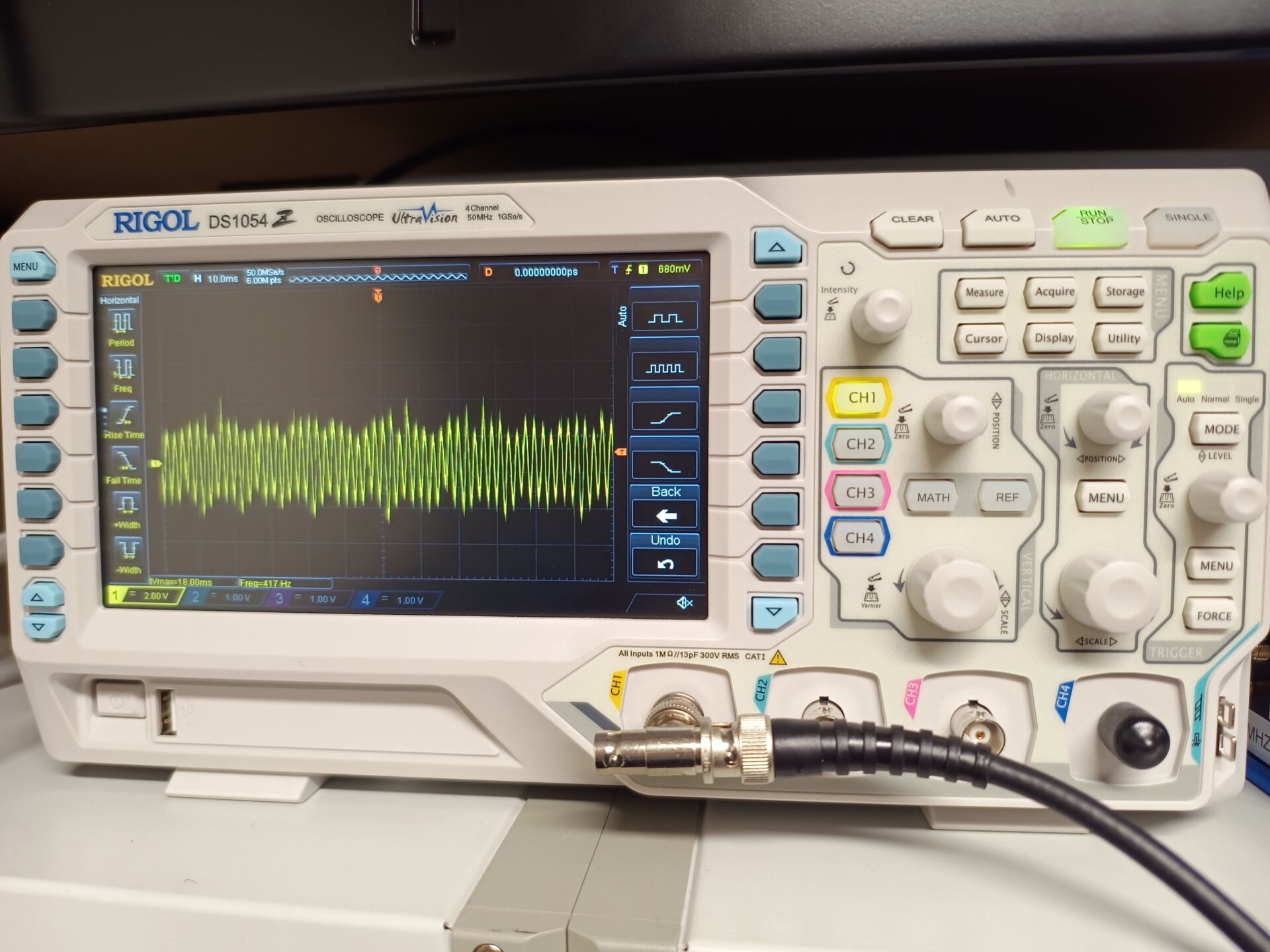

Wat de externe klok doet in termen van ruis, kunnen we ook perfect zien op de scope, aangezien de Aeroflex de ruis zichtbaar kan maken op een scope. U ziet dat het complete ruispatroon verandert.
Conclusie
Voedingen hebben zonder enige twijfel invloed op de weergave. Zelfs als ze alleen maar een switch voeden. De ruis uit de voeding kruipt simpelweg de streamer binnen en kan daar allerhande zaken beïnvloeden. Waaronder de klok die de dac timed. En dat heeft uiteraard invloed op de weergave. Het is geen rocket-science als u eenmaal ziet hoe de keten in elkaar zit en hoe schijnbaar losstaande zaken toch met elkaar verbonden zijn.
En wie nu denkt: dan ga ik draadloos streamen. Of een wifi-bridge gebruiken… ook dat heeft invloed. Wifi netwerkkaarten kunnen ruisen. En een bridge is nog steeds met een kabeltje verbonden. En ook de wifi bridge heeft een voeding nodig… Het is niet zo gemakkelijk allemaal.
