Megatest luidsprekerkabels – échte metingen, samples en blindtest!

16

Inleiding

We kunnen zonder twijfel stellen dat deze test van luidsprekerkabels de meest intensieve test is die Alpha Audio tot nog toe heeft gedaan. We hebben ontzettend veel tijd en energie gestoken in deze vergelijkende test. Daarnaast hebben we twee nieuwe, prachtige meetapparaten aangeschaft om deze test uit te voeren. En dit alles om voor eens en altijd te bepalen of er een relatie te leggen is tussen meten en luisteren. Of dat gelukt is, kunt u lezen in deze monstertest van niet minder dan twaalf luidsprekerkabels.

We beginnen een serieus arsenaal aan meetapparatuur op te bouwen bij Alpha Audio: een Prism dScope III, een veelzijdige Rigol digitale scope én 60 MHz function generator en een Sourcetronic LCR-meter. Dan nog legio speciale verlooppluggen, meetkabels, dummyloads, variabele weerstanden en andersoortige accessoires. De reden dat we hierin investeren is tweeledig: we willen graag weten of een fabrikant wel eerlijke specificaties communiceert én het is ontzettend interessant en leerzaam om een relatie te leggen tussen objectieve metingen en subjectieve luistertests. Want vaak hóren we wel verschillen, maar zijn ze meetbaar? En verklaarbaar? En andersom geldt hetzelfde: we meten bijvoorbeeld interface jitter, maar is dat wel écht hoorbaar? Die relaties leggen is inmiddels bijna de missie van uw auteur.

Luidsprekerkabels… de testprocedure

Er is veel debat over kabels. Doen ze wat? Doen ze niets? Moet je investeren in een degelijke (luidspreker)kabel? Of kan je gewoon kleerhangers gebruiken. Wij horen zonder meer verschil. Maar kunnen we dat ook in een blindtest bewijzen? Om daar achter te komen, gaan we er nu helemaal blind in. Tenminste: collega auteurs Martijn ten Napel en Yung Lie gaan er blind in. Uw auteur heeft alle kabels doorgemeten en gesampled en is zodoende niet objectief meer. Zijn enige taak op de luisterdag is de kabels wisselen en koffie drinken… ach: iemand moet dat doen.

Yung en Martijn krijgen allebei een stuk papier waarop ze de bevindingen noteren. Dat gaat onder vastgestelde eigenschappen (detail, klankkleur, imaging en overall gevoel van de kabel). Net als bij de switchtest. Uw auteur heeft een top-3 kabels uit de metingen gevist. Dat gaan Yung en Martijn ook doen, zodat we achteraf ook kunnen kijken of de best metende kabel ook de best klinkende kabel is.

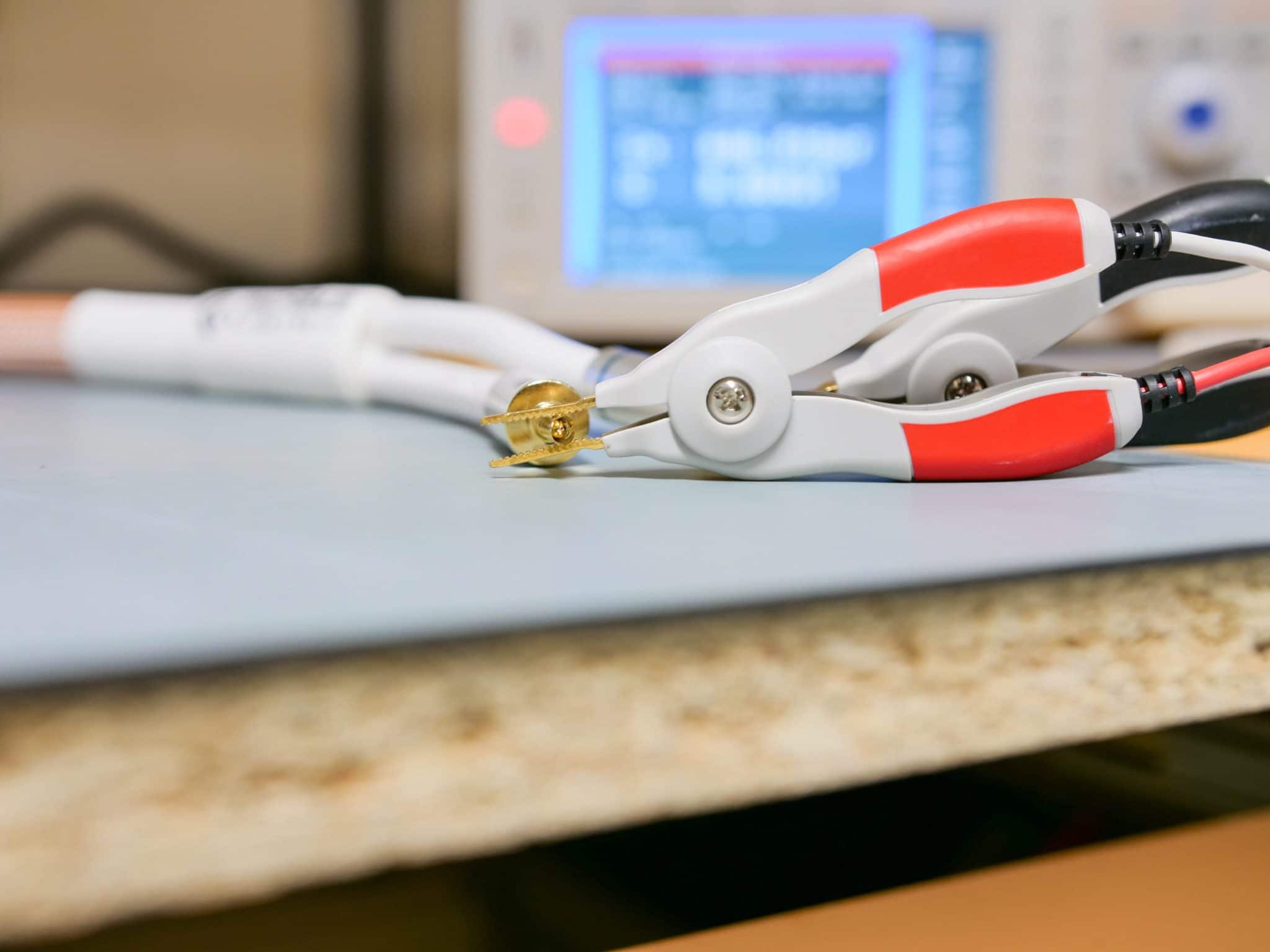

Metingen zijn verricht op een Sourcetronic ST2829A LCR-meter (20 Hz – 300 kHz, medium speed sweep op 2.8 Volt). Ook is een Rigol digitale scope en function generator gebruikt om signalen door de kabels te sturen (20 kHz blokgolf op 2.8 Volt rms). En de Prism dScope III is gebruikt als spectral analyzer en responsmetingen van de speakerkabels. De Prism dScope heeft weer zijn flexibliteit bewezen.  Wat een fijn apparaat is dat. Met de dScope spectral analyzer kan je prima de effectiviteit van de shielding in kaart brengen. En de sweepfunctionaliteit van de Prism laat feilloos zien wat een kabel kan doen in de keten.

De set-ups kunt u grotendeels vinden op de foto’s. Maar om het een en ander toe te lichten…

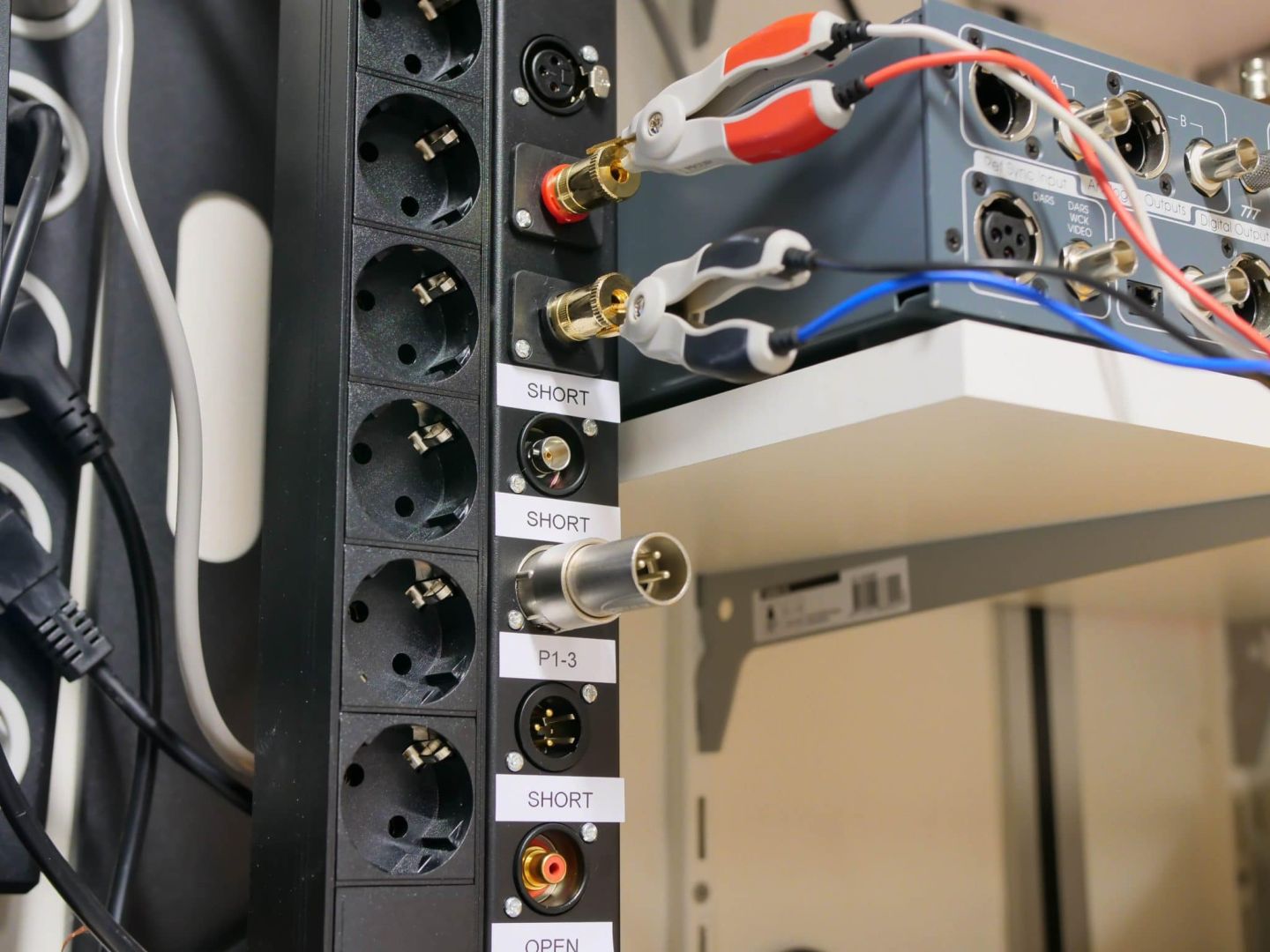

De Sourcetronic is grotendeels geautomatiseerd. Bij alle tests, behalve de capaciteitsmeting is de kabel kortgesloten op ons ‘kabelpaneeltje’. Tussen elke wisseling van een kalibreren we de meter weer om er zeker van te zijn dat alle metingen goed verlopen. Deze setup is vrij bulletproof hebben we gemerkt. Het enige wat belangrijk is, is dat we elke kabel op dezelfde manier neerleggen en tussendoor kalibreren.

Weet dat de grafieken / metingen logaritmisch zijn. Vandaar dat er aan het begin van de metingen meer slingeringen te zien zijn; de resolutie is daar véél groter.

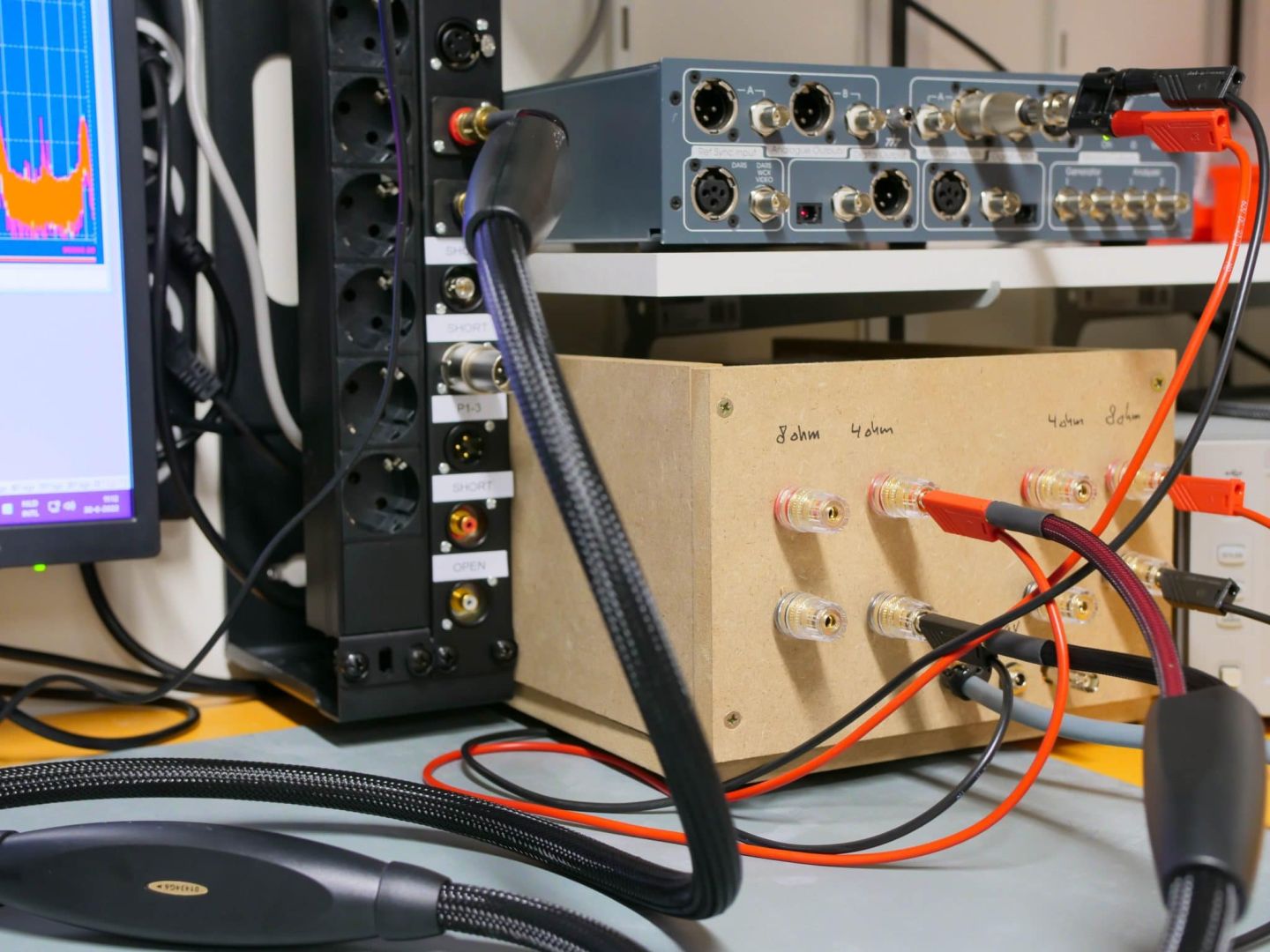

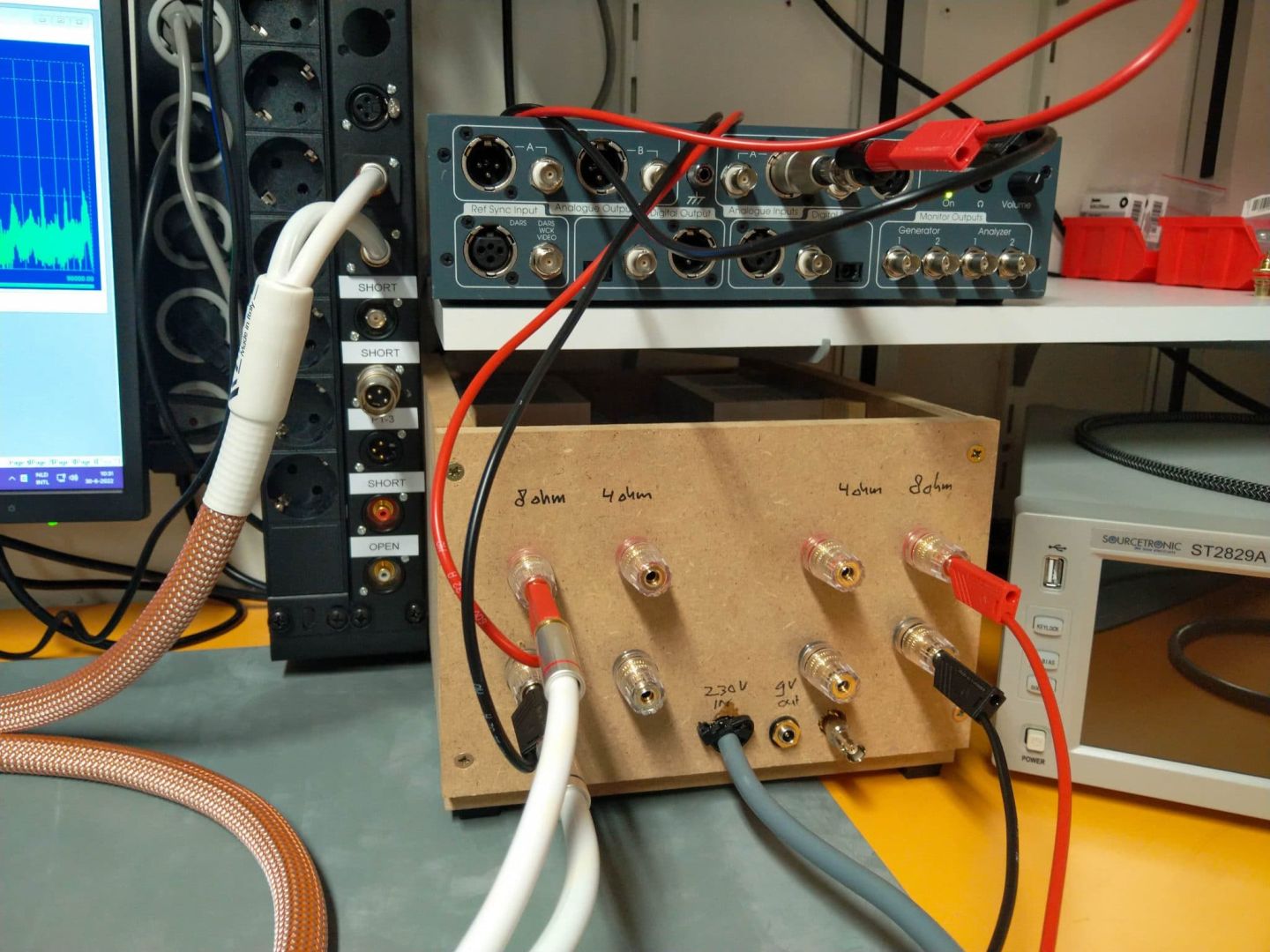

Voor de noise-test hebben we een 19V / 3A switchmode adapter gepakt en op de 4 Ohm dummyload aangesloten. Zo gaat er een constante stroom lopen. De speakerkabels zijn aan één zijde (bron) kortgesloten en aan de andere zijde (speaker) op een 4 Ohm dummy aangesloten. Vanuit daar gaan ook meetkabels de Prism in. Vervolgens hebben we de adapter dicht bij de kabel gelegd (gelijke afstanden). Zo kunnen we afscherming testen. Immers: als de spectrale analyse – ingesteld op 256K FFT voor optimale nauwkeurigheid – niet verandert, wordt er geen noise opgepakt. Deze test gaf zonder meer verrassende resultaten… de ene shielding is de andere niet zullen we maar zeggen.

Belangrijk te beseffen is dat kabels ook noise oppakken zonder dat de adapter ernaast ligt. Tevens zijn ze niet allemaal op dezelfde dag gemeten. Kijk dus vooral naar het verschil in noise.

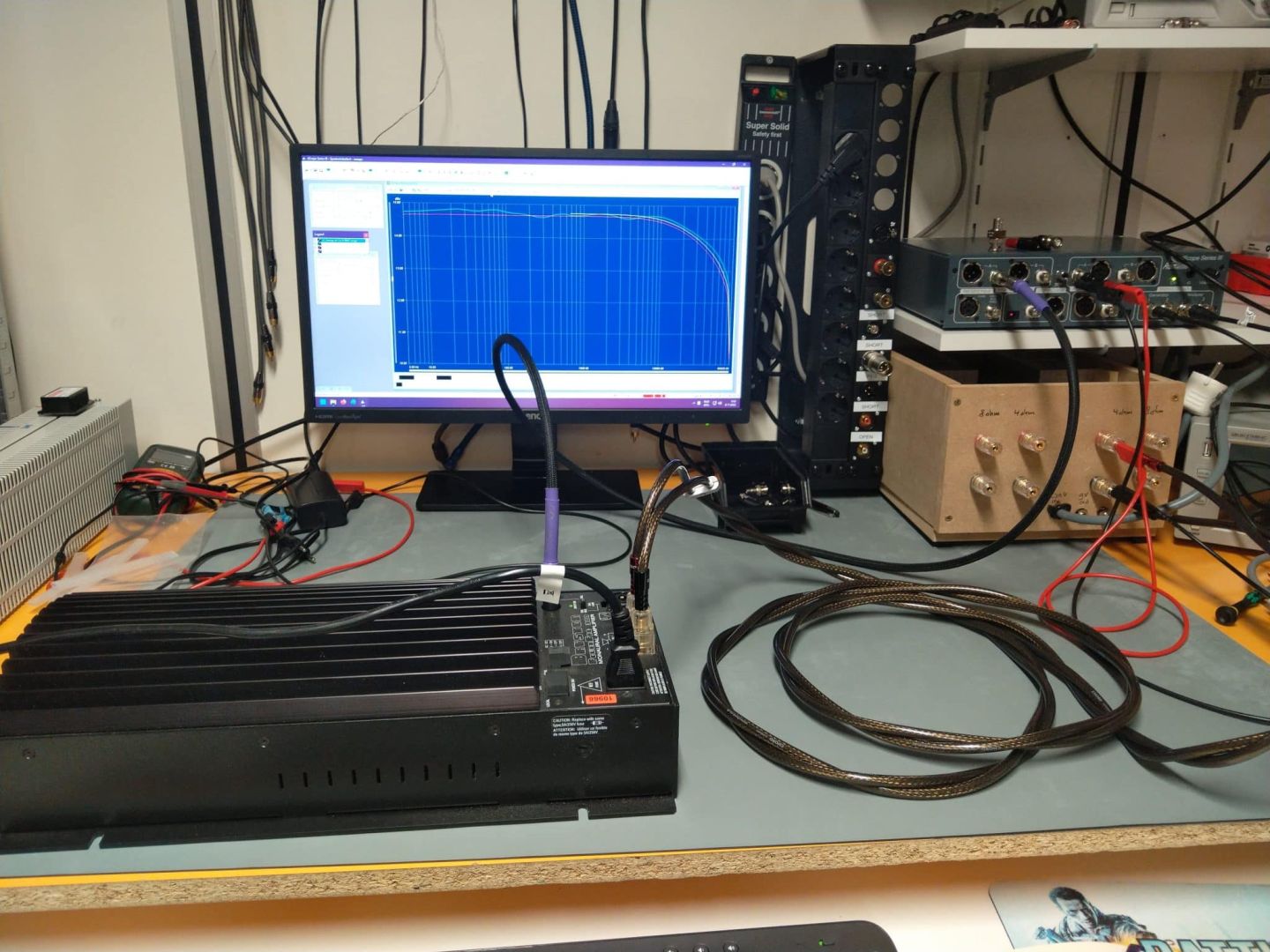

De responsmeting is gedaan met behulp van een Bryston ProPower eindversterker (zeer stabiel) en een Teufel Definion 3S monitor speaker (gemiddeld lastige speaker). We hebben ook een dummyload gebruikt om te kijken wat de verschillen zijn in respons. De Prism voedt een sweep aan de Bryston die het signaal door de speakerkabels stuurt. De kabel gaat dus ofwel de Teufel Definion in, ofwel de 4 Ohm dummyload. Tegelijkertijd gaat – ofwel vanuit de speaker of de dummyload – een meetkabel naar de Prism. Die maakt vervolgens een mooi grafiekje. We hebben voor u de data in één overzicht gezet aan het einde van het artikel. Wellicht ten overvloede: meetkabels zijn in alle gevallen zo kort mogelijk gehouden.

Type test
Multitest
Geteste prijsklasse
Prijs goedkoopste: €
Prijs duurste: €
Eigenschappen
  • Merk en model: Audioquest Type 9 DBS
  • Bouw: Degelijk. Beetje stug
  • Indruk: Rijke klank. Strak, rond. Brengt rust
  • Prijs: €999
  • Merk en model: Audioquest Type 9
  • Bouw: Degelijk. Beetje stug
  • Indruk: Ritmisch, tikkie onrustig. Focus op het hoog
  • Prijs: €700
  • Merk en model: Chord Company Epic XL
  • Bouw: Soepel. Mooi afgewerkt.
  • Indruk: Heel energiek. Focus op detail en ritme.
  • Prijs: €1500
  • Merk en model: Driade Flow
  • Bouw: Soepel. Fijn te gebruiken. Beetje fragiele pluggen.
  • Indruk: Layed back. Voeiende weergave. Tikkie afgerond hoog.
  • Prijs: €800
  • Merk en model: Supra Sword 3
  • Bouw: Stug. Niet bijzonder. Typische blauwe kleur.
  • Indruk: Ronde, warme sound. Wel voldoende detaillering. Gemoedelijke sound.
  • Prijs: €975
  • Merk en model: John Van Gent M.L Reference
  • Bouw: Beetje stug. Mooi gemaakt. Mooie materialen
  • Indruk: Ritmisch, detailrijk. Fijne balans in weergave.
  • Prijs: €940
  • Merk en model: Ricable Dedalus Elite
  • Bouw: Opvallend soepel. Heel fraai afgewerkt
  • Indruk: Lichtvoetig. Groot stereobeeld.
  • Prijs: €840
  • Merk en model: Van den Hul Inspiration Hybrid
  • Bouw: Soepel. Typische VdH kleur. Mooie pluggen.
  • Indruk: Ronde en complete sound. Groot stereobeeld.
  • Prijs: €1250
  • Merk en model: Transparent Plus
  • Bouw: Soepel. Kastje in de kabel.
  • Indruk: Neutraal. Maar beetje gepolijst en minder betrokken.
  • Prijs: €1239
  • Merk en model: MIT EVO Three
  • Bouw: Soepel. Twee kastjes in de kabel.
  • Indruk: Groot stereobeeld. Analytische sound. Beetje mid-prominent.
  • Prijs: €1295
  • Merk en model: Shunyata Venom X
  • Bouw: Soepel. Mooie materialen.
  • Indruk: Heel gebalanceerd. Alles 'klopt' in deze kabel.
  • Prijs: €1800
