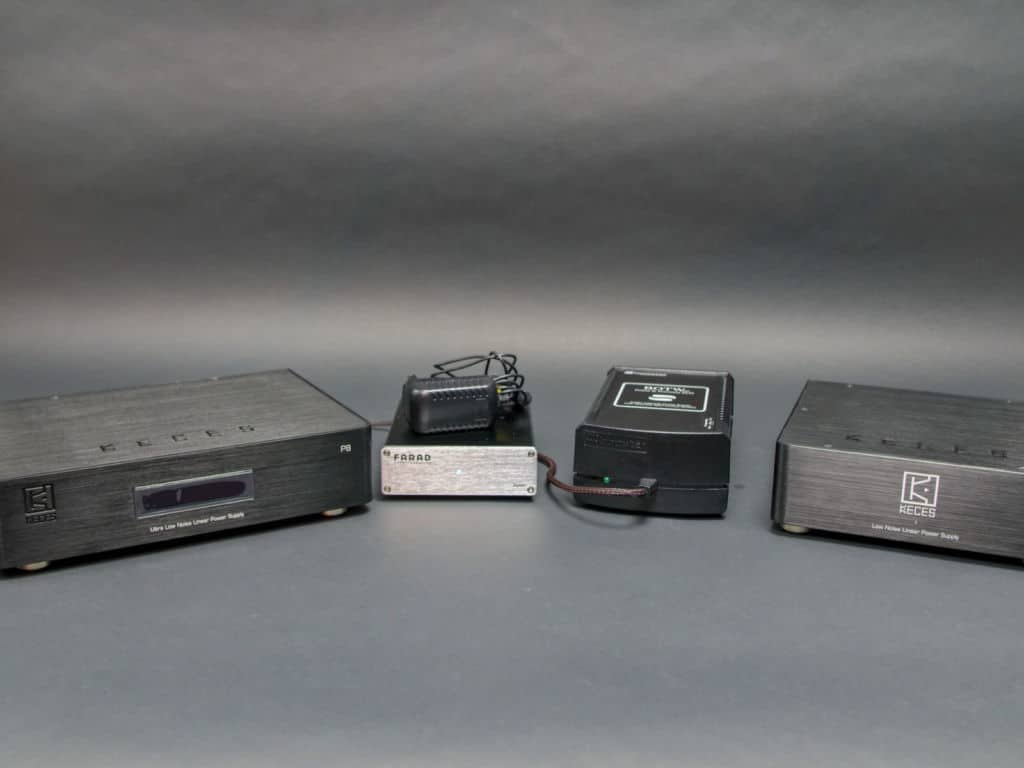

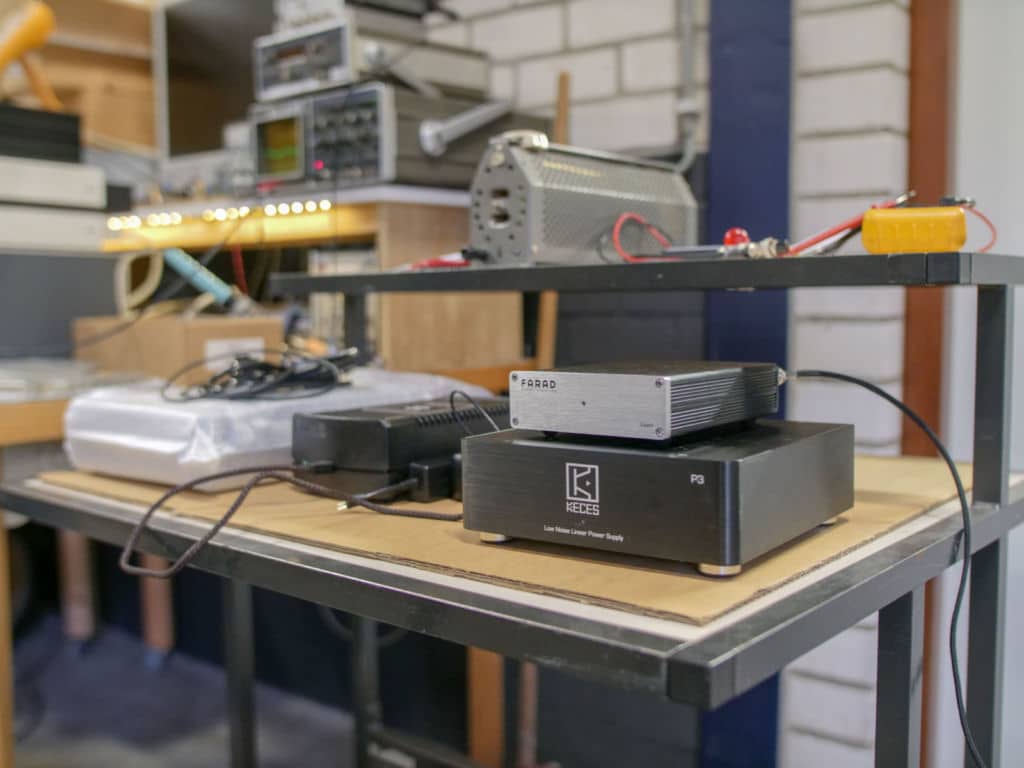

Externe voedingen: het lijkt wel het nieuwe audioproduct! Reden genoeg voor ons om eens te kijken wat er te krijgen is en er een stel naast elkaar te zetten. Maar we gaan niet alleen luisteren. Dat kan iedereen. Nee… we gaan ook meten. Met wat hulp, want wij hebben – helaas – nog geen AudioPrecision en precisie meetapparatuur op kantoor. We zetten een tweetal Keces-voedingen, een Sbooster, Farad en een kleine ifi-voeding naast elkaar. Let the Battle Begin!Â

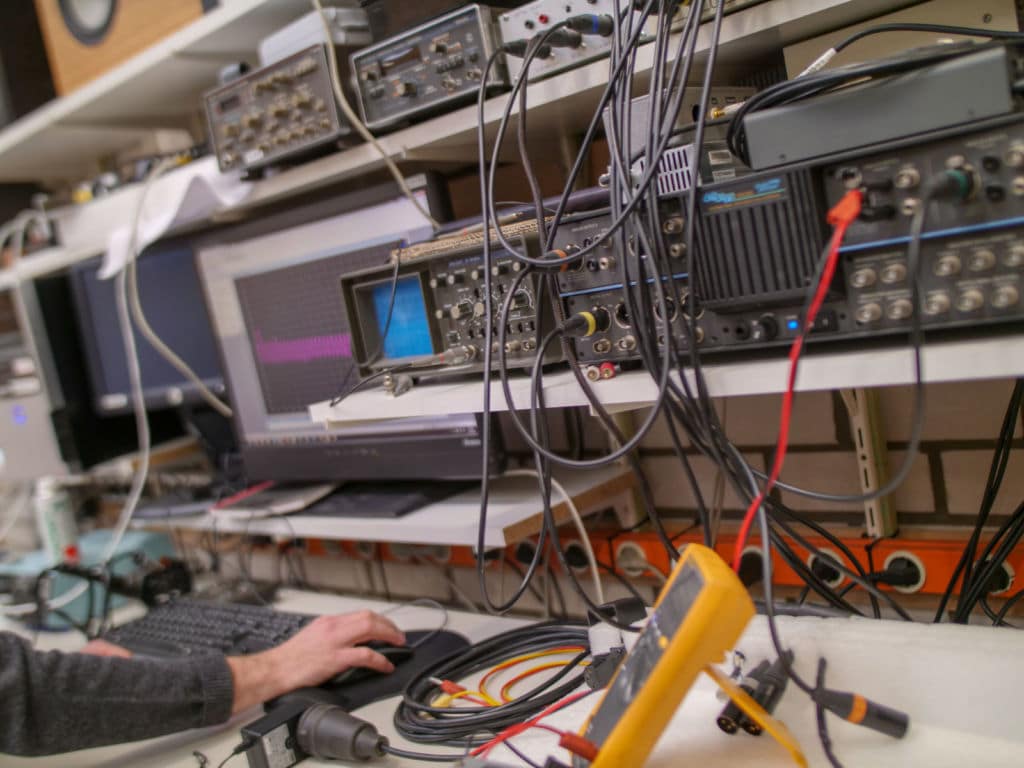

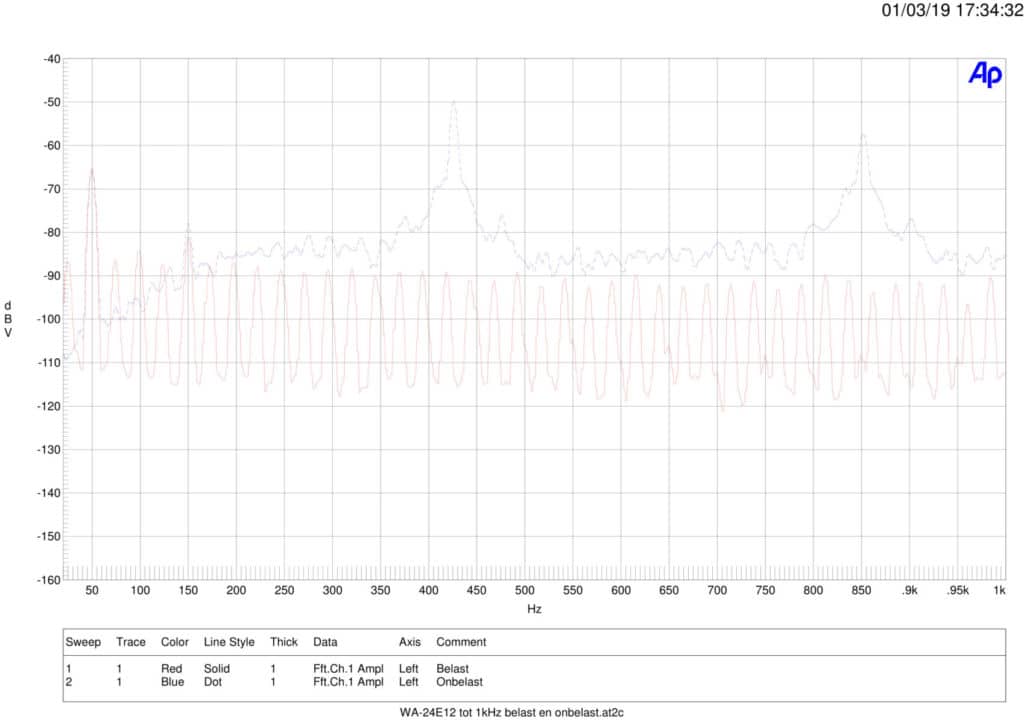

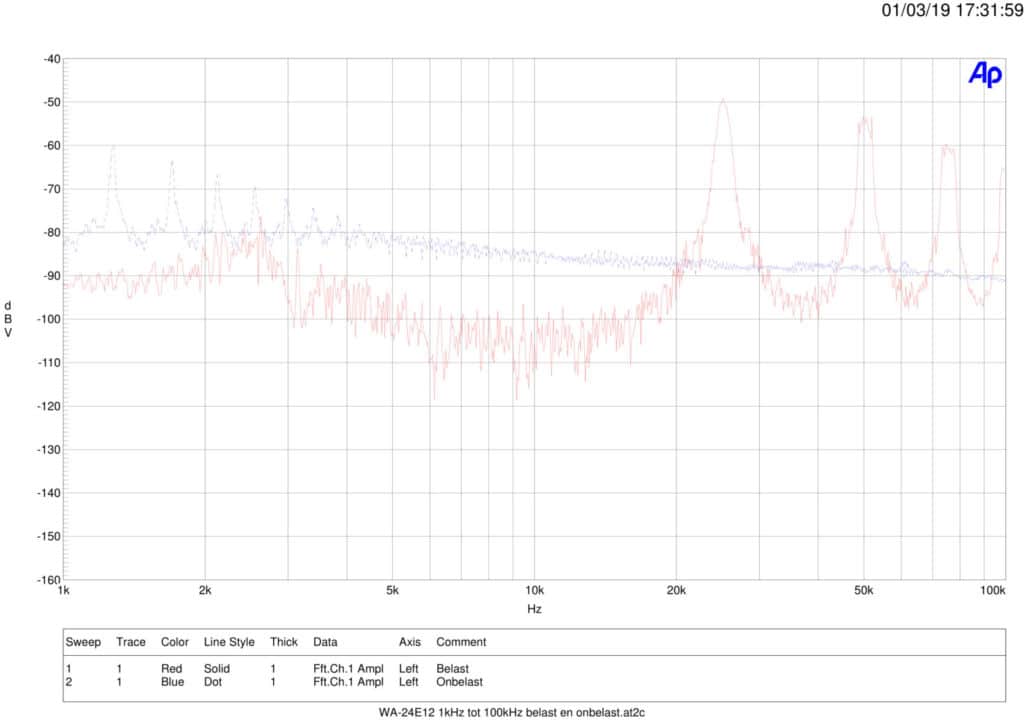

We hebben twee metingen aan de voedingen verricht. De eerste is een ruismeting. Dit gaat via een AudioPrecision System 2 (cascade, dual domain). We zorgen voor een belasting van 0.5 ampère op alle voedingen. De meting gaat zowel belast als onbelast. Dit om te bepalen hoe stil de voedingen van zichzelf zijn én om te zien hoe ze reageren op een belasting.

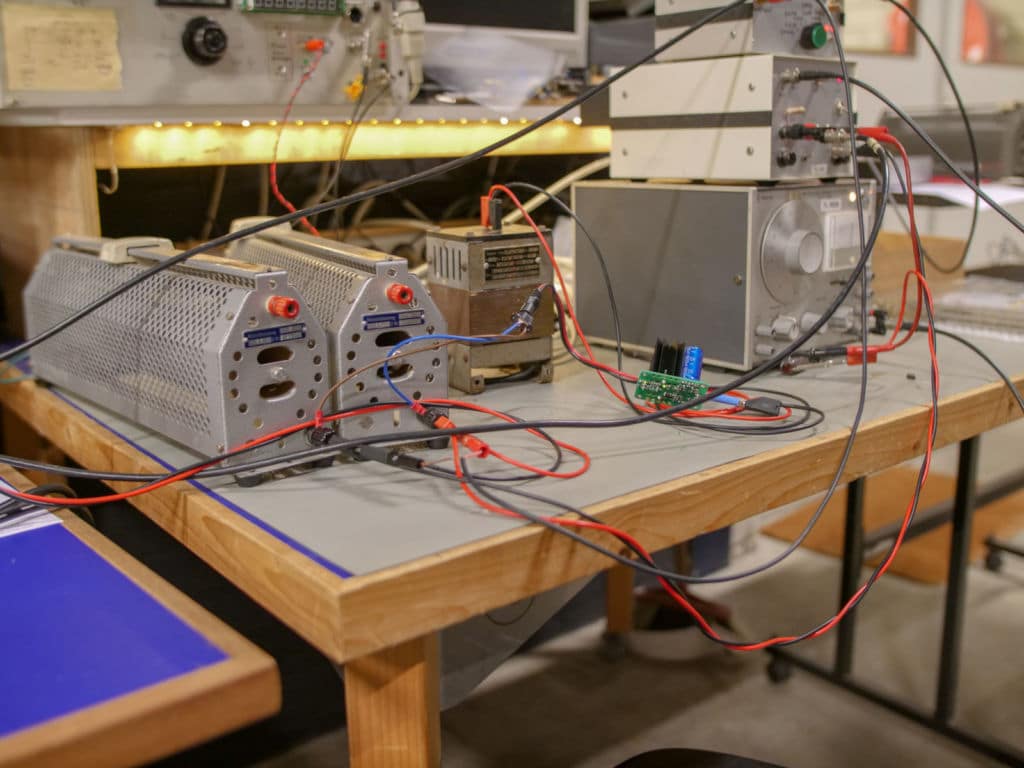

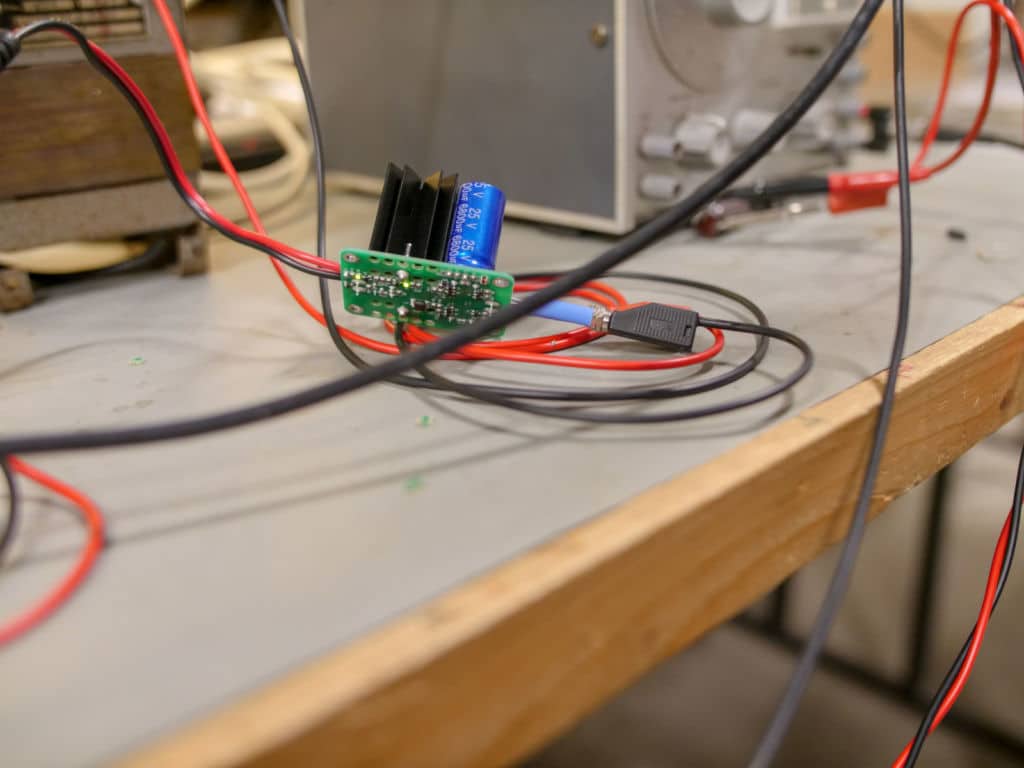

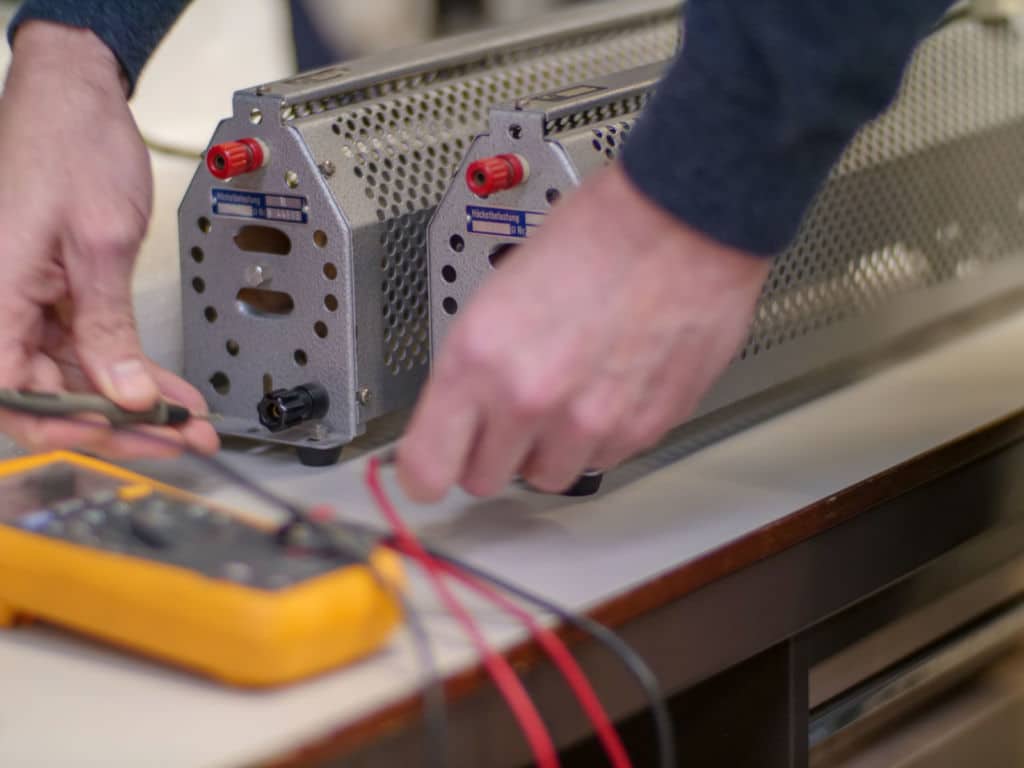

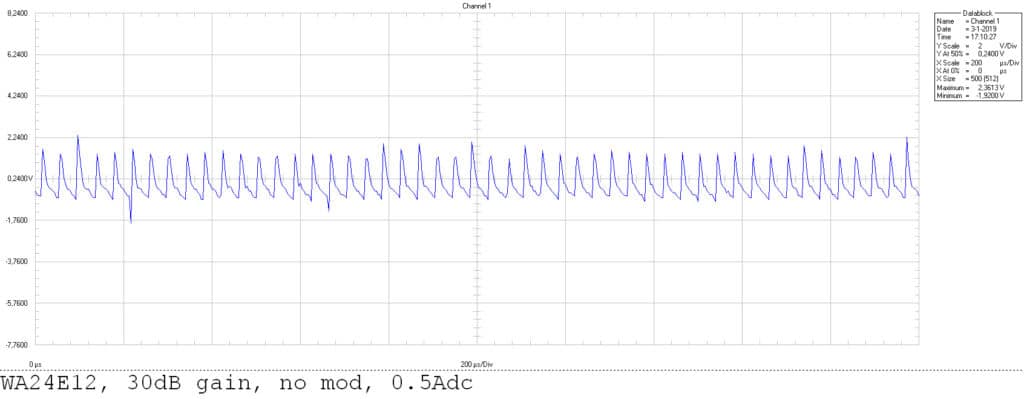

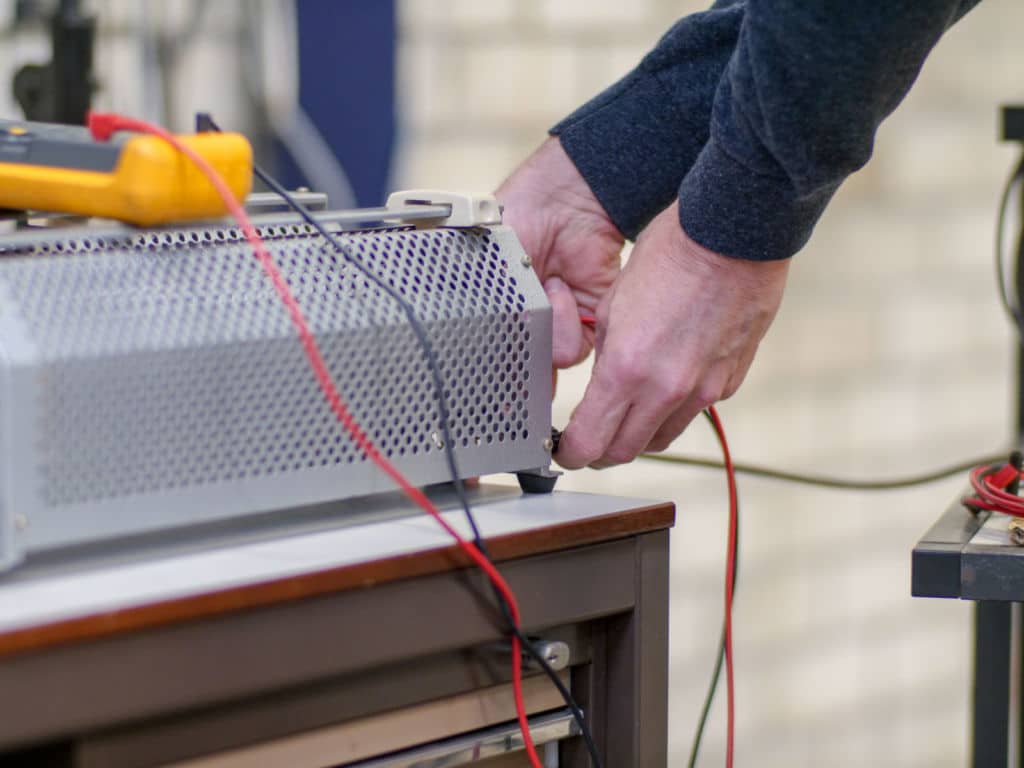

De tweede meting is wat complexer. Hier belasten we de voedingen én injecteren we een wisselstroom (1 kHz blokgolf) in de keten. We voegen dus een gemoduleerd signaat toe. Dit om te zien hoe de voeding hierop reageert. Een belasting van een dac is niet constant. Het is dus cruciaal om te zien hoe een voeding met deze wisselende belasting omgaat. We kunnen op een scope zien of de geïnjecteerde blokgolf compleet vervormt of dat de voeding netjes kan volgen. Het schema van deze opstelling is hieronder zichtbaar gemaakt.
Wat we met deze tests kunnen aantonen is: ruisniveau en vervorming. Dit zijn twee kritieke eigenschappen voor een goede voeding. Als baseline hebben we een standaard muurplug gepakt die u bij menig switch zult krijgen. Hieronder ziet u wat we als resultaat te zien krijgen. Ronduit dramatisch.

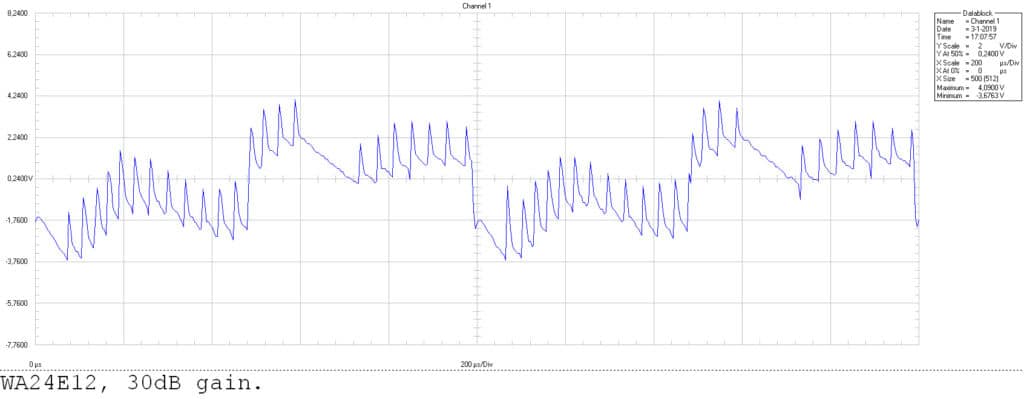

Zowel onbelast als belast ruist en ‘slingert’ deze voeding enorm. Daarbij kan het gewoon de 1 kHz puls totaal niet volgen. Met name de ruis die ineens omhoog schiet na 20 KHz is zorgwekkend. Kortom: geen geschikte voeding om een fatsoenlijk component in een hoogwaardig hifisysteem mee te voorzien van energie.
Luisteren

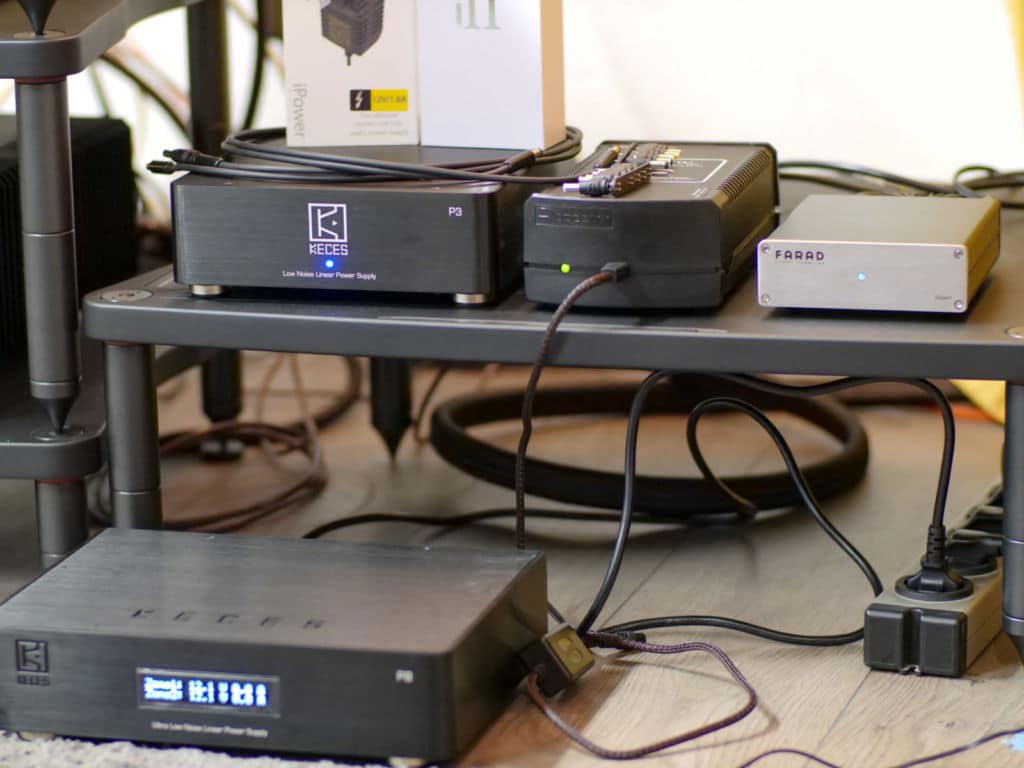

Natuurlijk hebben we ook geluisterd naar de voedingen. Dit hebben we gedaan met een Mytek Liberty dac. Deze kan zowel met 230 volt áls met een 12-volt voeding gevoed worden. De Mytek gaat naar een Pass Labs XP12 voortrap die een Bryston 4B SST3 voorziet van signaal. Deze stuurt een paar Focal Sopra No1 aan.
Laten we eens kijken naar de eerste kandidaat!
