Metingen en conclusie
Inhoud

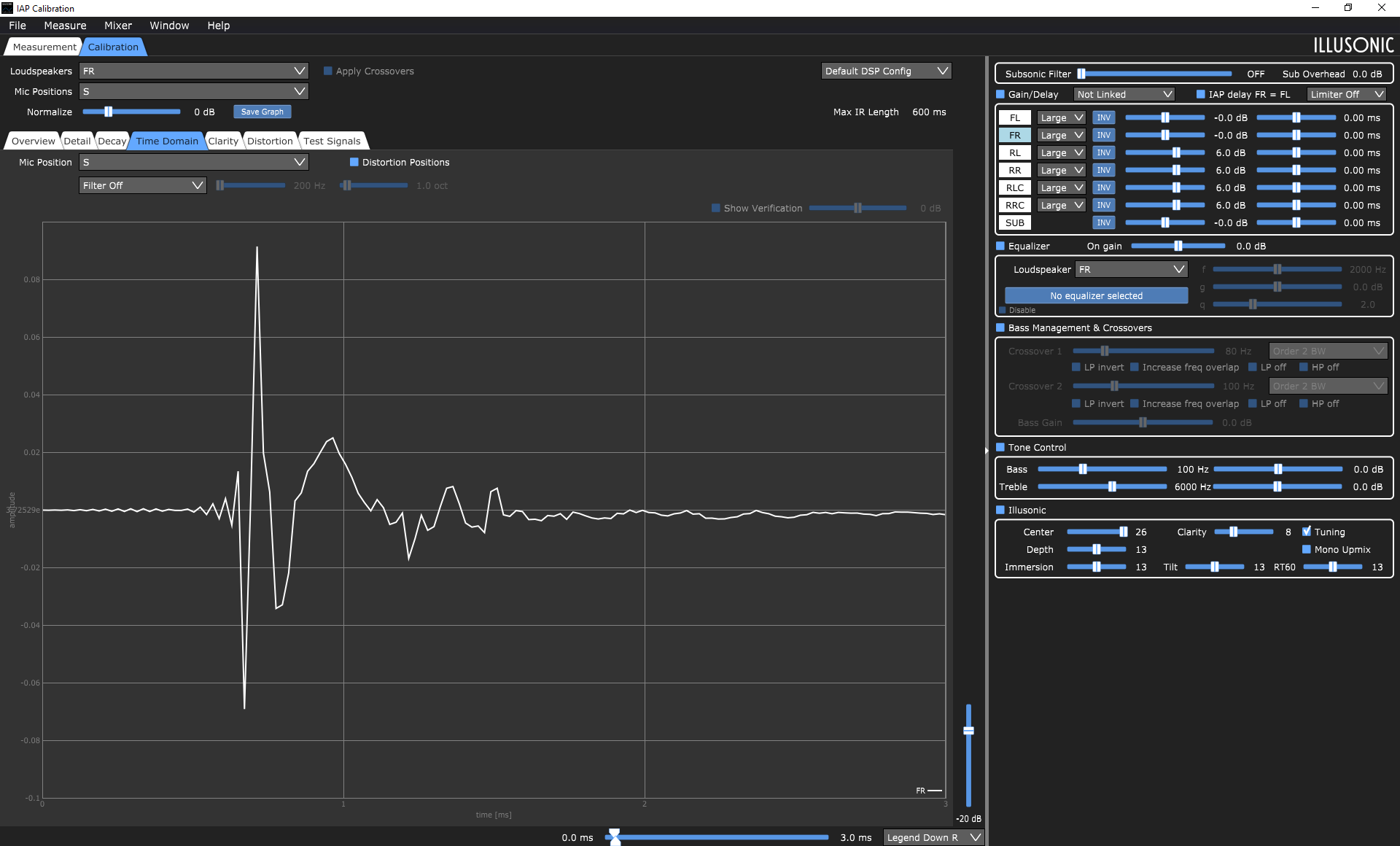

We hebben de Graham LS8-1 gemeten met onze software van Illusonic. Voor de metingen zetten we een DPA 4091 meetmicrofoon in die we voor de basismetingen op 1 meter plaatsen. We proberen altijd meerdere posities om de beste resultaten te krijgen. De window staat voor de metingen op 3ms om reflecties uit te sluiten.
Respons en vervorming

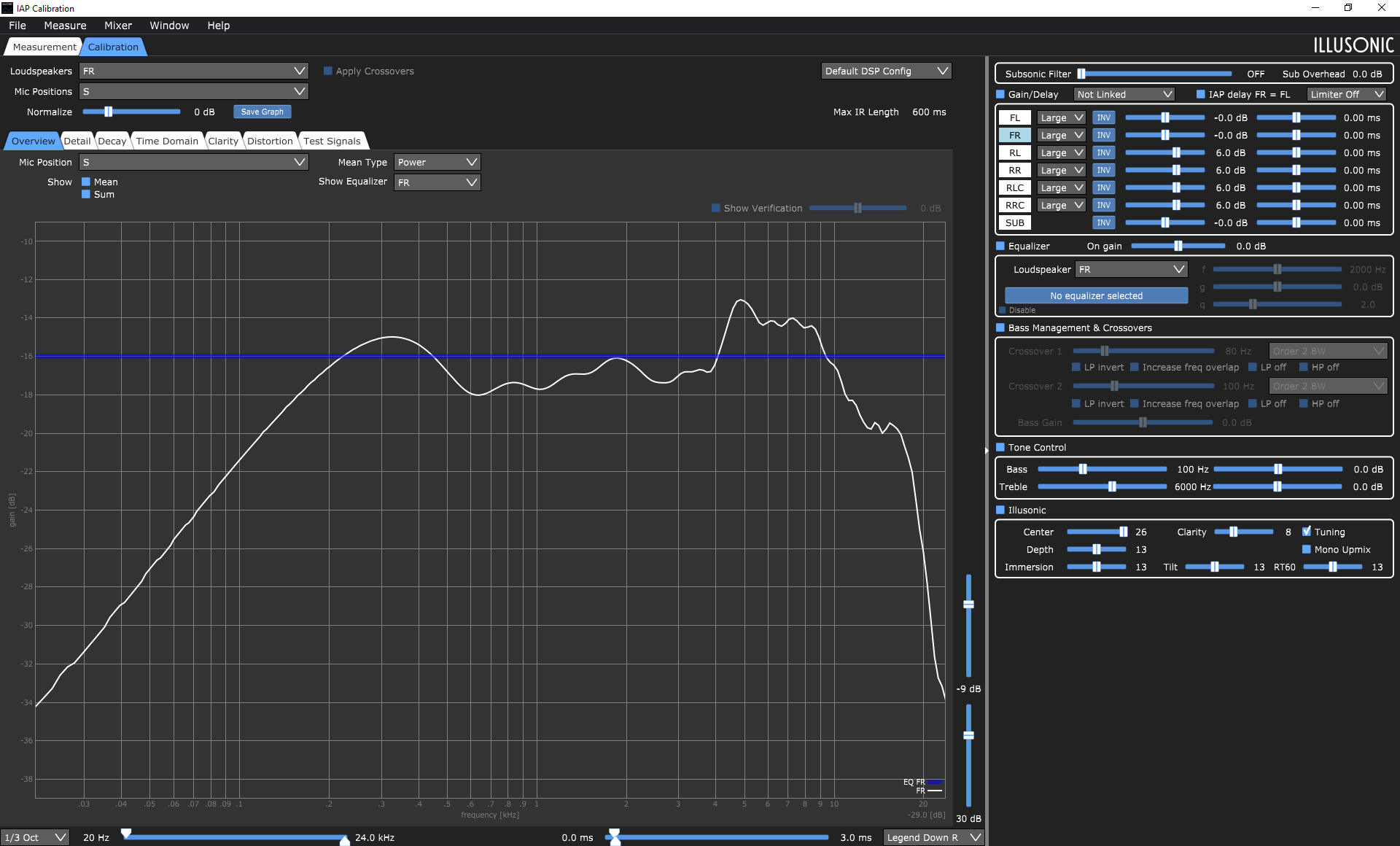

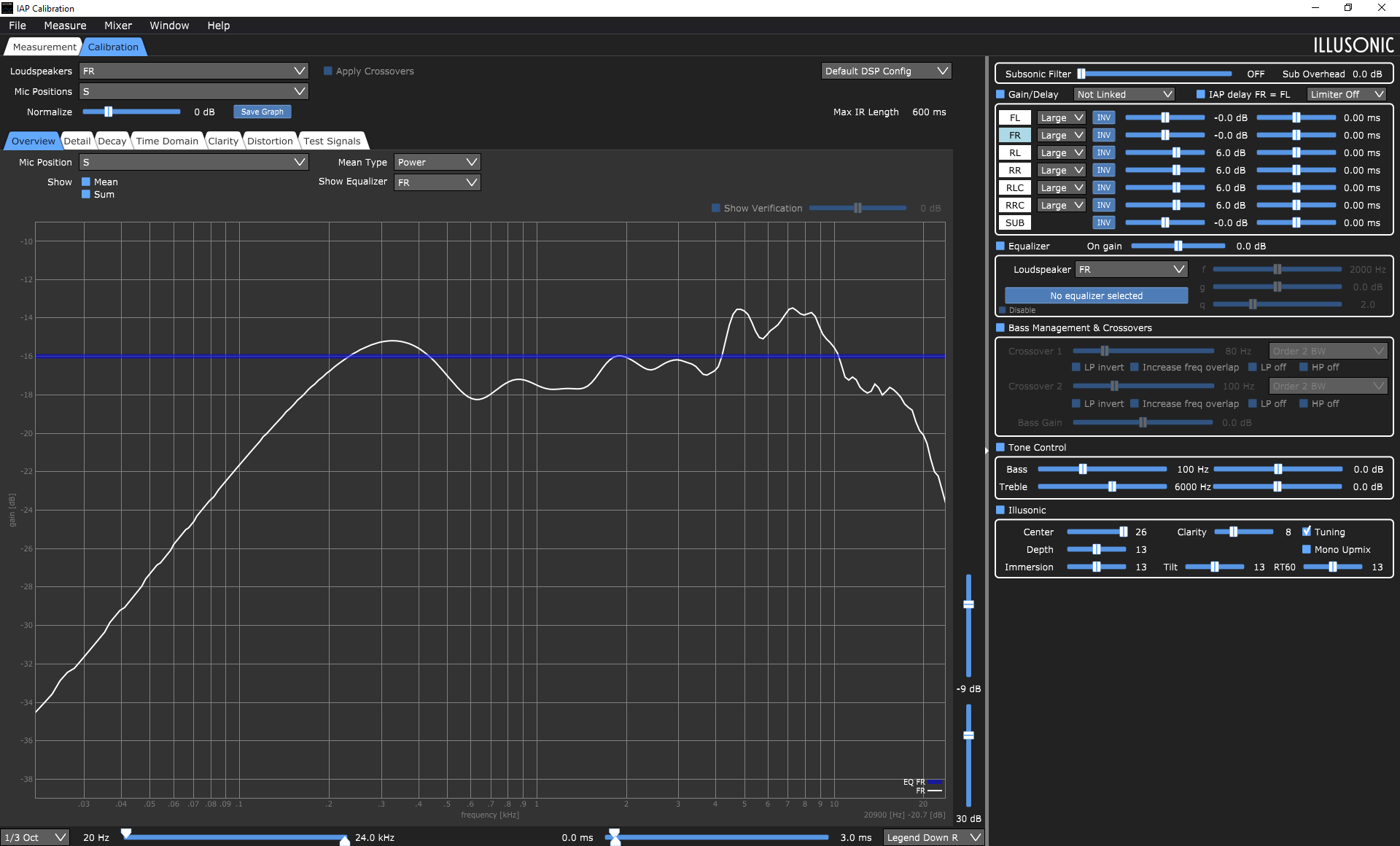

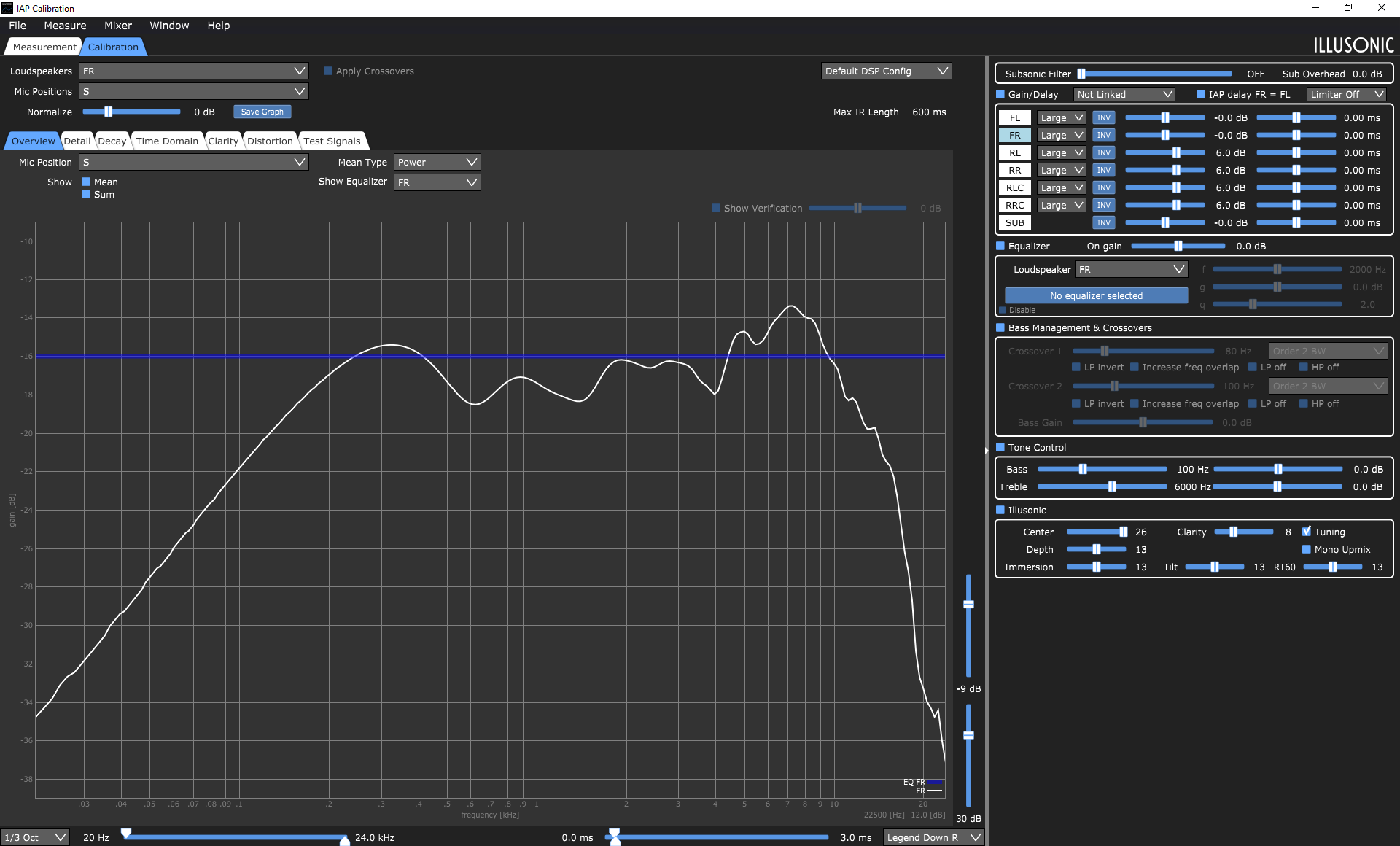

De Graham LS8-1 gebruikt twee tweeters. Dat is een maffe opstelling natuurlijk. We hebben drie posities gebruikt om te kijken waar het samenvalt: Net boven de woofer, tussen de tweesters (beste) en op de bovenste tweeter. In alle gevallen is de curve ongeveer gelijk: een beetje een BBC dip (2dB) en een lichte bump tussen 4 en 10 kHz (2dB). Het is allemaal vrij mild. En dat is hoorbaar: dit is geen overduidelijk getunede kermis-speaker.

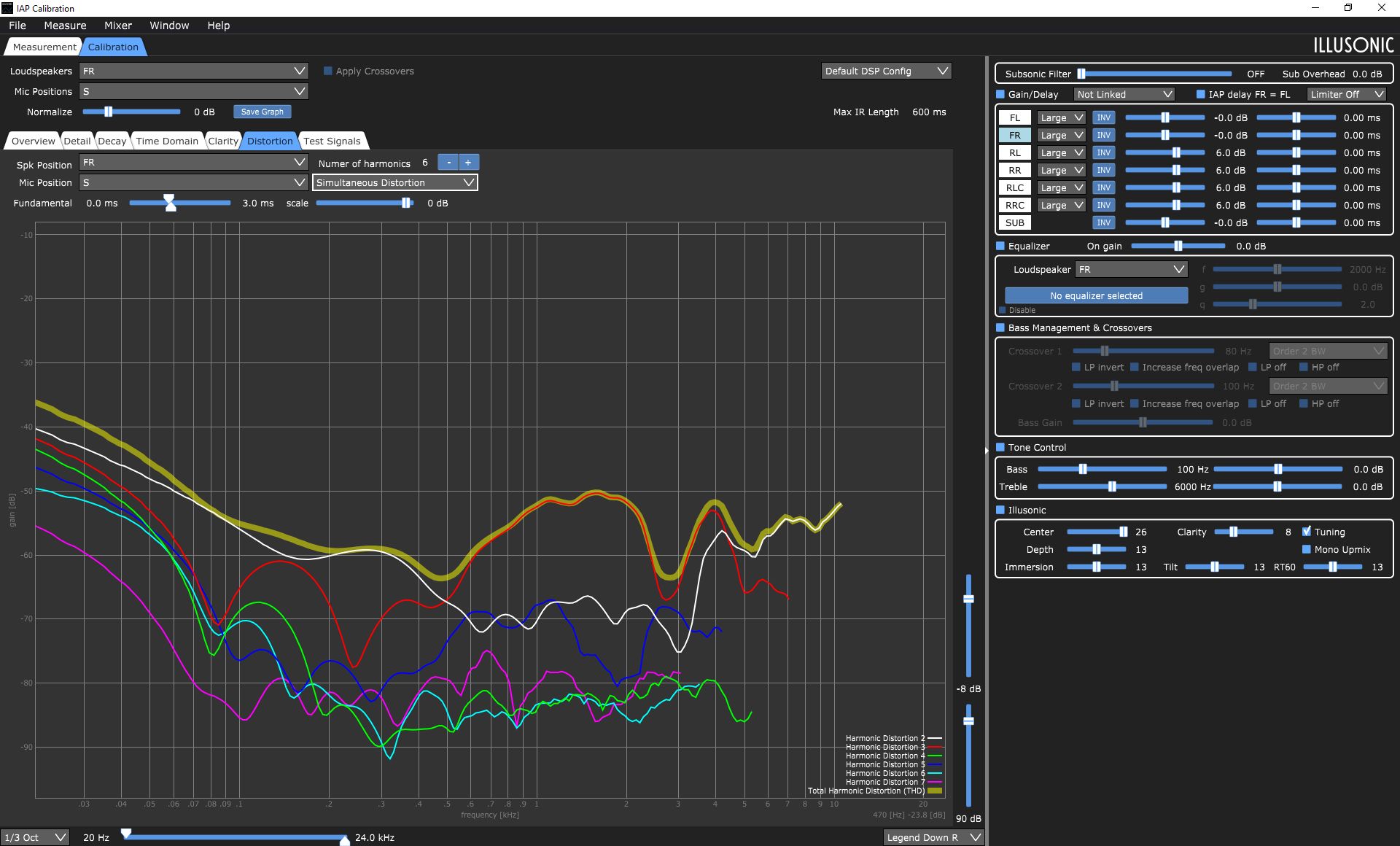

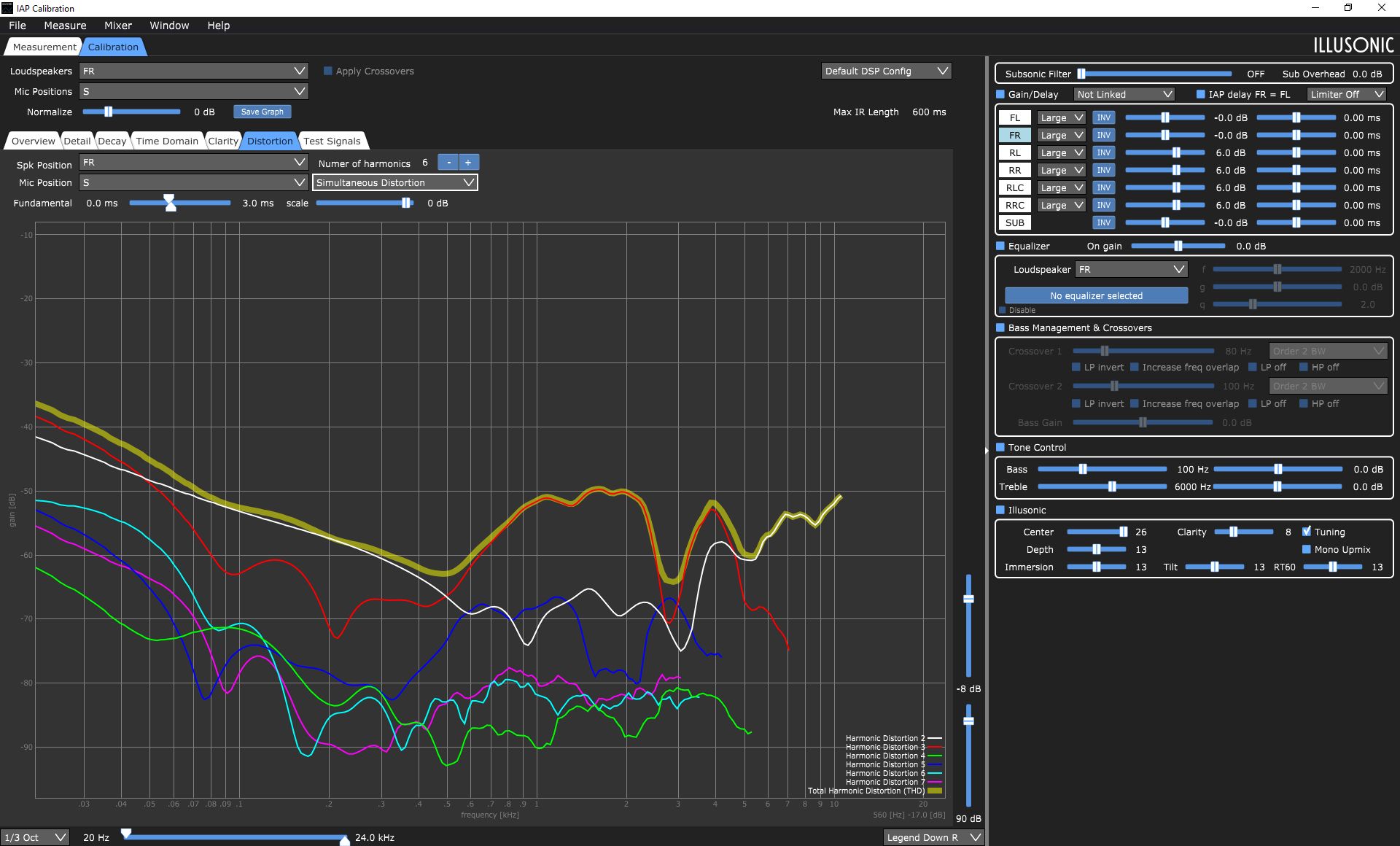

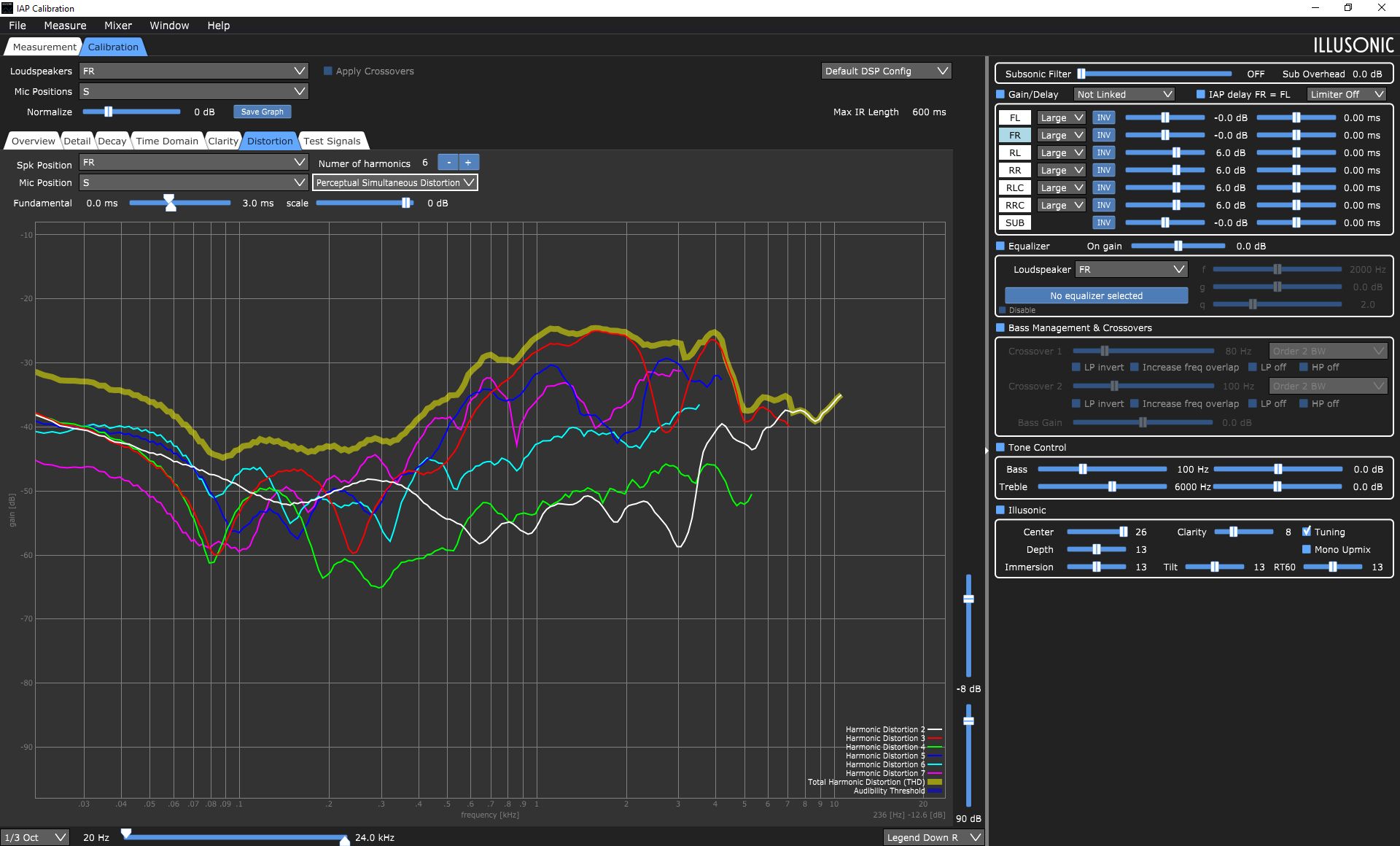

Vervorming is laag. Het slingert een beetje tussen -50 dB (0.3%) en -60dB (0.1%). Dat zijn geen wereldschokkende scores, maar het is wél netjes voor een speaker in deze klasse (6200 euro per paar). De derde harmonische is dominant, wat het heldere karakter ook een beetje verklaart.
Impedantie

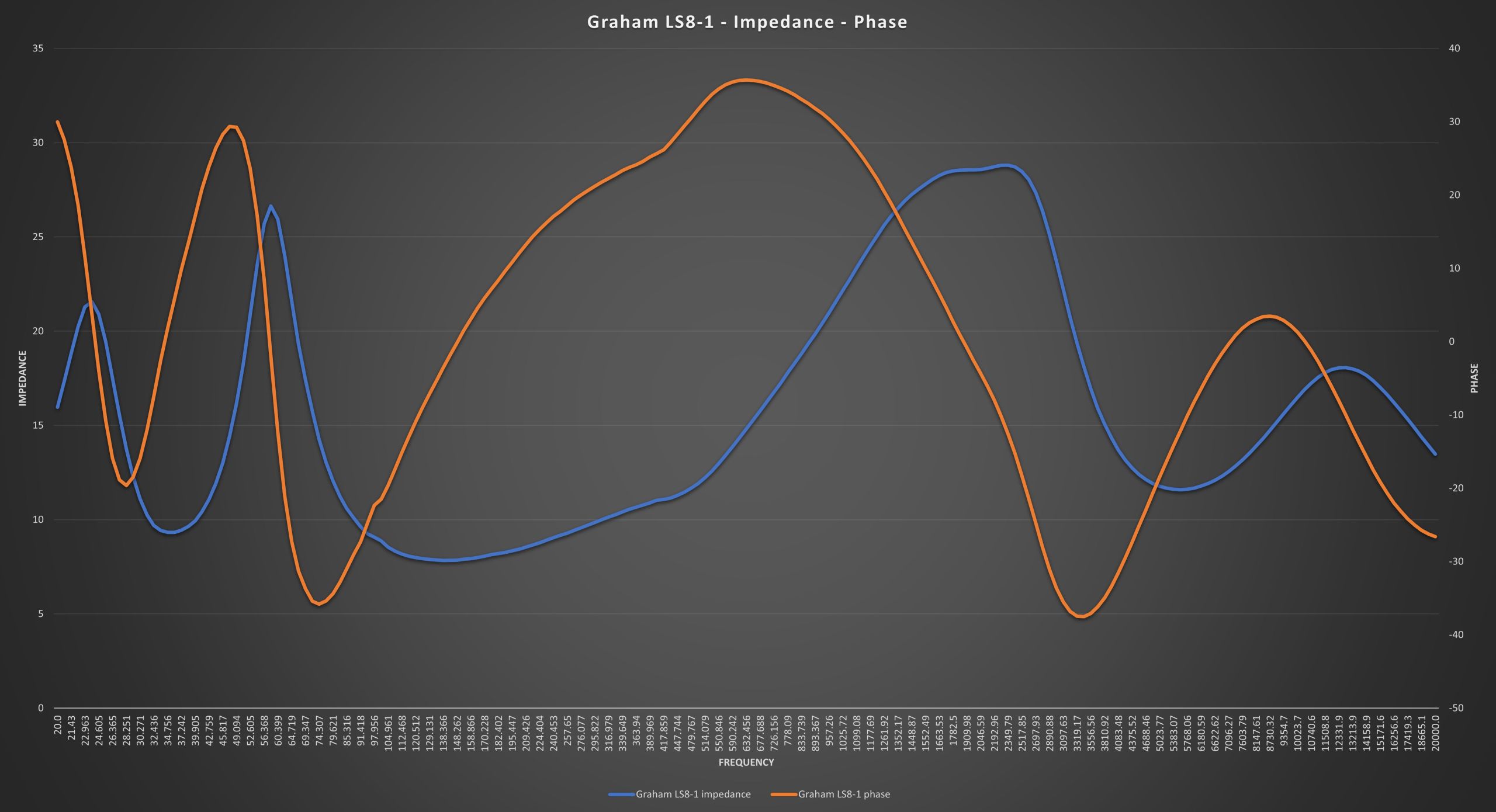

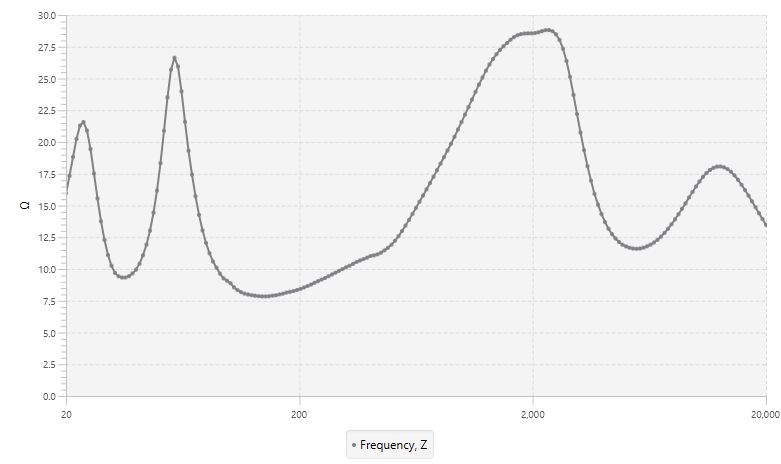

De impedantie van de Graham is vrij vriendelijk: er zijn geen dips onder de 8 Ohm. Het gaat wel aardig omhoog: 26 in het laag (2e resonantiepunt) en bij het gebied rond 2000 Hz zien we bijna 30 Ohm. Dat kan kleuring geven bij gebruik van een buizenversterker.

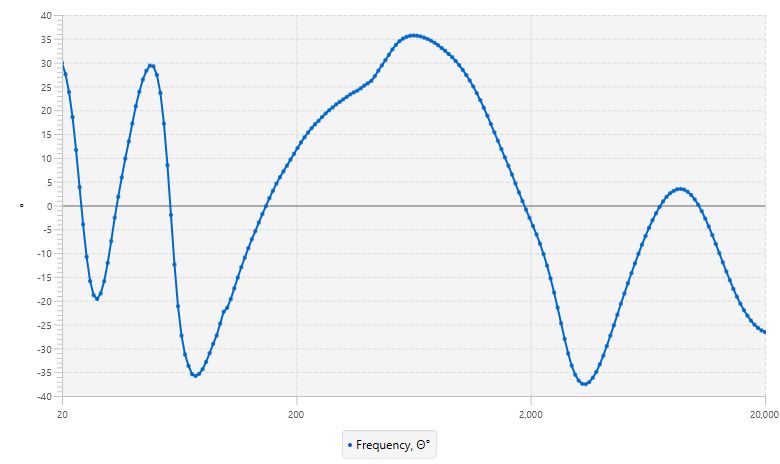

De elektrische fase schuift tussen -35 en +35 graden. Dat is behoorlijk vriendelijk. Hij zal niet snel een versterker leegtrekken, schatten we in.
Hoi Jaap, deze Grahams doen me denken aan mijn (stokoude) DM2a’s van B&W. Die zijn echter nóg maffer ontworpen dan deze Graham: transmissielijn, dubbele tweeter zoals bij deze Graham met dezelfde functionaliteit, soortgelijke woofer die veel in het middengebied komt, maar dan de plaatsing van de woofer: bóven de tweeters én ook nog eens in de hoek van de kast (a-symmetrisch dus tov de tweeters). De onderkant van de kast is geheel open (natuurlijk wel gevuld met zacht specifiek materiaal) en gereserveerd voor de lage frequenties afkomstig vanuit de “baspijp”.
Kortom, wat is het: 3-weg? 4-weg?, veel gekker ken ik niet, maar ze spelen nog steeds als een huis (en daar gaat het om natuurlijk! 😊).
Mooie review van deze fraaie speaker! Wellicht leuk om extra aandacht te geven aan de ‘revival’ van Engelse speakers zoals deze Graham maar ook de nieuwe Wharfedale Dovedale, de Mission 700 lijn speakers etc.
Klopt. Sorry, daar had ik overheen gelezen :). De driver merken zijn goed, maar niet top imo.
Je trekt echt te snel conclusies naar mijn mening. Een merk is maar een merk. Als er ScanSpeak had gestaan was het wel goed? Of Seas? Het gaat er allereerst om wat je met de units doet. Hoe zijn ze geïmplementeerd? En ten tweede kan het zomaar zijn dat ze op maat gemaakt zijn… Wat meestal het geval is bij betere luidsprekers.
Aanvulling:
Panelen van 9 mm multiplex (wat goedkoop is..) vind ik voor zo’n kast bedenkelijk. Vind 16 mm beter passen met loodbitumen+wol. (Mag hopen dat dat er wel in zit..).
Standaards van gelast staal voor dat smak geld, is gewoon belachelijk natuurlijk.
Het hele BBC ontwerp is rondom de panelen van 9mm. Ze hebben daar ontzettend veel onderzoek naar gedaan, wat je kan zien in het interview met Graham. De statieven ben ik het mee eens, zoals je kan lezen.
Ik quote : “En zoals het de BBC monitoren betaamt is het een dunwandige constructie.” Dat is dus een bewuste ontwerpfilosofie. Of jij het met die filosofie eens bent of niet mag je voor jezelf uitmaken, maar ik zie in je post geen enkele onderbouwing waarom je 16mm met loodbitumen + wol beter vind.
Als luidspreker bouwer, kan ik wel vertellen dat 9 mm echt wel heel mager is. Dat BBC veel 9 mm boeit me totaal niet. Het interview met Graham is preken voor eigen parochie. Zelfbouw icm kwaliteits componenten, is er veel meer uit te halen en voor veel minder geld.
Als je toch €6200 (!) (exclusief standaards) wil uitgegeven, dan is er echt wel wat beters te koop, dan luidsprekers met een “verhaal”, wat je toch weer vergeet.
Maar goed, ieder zijn keuze.
Stuur ons een setje van jou toe. Ben wel benieuwd.
Vind het erg veel geld, voor een luidspreker met deze (klassieke) uitstraling.
Wat voor drivers zitten er in ? Of is het van eigen huis ?
Hoe is het wisselfilter opgebouwd ?
Met wat voor componenten ?
Britse luidsprekers zijn over het algemeen neutraal tot warm in klank en niet voor iedereen geschikt.
Ik vraag me een beetje af of je de review wel hebt gelezen.
We gaan een luidspreker niet open maken om te kijken wat voor componenten er in een wisselfilter zitten. Daarbij wijzen de metingen en vooral de vervorming al aan dat het wel goed zit. Of de tuning je smaak is, is een andere vraag.
