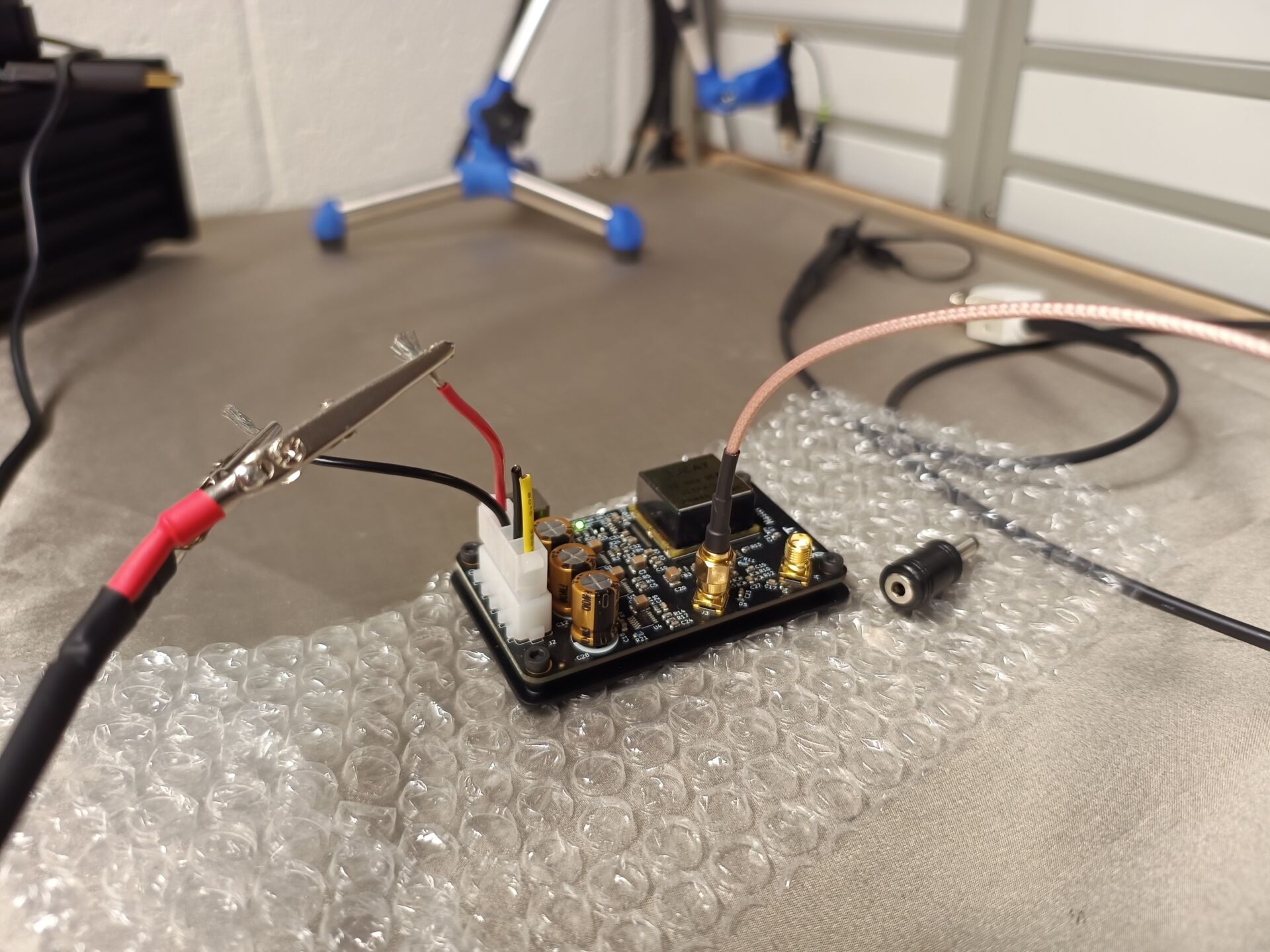

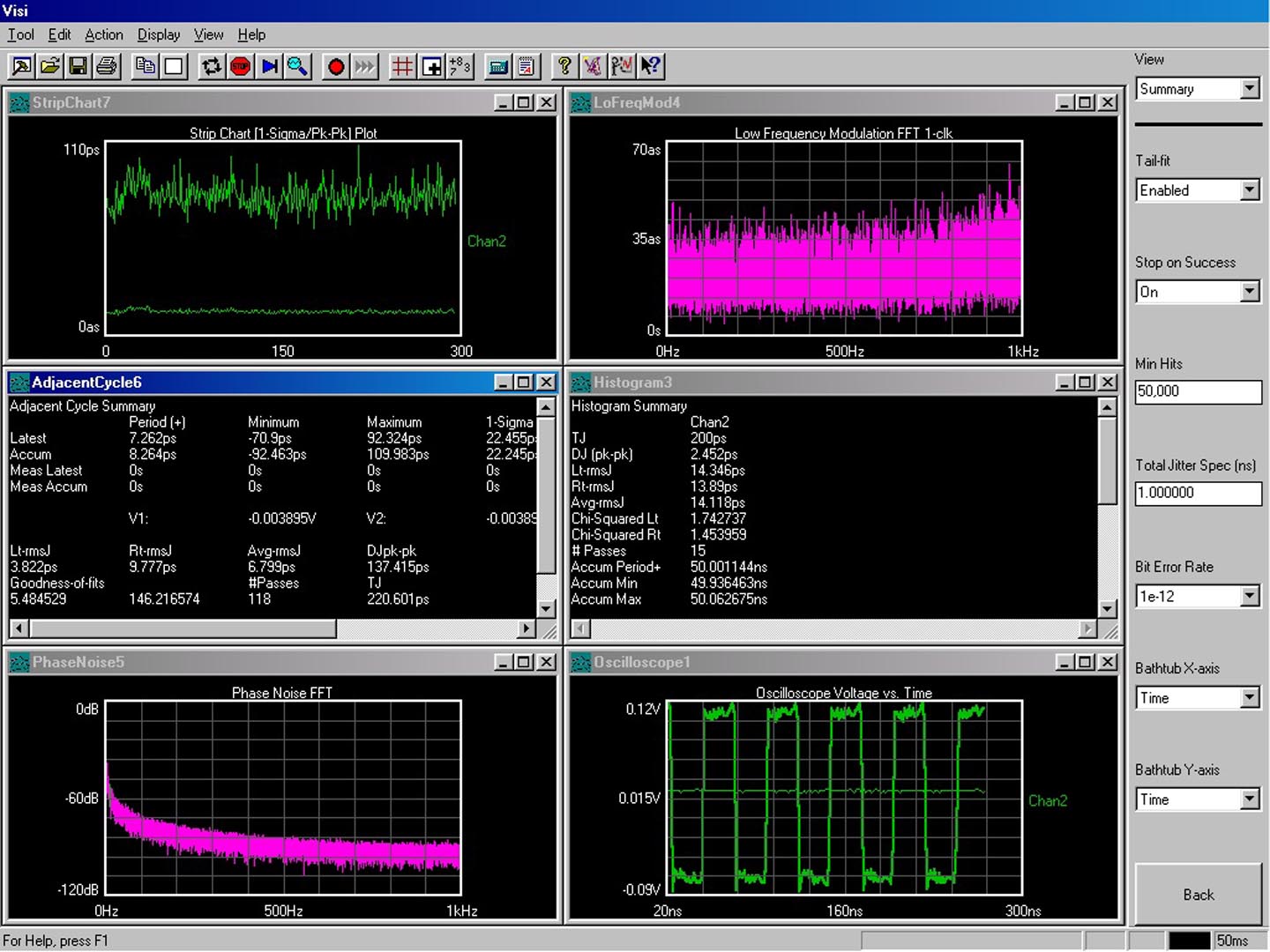

We hebben wat metingen gedaan van de Master Clock én de USB XE. Deze hebben we gedaan op de Wavecrest SIA 3000. De Master Clock is direct met een coaxkabel aangesloten. De USB XE is met een actieve probe gemeten, immers: daar zit geen SMA-aansluiting op.
De meeste metingen op de Master Clock zijn in de ruisvloer van de Wavecrest. (Die ligt rond de 2,4ps jitter). Echter is het alsnog interessant om te zien wat de ruis doet als we voedingen wisselen. Houd er dus rekening mee dat we bij de Master Clock in termen van jitter aan de grenzen van de Wavecrest zitten.
Phase Noise op de nieuwe Aeroflex hebben we niet kunnen meten, omdat we geen 20 MHz REF-clock hebben. We zijn aan het sparen voor een signaal-generator met lage faseruis. Echter zijn die zéér prijzig. Dus dat kan nog even duren.
Metingen Master Clock

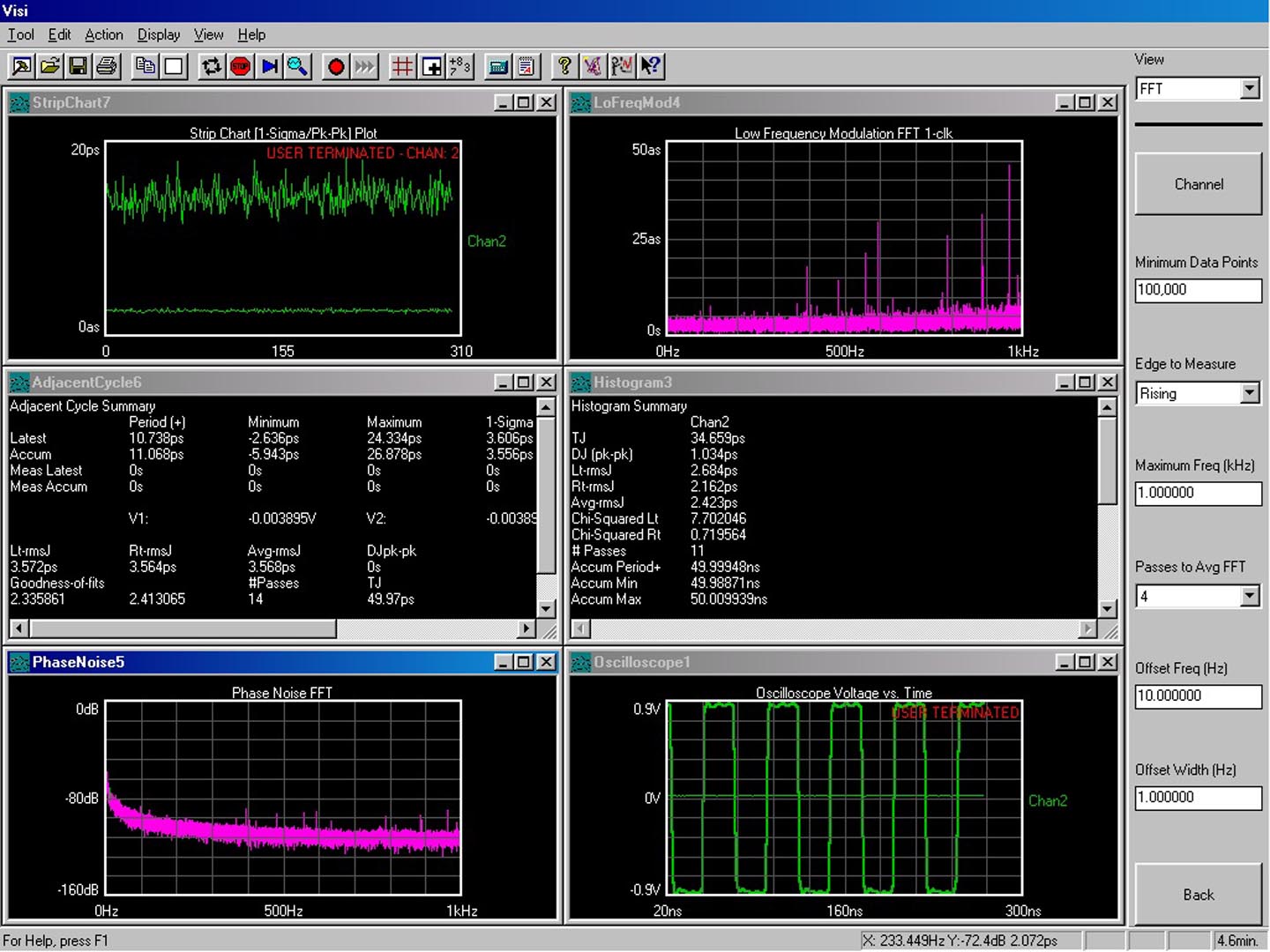

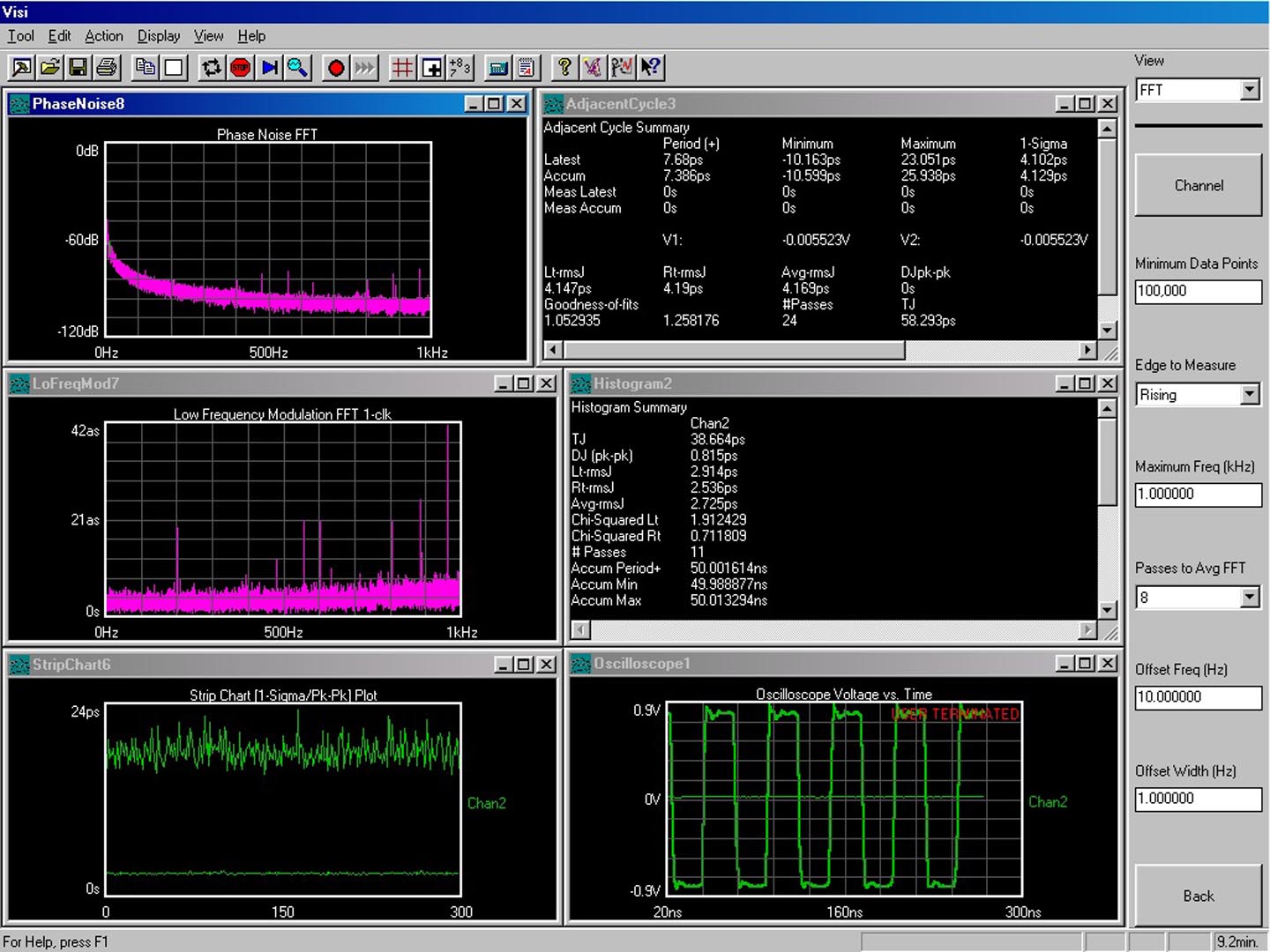

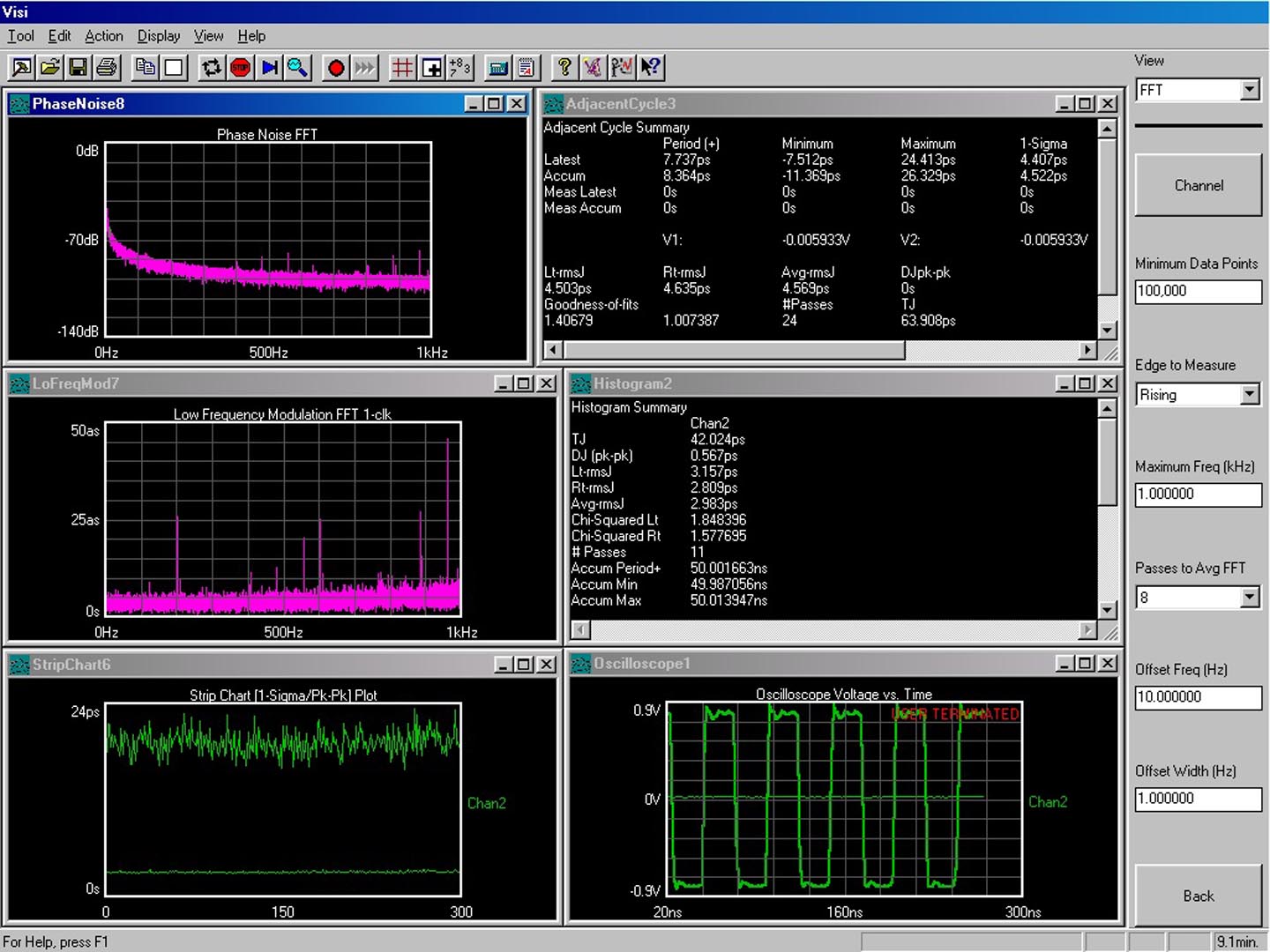

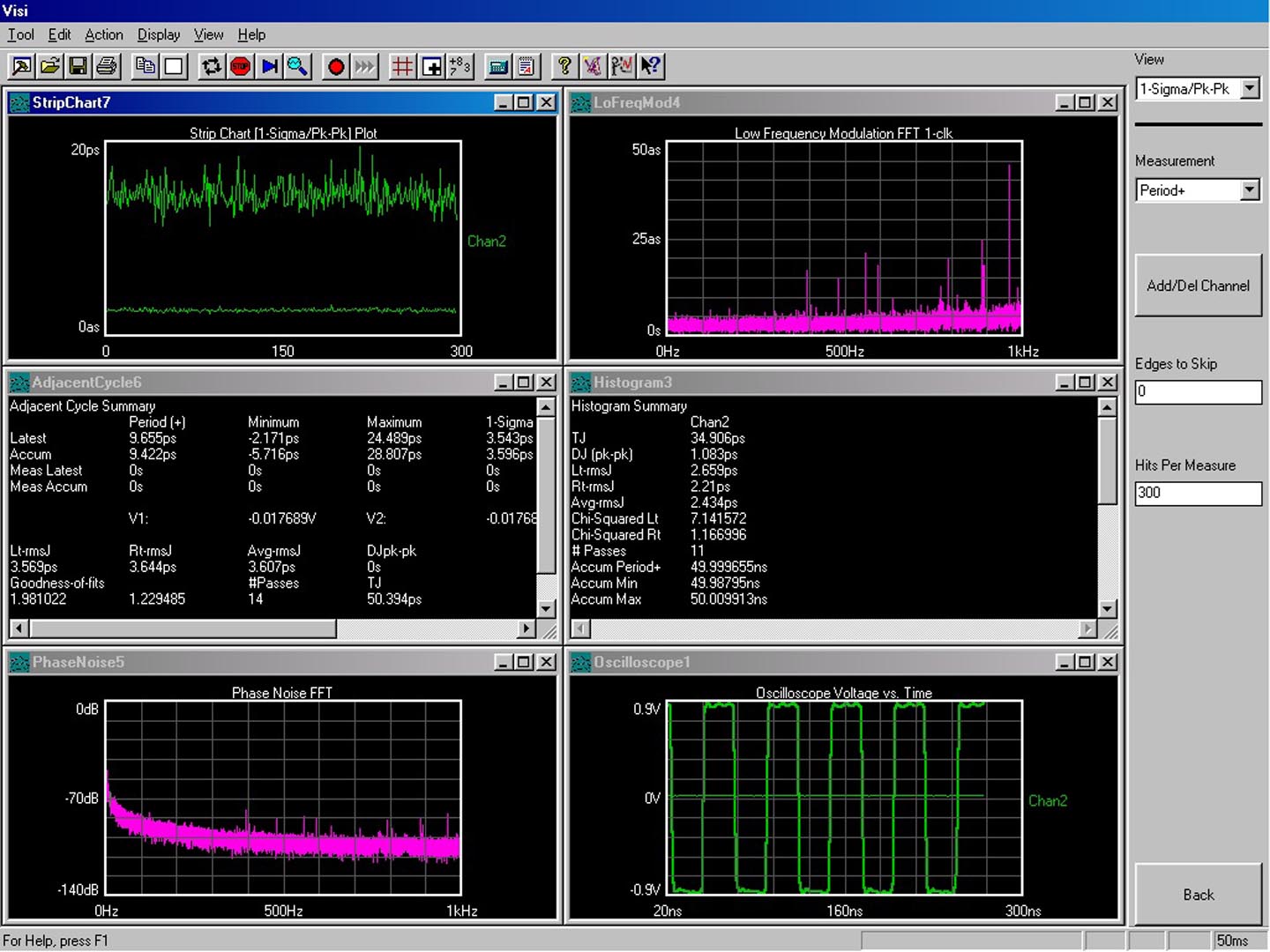

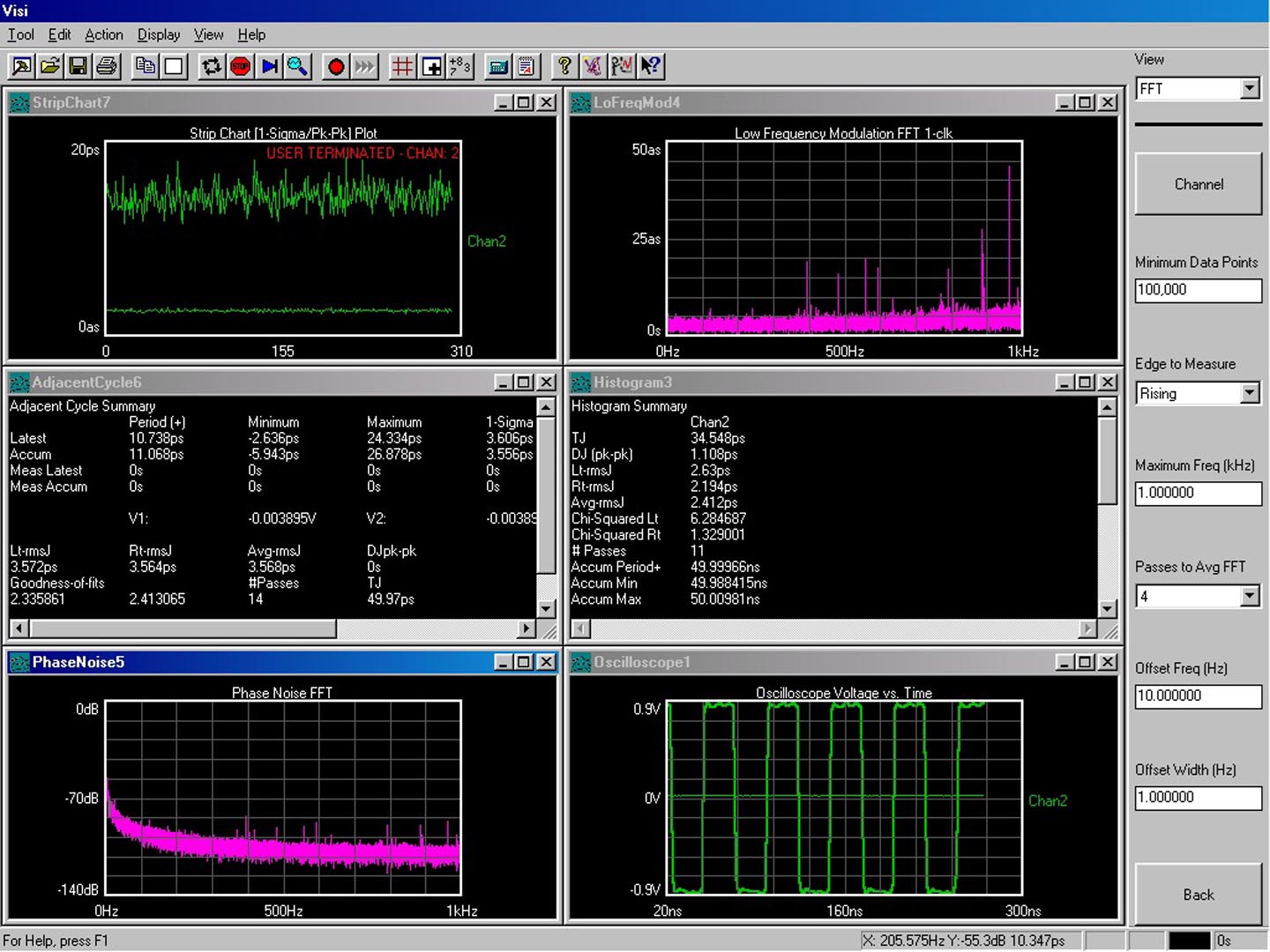

We hebben de Master Clock met drie voedingen gevoed: een switchmode voeding, een Pura Dodo en een Sbooster BOTW 5V.
De metingen laten zien dat Jcat de voeding goed stabiliseert voordat het naar de klok gaat. Er zijn verschillen, maar ze zijn minimaal. Zelfs met de voeding van de PC (zien we later), is het verschil zeer klein. Dat is positief natuurlijk. Wij zien geen probleem in het voeden van de module met een degelijk gefilterde, interne oplossing. Hier is geen peperdure externe DC voeding nodig.
Metingen USB XE clock

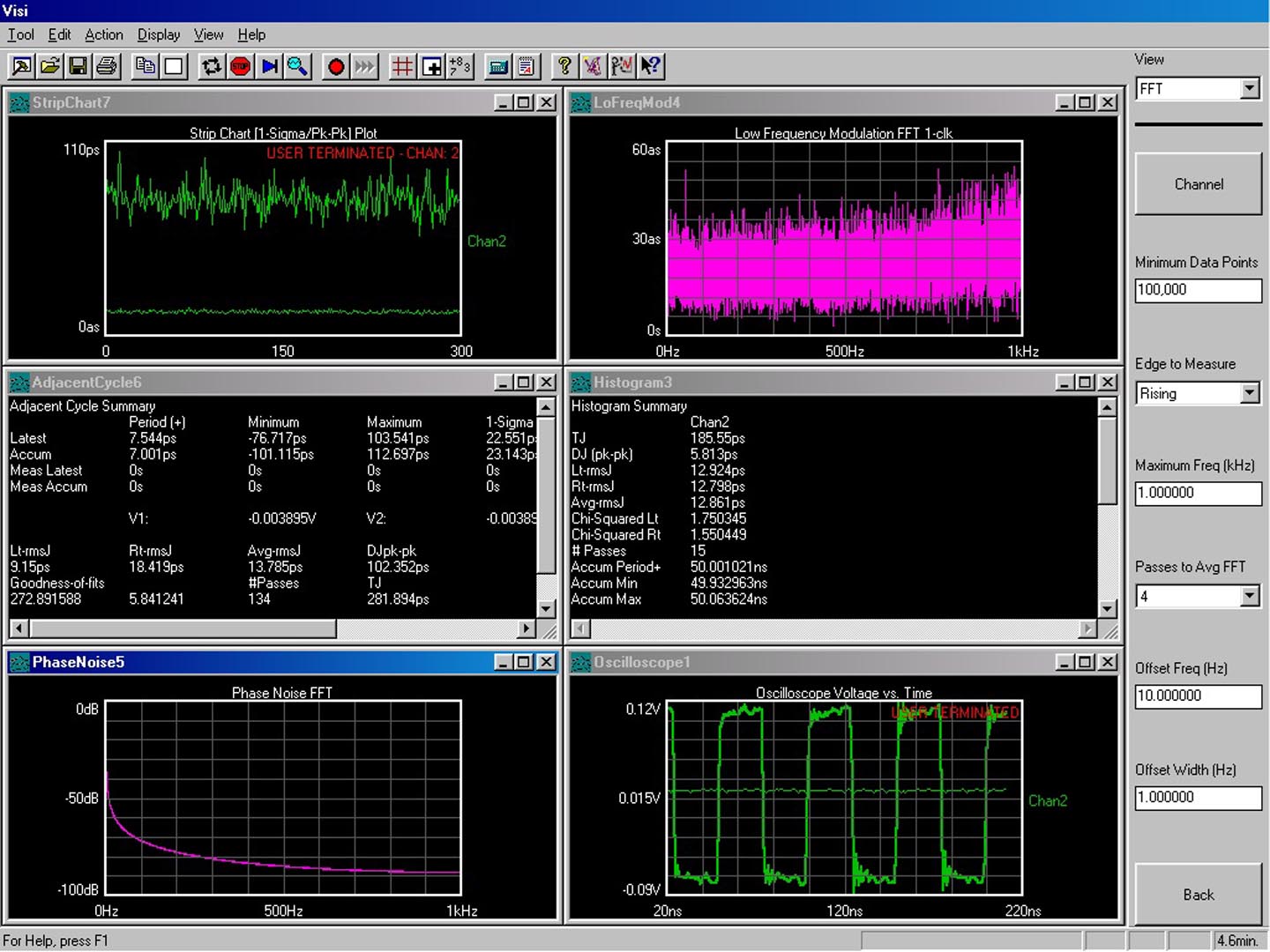

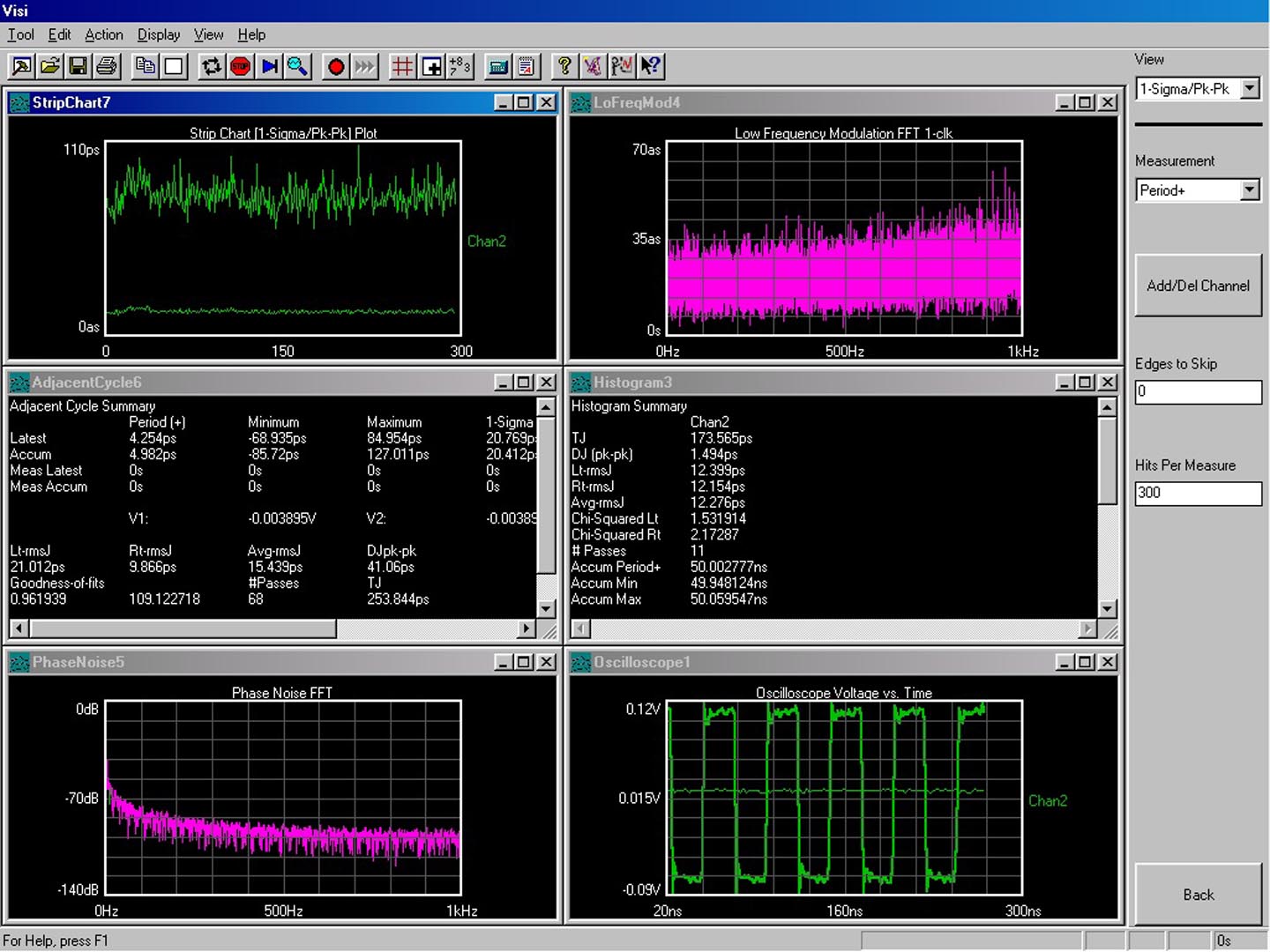

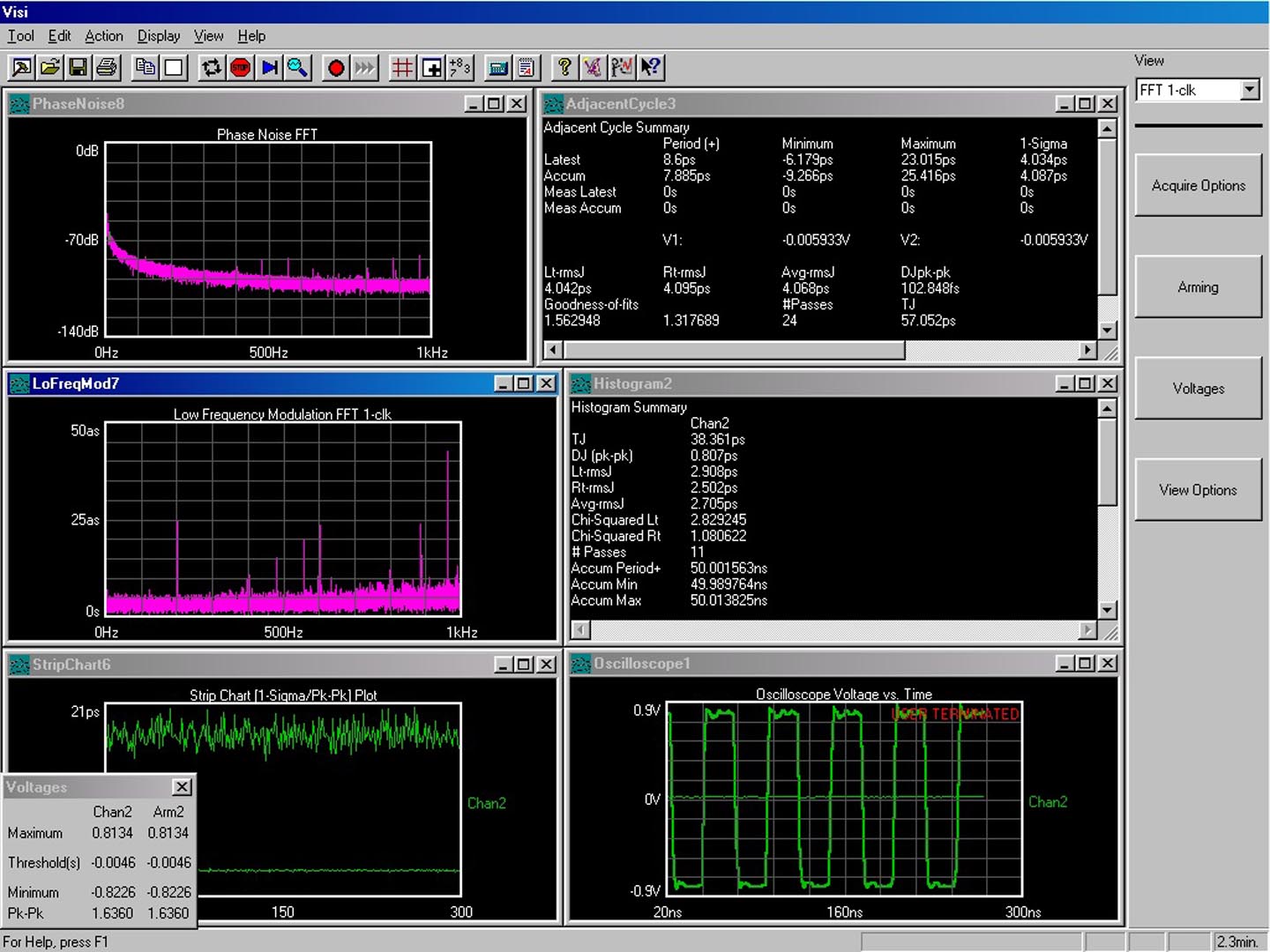

De USB XE heeft zeker een degelijk kristal, maar het is niet in de buurt van de Master Clock. Waar we aan de grens van de Wavecrest SIA zitten met de Master Clock, zien we hier waarden rond de 12ps. Zeker niet verkeerd voor een clock op een USB-kaart natuurlijk, maar het is geen topniveau, zoals de Master Clock.
We zien ook dat de voeding meer impact heeft. De Dodo is de schoonste, de Sbooster is geen goede match, aangezien we meer jitter zien ten opzichte van de switchmode voeding én de Dodo. Toch apart; dat hadden we niet verwacht. Overigens zien we de ruis wél stijgen bij de switchmode ten opzichte van de Sbooster. Onder aan de streep zien we echter dat de Dodo op alle vlakken de stilste oplossing is.
Metingen Master Clock op USB XE

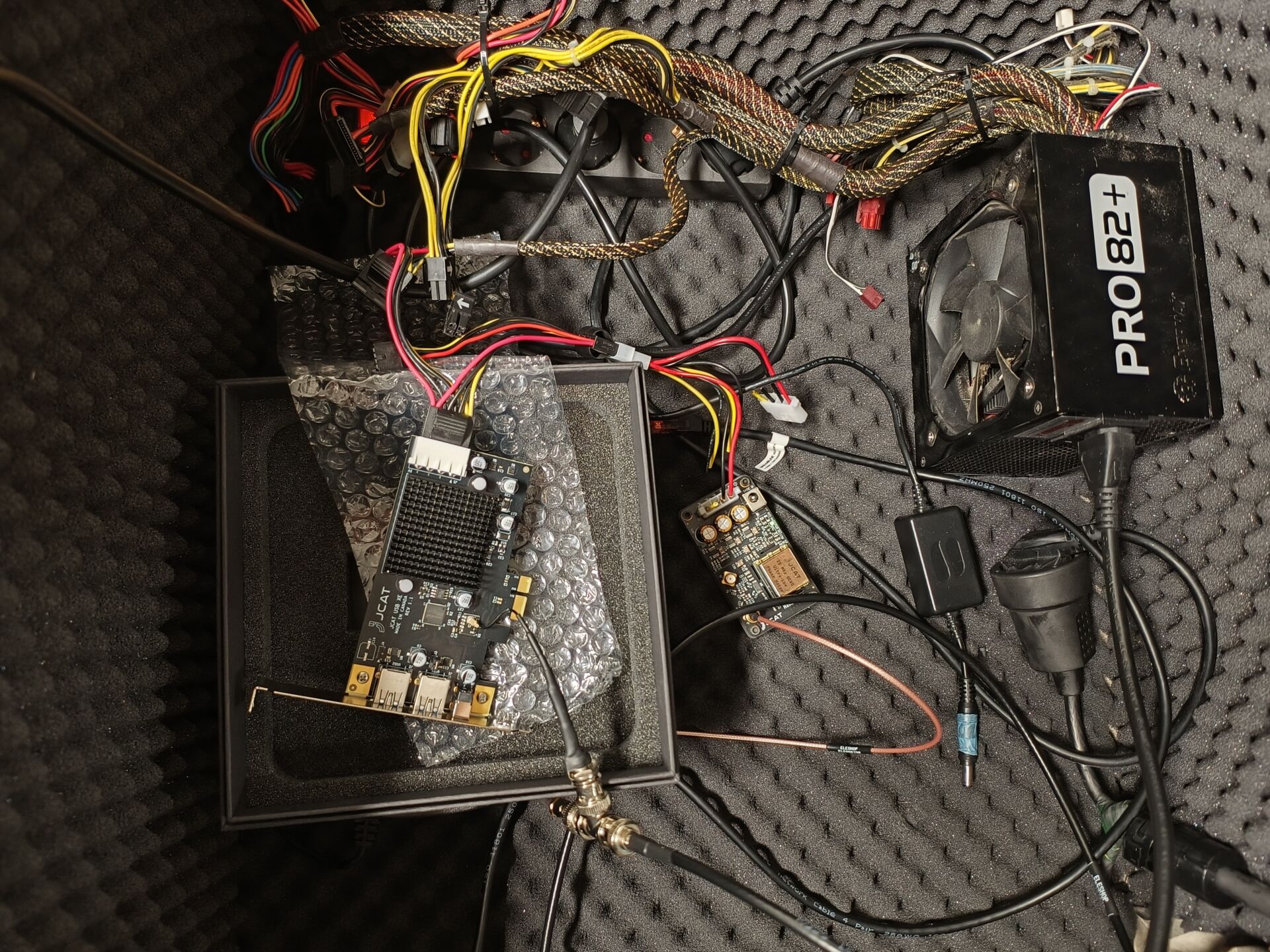

Wat we zien zodra we de USB XE (met de externe clockinput) aansluiten op de clock, is dat de ruis én jitter licht toeneemt. Het lijkt ons bijna onmogelijk om dit te voorkomen. We hebben een combinatie gemaakt van zowel de Master Clock als de USB-kaart aan de interne computervoeding, beide aan een Sbooster-voeding én de USB XE aan een Sbooster. We hadden de Dodo even niet beschikbaar bij deze meting.
Bizar genoeg werkt het beter met beide apparaten aan de interne voeding. Nu hebben we al gezien dat de Sbooster niet super werkt in deze combinatie. We schatten in – door de vorige metingen – dat het (iets) zakt met de Dodo.
Conclusie
Technisch is de Jcat Master Clock en USB XE een zeer degelijk product. Invloed van voeding is klein als we puur naar jitter en ruis kijken. Klankmatig kan het groter zijn, omdat er ook ruis uit de USB-poort naar de DAC kan gaan lopen. Wij horen zeker verschillen als we voedingen wisselen, al is en blijft het natuurlijk binnen marge en is de invloed afhankelijk van de integratie.
